2007 Seat Leon 5D ESP

Climatización
156
recirculación de aire se desconecta en cuanto se conecta la de descon-
gelación. A temperaturas superiores a 3° C se conecta el grupo refrige-
rador automáticamente para deshumedec er el aire. La tecla se ilumina
en amarillo y el simbolo aparece en el display.
Tecla – Luneta térmica. Esta fu nción se apaga automáticamente
aproximadamente 20 minutos después de haberla conectado. Aún así,
se puede desconectar volviendo a pulsar la tecla. La tecla se ilumina en
amarillo y el simbolo aparece en el display.
Regulador de temperatura para el lado izquierdo ⇒página 156
Regulador de la turbina ⇒página 157
Tecla – Para conectar y desconectar el 2C-Climatronic
⇒ página 157
Tecla – Ajuste automático de la temperatura, de la ventilación y de
la distribución de aire ⇒página 156
Tecla – Para desconectar el grupo refrigerador
Regulador de temperatura para el lado derecho ⇒página 156¡ATENCIÓN!
Para la seguridad vial es importante que todas las ventanas estén desem-
pañadas y que no estén cubiertas de h ielo o nieve. Sólo así, se puede
garantizar una buena visibilidad. Por ello, es muy importante la utilización
correcta de los sistemas de calefacción y ventilación, así como de las
funciones de deshielo y desempañado de los parabrisas.
Nota
Tenga en cuenta las indicaciones generales ⇒página 158.
Modo automático
En este modo se regulan automáticamente la temperatura, el
caudal y la distribución del aire para alcanzar lo antes
posible una temperatura programada y mantenerla cons-
tante.La temperatura de los lados derecho e izquierdo del habitáculo
puede regularse por separado.
Activar el modo automático
–Pulse la tecla ⇒ página 155, fig. 111.Aparece “AUTO” en
el display.
– Pulse las teclas de temperatura para ajustar la temperatura deseada en los lados derecho e izquierdo del habitáculo. Se
recomienda ajustar una temperatura de 22° C (72° F).En el modo automático y con una temper atura de 22° C (72° F) se consigue
rápidamente un clima agradable en el habitáculo. Por este motivo, le reco-
mendamos no modificar este ajuste, a no ser que el propio bienestar o deter-
minadas circunstancias exijan lo cont rario. La temperatura del habitáculo
puede ajustarse entre +16° C (61° F) y +29,5° C (86° F). Estos son valores
aproximados, que dependiendo de las condiciones climáticas externas
pueden variar mínimamente.
El Climatronic mantiene una temperatur a constante. Para ello, va regulando
automáticamente la temperatura del ai re que va saliendo, las revoluciones
de la turbina y la distribución del aire. Este sistema también tiene en cuenta
la intensidad de la radiación solar, por lo que no es necesario realizar un
reajuste manual. De ahí que el modo automático ofrezca casi siempre las
mejores condiciones para el bienesta r de los ocupantes en todas las esta-
ciones del año.
A8

A9A10A11
OFF
A12
AUTO
A13
ECON
A14
AUTO
s2ps.5.book Seite 156 Freitag, 20. Juli 2007 4:34 16

Climatización157
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
El modo automático se desconecta pulsando alguno de las teclas de la distri-
bución de aire, la turbina o la tecla . La temperatura se seguirá regu-
lando, dentro de los parámetros
seleccionados manualmente por el
usuario.
Modo manual
En el modo manual puede ajustar la temperatura, el caudal y la distribución de aire que desee.Activar el modo manual
– Para activar el modo manual pulse una de las teclas
⇒página 157, fig. 112 al , la tecla o pulse las
teclas de la turbina . El símbolo desaparecerá del
display.Temperatura
La temperatura de los lados derecho e izquierdo del habitáculo se puede
ajustar por separado mediante las teclas de regulación de temperatura. La
temperatura ajustada se indica en la pantalla situada sobre el regulador correspondiente. La temperatura del habitáculo puede ajustarse entre +16°
C (61° F) y +29,5° C (86° F). Estos son valores aproximados, que dependiendo
de las condiciones climáticas exte
rnas pueden variar mínimamente.
Si se seleccionan temperaturas inferiores a 16° C (61° F) en la pantalla
aparece la indicación LO. La refrigeración funcionará a su máxima potencia y
no se regula la temperatura.
Si se seleccionan temperaturas por encima de 29,5° C (86° F) en la pantalla
aparece la indicación HI. La calefacción funciona con su potencia máxima y
no se regula la temperatura.
ECON
Fig. 112 Mandos del 2C-Climatronic en el tablero de
instrumentos
A3
A5
ECON
A10
AUTO
s2ps.5.book Seite 157 Freitag, 20. Juli 2007 4:34 16

Climatización
158Tu rbi na
La turbina puede ajustarse sin escalonamientos por medio de las teclas .
La turbina debería funcionar siempre en el nivel inferior para que entre aire
fresco en el habitáculo. Pulsando la tecla
 hasta el mínimo -1 se desco-
necta el Climatronic.
Distribución del aire
Con las teclas , y puede regularse la distribución de aire. Además,
con ellos se puede abrir o cerrar algunos de los difusores de aire por sepa-
rado.
Conectar y desconectar la refrigeración
Con la tecla puede desconectar la refrigeración para ahorrar combus-
tible. La temperatura se seguirá regulando. La temperatura ajustada sólo se
podrá alcanzar, si es mayor que la temperatura exterior.
Recirculación de aire
Con la recirculación de aire conectada se evita que entre aire
contaminado del exterior al interior del vehículo.–Pulse la tecla ⇒página 157, fig. 112 para conectar o
desconectar la recirculación de aire. Está conectada si en el
display aparece el símbolo

.
Con la recirculación de aire conectada se evita que los malos olores del exte-
rior, por ejemplo, al atravesar un túnel o en un atasco, penetren en el habitá-
culo.
Con bajas temperaturas en el exterior, la recirculación de aire aumenta la
potencia de calefacción, ya que es el aire del habitáculo el que se calienta y
no el exterior. Con altas temperaturas en el exterior, la recirculación de aire aumenta la
potencia de refrigeración, ya que es el
aire del habitáculo el que se refresca
y no el exterior.
Por motivos de seguridad, no es posible conectar la recirculación de aire
cuando se ajuste el regulador de la dist ribución de aire hacia el parabrisas
.
¡ATENCIÓN!
Con la recirculación de aire conectada no entra aire fresco del exterior en el
habitáculo. Además, si el refrigerador está desconectado, los cristales
pueden empañarse rápidamente. Por este motivo, no deje conectada la
recirculación de aire demasiado tiempo (peligro de accidente).Observaciones generalesEl filtro de impurezas
Mediante este filtro (filtro de partículas y de carbón activo) se retienen o
reducen las impurezas del aire exterior (p. ej., el polvo o el polen).
El filtro de impurezas debe cambiarse según los intervalos previstos en el
Plan de Asistencia Técnica, para que no disminuya el rendimiento del clima-
tizador.
Si el filtro deja de funcionar correctamente antes de lo previsto, por circular
por zonas donde el aire exterior está muy contaminado, realícese el cambio
también entre los intervalos previstos.
¡Cuidado!
•
Cuando tenga la impresión de que se ha averiado el climatizador, desco-
néctelo pulsando la tecla para evitar posibles daños y acuda a un taller
especializado para que revisen el sistema.
A10



ECON

A2
ECON
s2ps.5.book Seite 158 Freitag, 20. Juli 2007 4:34 16

Climatización159
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•
Cualquier reparación del climatizado r requiere conocimientos y herra-
mientas especiales. Por esta razón, en caso de anomalía, acuda a un taller
especializado.Nota
•
Cuando la humedad y la temperatura del aire exterior sean elevadas, es
posible que gotee agua condensada del evaporador del sistema de refrigera-
ción, formándose un pequeño charco bajo el vehículo, esto es normal y no
significa que haya una fuga.
•
Para no perjudicar el rendimiento de la calefacción o de la refrigeración y
para evitar que se empañen los cristales, la entrada de aire delante del para-
brisas no debe quedar obstruida por hielo, nieve u hojas.
•
El aire que sale por los difusores y qu e circula por todo el habitáculo es
absorbido a través de las ranuras dispuestas a tal efecto. Por ello, dichas
ranuras no deberán obstruirse con prendas de vestir o similares.
•
El rendimiento óptimo del climatizador se consigue con las ventanillas y
el techo corredizo/deflector* cerrados. No obstante, si la temperatura del
habitáculo es excesiva por haber estado expuesto al sol, puede acelerarse el
proceso de refrigeración abriendo brevemente las ventanillas.
•
Estando la recirculación de aire cone ctada no se debería fumar, pues el
humo que aspira el sistema recala en el evaporador del grupo refrigerador
produciendo olores desagradables.
•
Es aconsejable conectar el aire acondicionado al menos una vez al mes,
para que las juntas del sistema se lubriquen y prevenir la aparición de fugas.
Si observa una disminución en la potencia frigorífica, diríjase a un Servicio
Técnico para comprobar el sistema.
s2ps.5.book Seite 159 Freitag, 20. Juli 2007 4:34 16

Conducción161
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•
Ajuste el asiento del conductor o el volante de modo que quede una
distancia mínima de 25 cm entre el volante y el tórax ⇒página 160,
fig. 114 . ¡Si no respeta la distancia mínima, el airbag no le protegerá
adecuadamente y corre peligro de muerte!
•
Si su constitución física le impide mantener una distancia mínima de 25
cm, póngase en contacto con un Servicio Técnico, donde le ayudarán
comprobando si es necesario realizar determinadas modificaciones espe-
ciales.
•
Si se ajusta el volante de forma que quede más orientado en dirección
al rostro, se limita la protección que ofrece el airbag del conductor en caso
de accidente. Asegúrese de que el volante apunta en dirección al tórax.
•
Durante la conducción, sujete siempre el volante con las dos manos por
la parte exterior del mismo (posición equivalente a las 9 y las 3 horas). No
sujete nunca el volante en la posición equivalente a las 12 horas ni de
ningún otro modo (p. ej., por el centro o la parte interior del volante).
Porque en tales casos, si el airbag del conductor se dispara, éste podría
sufrir graves lesiones en los brazos, las manos y la cabeza.
SeguridadPrograma electrónico de estabilización (ESP)*
Con ayuda del ESP se mejora la seguridad durante la conduc-
ción en situaciones límite de la dinámica de conducción.El programa electrónico de estabilización (ESP) incluye el bloqueo electró-
nico del diferencial (EDS) y la regulación antipatinaje en la aceleración (TCS).
El ESP funciona conjuntamente con el ABS. Si falla el ESP o el ABS se
encienden ambos testigos de control.
El ESP se activa automáticamente al poner en marcha el motor.
Por lo general, el ESP debería estar siempre activado, y sólo se debe desac-
tivar presionando la tecla ⇒fig. 115 en aquellos casos en los que se
desee que patinen las ruedas.
Por ejemplo:•
al conducir con cadenas para la nieve,
¡ATENCIÓN! (continuación)
Fig. 115 Detalle de la
consola central: tecla ESP

s2ps.5.book Seite 161 Freitag, 20. Juli 2007 4:34 16

Conducción
162•
al conducir por nieve profunda o terreno blando,
•
para desatascar el vehículo en vaivén.
A continuación se debe presionar la tecla para activar de nuevo el ESP.
Al desactivar el ESP se desconectan si multáneamente el TCS y el EDS. Es
decir, que estos sistemas no están a disposición mientras el ESP permanezca
desconectado.
Situaciones en las que se enciende o parpadea la tecla
•
Se enciende durante aprox. 2 segundos al conectar el encendido, mien-
tras se realiza un control de la función.
•
Estando el vehículo en marcha el test igo parpadea cuando el ESP está
actuando.
•
Se enciende si existe una anomalía en el ESP.
•
Se enciende si el ESP está desactivado.
¡ATENCIÓN!
•
No se debe olvidar que el programa electrónico de estabilización (ESP)
no puede superar los límites impuestos por la física. Téngase en cuenta
este hecho sobre todo al circular por una carretera resbaladiza o mojada, o
al circular con remolque.
•
El estilo de conducción deberá adaptarse siempre al estado de la
calzada y a las condiciones del tráfico. La mayor seguridad proporcionada
por el ESP no deberá inducir a correr ningún riesgo.
•
Tenga también en cuenta las advertencias relativas al ESP
⇒ página 179, “Tecnología inteligente”.
Cerradura de encendidoPosiciones de la llave de contactoEncendido desconectado, bloqueo de la dirección
En esta posición ⇒fig. 116 el encendido y el motor están desconectados
pudiéndose bloquear la dirección.
Para bloquear la dirección sin la llave en la cerradura de encendido, gire un
poco el volante hasta que encastre de forma audible. Por lo general, debería
bloquear la dirección siempre que abandone el vehículo. De esta forma difi-
cultará que se lo roben. ⇒ .
Conectar el encendido o el sistema de precalentamiento
Gire la llave de contacto hasta esta po sición y suéltela. Si no puede girar la
llave contacto, o sólo con mucha dificultad, de la posición a la posición
, mueva el volante de un lado a ot ro; de este modo se desbloquea el
volante.

Fig. 116 Posiciones de la
llave de contactoA0
A1A0
A1
s2ps.5.book Seite 162 Freitag, 20. Juli 2007 4:34 16

Conducción163
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Puesta en marcha
En esta posición se pone en marcha el motor. Al mismo tiempo se desco-
nectan temporalmente los principales consumidores eléctricos.
Cada vez que arranque de nuevo el vehículo, tiene que girar la llave de
contacto a la posición . El bloqueo de repetición de arranque
de la cerra-
dura de encendido impide que se pueda dañar el motor de arranque con el
motor en marcha.
¡ATENCIÓN!
•
¡No extraiga la llave de encendido de la cerradura hasta que el vehículo
se haya detenido! De lo contrario, la dirección se puede bloquear de inme-
diato y existe peligro de accidente.
•
Extraiga siempre la llave de contacto cuando abandone el vehículo,
aunque sólo sea por un corto espacio de tiempo. Esto es de especial impor-
tancia si permanecen niños o personas desvalidas en el vehículo, pues
podrían poner en marcha el motor o accionar equipamientos eléctricos
como los elevalunas, con el consiguiente peligro de accidente.
•
El uso no autorizado de la llave puede provocar que se arranque el
motor o se accione algún equipamiento eléctrico (como los elevalunas) lo
que podría ocasionar que alguien resultase gravemente herido.¡Cuidado!
Únicamente estando el motor parado po drá accionar el motor de arranque
(posición de la llave de encendido ).
Inmovilizador electrónico
El inmovilizador electrónico im pide que una persona no auto-
rizada arranque el vehículo.En la llave hay un chip que desactiva el inmovilizador electrónico automáti-
camente cuando se introduce la llave en la cerradura.
El inmovilizador electrónico se activa automáticamente en cuanto se extrae
la llave de la cerradura de encendido.
Por este motivo, su vehículo sólo se podrá poner en marcha con una llave
original SEAT codificada correctamente.
Nota
Sólo si se utilizan llaves originales SEAT se puede garantizar un perfecto
funcionamiento del vehículo.Arrancar y parar el motorArrancar el motor de gasolina
El motor sólo se puede poner en marcha con la llave original
SEAT correspondiente a su vehículo codificada correcta-
mente.– Coloque la palanca del cambio en punto muerto, pise el pedal
d e l e m b ra g u e a fo n d o y ma n t é n ga l o e n e sta p o si ci ó n p a ra q u e e l
motor de arranque sólo accione el motor.
– Gire la llave de contacto a la posición ⇒ página 162 de
arranque.
A2A0
A2
s2ps.5.book Seite 163 Freitag, 20. Juli 2007 4:34 16

Conducción
164

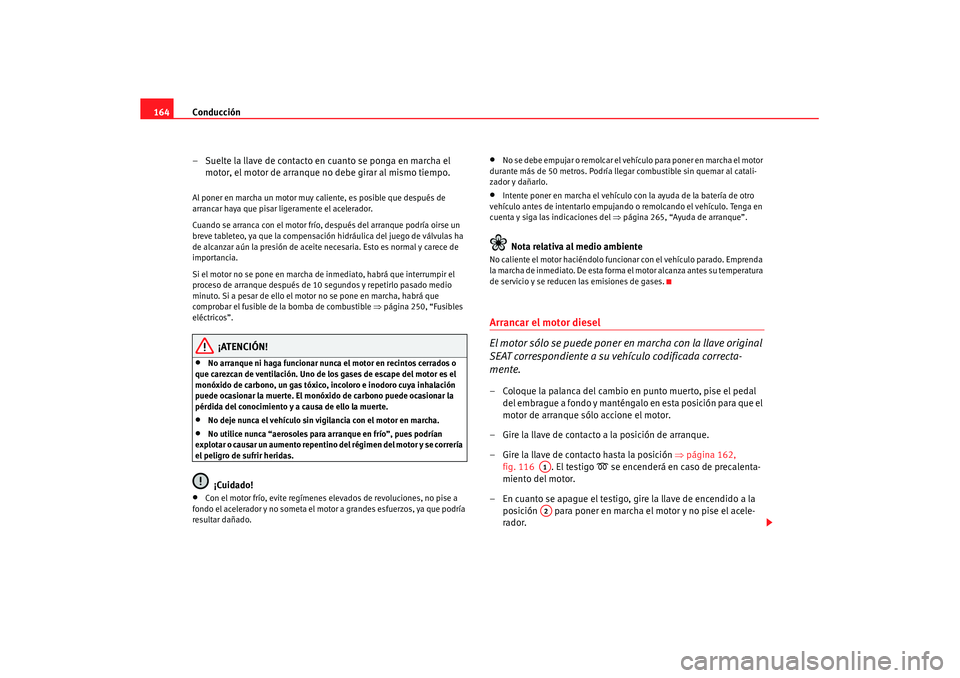

– Suelte la llave de contacto en cuanto se ponga en marcha el motor, el motor de arranque no debe girar al mismo tiempo.Al poner en marcha un motor muy caliente, es posible que después de
arrancar haya que pisar ligeramente el acelerador.
Cuando se arranca con el motor frío, después del arranque podría oirse un
breve tableteo, ya que la compensación hidráulica del juego de válvulas ha
de alcanzar aún la presión de aceite necesaria. Esto es normal y carece de
importancia.
Si el motor no se pone en marcha de inmediato, habrá que interrumpir el
proceso de arranque después de 10 segundos y repetirlo pasado medio
minuto. Si a pesar de ello el motor no se pone en marcha, habrá que
comprobar el fusible de la bomba de combustible ⇒página 250, “Fusibles
eléctricos”.
¡ATENCIÓN!
•
No arranque ni haga funcionar nunca el motor en recintos cerrados o
que carezcan de ventilación. Uno de los gases de escape del motor es el
monóxido de carbono, un gas tóxico, incoloro e inodoro cuya inhalación
puede ocasionar la muerte. El monóxi do de carbono puede ocasionar la
pérdida del conocimiento y a causa de ello la muerte.
•
No deje nunca el vehículo sin vigilancia con el motor en marcha.
•
No utilice nunca “aerosoles para arranque en frío”, pues podrían
explotar o causar un aumento repentino del régimen del motor y se correría
el peligro de sufrir heridas.¡Cuidado!
•
Con el motor frío, evite regímenes elevados de revoluciones, no pise a
fondo el acelerador y no someta el motor a grandes esfuerzos, ya que podría
resultar dañado.
•
No se debe empujar o remolcar el vehí culo para poner en marcha el motor
durante más de 50 metros. Podría llegar combustible sin quemar al catali-
zador y dañarlo.
•
Intente poner en marcha el vehículo con la ayuda de la batería de otro
vehículo antes de intentarlo empujando o remolcando el vehículo. Tenga en
cuenta y siga las indicaciones del ⇒página 265, “Ayuda de arranque”.Nota relativa al medio ambiente
No caliente el motor haciéndolo funcionar con el vehículo parado. Emprenda
la marcha de inmediato. De esta forma el motor alcanza antes su temperatura
de servicio y se reducen las emisiones de gases.Arrancar el motor diesel
El motor sólo se puede poner en marcha con la llave original
SEAT correspondiente a su vehículo codificada correcta-
mente.– Coloque la palanca del cambio en punto muerto, pise el pedal
del embrague a fondo y manténgalo en esta posición para que el
motor de arranque sólo accione el motor.
– Gire la llave de contacto a la posición de arranque.
– Gire la llave de contacto hasta la posición ⇒página 162,
fig. 116 . El testigo

se encenderá en caso de precalenta-
miento del motor.
– En cuanto se apague el testigo, gire la llave de encendido a la posición para poner en marcha el motor y no pise el acele-
rador.
A1A2
s2ps.5.book Seite 164 Freitag, 20. Juli 2007 4:34 16
