2007 Seat Cordoba airbag

Airbag-System35
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Das Entfalten des Airbags erfolgt in
Sekundenbruchteilen und mit hoher
Geschwindigkeit, um bei einem Unfall den zusätzlichen Schutz bieten zu können. Beim Entfalten des Airbags ka
nn feiner Staub entstehen. Das ist
normal und kein Anzeichen für ein Feuer im Fahrzeug.

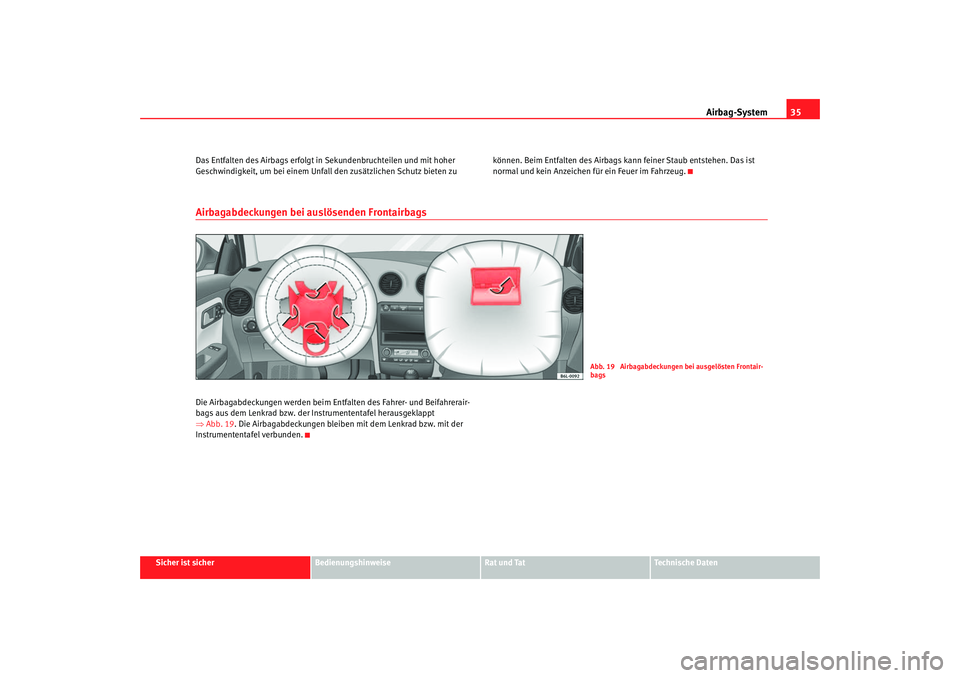

Airbagabdeckungen bei auslösenden FrontairbagsDie Airbagabdeckungen werden beim Entfalten des Fahrer- und Beifahrerair-
bags aus dem Lenkrad bzw. der In strumententafel herausgeklappt
⇒ Abb. 19 . Die Airbagabdeckungen bleiben mit dem Lenkrad bzw. mit der
Instrumententafel verbunden.
Abb. 19 Airbagabdeckungen bei ausgelösten Frontair-
bags
cordoba_aleman Seite 35 Freitag, 25. August 2006 1:56 13

Airbag-System
36Sicherheitshinweise zum Frontairbag-System
Der richtige Umgang mit dem Airbag-System reduziert bei
vielen Unfallarten erheblich die Verletzungsgefahr!
ACHTUNG!
•
Für den Fahrer und Beifahrer ist es wichtig, einen Abstand von mindes-
tens 25 cm vom Lenkrad bzw. von der Instrumententafel einzuhalten. Wenn
Sie den Mindestabstand nicht einhalten, kann Sie das Airbag-System nicht
schützen – Lebensgefahr! Außerdem müssen die Vordersitze und die Kopf-
stützen immer der Körpergröße entsprechend richtig eingestellt sein.
•
Wenn Sie nicht angegurtet sind, sich seitwärts oder nach vorne lehnen
oder eine falsche Sitzposition einnehmen, so erhöht sich die Verletzungs-
gefahr erheblich. Diese erhöhte Verletzungsgefahr steigert sich noch,
wenn Sie in solch einem Fall vom auslösenden Airbag getroffen werden.
•
Kinder dürfen niemals ungesichert auf dem Vordersitz des Fahrzeugs
mitgenommen werden. Wenn das Airbag-System im Falle eines Unfalles
auslöst, können Kinder durch den sich en tfaltenden Airbag schwer verletzt
oder getötet werden ⇒Seite 45, „Sicherheit von Kindern“.
•
Zwischen den vorne sitzenden Personen und dem Wirkungsbereich des
Airbags dürfen sich keine weiteren Personen, Tiere oder Gegenstände
befinden.
•
Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer
Auslösung ersetzt werden.
•
Auch dürfen keine Gegenstände, wie z. B. Becherhalter, Telefonhalte-
rungen auf den Abdeckungen der Ai rbagmodule befestigt werden.
•
An den Teilen des Airbag-Systems dürfen keinerlei Veränderungen
vorgenommen werden.
SeitenairbagsBeschreibung der Seitenairbags
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt!Die Seitenairbags befinden sich in den Rückenlehnenpolstern des Fahrer-
sitzes ⇒Abb. 20 und Beifahrersitzes. Die Einbauorte sind durch die Schrift-
züge „AIRBAG“ im oberen Bereich der Rückenlehnen gekennzeichnet.
Das Seitenairbag-System bietet in Ergä nzung zu den Sicherheitsgurten einen
zusätzlichen Schutz für den Oberkörperbereich der Insassen auf den Vorder-
sitzen bei Seitenkollisionen mit höherer Unfallschwere ⇒Seite 39, „Sicher-
heitshinweise zum Umgang mit dem Seitenairbag-System“.
Bei Seitenkollisionen wird durch die Seitenairbags die Verletzungsgefahr der
Insassen auf den äußeren Sitzen auf der dem Unfall zugewandten Körper-
partie reduziert. Außer ihrer normalen Schutzfunktion haben die Sicherheits-
gurte auch die Aufgabe, die Insassen au f den Vordersitzen bei einem Seiten-
Abb. 20 Seitenairbag im
Fahrersitz
cordoba_aleman Seite 36 Freitag, 25. August 2006 1:56 13

Airbag-System37
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
unfall so in Position zu halten, dass der Seitenairbag maximalen Schutz
bieten kann.
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt, sondern Teil des
gesamten passiven Fahrzeug-Sicherheitskonzeptes. Bitte beachten Sie, dass
die bestmögliche Schutzwirkung des Airbag-Systems nur im Zusammen-
wirken mit den angelegten Sicherheitsgurten erreicht wird. Deshalb sind die
Sicherheitsgurte nicht nur auf Grund von gesetzlichen Bestimmungen,
sondern auch aus Sicherheitsgründen immer zu benutzen
⇒Seite 18,
„Grundsätzliches“.
Das Seitenairbag-System wird nicht ausgelöst bei:
•
ausgeschalteter Zündung,
•
leichten Seitenkollisionen,
•
leichten Frontalkollisionen.
•
Heckkollisionen,
•
Überschlag.
Das Airbag-System besteht im wesentlichen aus:
•
einer elektronischen Steuerungs- und Überwachungseinrichtung (Steuer-
gerät),
•
den Seitenairbags seitlich in den Rückenlehnen der Vordersitze,
•
einer Kontrollleuchte
 in der Instrumententafel ⇒Seite 31.
Die Funktionsbereitschaft des Airbag-Systems wird elektronisch überwacht.
Nach jedem Einschalten der Zündung le uchtet die Airbag-Kontrollleuchte für
ca. 4 Sekunden lang auf (Eigendiagnose).
ACHTUNG!
•
Bei einem seitlichen Aufprall werden die Seitenairbags nicht ausgelöst,
wenn die Sensoren den Druckanstieg im Innern der Türen nicht korrekt
messen, da die Luft aus Bereichen mit Löchern oder Öffnungen in den
Türverkleidungen entweicht.
•
Fahren Sie daher nicht mit ausgebauten Innenverkleidungen der Türen.
•
Fahren Sie nicht, wenn die inneren Türverkleidungen ausgebaut
wurden oder die Verkleidungen nicht korrekt ausgerichtet sind.
•
Fahren Sie nicht, wenn die Lautsprecher in den Türverkleidungen
ausgebaut wurden, außer die Lautsprecheröffnungen wird ordnungs-
gemäß abgedeckt.
•
Überprüfen Sie, dass die Öffnungen abgedeckt oder verschlossen
wurden, nachdem Lautsprecher oder anderes Zubehör in die inneren
Türverkleidungen eingebaut wurden.
•
Alle Arbeiten an den Türen müssen in einem zugelassenen Fachbetrieb
ausgeführt werden.
•
Die maximale Schutzwirkung der Sicherheitsgurte und des Airbag-
Systems wird nur in der richtigen Sitzposition erreicht ⇒Seite 10, „Rich-
tige Sitzposition der Insassen“.
•
Wenn eine Störung im Airbag-System vorliegt, muss das System umge-
hend durch einen Fachbetrieb überprüft werden. Es besteht sonst die
Gefahr, dass das Airbag-System bei einer Seitenkollision gar nicht oder
nicht einwandfrei ausgelöst wird.ACHTUNG! Fortsetzung
cordoba_aleman Seite 37 Freitag, 25. August 2006 1:56 13

Airbag-System

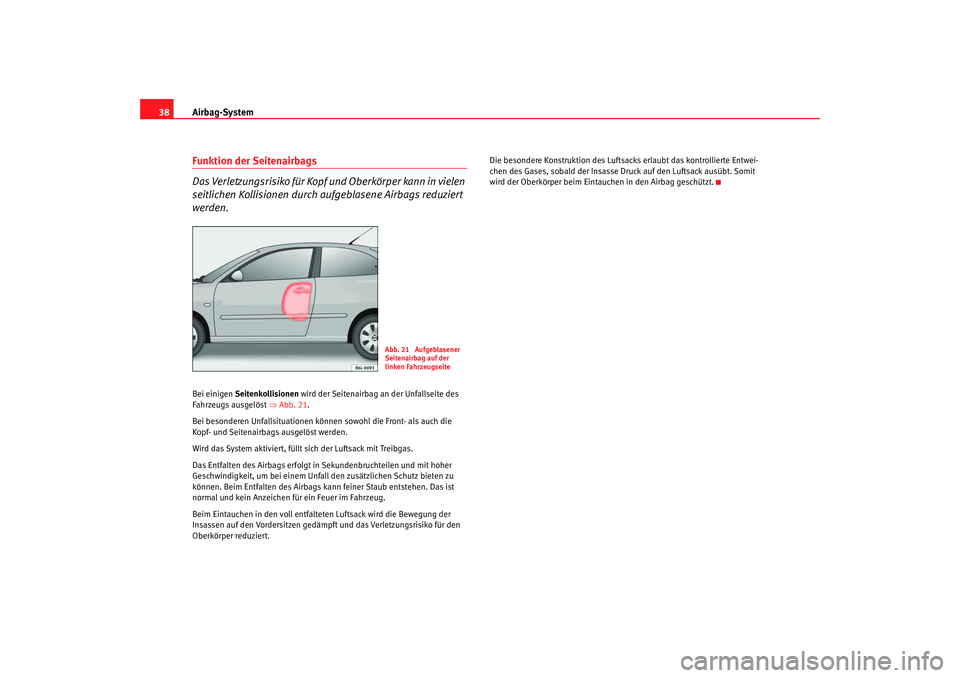

38Funktion der Seitenairbags
Das Verletzungsrisiko für Kopf und Oberkörper kann in vielen
seitlichen Kollisionen durch aufgeblasene Airbags reduziert
werden.Bei einigen Seitenkollisionen wird der Seitenairbag an der Unfallseite des
Fahrzeugs ausgelöst ⇒Abb. 21.
Bei besonderen Unfallsituationen können sowohl die Front- als auch die
Kopf- und Seitenairbags ausgelöst werden.
Wird das System aktiviert, füllt sich der Luftsack mit Treibgas.
Das Entfalten des Airbags erfolgt in Sekundenbruchteilen und mit hoher
Geschwindigkeit, um bei einem Unfall den zusätzlichen Schutz bieten zu
können. Beim Entfalten des Airbags kann feiner Staub entstehen. Das ist
normal und kein Anzeichen für ein Feuer im Fahrzeug.
Beim Eintauchen in den voll entfalteten Luftsack wird die Bewegung der
Insassen auf den Vordersitzen gedämpft und das Verletzungsrisiko für den
Oberkörper reduziert. Die besondere Konstruktion des Luftsacks erlaubt das kontrollierte Entwei-
chen des Gases, sobald der Insasse Druck auf den Luftsack ausübt. Somit
wird der Oberkörper beim Eintauchen in den Airbag geschützt.
Abb. 21 Aufgeblasener
Seitenairbag auf der
linken Fahrzeugseite
cordoba_aleman Seite 38 Freitag, 25. August 2006 1:56 13

Airbag-System39
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

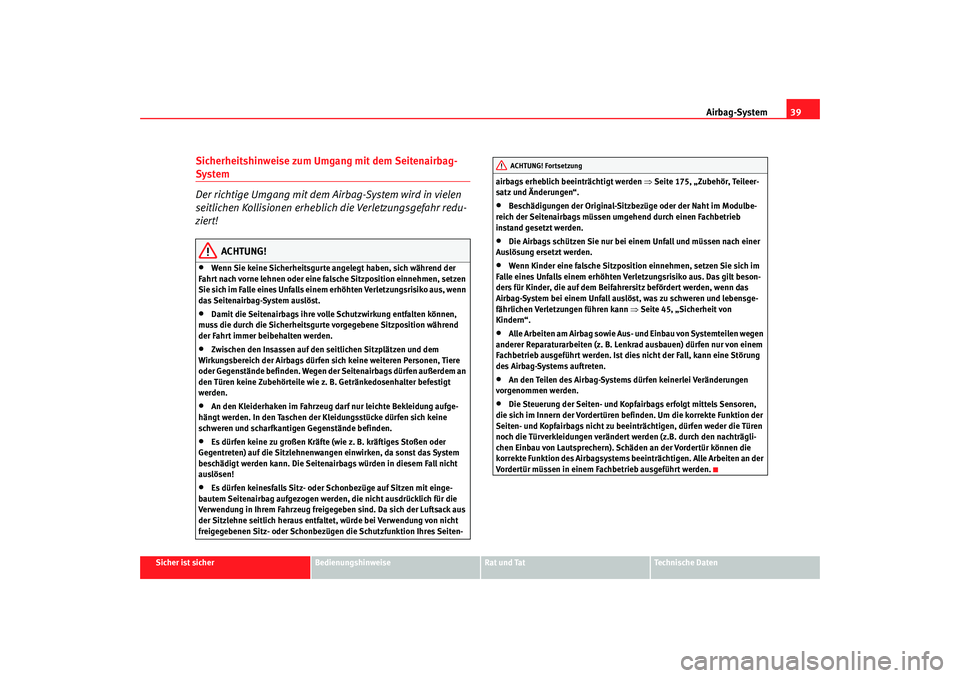

Sicherheitshinweise zum Umgang mit dem Seitenairbag-System
Der richtige Umgang mit dem Airbag-System wird in vielen
seitlichen Kollisionen erheblich die Verletzungsgefahr redu-
ziert!
ACHTUNG!
•
Wenn Sie keine Sicherheitsgurte angelegt haben, sich während der
Fahrt nach vorne lehnen oder eine falsche Sitzposition einnehmen, setzen
Sie sich im Falle eines Unfalls einem erhöhten Verletzungsrisiko aus, wenn
das Seitenairbag-System auslöst.
•
Damit die Seitenairbags ihre volle Schutzwirkung entfalten können,
muss die durch die Sicherheitsgurte vorgegebene Sitzposition während
der Fahrt immer beibehalten werden.
•
Zwischen den Insassen auf den seitlichen Sitzplätzen und dem
Wirkungsbereich der Airbags dürfen sich keine weiteren Personen, Tiere
oder Gegenstände befinden. Wegen der Seitenairbags dürfen außerdem an
den Türen keine Zubehörteile wie z. B. Getränkedosenhalter befestigt
werden.
•
An den Kleiderhaken im Fahrzeug darf nur leichte Bekleidung aufge-
hängt werden. In den Taschen der Kleidungsstücke dürfen sich keine
schweren und scharfkantigen Gegenstände befinden.
•
Es dürfen keine zu großen Kräfte (wie z. B. kräftiges Stoßen oder
Gegentreten) auf die Sitzlehnenwangen einwirken, da sonst das System
beschädigt werden kann. Die Seitenairbags würden in diesem Fall nicht
auslösen!
•
Es dürfen keinesfalls Sitz- oder Schonbezüge auf Sitzen mit einge-
bautem Seitenairbag aufgezogen werden, die nicht ausdrücklich für die
Verwendung in Ihrem Fahrzeug freigegeben sind. Da sich der Luftsack aus
der Sitzlehne seitlich heraus entfaltet, würde bei Verwendung von nicht
freigegebenen Sitz- oder Schonbezügen die Schutzfunktion Ihres Seiten- airbags erheblich beeinträchtigt werden
⇒Seite 175, „Zubehör, Teileer-
satz und Änderungen“.
•
Beschädigungen der Original-Sitzbezüge oder der Naht im Modulbe-
reich der Seitenairbags müssen umgehend durch einen Fachbetrieb
instand gesetzt werden.
•
Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer
Auslösung ersetzt werden.
•
Wenn Kinder eine falsche Sitzposition einnehmen, setzen Sie sich im
Falle eines Unfalls einem erhöhten Verletzungsrisiko aus. Das gilt beson-
ders für Kinder, die auf dem Beifahrersitz befördert werden, wenn das
Airbag-System bei einem Unfall auslöst, was zu schweren und lebensge-
fährlichen Verletzungen führen kann ⇒ Seite 45, „Sicherheit von
Kindern“.
•
Alle Arbeiten am Airbag sowie Aus- und Einbau von Systemteilen wegen
anderer Reparaturarbeiten (z. B. Lenkrad ausbauen) dürfen nur von einem
Fachbetrieb ausgeführt werden. Ist dies nicht der Fall, kann eine Störung
des Airbag-Systems auftreten.
•
An den Teilen des Airbag-Systems dürfen keinerlei Veränderungen
vorgenommen werden.
•
Die Steuerung der Seiten- und Kopfairbags erfolgt mittels Sensoren,
die sich im Innern der Vordertüren befinden. Um die korrekte Funktion der
Seiten- und Kopfairbags nicht zu beeinträchtigen, dürfen weder die Türen
noch die Türverkleidungen verändert werden (z.B. durch den nachträgli-
chen Einbau von Lautsprechern). Schäden an der Vordertür können die
korrekte Funktion des Airbagsystems beeinträchtigen. Alle Arbeiten an der
Vordertür müssen in einem Fachbetrieb ausgeführt werden.ACHTUNG! Fortsetzung
cordoba_aleman Seite 39 Freitag, 25. August 2006 1:56 13

Airbag-System

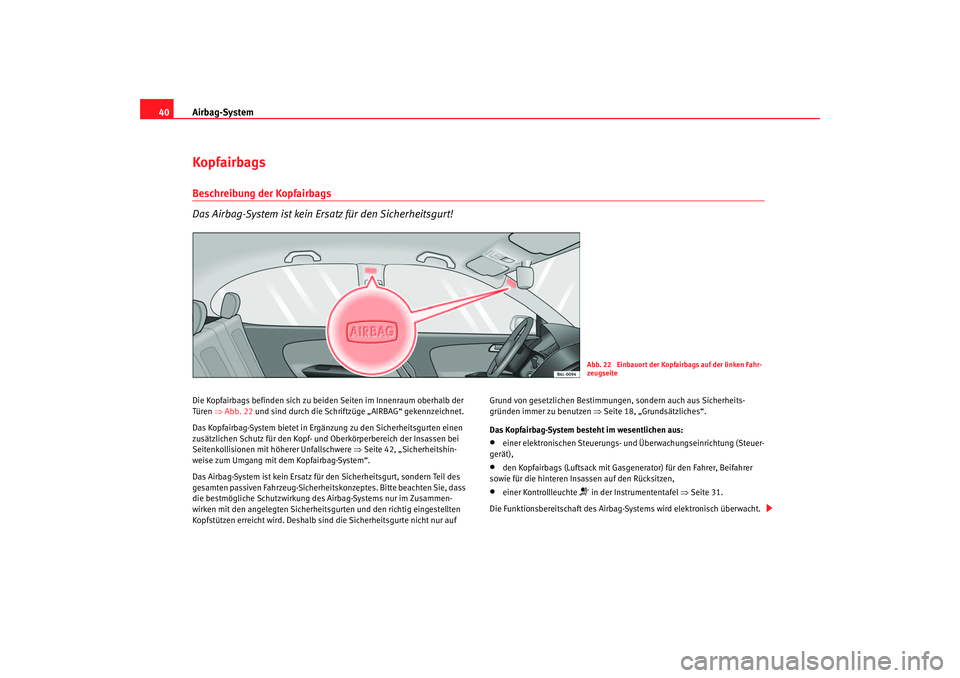

40KopfairbagsBeschreibung der Kopfairbags
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt!Die Kopfairbags befinden sich zu beiden Seiten im Innenraum oberhalb der
Türen ⇒Abb. 22 und sind durch die Schriftzüge „AIRBAG“ gekennzeichnet.
Das Kopfairbag-System bietet in Ergä nzung zu den Sicherheitsgurten einen
zusätzlichen Schutz für den Kopf- und Oberkörperbereich der Insassen bei
Seitenkollisionen mit höherer Unfallschwere ⇒Seite 42, „Sicherheitshin-
weise zum Umgang mit dem Kopfairbag-System“.
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt, sondern Teil des
gesamten passiven Fahrzeug-Sicherheitskonzeptes. Bitte beachten Sie, dass
die bestmögliche Schutzwirkung des Airbag-Systems nur im Zusammen-
wirken mit den angelegten Sicherheit sgurten und den richtig eingestellten
Kopfstützen erreicht wird. Deshalb sind die Sicherheitsgurte nicht nur auf Grund von gesetzlichen Bestimmungen, sondern auch aus Sicherheits-
gründen immer zu benutzen
⇒Seite 18, „Grundsätzliches“.
Das Kopfairbag-System besteht im wesentlichen aus:
•
einer elektronischen Steuerungs- und Überwachungseinrichtung (Steuer-
gerät),
•
den Kopfairbags (Luftsack mit Gasgenerator) für den Fahrer, Beifahrer
sowie für die hinteren Insassen auf den Rücksitzen,
•
einer Kontrollleuchte
 in der Instrumententafel ⇒ Seite 31.
Die Funktionsbereitschaft des Airbag-Systems wird elektronisch überwacht.Abb. 22 Einbauort der Kopfairbags auf der linken Fahr-
zeugseite
cordoba_aleman Seite 40 Freitag, 25. August 2006 1:56 13

Airbag-System41
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

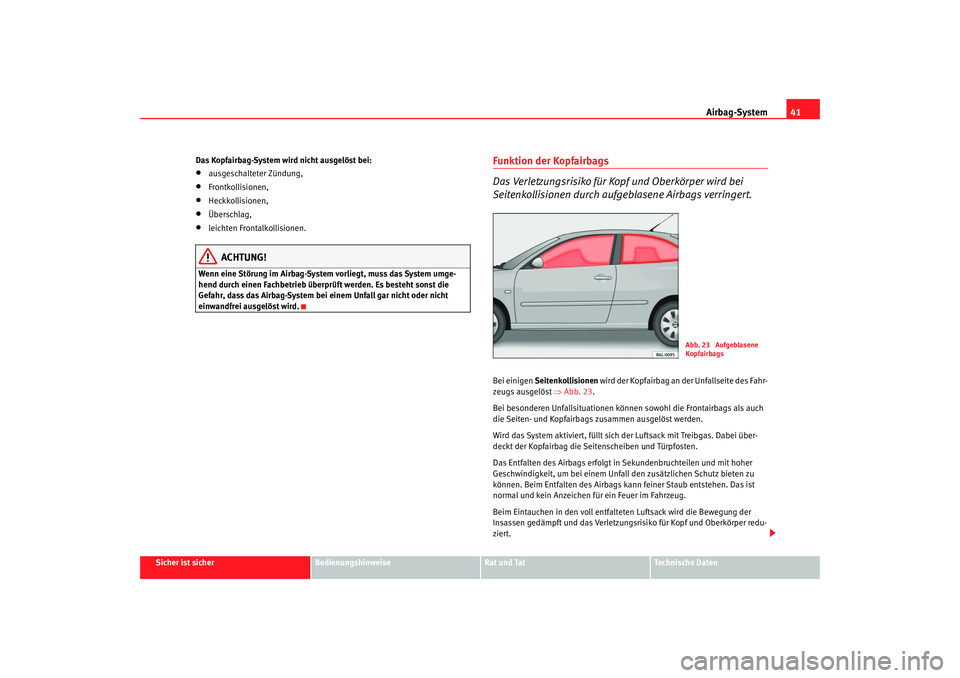

Das Kopfairbag-System wird nicht ausgelöst bei:
•
ausgeschalteter Zündung,
•
Frontkollisionen,
•
Heckkollisionen,
•
Überschlag,
•
leichten Frontalkollisionen.
ACHTUNG!
Wenn eine Störung im Airbag-System vorliegt, muss das System umge-
hend durch einen Fachbetrieb überprüft werden. Es besteht sonst die
Gefahr, dass das Airbag-System bei einem Unfall gar nicht oder nicht
einwandfrei ausgelöst wird.
Funktion der Kopfairbags
Das Verletzungsrisiko für Kopf und Oberkörper wird bei
Seitenkollisionen durch aufgeblasene Airbags verringert.Bei einigen
Seitenkollisionen wird der Kopfairbag an der Unfallseite des Fahr-
zeugs ausgelöst ⇒Abb. 23.
Bei besonderen Unfallsituationen können sowohl die Frontairbags als auch
die Seiten- und Kopfairbags zusammen ausgelöst werden.
Wird das System aktiviert, füllt sich der Luftsack mit Treibgas. Dabei über-
deckt der Kopfairbag die Seitenscheiben und Türpfosten.
Das Entfalten des Airbags erfolgt in Sekundenbruchteilen und mit hoher
Geschwindigkeit, um bei einem Unfall den zusätzlichen Schutz bieten zu
können. Beim Entfalten des Airbags ka nn feiner Staub entstehen. Das ist
normal und kein Anzeichen für ein Feuer im Fahrzeug.
Beim Eintauchen in den voll entfal teten Luftsack wird die Bewegung der
Insassen gedämpft und das Verletzungsrisiko für Kopf und Oberkörper redu-
ziert.
Abb. 23 Aufgeblasene
Kopfairbags
cordoba_aleman Seite 41 Freitag, 25. August 2006 1:56 13

Airbag-System

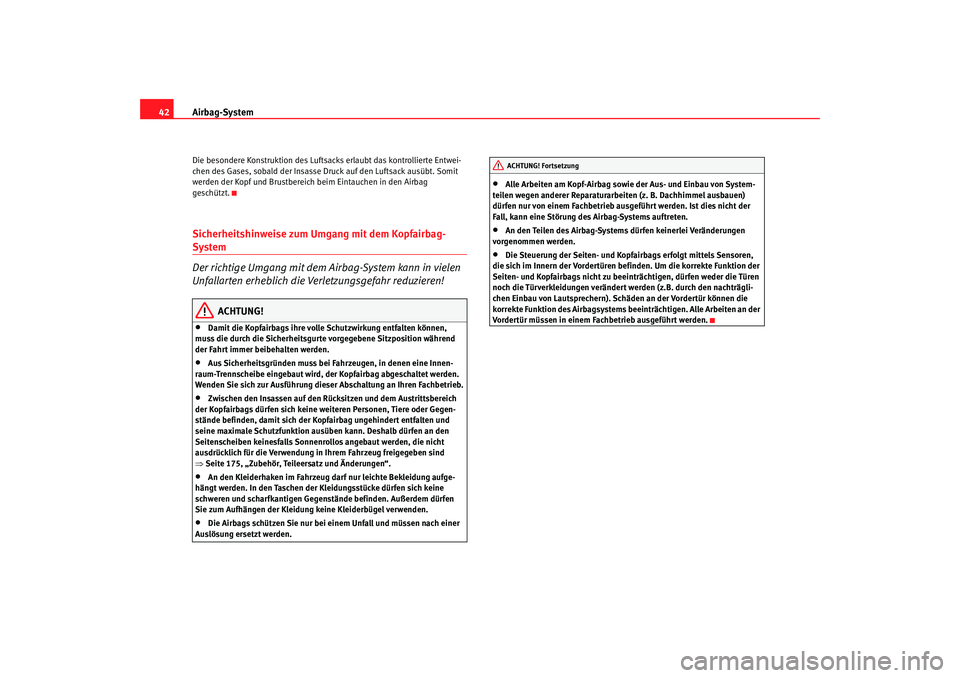

42Die besondere Konstruktion des Luftsacks erlaubt das kontrollierte Entwei-
chen des Gases, sobald der Insasse Druck auf den Luftsack ausübt. Somit
werden der Kopf und Brustbereich beim Eintauchen in den Airbag
geschützt.Sicherheitshinweise zum Umgang mit dem Kopfairbag-System
Der richtige Umgang mit dem Airbag-System kann in vielen
Unfallarten erheblich die Verletzungsgefahr reduzieren!
ACHTUNG!
•
Damit die Kopfairbags ihre volle Schutzwirkung entfalten können,
muss die durch die Sicherheitsgurte vorgegebene Sitzposition während
der Fahrt immer beibehalten werden.
•
Aus Sicherheitsgründen muss bei Fahrzeugen, in denen eine Innen-
raum-Trennscheibe eingebaut wird, der Kopfairbag abgeschaltet werden.
Wenden Sie sich zur Ausführung dies er Abschaltung an Ihren Fachbetrieb.
•
Zwischen den Insassen auf den Rücksitzen und dem Austrittsbereich
der Kopfairbags dürfen sich keine weiteren Personen, Tiere oder Gegen-
stände befinden, damit sich der Kopfairbag ungehindert entfalten und
seine maximale Schutzfunktion ausüben kann. Deshalb dürfen an den
Seitenscheiben keinesfalls Sonnenrollos angebaut werden, die nicht
ausdrücklich für die Verwendung in Ihrem Fahrzeug freigegeben sind
⇒ Seite 175, „Zubehör, Teileersatz und Änderungen“.
•
An den Kleiderhaken im Fahrzeug darf nur leichte Bekleidung aufge-
hängt werden. In den Taschen der Kleidungsstücke dürfen sich keine
schweren und scharfkantigen Gegen stände befinden. Außerdem dürfen
Sie zum Aufhängen der Kleidung keine Kleiderbügel verwenden.
•
Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer
Auslösung ersetzt werden.
•
Alle Arbeiten am Kopf-Airbag sowie der Aus- und Einbau von System-
teilen wegen anderer Reparaturarbeiten (z. B. Dachhimmel ausbauen)
dürfen nur von einem Fachbetrieb ausgeführt werden. Ist dies nicht der
Fall, kann eine Störung des Airbag-Systems auftreten.
•
An den Teilen des Airbag-Systems dürfen keinerlei Veränderungen
vorgenommen werden.
•
Die Steuerung der Seiten- und Kopfairbags erfolgt mittels Sensoren,
die sich im Innern der Vordertüren befinden. Um die korrekte Funktion der
Seiten- und Kopfairbags nicht zu beeinträchtigen, dürfen weder die Türen
noch die Türverkleidungen verändert werden (z.B. durch den nachträgli-
chen Einbau von Lautsprechern). Schäden an der Vordertür können die
korrekte Funktion des Airbagsystems beeinträchtigen. Alle Arbeiten an der
Vordertür müssen in einem Fachbetrieb ausgeführt werden.ACHTUNG! Fortsetzung
cordoba_aleman Seite 42 Freitag, 25. August 2006 1:56 13
