2007 Seat Alhambra display

Cockpit
74
ACHTUNG!
•
Wenn Sie aufleuchtende Warn- oder Kontrollleuchten und die entspre-
chenden Beschreibungen und Warnhinweise nicht beachten, kann das zu
schwerwiegenden Körperverletzungen oder Fahrzeugbeschädigungen
führen.
•
Ein liegen gebliebenes Fahrzeug stellt ein hohes Unfallrisiko dar.
Benutzen Sie die Warndreiecke, um andere Verkehrsteilnehmer auf Ihr
stehendes Fahrzeug aufmerksam zu machen.
•
Der Motorraum jedes Fahrzeuges ist ein gefährlicher Bereich! Bevor Sie
die Motorraumklappe öffnen und Arb eiten am Motor oder im Motorraum
durchführen: schalten Sie den Motor aus und lassen ihn abkühlen, um
Verbrühungen oder andere Verletzungen zu reduzieren. Lesen und
beachten Sie die entsprechenden Warnhinweise in ⇒Seite 215.
Hinweis
•
Bei Fahrzeugen ohne Anzeige von Warn- oder Informationstexten im
Display leuchtet bei einer Störung ausschließlich die jeweilige Kontroll-
leuchte auf.
•
Bei Fahrzeugen mit Anzeige von Warn- oder Informationstexten im Display
leuchtet bei einer Störu ng die jeweilige Kontrollleuchte auf und zusätzlich
erscheint im Display ein Warn- oder Informationstexte.

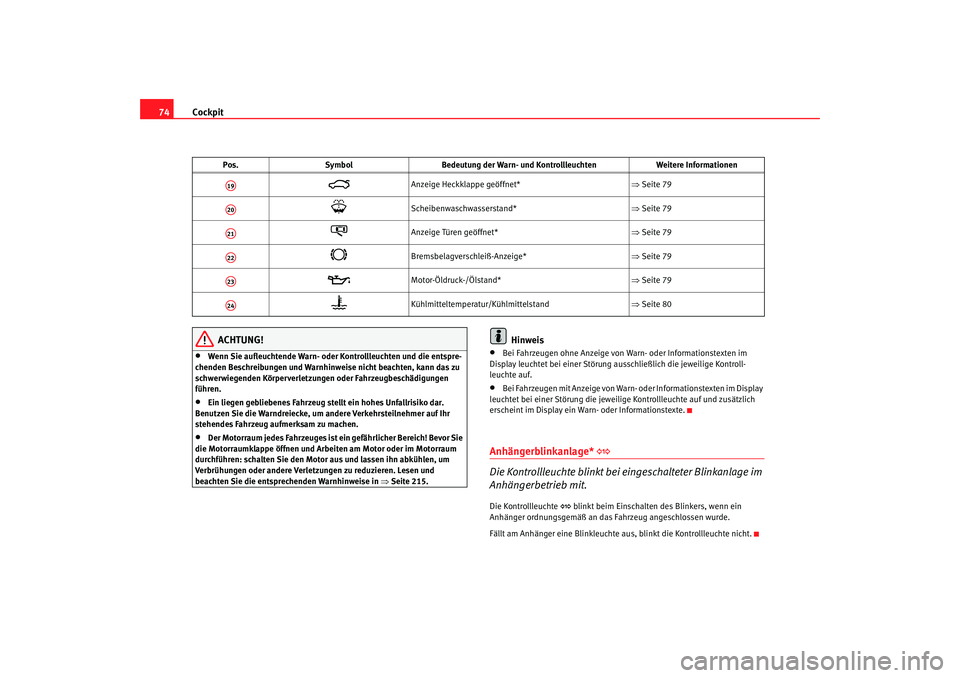

Anhängerblinkanlage*

Die Kontrollleuchte blinkt bei eingeschalteter Blinkanlage im
Anhängerbetrieb mit.Die Kontrollleuchte
 blinkt beim Einschalten des Blinkers, wenn ein
Anhänger ordnungsgemäß an das Fahrzeug angeschlossen wurde.
Fällt am Anhänger eine Blinkleuchte au s, blinkt die Kontrollleuchte nicht.

Anzeige Heckklappe geöffnet* ⇒Seite 79

Scheibenwaschwasserstand* ⇒Seite 79

Anzeige Türen geöffnet* ⇒Seite 79

Bremsbelagverschleiß-Anzeige* ⇒Seite 79

Motor-Öldruck-/Ölstand* ⇒Seite 79

Kühlmitteltemperatur/Kühlmittelstand ⇒Seite 80
Pos.
Symbol Bedeutung der Warn- und Kontrollleuchten Weitere Informationen
A19A20A21A22A23A24
alhambra aleman.book Seite 74 Donnerstag, 19. April 2007 4:32 16

Cockpit

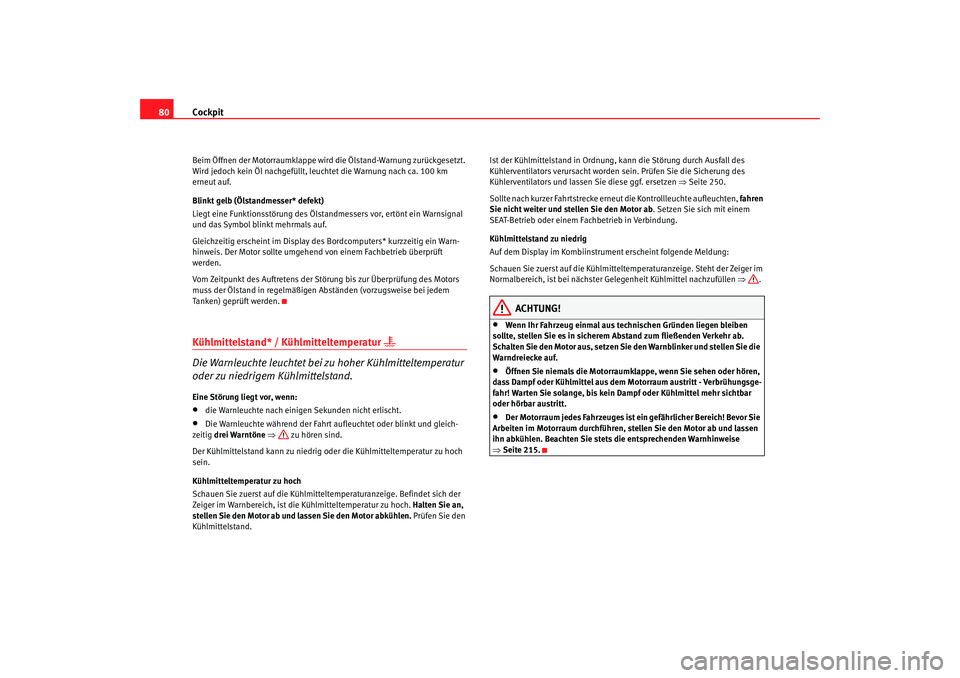

80Beim Öffnen der Motorraumklappe wird die Ölstand-Warnung zurückgesetzt.
Wird jedoch kein Öl nachgefüllt, leuchtet die Warnung nach ca. 100 km
erneut auf.
Blinkt gelb (Ölstandmesser* defekt)
Liegt eine Funktionsstörung des Ölstandmessers vor, ertönt ein Warnsignal
und das Symbol blinkt mehrmals auf.
Gleichzeitig erscheint im Display des Bordcomputers* kurzzeitig ein Warn-
hinweis. Der Motor sollte umgehend von einem Fachbetrieb überprüft
werden.
Vom Zeitpunkt des Auftretens der Stör ung bis zur Überprüfung des Motors
muss der Ölstand in regelmäßigen Abständen (vorzugsweise bei jedem
Tanken) geprüft werden.Kühlmittelstand* / Kühlmitteltemperatur

Die Warnleuchte leuchtet bei zu hoher Kühlmitteltemperatur
oder zu niedrigem Kühlmittelstand.Eine Störung liegt vor, wenn:•
die Warnleuchte nach einigen Sekunden nicht erlischt.
•
Die Warnleuchte während der Fahrt aufleuchtet oder blinkt und gleich-
zeitig drei Warntöne ⇒ zu hören sind.
Der Kühlmittelstand kann zu niedrig od er die Kühlmitteltemperatur zu hoch
sein.
Kühlmitteltemperatur zu hoch
Schauen Sie zuerst auf die Kühlmitteltemperaturanzeige. Befindet sich der
Zeiger im Warnbereich, ist die Kühlmitteltemperatur zu hoch. Halten Sie an,
stellen Sie den Motor ab und lassen Sie den Motor abkühlen. Prüfen Sie den
Kühlmittelstand. Ist der Kühlmittelstand in Ordnung, kann die Störung durch Ausfall des
Kühlerventilators verursacht worden sein. Prüfen Sie die Sicherung des
Kühlerventilators und lassen Sie diese ggf. ersetzen
⇒Seite 250.
Sollte nach kurzer Fahrtstrecke erneut die Kontrollleuchte aufleuchten, fahren
Sie nicht weiter und stellen Sie den Motor ab. Setzen Sie sich mit einem
SEAT-Betrieb oder einem Fachbetrieb in Verbindung.
Kühlmittelstand zu niedrig
Auf dem Display im Kombiinstrument erscheint folgende Meldung:
Schauen Sie zuerst auf die Kühlmitteltemperaturanzeige. Steht der Zeiger im
Normalbereich, ist bei nächster Ge legenheit Kühlmittel nachzufüllen ⇒.
ACHTUNG!
•
Wenn Ihr Fahrzeug einmal aus technischen Gründen liegen bleiben
sollte, stellen Sie es in sicherem Abstand zum fließenden Verkehr ab.
Schalten Sie den Motor aus, setzen Si e den Warnblinker und stellen Sie die
Warndreiecke auf.
•
Öffnen Sie niemals die Motorraumklap pe, wenn Sie sehen oder hören,
dass Dampf oder Kühlmittel aus dem Motorraum austritt - Verbrühungsge-
fahr! Warten Sie solange, bis kein Dampf oder Kühlmittel mehr sichtbar
oder hörbar austritt.
•
Der Motorraum jedes Fahrzeuges ist ein gefährlicher Bereich! Bevor Sie
Arbeiten im Motorraum durchführen, stellen Sie den Motor ab und lassen
ihn abkühlen. Beachten Sie stets die entsprechenden Warnhinweise
⇒ Seite 215.
alhambra aleman.book Seite 80 Donnerstag, 19. April 2007 4:32 16

Cockpit81
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Bordcomputer mit Multifunktions-Anzeige*Beschreibung
An diesen Displays werden die Informationen der Multifunktionsanzeige und
des Bordcomputers angezeigt. Die Funktionen und Anzeigen der Multifunkti-
onsanzeige werden im Kapitel „Instrumente“ beschrieben.
Bei eingeschalteter Zündung überprüft der Bordcomputer während der Fahrt
ständig die Funktion bestimmter Systeme und Fahrzeugkomponenten.
Funktionsstörungen und dringende Reparatur- bzw. Servicehinweise werden
mithilfe von akustischen Signalen und je nach Priorität mithilfe von rot oder
gelb aufleuchtenden Symbolen im Kombiinstrument angezeigt.
Außer den roten und gelben Symbolen erscheinen Informationstexte im
Display des Fahrers.
Hinweis
•
Je nach Modellversion oder Bestimmungsland kann es vorkommen, dass
bei der in Ihrem Fahrzeug verbauten Ausstattung bestimmte Meldung nicht
angezeigt werden, oder dass diese nicht mit den Beschreibungen in dieser
Anleitung übereinstimmen. Deshalb raten wir Ihnen, die Zusatzinformation in
„Kontrollleuchte“ in dem die verschiedenen Symbole und Funktionsbeschrei-
bungen erläutert werden, zu lesen.
FunktionsprüfungFahrzeuge mit Schaltgetriebe
Aufgetretene Störungen werden nach Einschalten der Zündung angezeigt.
Gleichzeitig ertönt ein akustisches Signal.
Fahrzeuge mit automatischem Getriebe
Nach Einschalten der Zündung mit dem Wählhebel in Stellung P oder N
erscheint im Display folgender Hinweis für den Fahrer:
BEI STEHENDEM FAHRZEUG BREMSE BETÄTIGEN UND PROGRAMM WÄHLEN
Nach der Auswahl eines Programms ( R, D etc.) erlischt die Meldung.

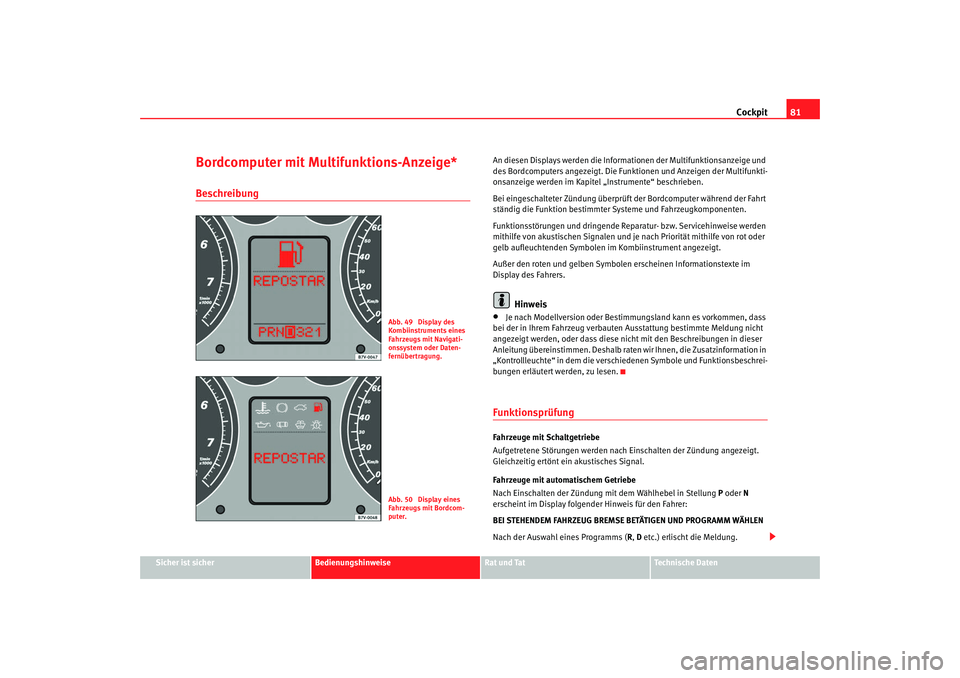

Abb. 49 Display des
Kombiinstruments eines
Fahrzeugs mit Navigati-
onssystem oder Daten-
fernübertragung.Abb. 50 Display eines
Fahrzeugs mit Bordcom-
puter.
alhambra aleman.book Seite 81 Donnerstag, 19. April 2007 4:32 16

Cockpit

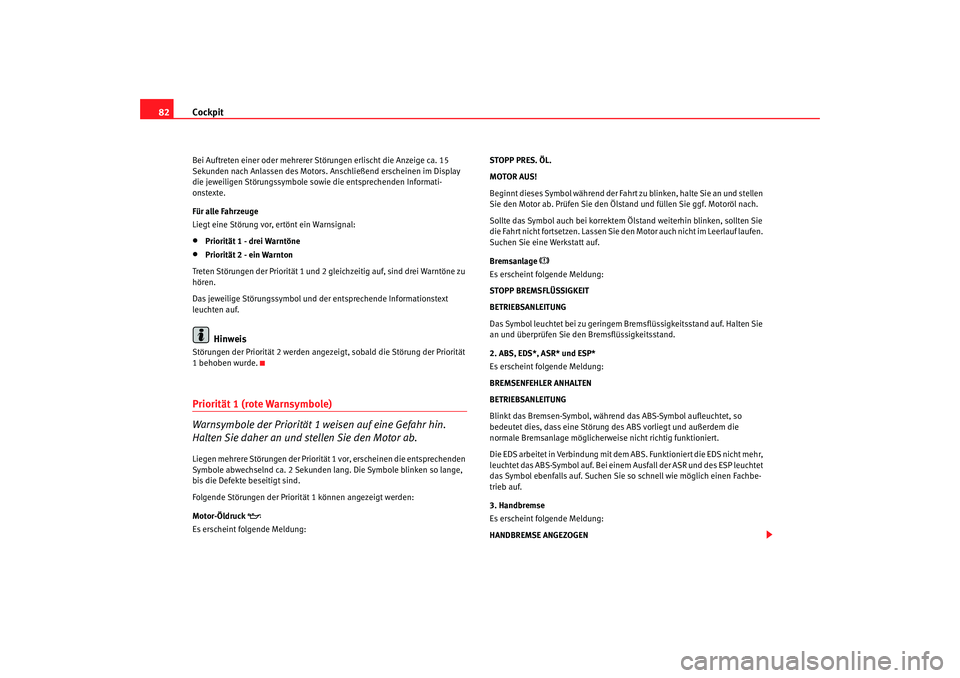

82Bei Auftreten einer oder mehrerer Störungen erlischt die Anzeige ca. 15
Sekunden nach Anlassen des Motors. Anschließend erscheinen im Display
die jeweiligen Störungssymbole sowie die entsprechenden Informati-
onstexte.
Für alle Fahrzeuge
Liegt eine Störung vor, ertönt ein Warnsignal:•
Priorität 1 - drei Warntöne
•
Priorität 2 - ein Warnton
Treten Störungen der Priorität 1 und 2 gl eichzeitig auf, sind drei Warntöne zu
hören.
Das jeweilige Störungssymbol und der entsprechende Informationstext
leuchten auf.Hinweis
Störungen der Priorität 2 werden angezeigt, sobald die Störung der Priorität
1 behoben wurde.Priorität 1 (rote Warnsymbole)
Warnsymbole der Priorität 1 weisen auf eine Gefahr hin.
Halten Sie daher an und stellen Sie den Motor ab.Liegen mehrere Störungen der Priorität 1 vor, erscheinen die entsprechenden
Symbole abwechselnd ca. 2 Sekunden lang. Die Symbole blinken so lange,
bis die Defekte beseitigt sind.
Folgende Störungen der Priorität 1 können angezeigt werden:
Motor-Öldruck

Es erscheint folgende Meldung: STOPP PRES. ÖL.
MOTOR AUS!
Beginnt dieses Symbol während der Fahrt zu blinken, halte Sie an und stellen
Sie den Motor ab. Prüfen Sie den Ölstan
d und füllen Sie ggf. Motoröl nach.
Sollte das Symbol auch bei korrektem Öl stand weiterhin blinken, sollten Sie
die Fahrt nicht fortsetzen. Lassen Sie de n Motor auch nicht im Leerlauf laufen.
Suchen Sie eine Werkstatt auf.
Bremsanlage

Es erscheint folgende Meldung:
STOPP BREMSFLÜSSIGKEIT
BETRIEBSANLEITUNG
Das Symbol leuchtet bei zu geringem Bremsflüssigkeitsstand auf. Halten Sie
an und überprüfen Sie den Bremsflüssigkeitsstand.
2. ABS, EDS*, ASR* und ESP*
Es erscheint folgende Meldung:
BREMSENFEHLER ANHALTEN
BETRIEBSANLEITUNG
Blinkt das Bremsen-Symbol, währen d das ABS-Symbol aufleuchtet, so
bedeutet dies, dass eine Störung des ABS vorliegt und außerdem die
normale Bremsanlage möglicherweise nicht richtig funktioniert.
Die EDS arbeitet in Verbindung mit dem ABS. Funktioniert die EDS nicht mehr,
leuchtet das ABS-Symbol auf. Bei einem Ausfall der ASR und des ESP leuchtet
das Symbol ebenfalls auf. Suchen Sie so schnell wie möglich einen Fachbe-
trieb auf.
3. Handbremse
Es erscheint folgende Meldung:
HANDBREMSE ANGEZOGEN
alhambra aleman.book Seite 82 Donnerstag, 19. April 2007 4:32 16

Cockpit83
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Die Warnleuchte leuchtet bei angezogener Handbremse und eingeschalteter
Zündung auf. Sie muss erlöschen, wenn
die Handbremse gelöst wird. Ist dies
nicht der Fall, ist von einer Störung der Bremsanlage auszugehen.
Wird mit angezogener Handbremse schneller als 6 km/h gefahren, ertönt
zusätzlich ein Warnsignal.
Kühlmitteltemperatur/Kühlmittelstand

Es erscheint folgende Meldung:
STOPP KÜHLMITTELSTAND PRÜFEN KÜHLM.
BETRIEBSANLEITUNG
Wenn das Symbol während der Fahrt blinkt, ist entweder die Kühlmitteltem-
peratur zu hoch oder der Kühlmittelstand zu niedrig. Anhalten, Motor
abstellen und fachmännische Hilfe in Anspruch nehmen. Ggf. Kühlmittel
nachfüllen.
Ist der Kühlmittelstand in Ordnung, kann die Störung durch Ausfall des
Kühlerventilators verursacht worden sein. In diesem Fall ist die Sicherung des
Kühlerventilators zu überprüfen und ggf. zu ersetzen.
Leuchtet das Symbol auch bei korrektem Kühlmittelstand und intakter Siche-
rung weiterhin auf, sollten Sie die Fahrt nicht fortsetzen. Suchen Sie eine
Werkstatt auf.
Ist die Störung lediglich auf einen Fehler im Kühlerventilator zurückzuführen,
können Sie die Fahrt bis zum nächstgele genen Fachbetrieb fortsetzen, sofern
der Kühlmittelstand korrekt ist und das Symbol im Display erloschen ist.
Generator

Es erscheint folgende Meldung:
GENERATOR WERKSTATT!
Die Warnleuchte leuchtet beim Einschalten der Zündung auf. Sie muss nach
dem Anlassen des Motors erlöschen.
Der Generator wird von einem langlebig en Keilrippenriemen angetrieben. Leuchtet das Symbol während der Fahrt auf, halten Sie an, stellen Sie den
Motor ab und überprüfen Sie den Keilrippenriemen. Sitzt der Keilrippen-
riemen zu lose oder ist er gerissen, kann die Fahrt nicht fortgesetzt werden,
da die Kühlmittelpumpe ni
cht angetrieben wird. Der Keilrippenriemen ist zu
überprüfen bzw. ggf. zu ersetzen.
Leuchtet das Symbol auf, ohne dass der Keilrippenriemen zu lose sitzt oder
gerissen ist, kann die Fahrt im Allgemeinen bis zum nächstgelegenen Fach-
betrieb fortgesetzt werden.
Da die Fahrzeugbatterie entladen wird, wird empfohlen, sämtliche nicht drin-
gend erforderlichen elektrischen Verbraucher abzustellen oder zu entfernen.
Gurtwarnleuchte

Es erscheint folgende Meldung:
GURT ANLEGEN
Diese Warnleuchte (nur in einzelnen Lä ndern) leuchtet nach Einschalten der
Zündung ca. 6 Sekunden lang auf, um an das Anlegen der Sicherheitsgurte
zu erinnern. Werden die Gurte nicht angelegt, ertönt beim Einschalten der
Zündung ein Warnsignal, das verstummt, sobald die Gurte angelegt wurden
bzw. sobald 6 Sekunden vergangen sind.
ACHTUNG!
•
Bei einem Bremsflüssigkeitsstand unterhalb der Markierung „MIN“ ist
professionelle Hilfe in Anspruch zu nehmen, bevor die Fahrt fortgesetzt
wird.
•
Bei korrektem Bremsflüssigkeitsstand ist die Störung möglicherweise
auf das ABS zurückzuführen. Fällt das ABS-Regulierungssystem aus,
können die Hinterräder beim Bremsen relativ schnell blockieren. Dies kann
unter Umständen zum Ausbrechen des Fahrzeughecks führen.
•
Öffnen Sie niemals die Motorraumklappe, wenn Sie bemerken, dass
Dampf oder Kühlmittel aus dem Motorraum austritt. Verbrennungsgefahr!
Warten Sie daher solange, bis kein Dampf oder Kühlmittel mehr sichtbar
oder hörbar austritt.
alhambra aleman.book Seite 83 Donnerstag, 19. April 2007 4:32 16

Cockpit85
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Beim Einschalten der Zündung erfolgt automatisch eine Abfrage der Daten
des Fahrzeugschlüssels. Das Blinken der Kontrollleuchte bestätigt, dass die
Daten verglichen werden.
Wird ein nicht autorisierter Schlüssel verwendet, blinkt die Kontrollleuchte
ständig. Das Fahrzeug kann nicht gestartet werden.
Anzeige* Heckklappe geöffnet

Es erscheint folgende Meldung:
HECKKLAPPE GEÖFFNET
Die Kontrollleuchte leuchtet nur auf, wenn die Heckklappe geöffnet ist.
Die Kontrollleuchte erlischt nur, wenn die Heckklappe vollständig
geschlossen ist (zweimaliges Einrasten).
Scheibenwaschwasser*

Es erscheint folgende Meldung:
WASCHWASSER NACHFÜLLEN
Das Symbol leuchtet bei zu geringem Waschwasserstand im Scheibenwasch-
behälter auf. Füllen Sie Waschwasser für die Scheibenwischer und die
Scheinwerferwaschanlage* nach.
Kraftstoffvorrat niedrig

Es erscheint folgende Meldung:
BITTE TANKEN
Navigationssystem*Verfügt Ihr Fahrzeug über ein Navigati
onssystem, können Sie mithilfe der
Taste des Scheibenwischerhebels (Taste länger als 2 Sekunden gedrückt
halten) von einer Anzeige zur nächsten wechseln:
Abb. 51 Taste des Schei-
benwischerhebelsAbb. 52 Display des
Bordcomputers
alhambra aleman.book Seite 85 Donnerstag, 19. April 2007 4:32 16

Cockpit
86•
Navigations-Anzeige
•
Multifunktionsanzeige
Ist das Navigationssystem oder die Multifunktionsanzeige eingeschaltet,
werden eventuell auftretende Störungen hauptsächlich im Display des Bord-
computers angezeigt.
Hinweise zur Bedienung des SEAT-Naviga tionssystems finden Sie in einem
separaten Heft.
alhambra aleman.book Seite 86 Donnerstag, 19. April 2007 4:32 16

Auf und zu
100Heckklappe Heckklappe öffnenHeckklappe entriegeln
– Achten Sie darauf, das sich der Schlüsselschlitz in senkrechter
Stellung befindet.
– Betätigen Sie den Griff und ziehen die Heckklappe nach oben ⇒ .
Heckklappe schließen
– Fassen Sie in eine der Griffmulden in der Innenverkleidung der Heckklappe.
– Schlagen Sie die Klappe mit leichtem Schwung zu ⇒ in
„Sicherheitshinweise zum Umga ng mit der Heckklappe“ auf
Seite 102.
Ist die Heckklappe geöffnet oder nicht richtig geschlossen, wird dies im
Display
14) des Kombi-Instruments angezeigt. Je nach Ausstattung ertönt im
Stand oder im Fahrbetrieb zusätzlich ein Warnsignal
14).
Heckklappe ver- und entriegeln
•
Durch Drehen des Fahrzeugschlüssels in Position ⇒Abb. 63 werden
die Türen und die Heckklappe verriegelt.
•
Durch Drehen des Fahrzeugschlüssels in Position werden die Türen
und die Heckklappe entriegelt.
Schlüsselschlitzstellungen
Bei Fahrzeugen mit elektrischen Fensterhebern und elektrischen
Ausstellfenstern bzw. elektrischem Schiebedach können offen geblie-
bene Fenster bzw. das Schiebedach automatisch geschlossen werden.
Der Fahrzeugschlüssel muss dazu in Position ⇒Abb. 63 gehalten
werden, bis alle Fenster und das Schiebedach geschlossen sind.
Wird der Fahrzeugschlüssel in Position gehalten, werden bei Fahr-
zeugen mit elektrischen Fensterhebern alle Fenster geöffnet (außer den
elektrischen Ausstellfenstern).
Bei defekter Zentralverriegelung bzw. defektem Stellmotor im Schloss,
kann durch Drehen des Fahrzeugschlüssels in Stellung die Heck-
klappe manuell entriegelt werden.
Heckklappen-Komfortöffnung
Zur Verhinderung von Diebstählen ist ein Öffnen der Heckklappe bei einge-
schalteter Zündung (z. B. Ampelstopp) nicht möglich. Diese Funktion bleibt
nach Abschalten der Zündung ca. 30 Sekunden erhalten, solange keine Tür
geöffnet wird. Wird eine Tür geöffnet, ist die Heckklappe sofort entriegelt.
Zur Komforterhöhung ist es möglich, bei eingeschalteter Zündung die Heck-
klappe bis ca. 30 Sekunden nach Schließen der letzten Tür zu öffnen.

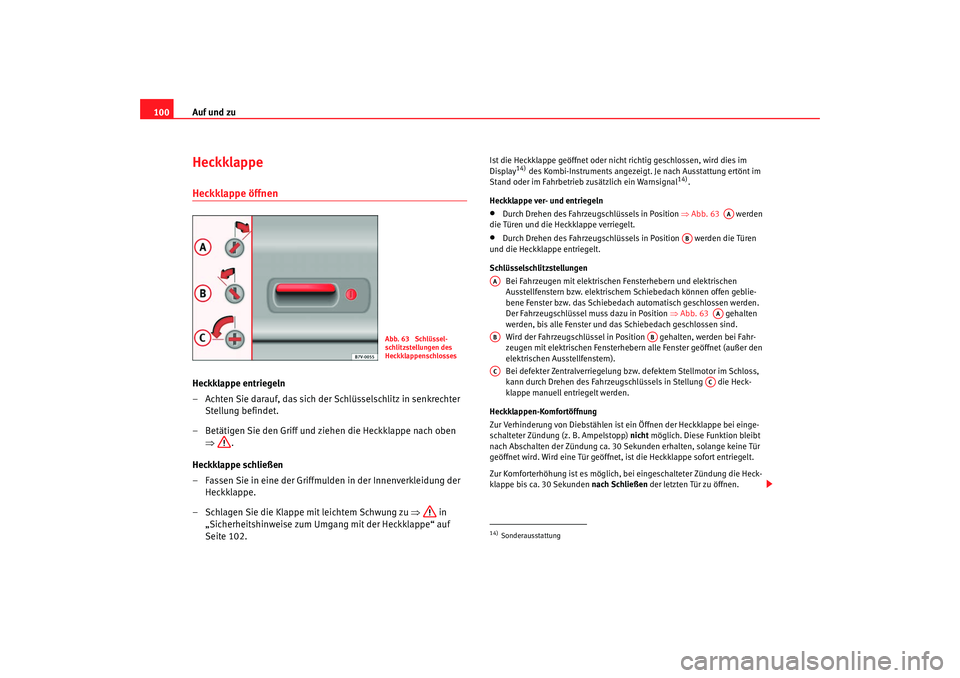

Abb. 63 Schlüssel-
schlitzstellungen des
Heckklappenschlosses
14)Sonderausstattung
AA
AB
AA
AA
AB
AB
AC
AC
alhambra aleman.book Seite 100 Donnerstag, 19. April 2007 4:32 16
