93Las informaciones prácticas-

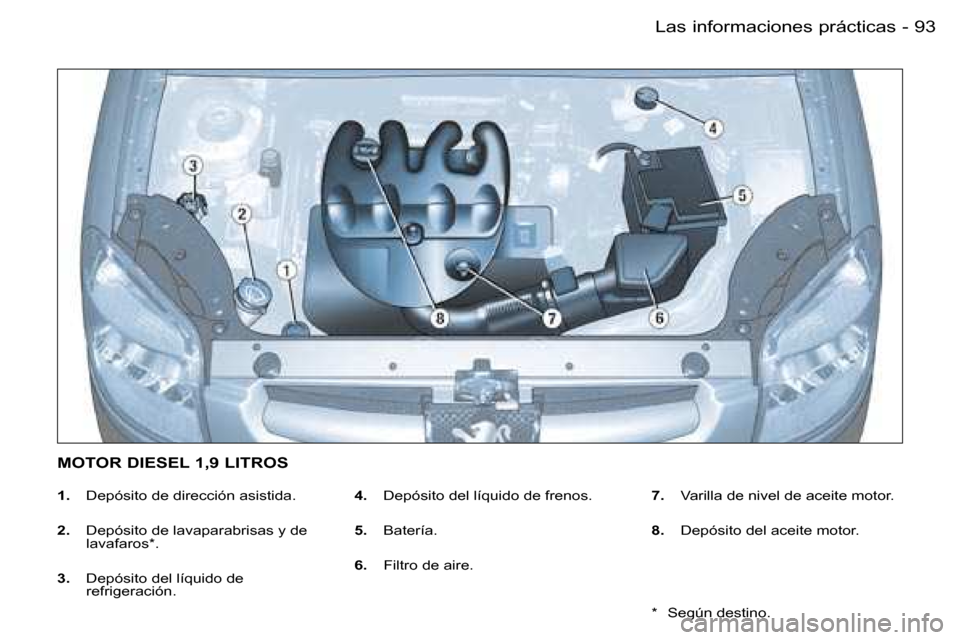

1. Depósito de dirección asistida.
2. Depósito de lavaparabrisas y de
lavafaros*.
3. Depósito del líquido de
refrigeración. 4.
Depósito del líquido de frenos.
5. Batería.
6. Filtro de aire. 7.
Varilla de nivel de aceite motor.
8. Depósito del aceite motor.
MOTOR DIESEL 1,9 LITROS
* Según destino.

Las informaciones prácticas94 -

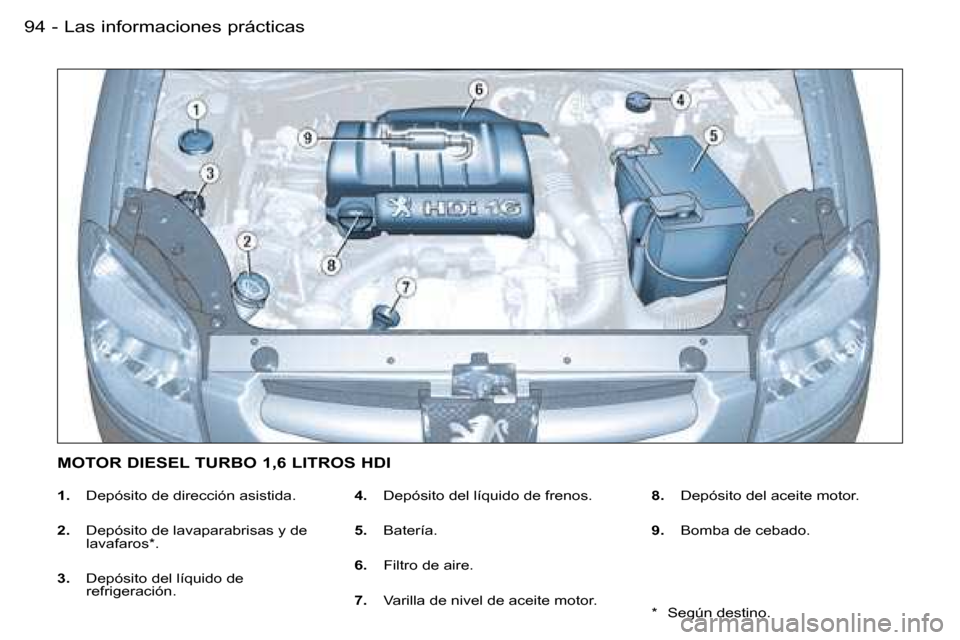

1. Depósito de dirección asistida.
2. Depósito de lavaparabrisas y de
lavafaros*.
3. Depósito del líquido de
refrigeración. 4.
Depósito del líquido de frenos.
5. Batería.
6. Filtro de aire.
7. Varilla de nivel de aceite motor. 8.
Depósito del aceite motor.
9. Bomba de cebado.
MOTOR DIESEL TURBO 1,6 LITROS HDI
* Según destino.

95Las informaciones prácticas-

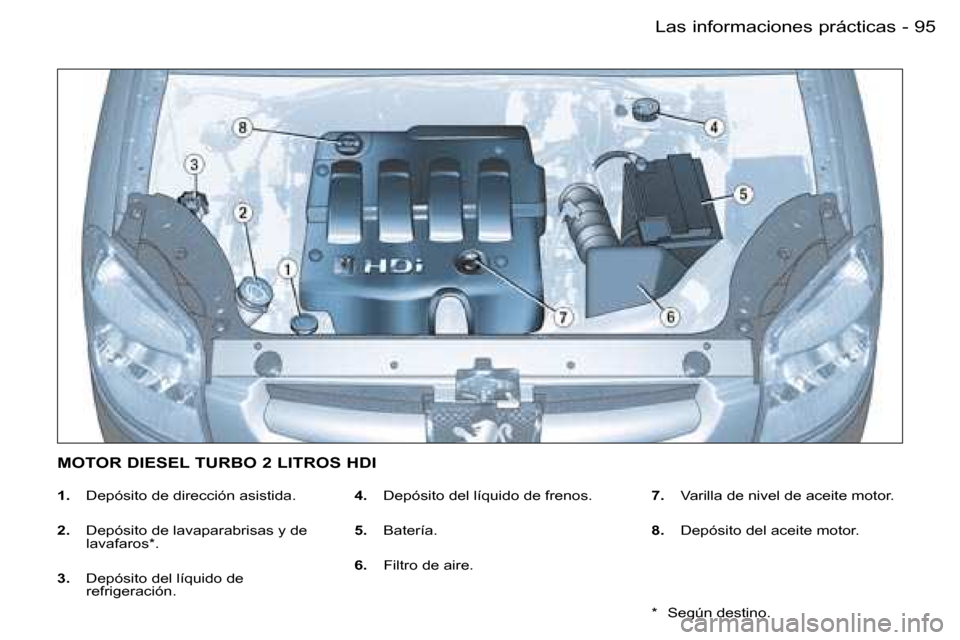

1. Depósito de dirección asistida.
2. Depósito de lavaparabrisas y de
lavafaros*.
3. Depósito del líquido de
refrigeración. 4.
Depósito del líquido de frenos.
5. Batería.
6. Filtro de aire. 7.
Varilla de nivel de aceite motor.
8. Depósito del aceite motor.
MOTOR DIESEL TURBO 2 LITROS HDI
* Según destino.

97Las informaciones prácticas-
LA REVISIÓN DE LOS
NIVELES
Nivel de aceite
Realice este control con regularidad
y añada aceite entre dos cambios
(el consumo máximo es de 0,5 l a los
1 000 km.).
La comprobación se realiza con el
vehículo en horizontal, motor frío,
con el indicador de nivel de aceite del
combinado o con la varilla manual.
Varilla manual
Cambio
Según las indicaciones dadas en el
carnet de mantenimiento.
Observación : evite todo contac-
to prolongado del aceite usado con
la piel. Vacíe el aceite usado en los
contenedores dedicados a este uso
en la Red PEUGEOT. Elección del grado de viscosidad
En todos los casos, el aceite
escogido deberá corresponder a las
exigencias del fabricante.
Productos usados
No tire el aceite usado, el líquido de
frenos o el líquido de refrigeración en
las alcantarillas o al suelo.
* Según destino.
En la varilla nivel hay
2 marcas :
A
= maxi.
Nunca se debe rebasar
esta marca.
B = mini.
Para preservar la fiabili-
dad de los motores y los
dispositivos de anticonta-
minación, está prohibido
el uso de aditivos en el
aceite motor.
Sustitución del líquido de
frenos :
- se debe efectuar imperativamente en los intervalos previstos confor-
me al plan de mantenimiento del
fabricante.
- utilice los fluidos recomendados por el fabricante, que responden a
las Normas DOT4.
Observación : el líquido de frenos
es nocivo y muy corrosivo. Evite todo
contacto con la piel.
Nivel del líquido de
refrigeración
Utilice el líquido recomendado por el
fabricante.
Cuando el motor está caliente, la tem-
peratura del líquido de refrigeración
está regulada por el motoventilador.
Este motoventilador puede funcionar
con el contacto quitado; además, al
estar el circuito de refrigeración bajo
presión, espere al menos una hora
después de haber parado el motor
para intervenir.
A fin de evitar todo riesgo de
quemaduras, desenrosque el tapón
dos vueltas para dejar que caíga la
presión. Una vez haya caído la
presión, retire el tapón y complete el
nivel.
Nivel del líquido de dirección
asistida
Abra el depósito, motor frío a tem-
peratura ambiente, el nivel debe ser
siempre superior a la marca MINI,
próximo a la marca MAXI.
Nivel del líquido
lavaparabrisas y lavafaros*
Para una calidad óptima de limpieza
y por su propia seguridad, le acon-
sejamos utilizar los productos reco-
mendados por PEUGEOT.
Observación :
el líquido de refrige-
ración no requiere ninguna renova-
ción.
Para los vehículos equipados con
filtro de partículas, el motoventilador
puede funcionar después de parar el
vehículo, incluso motor frío.

Las informaciones prácticas98 -
LOS CONTROLES
Batería
Antes de que llegue el invierno, haga
que le comprueben la batería en un
Punto de Servicio PEUGEOT.
Filtro de aceite
Sustituir periódicamente el cartucho
según las recomendaciones del plan
de mantenimiento.Utilice exclusivamente pro-
ductos recomendados por
PEUGEOT o productos con
calidad y características
equivalentes.
Con el fin de optimizar el funciona-
miento de órganos tan importantes
como la dirección asistida y el circui-
to de frenos, PEUGEOT selecciona y
propone productos específicos.
A fin de no dañar los órganos eléc-
tricos, está totalmente prohibido
utilizar el lavado a alta presión para
limpiar el compartimento motor.
QUEDARSE SIN
CARBURANTE (DIESEL)
En caso de quedarse sin carburante,
es necesario cebar el circuito :
- llenar el depósito de carburante con al menos cinco litros de gasoil,
- accionar la bomba manual de cebado, situada bajo el capó motor
bajo el cubre de protección, hasta
la aparición del carburante en el
manguito transparente,
- accionar el motor de arranque hasta que el motor se ponga en marcha.
CORTE DE LA
ALIMENTACIÓN DE
CARBURANTE (GASOLINA)

En caso de choque importante, un
dispositivo corta la alimentación del
carburante en el motor.
Para restablecer esta alimentación,
pulse el botón situado en el ángulo
del pozo de suspensión delantero
derecho, bajo el capó motor.
Caja de cambios manual
Sin cambio de aceite. Controle el
nivel según el plan de mantenimiento
del fabricante.
Para efectuar la comprobación de
los principales niveles y el control
de ciertos elementos, conforme al
plan de mantenimiento del fabri-
cante, remítase a las páginas que
corresponden a la motorización
de su vehículo en el carnet de
mantenimiento.Filtro de aire y filtro habitáculo
Haga que le sustituyan de manera
periódica los elementos filtrantes. Si
el entorno lo requiere, duplique
sus sustituciones.
Pastillas de frenos
El desgaste de los frenos depende
del estilo de conducción, en especial
para los vehículos que se utilizan en
ciudad, en cortos recorridos. Puede
ser necesario que le controlen el es-
tado de los frenos, inclusive entre las
revisiones del vehículo.
Estado de desgaste de los
discos y de los tambores
Para cualquier información relativa con
el estado de desgaste de las superficies
de los discos y de los tambores, consul-
te en un Punto de Servicio PEUGEOT.
Freno de estacionamiento
Un recorrido demasiado grande del
freno de estacionamiento o la cons-
tatación de una pérdida de eficacia
de este sistema impone un reglaje
inclusive entre dos revisiones. Haga
que le revisen este sistema en un
Punto de Servicio PEUGEOT.

99Las informaciones prácticas-
EL CAMBIO DE UNA RUEDA
Estacionamiento del vehículo
- En la medida de lo posible, inmo-vilice el vehículo sobre suelo hori-
zontal, estable y no deslizante.
- Eche el freno de estacionamiento, quite el contacto y meta la primera
velocidad o la marcha atrás. Acceso a la rueda de repuesto y
al gato
La rueda se encuentra en el exterior,
bajo el piso trasero, sujeta por un
soporte rueda de repuesto de metal.
- Saque el gato y la llave desmonta-
rueda 1 fijados en un alojamiento
encima de la rueda trasera derecha.
- Afloje el tornillo de sujeción del soporte rueda de repuesto,
situado en el interior próximo al
sistema de cierre, ayudándose con
la llave desmonta-rueda 1.
- Levante el soporte rueda de repuesto y saque el gancho hacia
atrás, después déjelo bajar.
- Saque la cala 2 situada en la rueda
de repuesto.
Desmontar la rueda
- Calce la parte trasera de la rueda diametralmente opuesta a la que
va a cambiar utilizando la cala 2.
- Saque el embellecedor con la ayuda de la llave desmonta-rueda 1 tirando
a nivel del paso de la válvula.
- Desbloquee los tornillos de rueda.
- Ponga el gato en uno de los cuatro emplazamientos A, previstos
en los bajos, lo más cerca posible
a la rueda que tiene que cambiar.
Asegúrese que la plantilla del gato
esté en contacto con el suelo en
toda su superficie.
- Despliegue el gato, desenros- que completamente los tornillos y
saque la rueda.

Las informaciones prácticas100 -
Para su seguridad, siempre
debe efectuar un cambio de
rueda :
- sobre suelo horizontal, estable y no deslizante,
- freno de estacionamiento echado,
- la primera velocidad o la marcha atrás metida,
- vehículo calzado,
- nunca se meta debajo de un vehí- culo cuando esté levantado por un
gato (utilice una borriqueta).Montar la rueda
- Una vez posicionada la rueda, debe efectuar un apriete previo de
los tornillos con la llave.
- Pliegue el gato y quítelo.
- Bloquee los tornillos con la llave.
- Monte el embellecedor, empezan- do por el paso de la válvula y em-
pújela con la palma de la mano.
Montaje de la rueda en el
soporte rueda de repuesto
- Ponga la cala 2 en la rueda.
- Ponga la rueda en el soporte rueda de repuesto.
- Levante la rueda, después el so- porte y posicione el gancho de su-
jeción.
- No olvide apretar a fondo el tornillo de fijación del soporte rueda de re-
puesto.
- Coloque en su sitio la llave desmonta-rueda 1 y el gato.
Después de cambiar la rueda
- Haga que le comprueben rápida-mente el apriete de los tornillos y la
presión de la rueda de repuesto en
un Punto de Servicio PEUGEOT.
- Repare la rueda pinchada y sustitú- yala lo antes posible en el vehículo.

101Las informaciones prácticas-
PARTICULARIDADES
LIGADAS A LAS RUEDAS DE
ALUMINIO
Montaje de la rueda de repuesto
Si su vehículo está equipado con una
rueda de repuesto de chapa, cuando
la fije, esnormal constatar que las
arandelas de los tornillos no tocan
la llanta. La sujeción de la rueda de
repuesto está asegurada por el
apoyo cónico de cada uno de los
tornillos.
Tornillos antirrobo*
Si sus ruedas están equipadas
con tornillos antirrobo (uno por
rueda), debe aflojarlos con una llave
antirrobo especial (que le fue
entragada cuando le entregaron el
vehículo con el doble de las llaves y la
tarjeta confidencial) y la llave desmonta
ruedas.
Observación : anote cuidadosa-
mente el número de código graba-
do en la cabeza de la llave antirrobo
especial. Este código le permitirá
que la red le facilite un doble de esta
llave antirrobo especial.
* Según versión y destino.
Montaje de neumáticos de nieve
Si equipa su vehículo con neumáticos
para la nieve, montados en llantas de
chapa, es
imperativo utilizar torni-
llos específicos disponibles en la red
PEUGEOT.
