2007 Peugeot Expert Tepee Handleiding (in Dutch)

฀3฀0฀3฀0
฀4฀0฀4฀0 ฀3฀0
฀2฀0
฀1฀5
฀1฀5
฀1฀0 ฀1฀0 ฀1฀0฀1฀0 ฀1฀1
฀1 ฀2
฀3 ฀4 ฀5 ฀6 ฀7 ฀8
฀1฀2
฀2 ฀1 ฀1฀3 ฀1฀4฀1฀0
฀1฀0
162
ZEKERINGEN ONDER DE
MOTORKAP
- Open de motorkap en schuif de steun van
het reservoir van de ruitensproeiervloeistof
weg om gemakkelijker bij de zekeringen te
kunnen komen.
- Maak de zekeringkast los en kantel deze
omlaag om bij de zekeringen te komen.
Zekering A (Ampère) Functie
1 20
Elektronische eenheid motor, brandstof-
en luchtinlaatsysteem, motorventilateurgroep 2 15 Claxon 3 10 Pomp ruitensproeiers voor en achter 4 20 Pomp koplampsproeiers 5 15 Brandstofsysteem 6 10 Stuurbekrachtiging, extra schakelaar rempedaal 7 10 Remsysteem (ABS/ESP) 8 20 Bediening startmotor 9 10 Hoofdschakelaar rempedaal 10 30 Brandstof- en luchtinlaatsysteem,
emissieregeling
11 40 Ventilatie vóór 12 30 Ruitenwissers vóór 13 40 Intelligente servicecentrale (BSI) 14 30 Niet gebruikt
Zekering vervangen

163
8
Ruitenwisserblad vervangen
De ruitenwissers vóór in een
speciale stand zetten
- Beweeg de ruitenwisserschakelaar binnen
één minuut na het afzetten van het contact
omlaag om de ruitenwissers naar de
voorruitstijlen te bewegen (speciale stand).
Vervangen van een wisserblad voor
- Til de ruitenwisserarm op.
- Maak het wisserblad los en verwijder het.
- Monteer het nieuwe wisserblad.
- Zet de ruitenwisserarm terug.
Zet het contact aan en bedien de
ruitenwisserschakelaar om de ruitenwissers in
de ruststand te zetten.
Vervangen van het wisserblad
achter
Volgens uitvoering.
- Til de ruitenwisserarm op, maak de clip los
en verwijder het wisserblad.
- Monteer het nieuwe wisserblad en zet de
ruitenwisserarm terug.
WISSERBLADEN VERVANGEN
SNEL WEER OP WEG

164
Slepen van uw auto
Zonder takelen (4 wielen op de
grond)
Gebruik hiervoor altijd een sleepstang.
Het demonteerbare sleepoog is opgeborgen
in de motorruimte. Aan de voorzijde
- maak het klepje aan de onderkant los met
behulp van het vlakke gedeelte van het
sleepoog,
- draai het demonteerbare sleepoog vast tot
het stuit.
Aan de achterzijde
- maak het klepje los met behulp van een
muntstuk of het platte uiteinde van het
sleepoog,
- draai het demonteerbare sleepoog vast tot
het stuit.
SLEPEN VAN DE AUTO
Getakeld (2 wielen op de grond)
Het takelen van de wagen bij de wielen
geniet de voorkeur.
Bij het slepen van de auto met
stilstaande motor zijn de rem- en
stuurbekrachtiging uitgeschakeld.

165
9
Milieu
MILIEU
Samen met u draagt PEUGEOT zorg voor
de bescherming van het milieu.
Surf naar www.peugeot.com , klik
desgewenst op "English" en: - op "Tradition & Innovation",
de rubriek "Environnement" en bezoek de
boomkwekerij van de "Opération Carbone".
- op "Tradition & Innovation", de
rubriek "Environment" envervolgens onder
"Opération Carbone" "Visit the nursery of the
Fazenda". De schone PEUGEOT HDi-dieselmotoren
(directe dieselinspuiting met common rail)
combineren een laag brandstofverbruik
met een minimale CO
2-emissie. Afgezien
daarvan zorgen deze motoren voor een
bijzonder prettig rijkarakter.
U kunt zelf ook een bijdrage leveren aan
de bescherming van het milieu door de
volgende gebruiksadviezen op te volgen:-
hanteer een anticiperende rijstijl en vermijd
onnodig snel optrekken en plotseling
afremmen. Raadpleeg de gebruiksvoorschriften met
betrekking tot starten en stoppen in dit
instructieboekje, aan het einde van de
rubriek 2,
- laat het onderhoud volgens het
onderhoudsschema uitvoeren door een
PEUGEOT-servicepunt, waar accu’s en
afgewerkte vloeistoffen ingezameld kunnen
worden.
- gebruik geen additieven in de motorolie. Deze kunnen schade toebrengen aan de
motor en de emissieregeling.TECHNISCHE GEGEVENS

H
F
D
A
L
B
E C
F
D
166
Afmetingen

167
9
Totale lengte4 8055 135
H Totale hoogte,
luchtvering/normale vering
A Wielbasis 3 0003 122
B Overhang vóór 975
C Overhang achter 8301 038
D Totale breedte:
- zonder stootlijsten
1 870
- met stootlijsten 1 895
- buitenspiegels ingeklapt 1 986
- buitenspiegels uitgeklapt 2 194
E Spoorbreedte vóór 1 574
F Spoorbreedte achter 1 574
Draaicirkel tussen stoepranden (m) 12,1812,59
H1
L1
L2
TEPEE (mm)
AFMETINGEN
De auto is leverbaar in 2 lengten (L1, L2) en 1 hoo
gte (H1).
Raadpleeg de onderstaande tabellen:
L
Maximale beladingen (kg)
Nuttig laadvermogen 1 000
Op het dak 170
1 895/1 942
Afmetingen
TECHNISCHE GEGEVENS

OO
NN
168

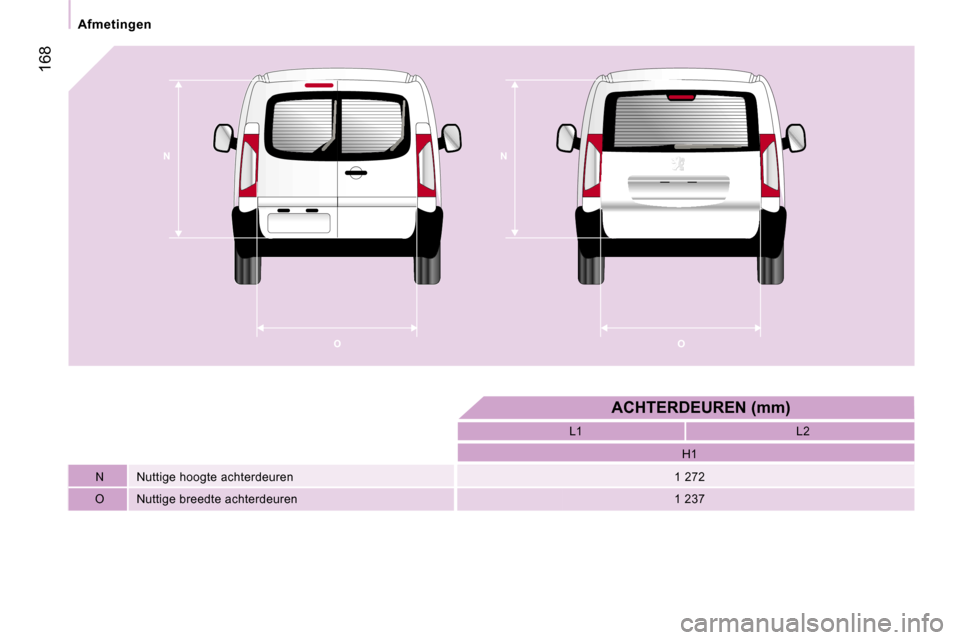

Nuttige hoogte achterdeuren 1 272
O Nuttige breedte achterdeuren 1 237H1
L1
L2
ACHTERDEUREN (mm)
N
Afmetingen

P
Q
169
9

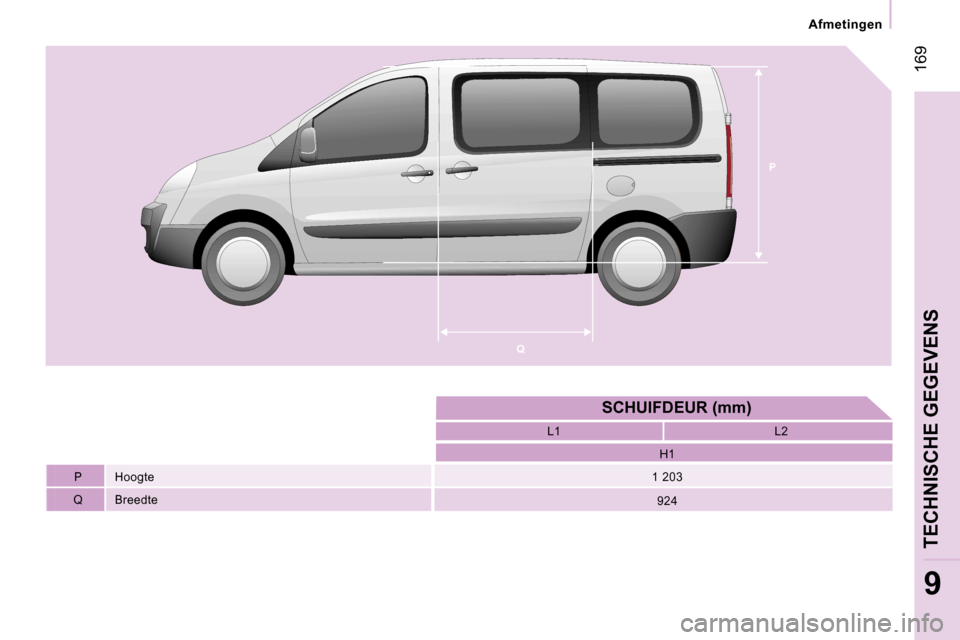

Hoogte 1 203
Q Breedte H1
L1
L2
SCHUIFDEUR (mm)
P
924
Afmetingen
TECHNISCHE GEGEVENS
