2007 Peugeot 407 Ägarmanual (in Swedish)

1010
117

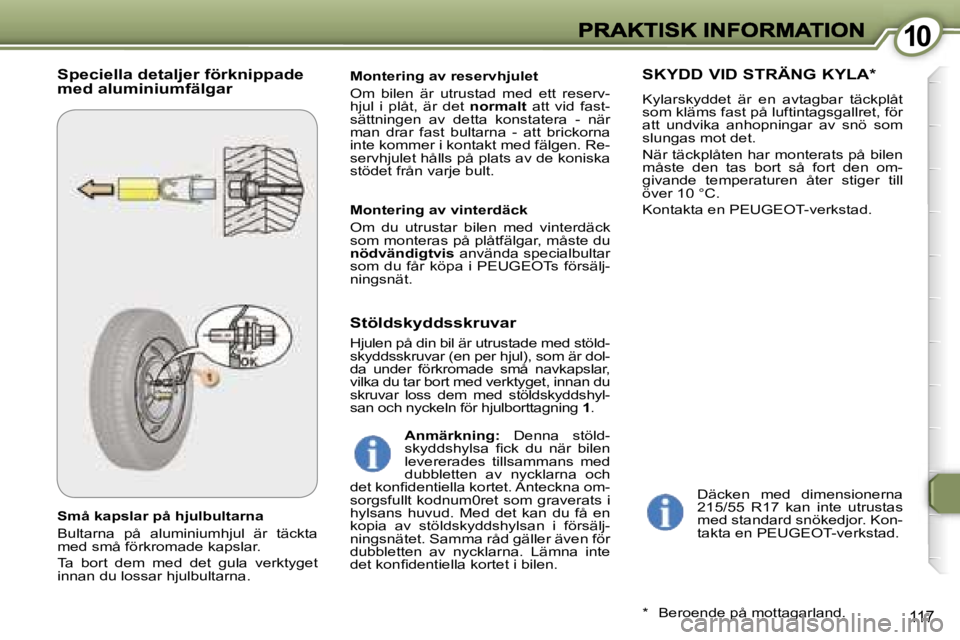

Små kapslar på hjulbultarna
Bultarna på aluminiumhjul är täckta med små förkromade kapslar.
Ta bort dem med det gula verktyget innan du lossar hjulbultarna.
Montering av reservhjulet
Om bilen är utrustad med ett reserv-hjul i plåt, är det normalt att vid fast-sättningen av detta konstatera - när man drar fast bultarna - att brickorna inte kommer i kontakt med fälgen. Re-servhjulet hålls på plats av de koniska stödet från varje bult.
SKYDD VID STRÄNG KYLA*
Kylarskyddet är en avtagbar täckplåt som kläms fast på luftintagsgallret, för att undvika anhopningar av snö som slungas mot det.
När täckplåten har monterats på bilen måste den tas bort så fort den om-givande temperaturen åter stiger till över 10 °C.
Kontakta en PEUGEOT-verkstad.
Däcken med dimensionerna 215/55 R17 kan inte utrustas med standard snökedjor. Kon-takta en PEUGEOT-verkstad.
* Beroende på mottagarland.
Speciella detaljer förknippade med aluminiumfälgar
Stöldskyddsskruvar
Hjulen på din bil är utrustade med stöld-skyddsskruvar (en per hjul), som är dol-da under förkromade små navkapslar, vilka du tar bort med verktyget,innan du skruvar loss dem med stöldskyddshyl-san och nyckeln för hjulborttagning 1.
Montering av vinterdäck
Om du utrustar bilen med vinterdäck som monteras på plåtfälgar, måste du nödvändigtvis använda specialbultar som du får köpa i PEUGEOTs försälj-ningsnät.
Anmärkning: Denna stöld-skyddshylsa fick du när bilen levererades tillsammans med dubbletten av nycklarna och det konfidentiella kortet. Anteckna om-sorgsfullt kodnum0ret som graverats i hylsans huvud. Med det kan du få en kopia av stöldskyddshylsan i försälj-ningsnätet. Samma råd gäller även för dubbletten av nycklarna. Lämna inte det konfidentiella kortet i bilen.

1010
117
Små kapslar på hjulbultarna
Bultarna på aluminiumhjul är täckta med små förkromade kapslar.
Ta bort dem med det gula verktyget innan du lossar hjulbultarna.
Montering av reservhjulet
Om bilen är utrustad med ett reserv-hjul i plåt, är det normalt att vid fast-sättningen av detta konstatera - när man drar fast bultarna - att brickorna inte kommer i kontakt med fälgen. Re-servhjulet hålls på plats av de koniska stödet från varje bult.
SKYDD VID STRÄNG KYLA*
Kylarskyddet är en avtagbar täckplåt som kläms fast på luftintagsgallret, för att undvika anhopningar av snö som slungas mot det.
När täckplåten har monterats på bilen måste den tas bort så fort den om-givande temperaturen åter stiger till över 10 °C.
Kontakta en PEUGEOT-verkstad.
Däcken med dimensionerna 215/55 R17 kan inte utrustas med standard snökedjor. Kon-takta en PEUGEOT-verkstad.
* Beroende på mottagarland.
Speciella detaljer förknippade med aluminiumfälgar
Stöldskyddsskruvar
Hjulen på din bil är utrustade med stöld-skyddsskruvar (en per hjul), som är dol-da under förkromade små navkapslar, vilka du tar bort med verktyget,innan du skruvar loss dem med stöldskyddshyl-san och nyckeln för hjulborttagning 1.
Montering av vinterdäck
Om du utrustar bilen med vinterdäck som monteras på plåtfälgar, måste du nödvändigtvis använda specialbultar som du får köpa i PEUGEOTs försälj-ningsnät.
Anmärkning: Denna stöld-skyddshylsa fick du när bilen levererades tillsammans med dubbletten av nycklarna och det konfidentiella kortet. Anteckna om-sorgsfullt kodnum0ret som graverats i hylsans huvud. Med det kan du få en kopia av stöldskyddshylsan i försälj-ningsnätet. Samma råd gäller även för dubbletten av nycklarna. Lämna inte det konfidentiella kortet i bilen.

1010
118

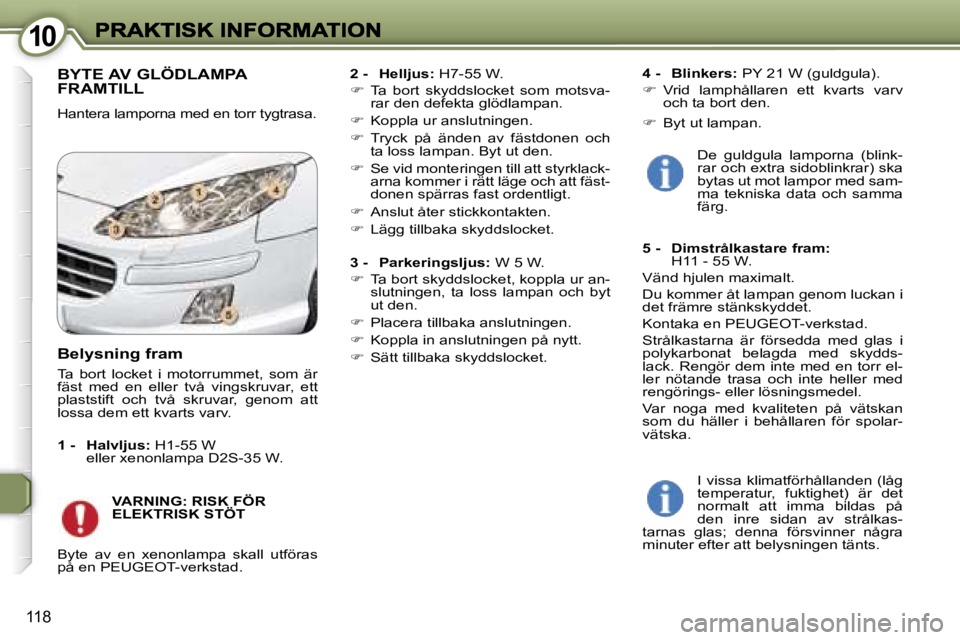

BYTE AV GLÖDLAMPA
FRAMTILL
Hantera lamporna med en torr tygtrasa.
2 - Helljus: H7-55 W.
 Ta bort skyddslocket som motsva-rar den defekta glödlampan.
 Koppla ur anslutningen.
 Tryck på änden av fästdonen och ta loss lampan. Byt ut den.
 Se vid monteringen till att styrklack-arna kommer i rätt läge och att fäst-donen spärras fast ordentligt.
 Anslut åter stickkontakten.
 Lägg tillbaka skyddslocket.
3 - Parkeringsljus: W 5 W.
 Ta bort skyddslocket, koppla ur an-slutningen, ta loss lampan och byt ut den.
 Placera tillbaka anslutningen.
 Koppla in anslutningen på nytt.
 Sätt tillbaka skyddslocket.
4 - Blinkers: PY 21 W (guldgula).
 Vrid lamphållaren ett kvarts varv och ta bort den.
 Byt ut lampan.
VARNING: RISK FÖR ELEKTRISK STÖT
Belysning fram
Ta bort locket i motorrummet, som är fäst med en eller två vingskruvar, ett plaststift och två skruvar, genom att lossa dem ett kvarts varv.
1 - Halvljus: H1-55 W eller xenonlampa D2S-35 W.
Byte av en xenonlampa skall utföras på en PEUGEOT-verkstad.
De guldgula lamporna (blink-rar och extra sidoblinkrar) ska bytas ut mot lampor med sam-ma tekniska data och samma färg.
5 - Dimstrålkastare fram: H11 - 55 W.
Vänd hjulen maximalt.
Du kommer åt lampan genom luckan i det främre stänkskyddet.
Kontaka en PEUGEOT-verkstad.
Strålkastarna är försedda med glas i polykarbonat belagda med skydds-lack. Rengör dem inte med en torr el-ler nötande trasa och inte heller med rengörings- eller lösningsmedel.
Var noga med kvaliteten på vätskan som du häller i behållaren för spolar-vätska.
I vissa klimatförhållanden (låg temperatur, fuktighet) är det normalt att imma bildas på den inre sidan av strålkas-tarnas glas; denna försvinner några minuter efter att belysningen tänts.

1010
119
Sidoblinkers.BYTE AV EN LAMPA BAK
(SEDAN)Tredje bromsljus:
5 glödlampor W 5 W.
 Ta varsamt bort plastlocket genom att ta loss det i mitten på båda si-dorna, vinkelrätt mot dess infö-ringsriktning.
 Tryck ihop de två flikarna som finns baktill, i närheten av bakrutan.
 Dra det genomskinliga locket utåt medan du håller flikarna ihoptryckta.
 Byt ut den defekta glödlampan.
 Se vid monteringen till att det ge-nomskinliga lockets flikar passas in korrekt och att den övre panelen hamnar på rätt plats.
 Skruva fast fästmuttrarna för bak-ljusgruppen inne i bagageutrym-met. Vid montering, se till att ljuset är rätt placerat och sitter fast.
 Koppla in anslutningen på nytt.
Nummerplåtsbelysning: W 5 W.
 Ta bort det genomskinliga plast-locket med en skruvmejsel.
 Byt ut den defekta glödlampan.
 Tryck sidoblinkern framåt eller bak-åt och ta bort den.
 Ta loss sidoblinkern och byt ut den.
Kontakta en PEUGEOT-verkstad för att skaffa blinkern.
De guldgula lamporna (blinkrar och extra sidoblinkrar) ska bytas ut mot lampor med samma tekniska data och samma färg.
Lampor på bakskärmen
1 - Blinkers: PY 21 W (guldgul).
2 - Backljus: P 21 W.
3 - Dim-/positionsljus: P 21/4 W.
4 - Positionsljus: P 21/4 W.
5 - Bromsljus/positionsljus: P 21/4 W.
 Koppla ur anslutningen.
 Skruva loss fästmuttrarna för bak-ljusgruppen inne i bagageutrym-met, vid behov.
 Ta bort tätningslisten.
 Ta loss lamphållaren genom att föra åt sidan de 5 flikarna.
 Skruva loss lampan och byt ut den.
 Lås fast lamphållaren.
 Sätt tillbaka tätningslisten.

1010
119
Sidoblinkers.BYTE AV EN LAMPA BAK
(SEDAN)Tredje bromsljus:
5 glödlampor W 5 W.
 Ta varsamt bort plastlocket genom att ta loss det i mitten på båda si-dorna, vinkelrätt mot dess infö-ringsriktning.
 Tryck ihop de två flikarna som finns baktill, i närheten av bakrutan.
 Dra det genomskinliga locket utåt medan du håller flikarna ihoptryckta.
 Byt ut den defekta glödlampan.
 Se vid monteringen till att det ge-nomskinliga lockets flikar passas in korrekt och att den övre panelen hamnar på rätt plats.
 Skruva fast fästmuttrarna för bak-ljusgruppen inne i bagageutrym-met. Vid montering, se till att ljuset är rätt placerat och sitter fast.
 Koppla in anslutningen på nytt.
Nummerplåtsbelysning: W 5 W.
 Ta bort det genomskinliga plast-locket med en skruvmejsel.
 Byt ut den defekta glödlampan.
 Tryck sidoblinkern framåt eller bak-åt och ta bort den.
 Ta loss sidoblinkern och byt ut den.
Kontakta en PEUGEOT-verkstad för att skaffa blinkern.
De guldgula lamporna (blinkrar och extra sidoblinkrar) ska bytas ut mot lampor med samma tekniska data och samma färg.
Lampor på bakskärmen
1 - Blinkers: PY 21 W (guldgul).
2 - Backljus: P 21 W.
3 - Dim-/positionsljus: P 21/4 W.
4 - Positionsljus: P 21/4 W.
5 - Bromsljus/positionsljus: P 21/4 W.
 Koppla ur anslutningen.
 Skruva loss fästmuttrarna för bak-ljusgruppen inne i bagageutrym-met, vid behov.
 Ta bort tätningslisten.
 Ta loss lamphållaren genom att föra åt sidan de 5 flikarna.
 Skruva loss lampan och byt ut den.
 Lås fast lamphållaren.
 Sätt tillbaka tätningslisten.

1010
120
BYTE AV EN LAMPA BAK
(407 SW)Dimljus, vänster och höger:P 21 W.
 Ta varsamt loss bagageluckans in-nerpanel.
 Ta loss tätningsfolien som finns bakom det berörda ljuset.
 Ta bort lamphållaren genom att vri-da den ett kvarts varv.
 Byt ut den defekta glödlampan.
Se vid monteringen till att lampan pla-ceras rätt i hållaren.
 Ta loss ljuset (2 klämmor).
 Koppla ur anslutningen och ta bort ljuset.
 Ta loss lamphållaren genom att föra åt sidan de 4 flikarna.
 Skruva loss lampan och byt ut den.
 Anslut åter anslutningen.
 Lås fast lamphållaren. Vid monte-ring, se till att ljuset är rätt place-rat och sitter ordentligt genom att klämma fast först den bakre delen och sedan den främre.
Nummerplåtsbelysning: W 5 W.
 Stick in en liten skruvmejsel i ett av de yttre hålen i plastlocket.
 Tryck det utåt för att få loss det.
 Ta bort plastlocket.
 Byt ut den defekta glödlampan.
Tredje bromsljus (dioder)
Alla ingrepp i diodljusen måste utföras av en PEUGEOT-verkstad.
Lampor på bakskärmen
1 - Bromsljus/parkeringsljus: P 21/5 W.
2 - Backljus: P 21 W.
3 - Blinkers: P 21 W.
4 - Dim-/positionsljus: P 21/4 W.
5 - Positionsljus: P 21/4 W.
Dessa tre lampor byts ut genom demontering av ljuset.
 Ta bort motsvarande sidolucka i bagageutrymmet för att komma åt ljuset.
 Ta bort fästmuttern för ljuset inne i bagageutrymmet.
Anmärkning: Använd vid behov hyls-nyckeln för att ta bort muttrarna.

1010
121

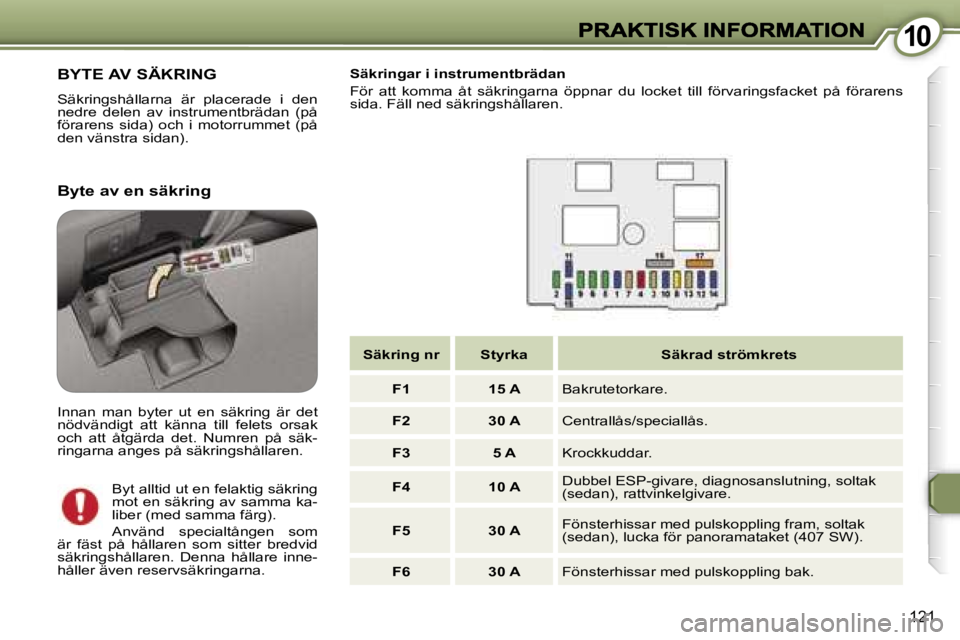

BYTE AV SÄKRING
Säkringshållarna är placerade i den nedre delen av instrumentbrädan (på förarens sida) och i motorrummet (på den vänstra sidan).
Säkringar i instrumentbrädan
För att komma åt säkringarna öppnar du locket till förvaringsfacket på förarens sida. Fäll ned säkringshållaren.
Byte av en säkring
Innan man byter ut en säkring är det nödvändigt att känna till felets orsak och att åtgärda det. Numren på säk-ringarna anges på säkringshållaren.
Byt alltid ut en felaktig säkring mot en säkring av samma ka-liber (med samma färg).
Använd specialtången som är fäst på hållaren som sitter bredvid säkringshållaren. Denna hållare inne-håller även reservsäkringarna.
Säkring nrStyrkaSäkrad strömkrets
F115 ABakrutetorkare.
F230 ACentrallås/speciallås.
F35 AKrockkuddar.
F410 ADubbel ESP-givare, diagnosanslutning, soltak (sedan), rattvinkelgivare.
F530 AFönsterhissar med pulskoppling fram, soltak (sedan), lucka för panoramataket (407 SW).
F630 AFönsterhissar med pulskoppling bak.

1010
121
BYTE AV SÄKRING
Säkringshållarna är placerade i den nedre delen av instrumentbrädan (på förarens sida) och i motorrummet (på den vänstra sidan).
Säkringar i instrumentbrädan
För att komma åt säkringarna öppnar du locket till förvaringsfacket på förarens sida. Fäll ned säkringshållaren.
Byte av en säkring
Innan man byter ut en säkring är det nödvändigt att känna till felets orsak och att åtgärda det. Numren på säk-ringarna anges på säkringshållaren.
Byt alltid ut en felaktig säkring mot en säkring av samma ka-liber (med samma färg).
Använd specialtången som är fäst på hållaren som sitter bredvid säkringshållaren. Denna hållare inne-håller även reservsäkringarna.
Säkring nrStyrkaSäkrad strömkrets
F115 ABakrutetorkare.
F230 ACentrallås/speciallås.
F35 AKrockkuddar.
F410 ADubbel ESP-givare, diagnosanslutning, soltak (sedan), rattvinkelgivare.
F530 AFönsterhissar med pulskoppling fram, soltak (sedan), lucka för panoramataket (407 SW).
F630 AFönsterhissar med pulskoppling bak.
