2007 Peugeot 307 SW Упутство за употребу (in Serbian)

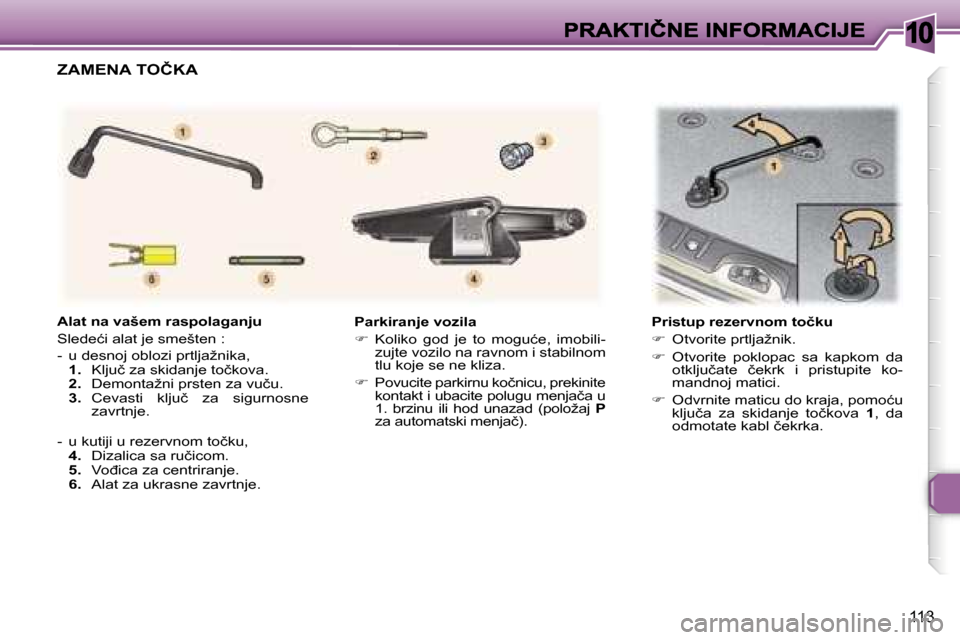

10
113
Parkiranje vozila
 Koliko god je to moguće, imobili-zujte vozilo na ravnom i stabilnom tlu koje se ne kliza.
 Povucite parkirnu kočnicu, prekinite kontakt i ubacite polugu menjača u 1. brzinu ili hod unazad (položaj Pza automatski menjač).
Pristup rezervnom točku
 Otvorite prtljažnik.
 Otvorite poklopac sa kapkom da otključate čekrk i pristupite ko-mandnoj matici.
 Odvrnite maticu do kraja, pomoću ključa za skidanje točkova 1, da odmotate kabl čekrka.
Alat na vašem raspolaganju
Sledeći alat je smešten :
- u desnoj oblozi prtljažnika, 1. Ključ za skidanje točkova.2. Demontažni prsten za vuču.3. Cevasti ključ za sigurnosne zavrtnje.
- u kutiji u rezervnom točku, 4. Dizalica sa ručicom.5. Vođica za centriranje.6. Alat za ukrasne zavrtnje.
ZAMENA TOČKA

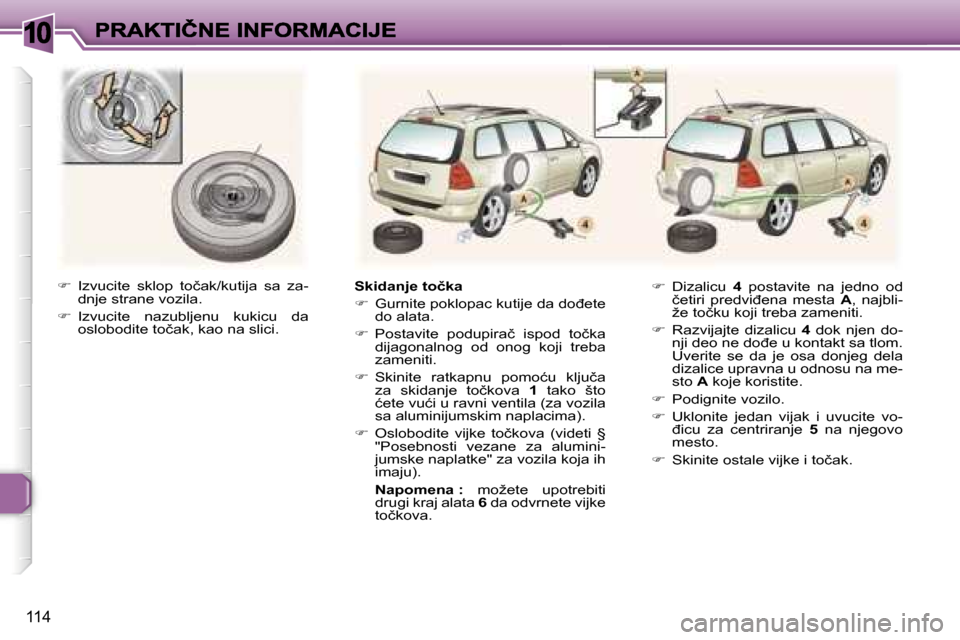

10
114
 Izvucite sklop točak/kutija sa za-dnje strane vozila.
 Izvucite nazubljenu kukicu da oslobodite točak, kao na slici.
Skidanje točka
 Gurnite poklopac kutije da dođete do alata.
 Postavite podupiračispod točka dijagonalnog od onog koji treba zameniti.
 Skinite ratkapnu pomoću ključa za skidanje točkova 1 tako što ćete vući u ravni ventila (za vozila sa aluminijumskim naplacima).
 Oslobodite vijke točkova (videti § "Posebnosti vezane za alumini-jumske naplatke" za vozila koja ih imaju).
Napomena : možete upotrebiti drugi kraj alata 6 da odvrnete vijke točkova.
 Dizalicu 4 postavite na jedno od četiri predviđena mesta A, najbli-že točku koji treba zameniti.
 Razvijajte dizalicu 4 dok njen do-nji deo ne dođe u kontakt sa tlom. Uverite se da je osa donjeg dela dizalice upravna u odnosu na me-sto A koje koristite.
 Podignite vozilo.
 Uklonite jedan vijak i uvucite vo-đicu za centriranje 5 na njegovo mesto.
 Skinite ostale vijke i točak.

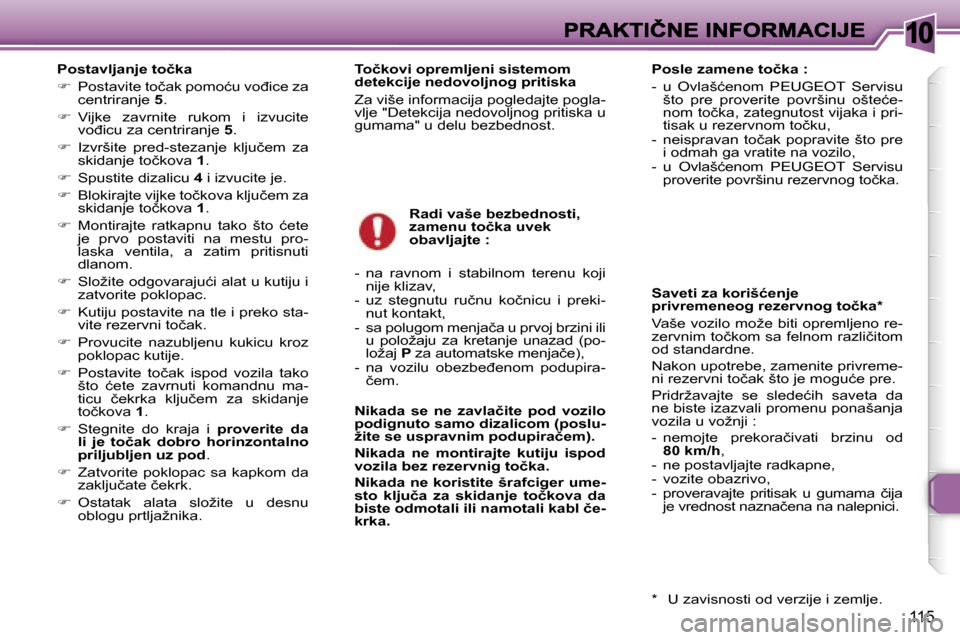

10
115
Postavljanje točka
 Postavite točak pomoću vođice za centriranje 5.
 Vijke zavrnite rukom i izvucite vođicu za centriranje 5.
 Izvršite pred-stezanje ključem za skidanje točkova 1.
 Spustite dizalicu 4 i izvucite je.
 Blokirajte vijke točkova ključem za skidanje točkova 1.
 Montirajte ratkapnu tako što ćete je prvo postaviti na mestu pro-laska ventila, a zatim pritisnuti dlanom.
 Složite odgovarajući alat u kutiju i zatvorite poklopac.
 Kutiju postavite na tle i preko sta-vite rezervni točak.
 Provucite nazubljenu kukicu kroz poklopac kutije.
 Postavite točak ispod vozila tako što ćete zavrnuti komandnu ma-ticu čekrka ključem za skidanje točkova 1.
 Stegnite do kraja i proverite da li je točak dobro horinzontalno priljubljen uz pod.
 Zatvorite poklopac sa kapkom da zaključate čekrk.
 Ostatak alata složite u desnu oblogu prtljažnika.
Radi vaše bezbednosti, zamenu točka uvek obavljajte :
- na ravnom i stabilnom terenu koji nije klizav, - uz stegnutu ručnu kočnicu i preki-nut kontakt, - sa polugom menjača u prvoj brzini ili u položaju za kretanje unazad (po-ložaj P za automatske menjače), - na vozilu obezbeđenom podupira-čem.
Nikada se ne zavlačite pod vozilo podignuto samo dizalicom (poslu-žite se uspravnim podupiračem).
Nikada ne montirajte kutiju ispod vozila bez rezervnig točka.
Nikada ne koristite šrafciger ume-sto ključa za skidanje točkova da biste odmotali ili namotali kabl če-krka.
Saveti za korišćenje privremeneog rezervnog točka*
Vaše vozilo može biti opremljeno re-zervnim točkom sa felnom različitom od standardne.
Nakon upotrebe, zamenite privreme-ni rezervni točak što je moguće pre.
Pridržavajte se sledećih saveta da ne biste izazvali promenu ponašanja vozila u vožnji :
- nemojte prekoračivati brzinu od 80 km/h, - ne postavljajte radkapne, - vozite obazrivo, - proveravajte pritisak u gumama čija je vrednost naznačena na nalepnici.
* U zavisnosti od verzije i zemlje.
Posle zamene točka :
- u Ovlašćenom PEUGEOT Servisu što pre proverite površinu ošteće-nom točka, zategnutost vijaka i pri-tisak u rezervnom točku,- neispravan točak popravite što pre i odmah ga vratite na vozilo, - u Ovlašćenom PEUGEOT Servisu proverite površinu rezervnog točka.
Točkovi opremljeni sistemomdetekcije nedovoljnog pritiska
Za više informacija pogledajte pogla-vlje "Detekcija nedovoljnog pritiska u gumama" u delu bezbednost.

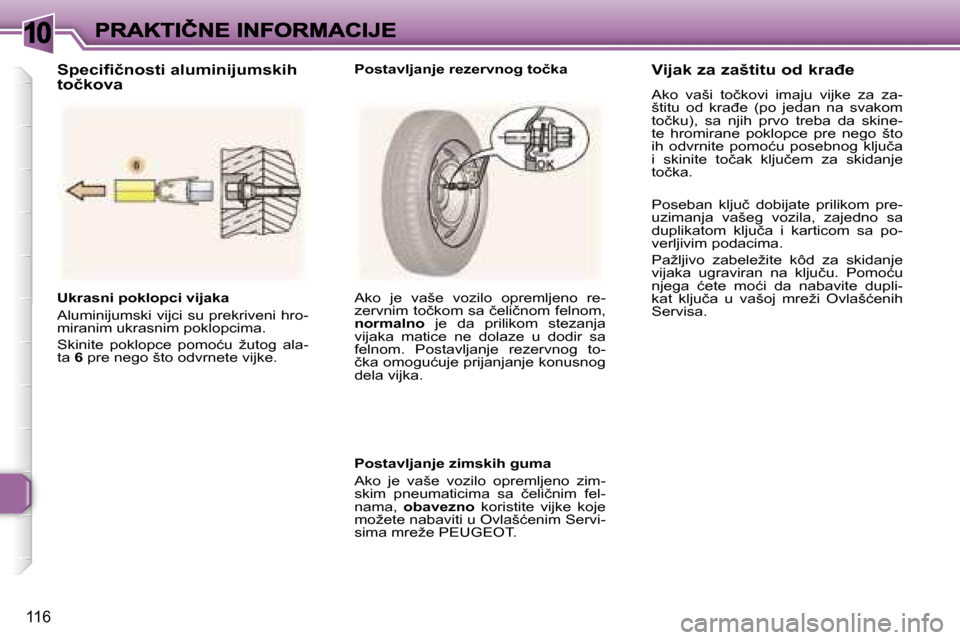

10
116
Ukrasni poklopci vijaka
Aluminijumski vijci su prekriveni hro-miranim ukrasnim poklopcima.
Skinite poklopce pomoću žutog ala-ta 6 pre nego što odvrnete vijke.
Ako je vaše vozilo opremljeno re-zervnim točkom sa čeličnom felnom, normalno je da prilikom stezanja vijaka matice ne dolaze u dodir sa felnom. Postavljanje rezervnog to-čka omogućuje prijanjanje konusnog dela vijka.
Postavljanje zimskih guma
Ako je vaše vozilo opremljeno zim-skim pneumaticima sa čeličnim fel-nama, obavezno koristite vijke koje možete nabaviti u Ovlašćenim Servi-sima mreže PEUGEOT.
Specifičnosti aluminijumskih točkovaPostavljanje rezervnog točkaVijak za zaštitu od krađe
Ako vaši točkovi imaju vijke za za-štitu od krađe (po jedan na svakom točku), sa njih prvo treba da skine-te hromirane poklopce pre nego što ih odvrnite pomoću posebnog ključa i skinite točak ključem za skidanje točka.
Poseban ključ dobijate prilikom pre-uzimanja vašeg vozila, zajedno sa duplikatom ključa i karticom sa po-verljivim podacima.
Pažljivo zabeležite kôd za skidanje vijaka ugraviran na ključu. Pomoću njega ćete moći da nabavite dupli-kat ključa u vašoj mreži Ovlašćenih Servisa.

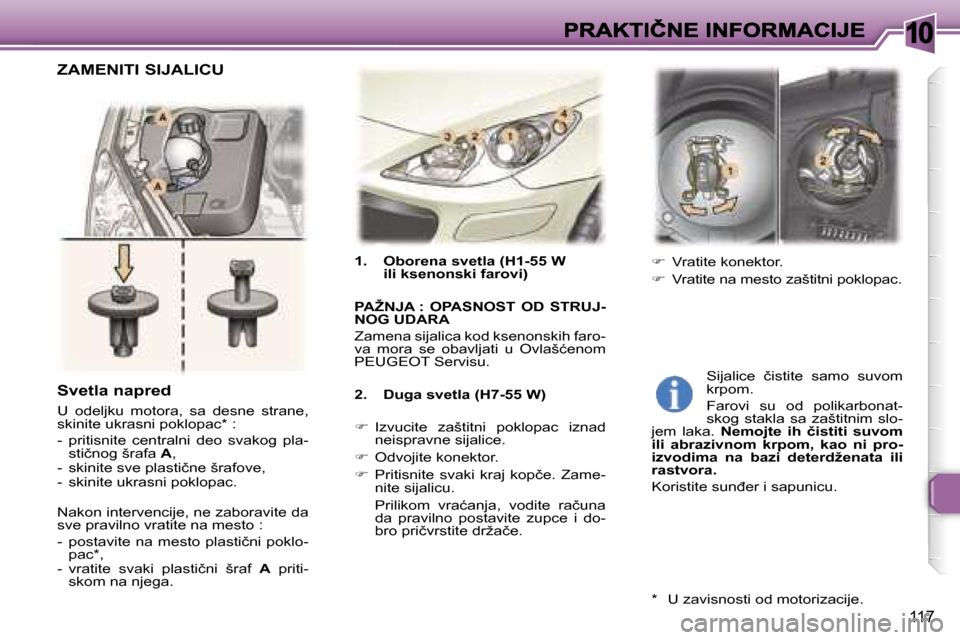

10
117
1. Oborena svetla (H1-55 Wili ksenonski farovi)
PAŽNJA : OPASNOST OD STRUJ-NOG UDARA
Zamena sijalica kod ksenonskih faro-va mora se obavljati u Ovlašćenom PEUGEOT Servisu.
2. Duga svetla (H7-55 W)
 Izvucite zaštitni poklopac iznad neispravne sijalice.
 Odvojite konektor.
 Pritisnite svaki kraj kopče. Zame-nite sijalicu.
Prilikom vraćanja, vodite računa da pravilno postavite zupce i do-bro pričvrstite držače.
 Vratite konektor.
 Vratite na mesto zaštitni poklopac.
Svetla napred
U odeljku motora, sa desne strane, skinite ukrasni poklopac* :
- pritisnite centralni deo svakog pla-stičnog šrafa A, - skinite sve plastične šrafove, - skinite ukrasni poklopac.
Nakon intervencije, ne zaboravite da sve pravilno vratite na mesto :
- postavite na mesto plastični poklo-pac*, - vratite svaki plastični šraf A priti-skom na njega.
Sijalice čistite samo suvom krpom.
Farovi su od polikarbonat-skog stakla sa zaštitnim slo-jem laka. Nemojte ih čistiti suvom ili abrazivnom krpom, kao ni pro-izvodima na bazi deterdženata ili rastvora.
Koristite sunđer i sapunicu.
ZAMENITI SIJALICU
* U zavisnosti od motorizacije.

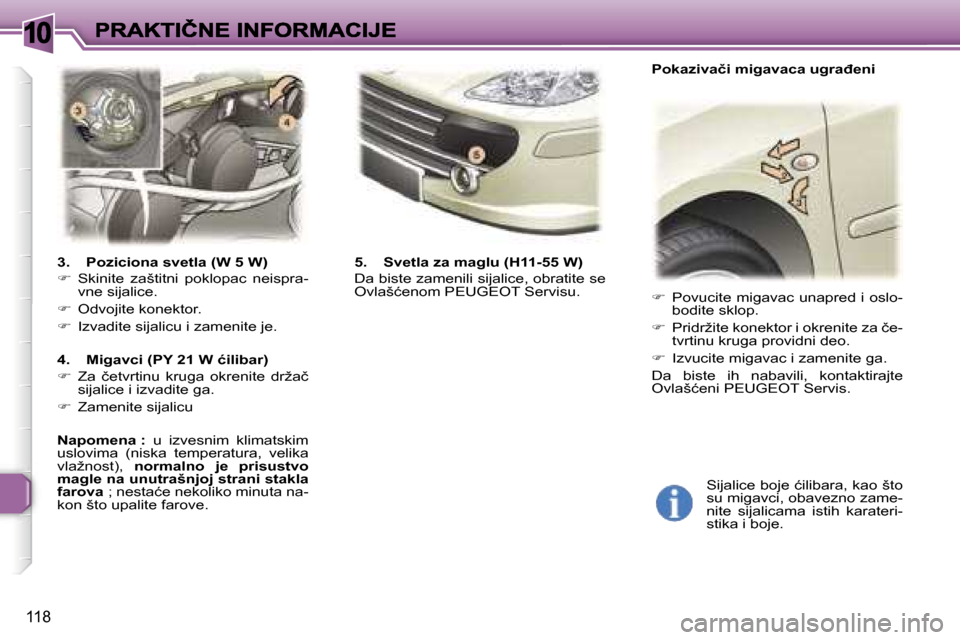

10
118
3. Poziciona svetla (W 5 W)
 Skinite zaštitni poklopac neispra-vne sijalice.
 Odvojite konektor.
 Izvadite sijalicu i zamenite je.
4. Migavci (PY 21 W ćilibar)
 Za četvrtinu kruga okrenite držač sijalice i izvadite ga.
 Zamenite sijalicu
Napomena : u izvesnim klimatskim uslovima (niska temperatura, velika vlažnost), normalno je prisustvo magle na unutrašnjoj strani stakla farova ;nestaće nekoliko minuta na-kon što upalite farove.
5. Svetla za maglu (H11-55 W)
Da biste zamenili sijalice, obratite se Ovlašćenom PEUGEOT Servisu.  Povucite migavac unapred i oslo-bodite sklop.
 Pridržite konektor i okrenite za če-tvrtinu kruga providni deo.
 Izvucite migavac i zamenite ga.
Da biste ih nabavili, kontaktirajte Ovlašćeni PEUGEOT Servis.
Sijalice boje ćilibara, kao što su migavci, obavezno zame-nite sijalicama istih karateri-stika i boje.
Pokazivači migavaca ugrađeni

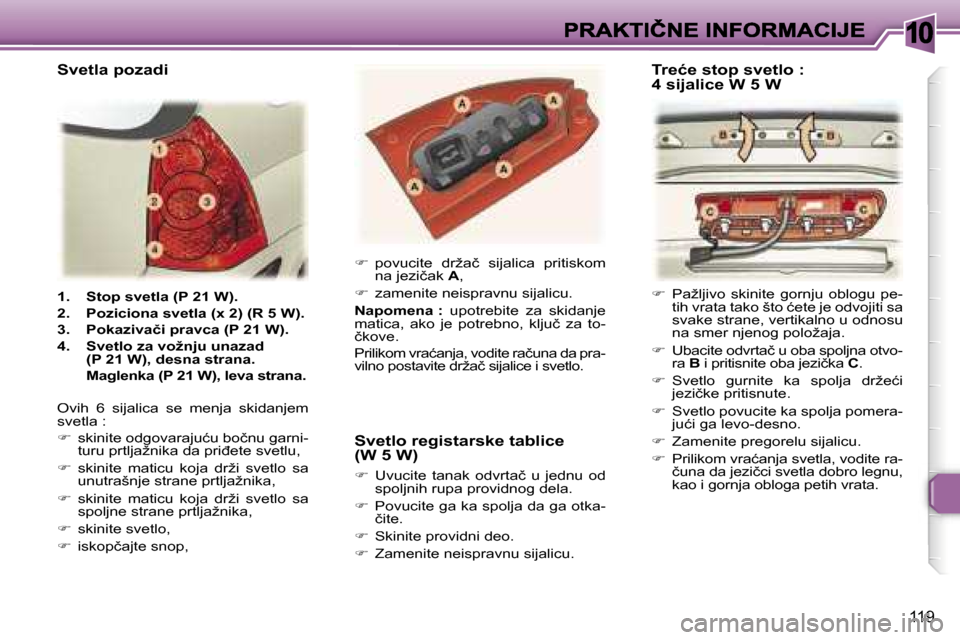

10
119
1. Stop svetla (P 21 W).
2. Poziciona svetla (x 2) (R 5 W).
3. Pokazivači pravca (P 21 W).
4. Svetlo za vožnju unazad (P 21 W), desna strana.
Maglenka (P 21 W), leva strana.
Ovih 6 sijalica se menja skidanjem svetla :
 skinite odgovarajuću bočnu garni-turu prtljažnika da priđete svetlu,
 skinite maticu koja drži svetlo sa unutrašnje strane prtljažnika,
 skinite maticu koja drži svetlo sa spoljne strane prtljažnika,
 skinite svetlo,
 iskopčajte snop,
 povucite držač sijalica pritiskom na jezičak A,
 zamenite neispravnu sijalicu.
Napomena : upotrebite za skidanje matica, ako je potrebno, ključ za to-čkove.
Prilikom vraćanja, vodite računa da pra-vilno postavite držač sijalice i svetlo.
 Pažljivo skinite gornju oblogu pe-tih vrata tako što ćete je odvojiti sa svake strane, vertikalno u odnosu na smer njenog položaja.
 Ubacite odvrtač u oba spoljna otvo-ra B i pritisnite oba jezička C.
 Svetlo gurnite ka spolja držeći jezičke pritisnute.
 Svetlo povucite ka spolja pomera-jući ga levo-desno.
 Zamenite pregorelu sijalicu.
 Prilikom vraćanja svetla, vodite ra-čuna da jezičci svetla dobro legnu, kao i gornja obloga petih vrata.
Svetlo registarske tablice (W 5 W)
 Uvucite tanak odvrtač u jednu od spoljnih rupa providnog dela.
 Povucite ga ka spolja da ga otka-čite.
 Skinite providni deo.
 Zamenite neispravnu sijalicu.
Treće stop svetlo : 4 sijalice W 5 WSvetla pozadi

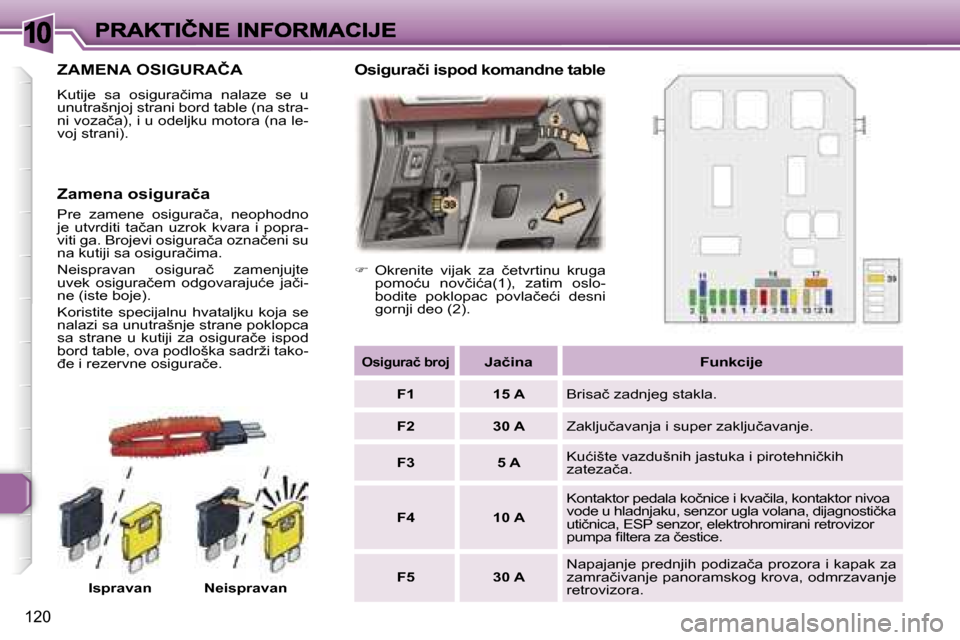

10
120
ZAMENA OSIGURAČA
Kutije sa osiguračima nalaze se u unutrašnjoj strani bord table (na stra-ni vozača), i u odeljku motora (na le-voj strani).
IspravanNeispravan
 Okrenite vijak za četvrtinu kruga pomoću novčića(1), zatim oslo-bodite poklopac povlačeći desni gornji deo (2).
Osigurač brojJačinaFunkcije
F115 ABrisač zadnjeg stakla.
F230 AZaključavanja i super zaključavanje.
F35 AKućište vazdušnih jastuka i pirotehničkih zatezača.
F410 A
Kontaktor pedala kočnice i kvačila, kontaktor nivoa vode u hladnjaku, senzor ugla volana, dijagnostička utičnica, ESP senzor, elektrohromirani retrovizor pumpa filtera za čestice.
F530 ANapajanje prednjih podizača prozora i kapak za zamračivanje panoramskog krova, odmrzavanje retrovizora.
Zamena osigurača
Pre zamene osigurača, neophodno je utvrditi tačan uzrok kvara i popra-viti ga. Brojevi osigurača označeni su na kutiji sa osiguračima.
Neispravan osigurač zamenjujte uvek osiguračem odgovarajuće jači-ne (iste boje).
Koristite specijalnu hvataljku koja se nalazi sa unutrašnje strane poklopca sa strane u kutiji za osigurače ispod bord table, ova podloška sadrži tako-đe i rezervne osigurače.
Osigurači ispod komandne table
