2007 Peugeot 307 Handleiding (in Dutch)

10
116

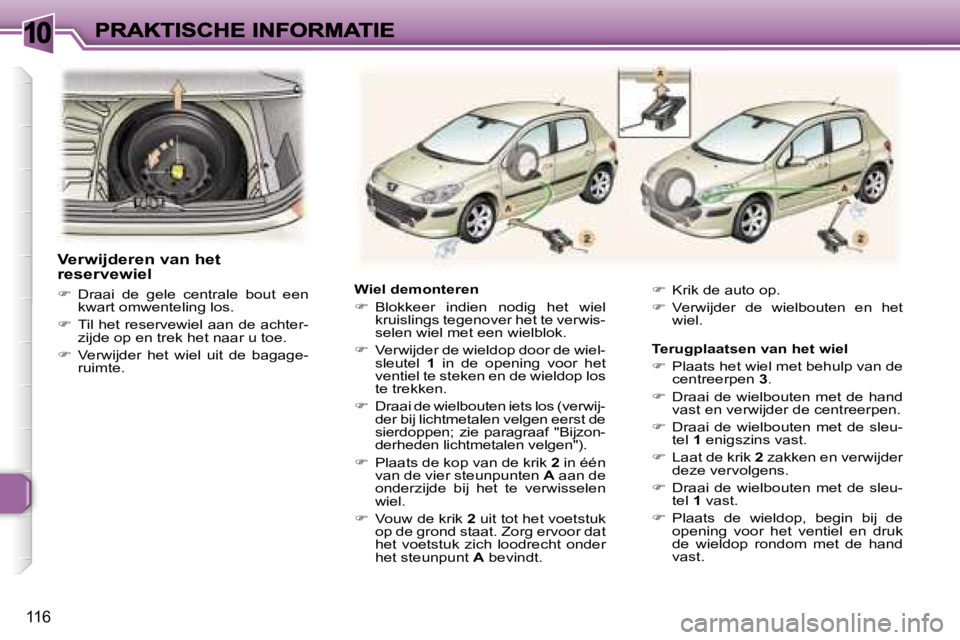

Wiel demonteren
 Blokkeer indien nodig het wiel kruislings tegenover het te verwis-selen wiel met een wielblok.
 Verwijder de wieldop door de wiel-sleutel 1 in de opening voor het ventiel te steken en de wieldop los te trekken.
 Draai de wielbouten iets los (verwij-der bij lichtmetalen velgen eerst de sierdoppen; zie paragraaf "Bijzon-derheden lichtmetalen velgen").
 Plaats de kop van de krik 2 in één van de vier steunpunten A aan de onderzijde bij het te verwisselen wiel.
 Vouw de krik 2 uit tot het voetstuk op de grond staat. Zorg ervoor dat het voetstuk zich loodrecht onder het steunpunt A bevindt.
 Krik de auto op.
 Verwijder de wielbouten en het wiel.
Terugplaatsen van het wiel
 Plaats het wiel met behulp van de centreerpen 3.
 Draai de wielbouten met de hand vast en verwijder de centreerpen.
 Draai de wielbouten met de sleu-tel 1 enigszins vast.
 Laat de krik 2 zakken en verwijder deze vervolgens.
 Draai de wielbouten met de sleu-tel 1 vast.
 Plaats de wieldop, begin bij de opening voor het ventiel en druk de wieldop rondom met de hand vast.
Verwijderen van het reservewiel
 Draai de gele centrale bout een kwart omwenteling los.
 Til het reservewiel aan de achter-zijde op en trek het naar u toe.
 Verwijder het wiel uit de bagage-ruimte.

10
117

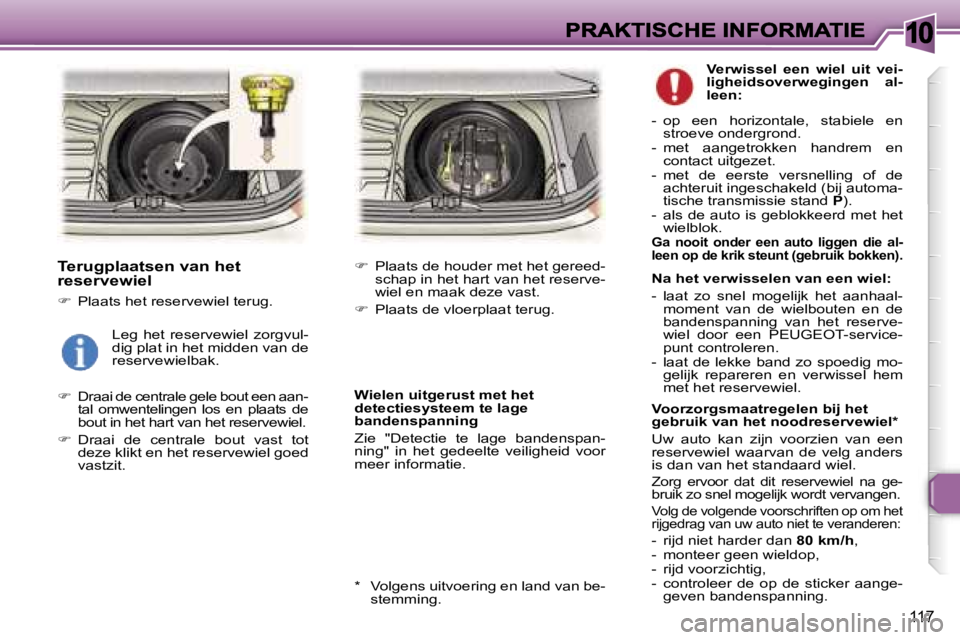

Terugplaatsen van het reservewiel
 Plaats het reservewiel terug.
 Draai de centrale gele bout een aan-tal omwentelingen los en plaats de bout in het hart van het reservewiel.
 Draai de centrale bout vast tot deze klikt en het reservewiel goed vastzit.
 Plaats de houder met het gereed-schap in het hart van het reserve-wiel en maak deze vast.
 Plaats de vloerplaat terug.
Wielen uitgerust met het detectiesysteem te lage bandenspanning
Zie "Detectie te lage bandenspan-ning" in het gedeelte veiligheid voor meer informatie.
* Volgens uitvoering en land van be-stemming.
Leg het reservewiel zorgvul-dig plat in het midden van de reservewielbak.
Verwissel een wiel uit vei-ligheidsoverwegingen al-leen:
- op een horizontale, stabiele en stroeve ondergrond. - met aangetrokken handrem en contact uitgezet. - met de eerste versnelling of de achteruit ingeschakeld (bij automa-tische transmissie stand P).- als de auto is geblokkeerd met het wielblok.Ga nooit onder een auto liggen die al-leen op de krik steunt (gebruik bokken).
Na het verwisselen van een wiel:
- laat zo snel mogelijk het aanhaal-moment van de wielbouten en de bandenspanning van het reserve-wiel door een PEUGEOT-service-punt controleren.- laat de lekke band zo spoedig mo-gelijk repareren en verwissel hem met het reservewiel.
Voorzorgsmaatregelen bij het gebruik van het noodreservewiel*
Uw auto kan zijn voorzien van een reservewiel waarvan de velg anders is dan van het standaard wiel.
Zorg ervoor dat dit reservewiel na ge-bruik zo snel mogelijk wordt vervangen.
Volg de volgende voorschriften op om het rijgedrag van uw auto niet te veranderen:
- rijd niet harder dan 80 km/h,- monteer geen wieldop,- rijd voorzichtig,- controleer de op de sticker aange-geven bandenspanning.

10
121
De wielbouten van de lichtmetalen velgen zijn voorzien van chromen sierdoppen.
Voordat de wielbouten worden losge-draaid dienen de sierdoppen met behulp van het gele gereedschap 6 te worden verwijderd.
Wielen met middendop
Monteren van winterbanden
Als u op uw auto winterbanden met stalen velgen wilt monteren, dient u speciale bouten te gebruiken, die verkrijgbaar zijn bij uw PEUGEOT-dealer.
 schuif het gereedschap voor het verwijderen van de middendop 7in de inkeping van de dop, gebruik het gereedschap als een hefboom door erop te drukken om de dop los te maken, draai de bout los met behulp van de dopsleutel en de wielsleutel.
Indien uw auto is voorzien van een re-servewiel met stalen velg, is het nor-maal dat bij het monteren de ringen van de bouten de velg niet raken. Als de bouten volledig zijn aangedraaid zorgt het conische draagvlak van de bouten voor de bevestiging van het reservewiel.
Deze dopsleutel is u over-handigd bij aflevering van uw auto, gelijktijdig met de reservesleutel en de code-kaart.
Noteer de op de dopsleutel gegra-veerde code nauwkeurig. Met deze code kunt u bij uw PEUGEOT-ser-vicepunt een nieuwe dopsleutel ver-krijgen.
Bijzonderheden lichtmetalen velgen
Monteren van het reservewiel
Antidiefstalbouten
Uw velgen zijn voorzien van antidief-stalbouten, één per wiel.Sierdoppen
Wiel met chromen sierdop
 verwijder de chromen dop,
 draai de bout los met behulp van de dopsleutel en de wielsleutel.

10
118

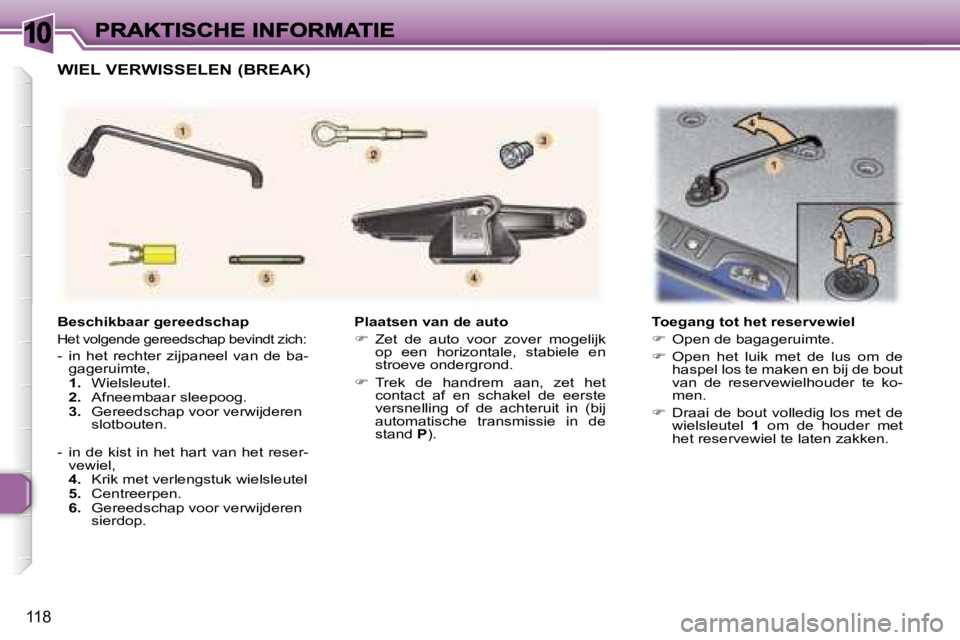

Plaatsen van de auto
 Zet de auto voor zover mogelijk op een horizontale, stabiele en stroeve ondergrond.
 Trek de handrem aan, zet het contact af en schakel de eerste versnelling of de achteruit in (bij automatische transmissie in de stand P).
Toegang tot het reservewiel
 Open de bagageruimte.
 Open het luik met de lus om de haspel los te maken en bij de bout van de reservewielhouder te ko-men.
 Draai de bout volledig los met de wielsleutel 1 om de houder met het reservewiel te laten zakken.
Beschikbaar gereedschap
Het volgende gereedschap bevindt zich:
- in het rechter zijpaneel van de ba-gageruimte,1. Wielsleutel.2. Afneembaar sleepoog.3. Gereedschap voor verwijderen slotbouten.
- in de kist in het hart van het reser-vewiel,4. Krik met verlengstuk wielsleutel5. Centreerpen.6. Gereedschap voor verwijderen sierdop.
WIEL VERWISSELEN (BREAK)

10
119

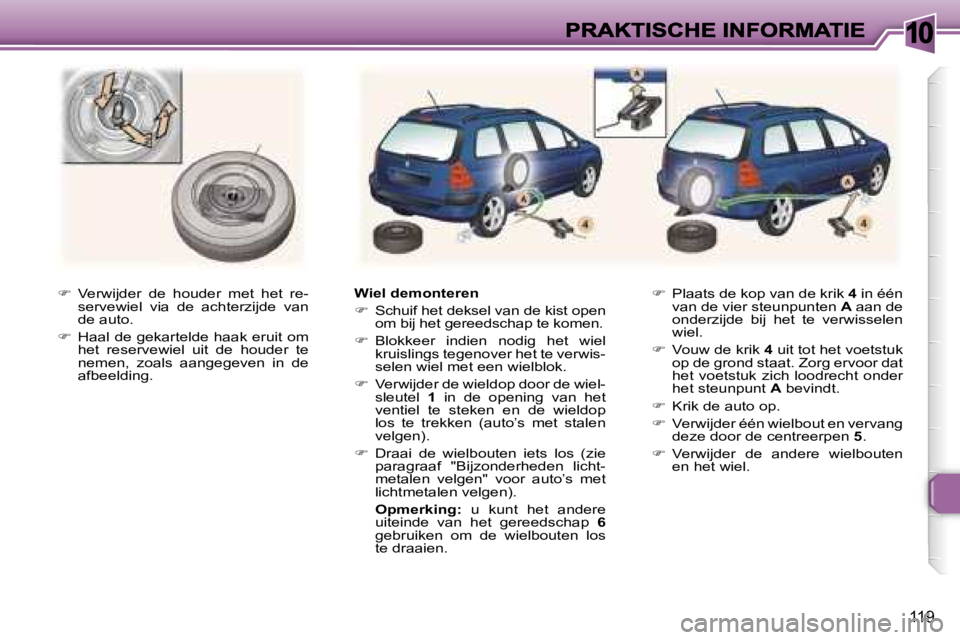

 Verwijder de houder met het re-servewiel via de achterzijde van de auto.
 Haal de gekartelde haak eruit om het reservewiel uit de houder te nemen, zoals aangegeven in de afbeelding.
Wiel demonteren
 Schuif het deksel van de kist open om bij het gereedschap te komen.
 Blokkeer indien nodig het wiel kruislings tegenover het te verwis-selen wiel met een wielblok.
 Verwijder de wieldop door de wiel-sleutel 1 in de opening van het ventiel te steken en de wieldop los te trekken (auto’s met stalen velgen).
 Draai de wielbouten iets los (zie paragraaf "Bijzonderheden licht-metalen velgen" voor auto’s met lichtmetalen velgen).
Opmerking: u kunt het andere uiteinde van het gereedschap 6gebruiken om de wielbouten los te draaien.
 Plaats de kop van de krik 4 in één van de vier steunpunten A aan de onderzijde bij het te verwisselen wiel.
 Vouw de krik 4 uit tot het voetstuk op de grond staat. Zorg ervoor dat het voetstuk zich loodrecht onder het steunpunt A bevindt.
 Krik de auto op.
 Verwijder één wielbout en vervang deze door de centreerpen 5.
 Verwijder de andere wielbouten en het wiel.

10
120

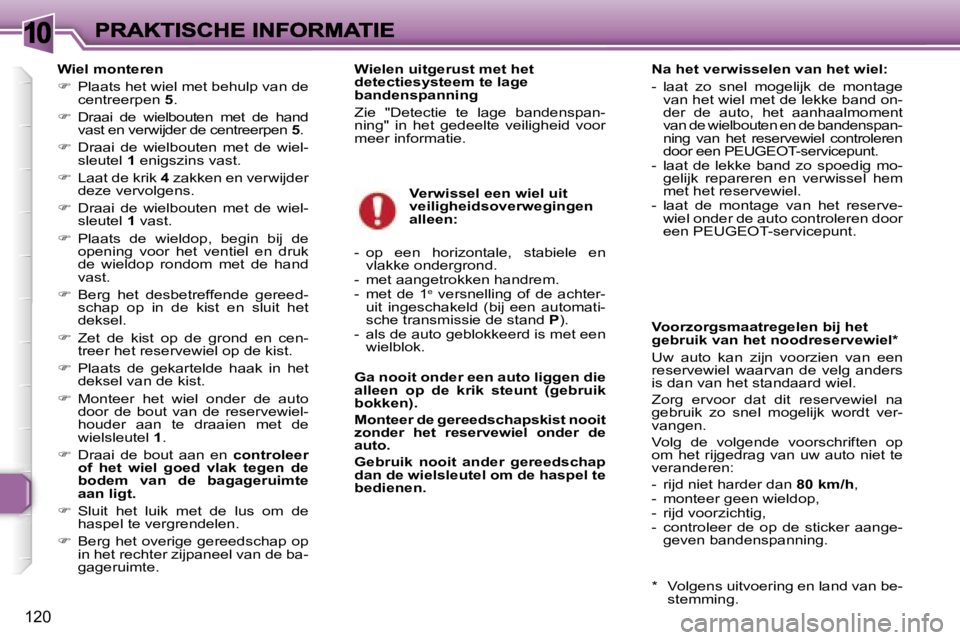

Wiel monteren
 Plaats het wiel met behulp van de centreerpen 5.
 Draai de wielbouten met de hand vast en verwijder de centreerpen 5.
 Draai de wielbouten met de wiel-sleutel 1 enigszins vast.
 Laat de krik 4 zakken en verwijder deze vervolgens.
 Draai de wielbouten met de wiel-sleutel 1 vast.
 Plaats de wieldop, begin bij de opening voor het ventiel en druk de wieldop rondom met de hand vast.
 Berg het desbetreffende gereed-schap op in de kist en sluit het deksel.
 Zet de kist op de grond en cen-treer het reservewiel op de kist.
 Plaats de gekartelde haak in het deksel van de kist.
 Monteer het wiel onder de auto door de bout van de reservewiel-houder aan te draaien met de wielsleutel 1.
 Draai de bout aan en controleer of het wiel goed vlak tegen de bodem van de bagageruimte aan ligt.
 Sluit het luik met de lus om de haspel te vergrendelen.
 Berg het overige gereedschap op in het rechter zijpaneel van de ba-gageruimte.
Verwissel een wiel uit veiligheidsoverwegingen alleen:
- op een horizontale, stabiele en vlakke ondergrond.- met aangetrokken handrem.- met de 1e versnelling of de achter-uit ingeschakeld (bij een automati-sche transmissie de stand P).- als de auto geblokkeerd is met een wielblok.
Ga nooit onder een auto liggen die alleen op de krik steunt (gebruik bokken).
Monteer de gereedschapskist nooit zonder het reservewiel onder de auto.
Gebruik nooit ander gereedschap dan de wielsleutel om de haspel te bedienen.
Voorzorgsmaatregelen bij het gebruik van het noodreservewiel*
Uw auto kan zijn voorzien van een reservewiel waarvan de velg anders is dan van het standaard wiel.
Zorg ervoor dat dit reservewiel na gebruik zo snel mogelijk wordt ver-vangen.
Volg de volgende voorschriften op om het rijgedrag van uw auto niet te veranderen:
- rijd niet harder dan 80 km/h,- monteer geen wieldop,- rijd voorzichtig,- controleer de op de sticker aange-geven bandenspanning.
* Volgens uitvoering en land van be-stemming.
Na het verwisselen van het wiel:
- laat zo snel mogelijk de montage van het wiel met de lekke band on-der de auto, het aanhaalmoment van de wielbouten en de bandenspan-ning van het reservewiel controleren door een PEUGEOT-servicepunt.- laat de lekke band zo spoedig mo-gelijk repareren en verwissel hem met het reservewiel.- laat de montage van het reserve-wiel onder de auto controleren door een PEUGEOT-servicepunt.
Wielen uitgerust met het detectiesysteem te lage bandenspanning
Zie "Detectie te lage bandenspan-ning" in het gedeelte veiligheid voor meer informatie.

10
121

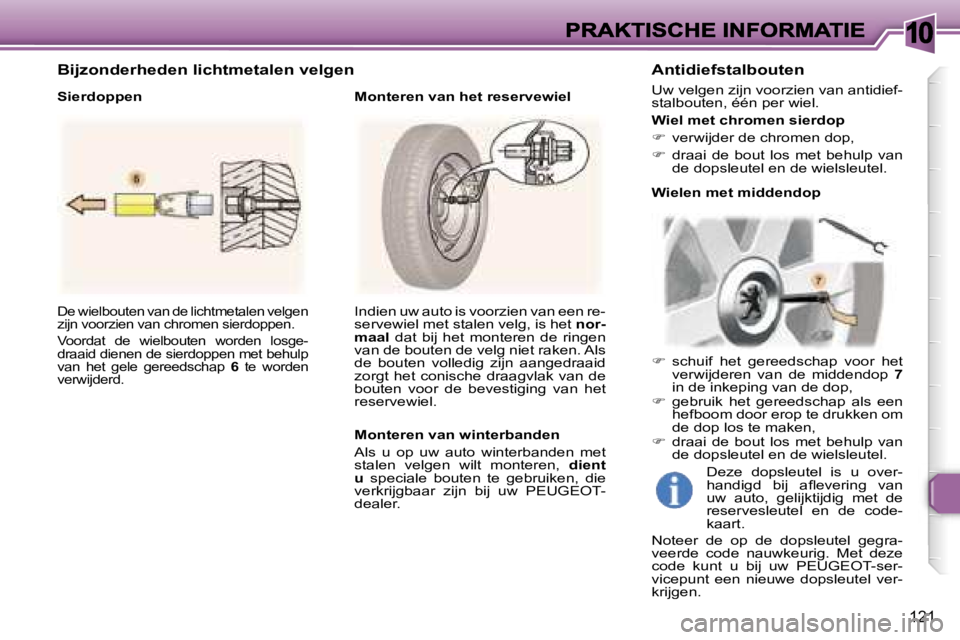

De wielbouten van de lichtmetalen velgen zijn voorzien van chromen sierdoppen.
Voordat de wielbouten worden losge-draaid dienen de sierdoppen met behulp van het gele gereedschap 6 te worden verwijderd.
Wielen met middendop
Monteren van winterbanden
Als u op uw auto winterbanden met stalen velgen wilt monteren, dient u speciale bouten te gebruiken, die verkrijgbaar zijn bij uw PEUGEOT-dealer.
 schuif het gereedschap voor het verwijderen van de middendop 7in de inkeping van de dop, gebruik het gereedschap als een hefboom door erop te drukken om de dop los te maken, draai de bout los met behulp van de dopsleutel en de wielsleutel.
Indien uw auto is voorzien van een re-servewiel met stalen velg, is het nor-maal dat bij het monteren de ringen van de bouten de velg niet raken. Als de bouten volledig zijn aangedraaid zorgt het conische draagvlak van de bouten voor de bevestiging van het reservewiel.
Deze dopsleutel is u over-handigd bij aflevering van uw auto, gelijktijdig met de reservesleutel en de code-kaart.
Noteer de op de dopsleutel gegra-veerde code nauwkeurig. Met deze code kunt u bij uw PEUGEOT-ser-vicepunt een nieuwe dopsleutel ver-krijgen.
Bijzonderheden lichtmetalen velgen
Monteren van het reservewiel
Antidiefstalbouten
Uw velgen zijn voorzien van antidief-stalbouten, één per wiel.Sierdoppen
Wiel met chromen sierdop
 verwijder de chromen dop,
 draai de bout los met behulp van de dopsleutel en de wielsleutel.

10
122

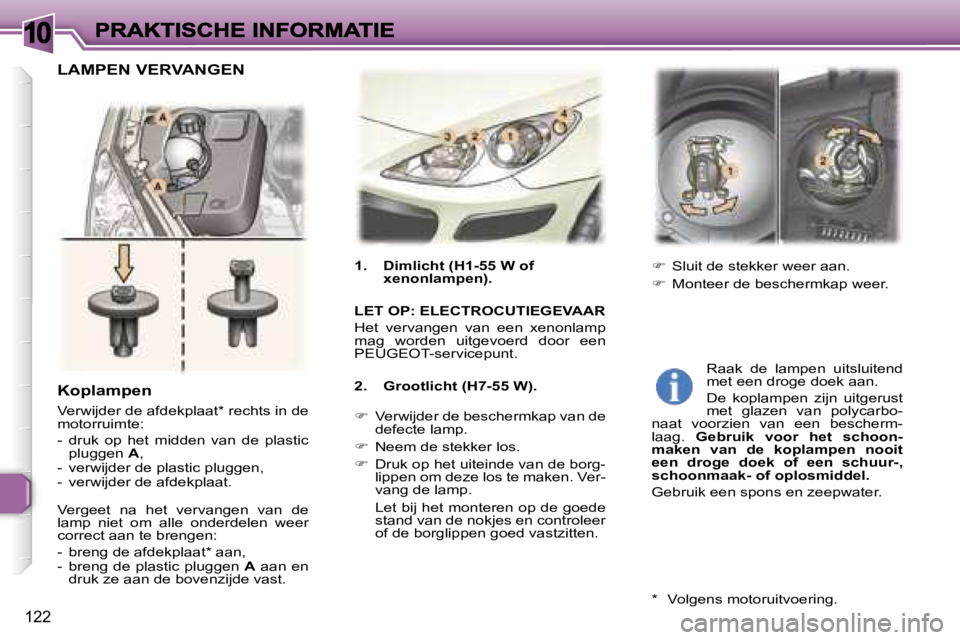

Koplampen
Verwijder de afdekplaat* rechts in de motorruimte:
- druk op het midden van de plastic pluggen A,- verwijder de plastic pluggen,- verwijder de afdekplaat.
Vergeet na het vervangen van de lamp niet om alle onderdelen weer correct aan te brengen:
- breng de afdekplaat* aan,- breng de plastic pluggen A aan en druk ze aan de bovenzijde vast.
Raak de lampen uitsluitend met een droge doek aan.
De koplampen zijn uitgerust met glazen van polycarbo-naat voorzien van een bescherm-laag. Gebruik voor het schoon-maken van de koplampen nooit een droge doek of een schuur-, schoonmaak- of oplosmiddel.
Gebruik een spons en zeepwater.
* Volgens motoruitvoering.
1. Dimlicht (H1-55 W of xenonlampen).
LET OP: ELECTROCUTIEGEVAAR
Het vervangen van een xenonlamp mag worden uitgevoerd door een PEUGEOT-servicepunt.
2. Grootlicht (H7-55 W).
 Verwijder de beschermkap van de defecte lamp.
 Neem de stekker los.
 Druk op het uiteinde van de borg-lippen om deze los te maken. Ver-vang de lamp.
Let bij het monteren op de goede stand van de nokjes en controleer of de borglippen goed vastzitten.
 Sluit de stekker weer aan.
 Monteer de beschermkap weer.
LAMPEN VERVANGEN
