2007 PEUGEOT 207 Omistajan Käsikirja (in Finnish)

i
i
137
Varapyörän esilleotto (SW)
Varapyörä on auton tavaratilan lattian alla.
Varapyörä on automallin mukaan joko metallivanteella varustettu tai erikois-kapea.
Katso esilleotto-ohjeet kohdasta Työka-lujen sijainti.
Varapyörän irrottaminen
 Kierrä keltaista keskiruuvia.
 Nosta varapyörää sen takaa itseäsi kohti.
 Nosta pyörä tavaratilasta.
Varapyörän paikoilleenlaitto
 Nosta pyörä paikoilleen omaan ko-loonsa.
 Kierrä keltaista keskiruuvia muuta-ma kierros ja laita se omalle paikal-leen pyörän keskelle.
 Kiristä keskiruuvi tiukkaan kiinni kun-nes kuuluu ääni, jotta pyörä pysyy hyvin paikoillaan.
 Aseta työkalulaatikko omalle paikal-leen pyörän keskelle.
 Laske tavaratilan lattia takaisin alas.

i
138

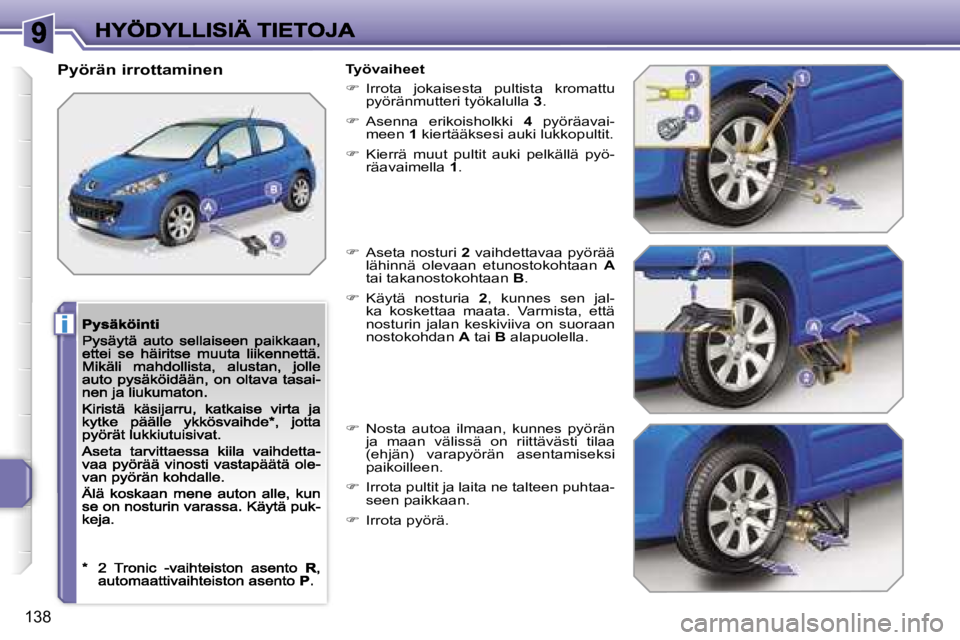

Pyörän irrottaminenTyövaiheet
 Irrota jokaisesta pultista kromattu pyöränmutteri työkalulla 3.
 Asenna erikoisholkki 4 pyöräavai-meen 1 kiertääksesi auki lukkopultit.
 Kierrä muut pultit auki pelkällä pyö-räavaimella 1.
 Aseta nosturi 2 vaihdettavaa pyörää lähinnä olevaan etunostokohtaan Atai takanostokohtaan B.
 Käytä nosturia 2, kunnes sen jal-ka koskettaa maata. Varmista, että nosturin jalan keskiviiva on suoraan nostokohdan A tai B alapuolella.
 Nosta autoa ilmaan, kunnes pyörän ja maan välissä on riittävästi tilaa (ehjän) varapyörän asentamiseksi paikoilleen.
 Irrota pultit ja laita ne talteen puhtaa-seen paikkaan.
 Irrota pyörä.

i
139

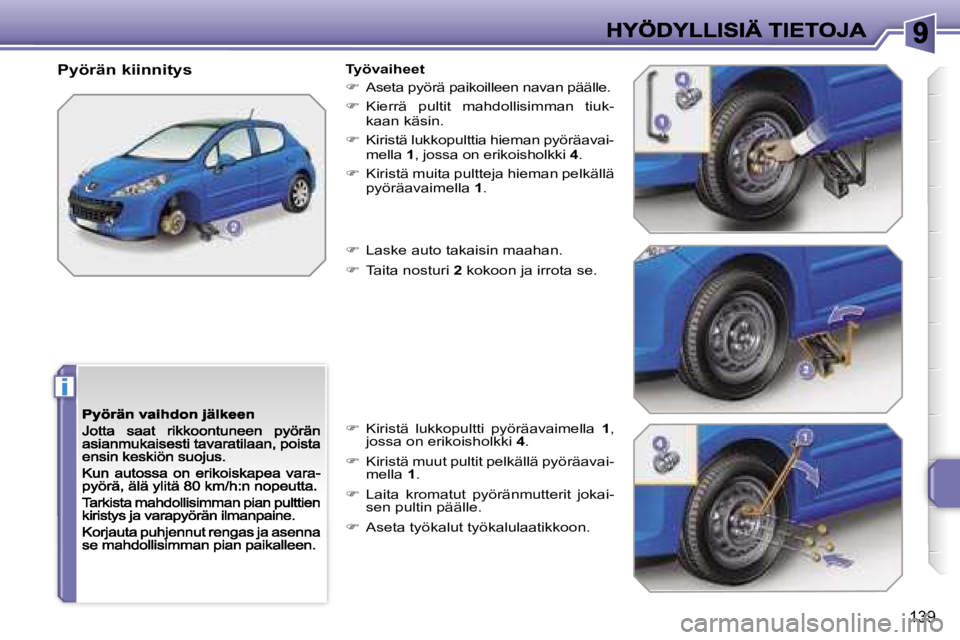

Pyörän kiinnitysTyövaiheet
 Aseta pyörä paikoilleen navan päälle.
 Kierrä pultit mahdollisimman tiuk-kaan käsin.
 Kiristä lukkopulttia hieman pyöräavai-mella 1, jossa on erikoisholkki 4.
 Kiristä muita pultteja hieman pelkällä pyöräavaimella 1.
 Laske auto takaisin maahan.
 Taita nosturi 2 kokoon ja irrota se.
 Kiristä lukkopultti pyöräavaimella 1, jossa on erikoisholkki 4.
 Kiristä muut pultit pelkällä pyöräavai-mella 1.
 Laita kromatut pyöränmutterit jokai-sen pultin päälle.
 Aseta työkalut työkalulaatikkoon.

!
i
i
140

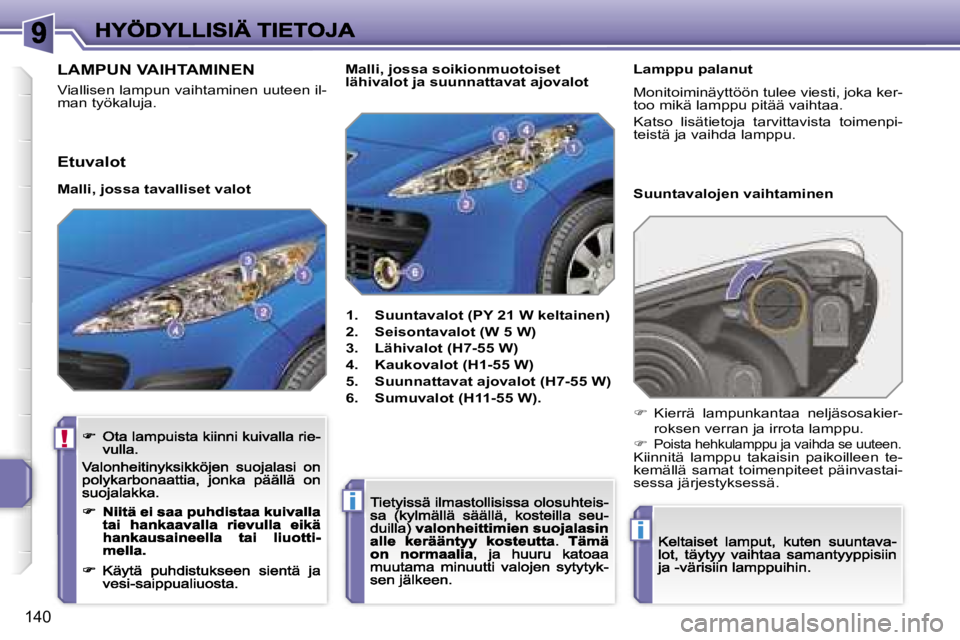

LAMPUN VAIHTAMINEN
Viallisen lampun vaihtaminen uuteen il-man työkaluja.
1. Suuntavalot (PY 21 W keltainen)
2. Seisontavalot (W 5 W)
3. Lähivalot (H7-55 W)
4. Kaukovalot (H1-55 W)
5. Suunnattavat ajovalot (H7-55 W)
6. Sumuvalot (H11-55 W).
Suuntavalojen vaihtaminen
Malli, jossa soikionmuotoiset lähivalot ja suunnattavat ajovalot
 Kierrä lampunkantaa neljäsosakier-roksen verran ja irrota lamppu.Poista hehkulamppu ja vaihda se uuteen.Kiinnitä lamppu takaisin paikoilleen te-kemällä samat toimenpiteet päinvastai-sessa järjestyksessä.
Etuvalot
Malli, jossa tavalliset valot
Lamppu palanut
Monitoiminäyttöön tulee viesti, joka ker-too mikä lamppu pitää vaihtaa.
Katso lisätietoja tarvittavista toimenpi-teistä ja vaihda lamppu.

141

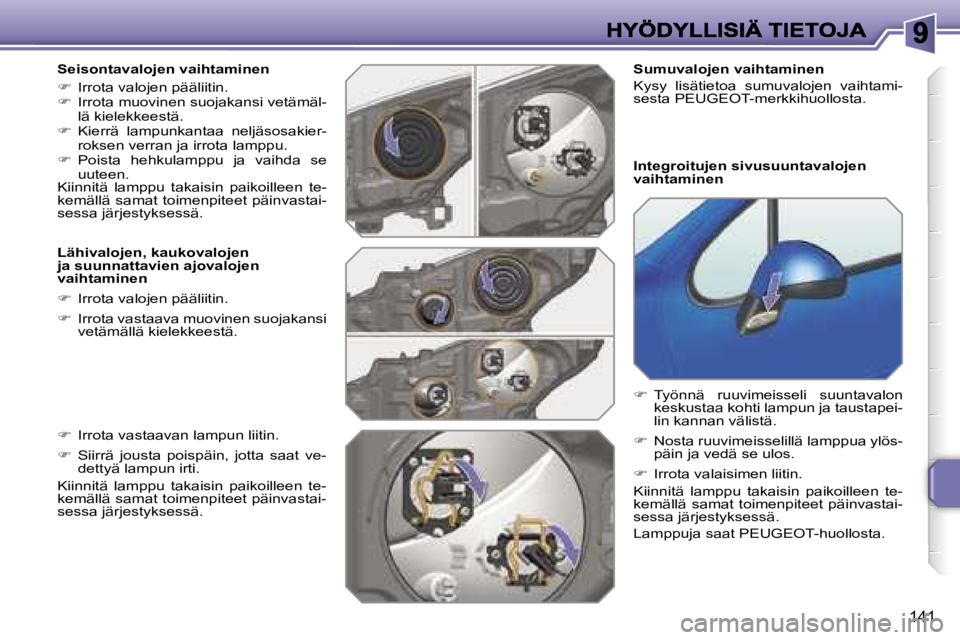

Seisontavalojen vaihtaminen
 Irrota valojen pääliitin. Irrota muovinen suojakansi vetämäl-lä kielekkeestä. Kierrä lampunkantaa neljäsosakier-roksen verran ja irrota lamppu. Poista hehkulamppu ja vaihda se uuteen.Kiinnitä lamppu takaisin paikoilleen te-kemällä samat toimenpiteet päinvastai-sessa järjestyksessä.
Lähivalojen, kaukovalojen ja suunnattavien ajovalojen vaihtaminen
 Irrota valojen pääliitin.
 Irrota vastaava muovinen suojakansi vetämällä kielekkeestä.
Integroitujen sivusuuntavalojen vaihtaminen
 Työnnä ruuvimeisseli suuntavalon keskustaa kohti lampun ja taustapei-lin kannan välistä.
 Nosta ruuvimeisselillä lamppua ylös-päin ja vedä se ulos.
 Irrota valaisimen liitin.
Kiinnitä lamppu takaisin paikoilleen te-kemällä samat toimenpiteet päinvastai-sessa järjestyksessä.
Lamppuja saat PEUGEOT-huollosta.
 Irrota vastaavan lampun liitin.
 Siirrä jousta poispäin, jotta saat ve-dettyä lampun irti.
Kiinnitä lamppu takaisin paikoilleen te-kemällä samat toimenpiteet päinvastai-sessa järjestyksessä.
Sumuvalojen vaihtaminen
Kysy lisätietoa sumuvalojen vaihtami-sesta PEUGEOT-merkkihuollosta.

ii
142
Takavalot (sedan)
1. Jarruvalot (P 21 W)
2. Seisontavalot (R 5 W)
3. Sumuvalot (P 21 W)
4. Suuntavalot (PY 21 W keltainen)
5. Peruutusvalot (P 21 W)
Lamppujen vaihtaminen
Nämä viisi hehkulamppua vaihdetaan tavaratilan ulkopuolelta seuraavasti:
 irrota lampun kiinnitysruuvi
 vedä lamppu ulos ulkopuolelta käsin
 irrota lampun liitin
 irrota lampun tiiviste
 paina neljää kielekettä ja irrota lam-punkanta
 kierrä lamppua 1/4 kierrosta ja vaih-da se.
Kiinnitä lamppu takaisin paikoilleen te-kemällä samat toimenpiteet päinvastai-sessa järjestyksessä.

143

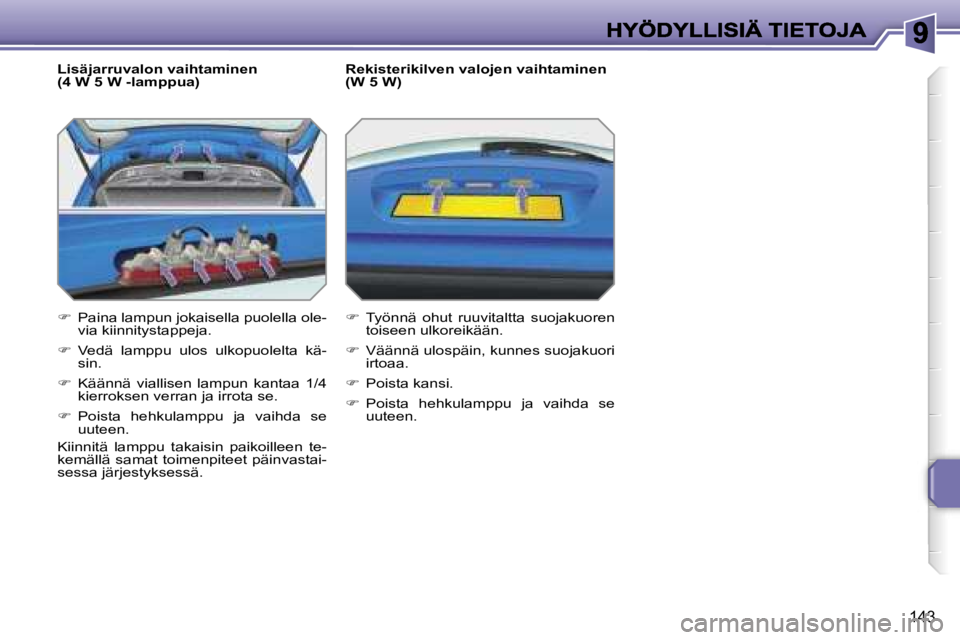

Lisäjarruvalon vaihtaminen (4 W 5 W -lamppua)
 Paina lampun jokaisella puolella ole-via kiinnitystappeja.
 Vedä lamppu ulos ulkopuolelta kä-sin.
 Käännä viallisen lampun kantaa 1/4 kierroksen verran ja irrota se.
 Poista hehkulamppu ja vaihda se uuteen.
Kiinnitä lamppu takaisin paikoilleen te-kemällä samat toimenpiteet päinvastai-sessa järjestyksessä.
Rekisterikilven valojen vaihtaminen (W 5 W)
 Työnnä ohut ruuvitaltta suojakuoren toiseen ulkoreikään.
 Väännä ulospäin, kunnes suojakuori irtoaa.
 Poista kansi.
 Poista hehkulamppu ja vaihda se uuteen.

i
144

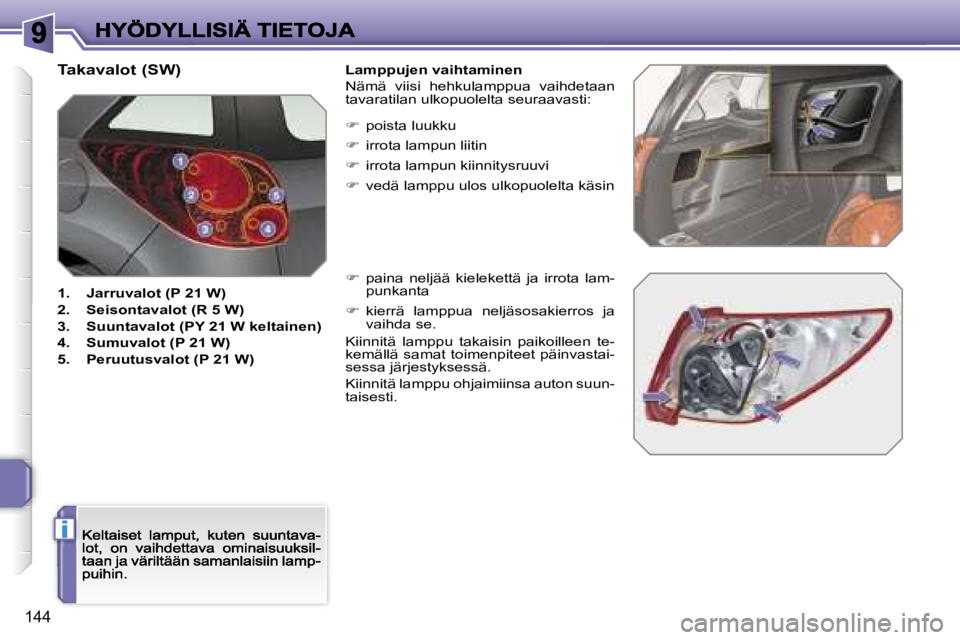

Takavalot (SW)
1. Jarruvalot (P 21 W)
2. Seisontavalot (R 5 W)
3. Suuntavalot (PY 21 W keltainen)
4. Sumuvalot (P 21 W)
5. Peruutusvalot (P 21 W)
Lamppujen vaihtaminen
Nämä viisi hehkulamppua vaihdetaan tavaratilan ulkopuolelta seuraavasti:
 poista luukku
 irrota lampun liitin
 irrota lampun kiinnitysruuvi
 vedä lamppu ulos ulkopuolelta käsin
 paina neljää kielekettä ja irrota lam-punkanta
 kierrä lamppua neljäsosakierros ja vaihda se.
Kiinnitä lamppu takaisin paikoilleen te-kemällä samat toimenpiteet päinvastai-sessa järjestyksessä.
Kiinnitä lamppu ohjaimiinsa auton suun-taisesti.
