2007 PEUGEOT 207 Betriebsanleitungen (in German)

i
i
137

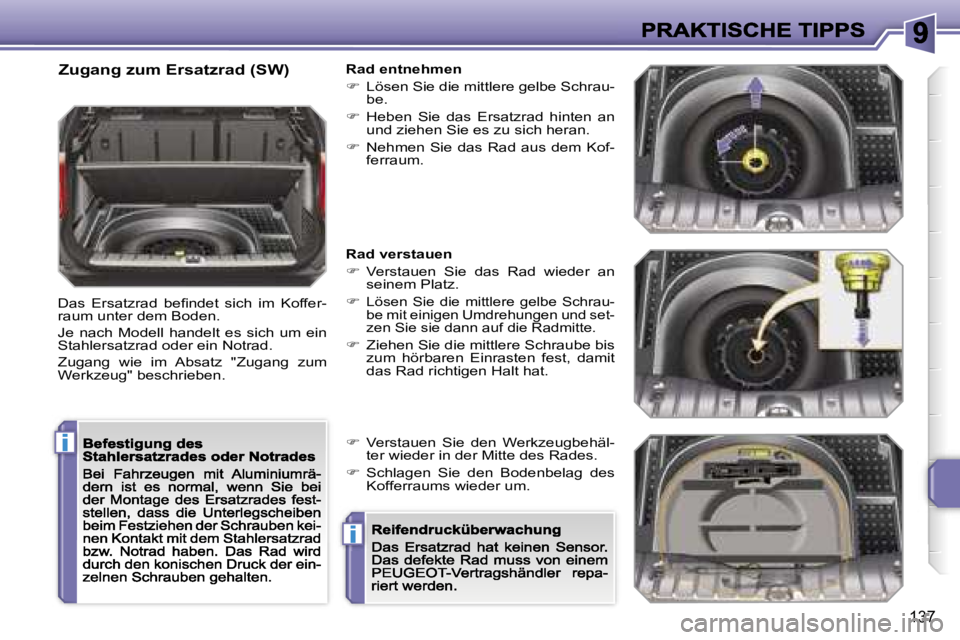

Zugang zum Ersatzrad (SW)
Das Ersatzrad befindet sich im Koffer-raum unter dem Boden.
Je nach Modell handelt es sich um ein Stahlersatzrad oder ein Notrad.
Zugang wie im Absatz "Zugang zum Werkzeug" beschrieben.
Rad entnehmen
 Lösen Sie die mittlere gelbe Schrau-be.
 Heben Sie das Ersatzrad hinten an und ziehen Sie es zu sich heran.
 Nehmen Sie das Rad aus dem Kof-ferraum.
Rad verstauen
 Verstauen Sie das Rad wieder an seinem Platz.
Lösen Sie die mittlere gelbe Schrau-be mit einigen Umdrehungen und set-zen Sie sie dann auf die Radmitte.
 Ziehen Sie die mittlere Schraube bis zum hörbaren Einrasten fest, damit das Rad richtigen Halt hat.
 Verstauen Sie den Werkzeugbehäl-ter wieder in der Mitte des Rades.
 Schlagen Sie den Bodenbelag des Kofferraums wieder um.

i
138

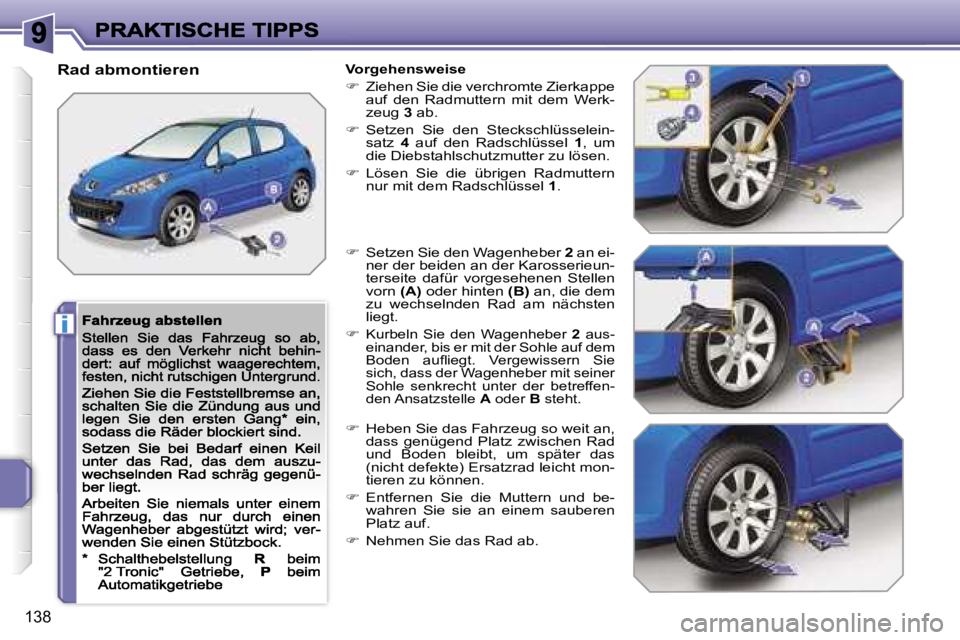

Rad abmontieren Vorgehensweise
 Ziehen Sie die verchromte Zierkappe auf den Radmuttern mit dem Werk-zeug 3 ab.
 Setzen Sie den Steckschlüsselein-satz 4 auf den Radschlüssel 1, um die Diebstahlschutzmutter zu lösen.
 Lösen Sie die übrigen Radmuttern nur mit dem Radschlüssel 1.
 Setzen Sie den Wagenheber 2 an ei-ner der beiden an der Karosserieun-terseite dafür vorgesehenen Stellen vorn (A) oder hinten (B) an, die dem zu wechselnden Rad am nächsten liegt.
 Kurbeln Sie den Wagenheber 2 aus-einander, bis er mit der Sohle auf dem Boden aufliegt. Vergewissern Sie sich, dass der Wagenheber mit seiner Sohle senkrecht unter der betreffen-den Ansatzstelle A oder B steht.
 Heben Sie das Fahrzeug so weit an, dass genügend Platz zwischen Rad und Boden bleibt, um später das (nicht defekte) Ersatzrad leicht mon-tieren zu können.
 Entfernen Sie die Muttern und be-wahren Sie sie an einem sauberen Platz auf.
 Nehmen Sie das Rad ab.

i
139

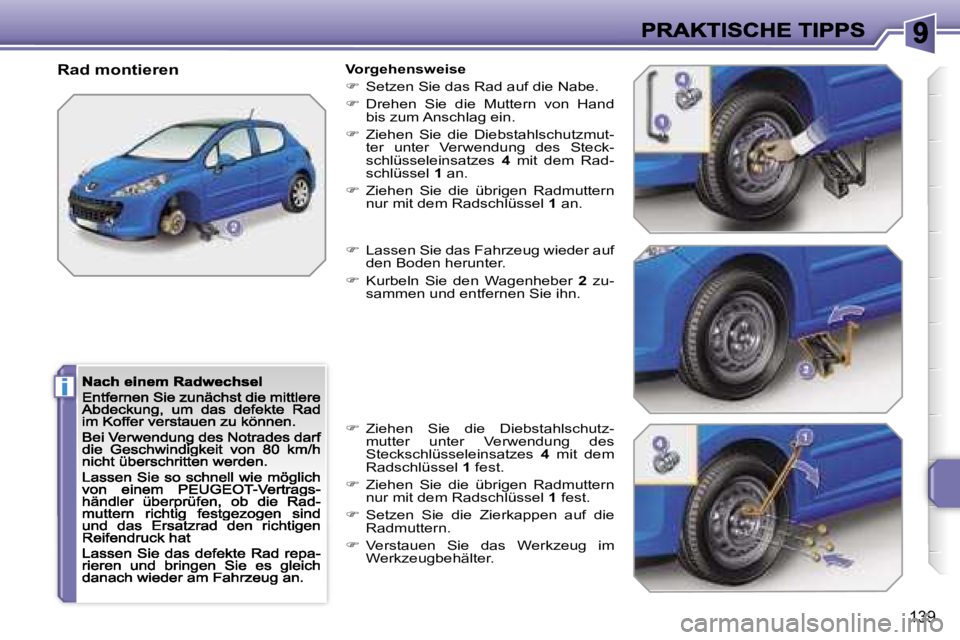

Rad montierenVorgehensweise
 Setzen Sie das Rad auf die Nabe.
 Drehen Sie die Muttern von Hand bis zum Anschlag ein.
 Ziehen Sie die Diebstahlschutzmut-ter unter Verwendung des Steck-schlüsseleinsatzes 4 mit dem Rad-schlüssel 1 an.
 Ziehen Sie die übrigen Radmuttern nur mit dem Radschlüssel 1 an.
 Lassen Sie das Fahrzeug wieder auf den Boden herunter.
 Kurbeln Sie den Wagenheber 2 zu-sammen und entfernen Sie ihn.
 Ziehen Sie die Diebstahlschutz-mutter unter Verwendung des Steckschlüsseleinsatzes 4 mit dem Radschlüssel 1 fest.
 Ziehen Sie die übrigen Radmuttern nur mit dem Radschlüssel 1 fest.
 Setzen Sie die Zierkappen auf die Radmuttern.
 Verstauen Sie das Werkzeug im Werkzeugbehälter.

!
i
i
140

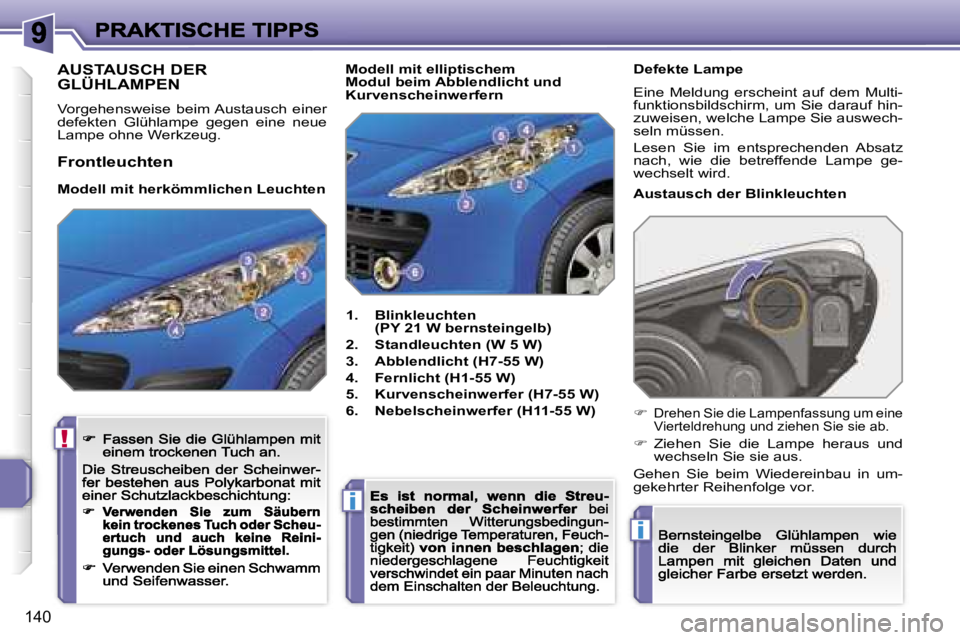

AUSTAUSCH DER
GLÜHLAMPEN
Vorgehensweise beim Austausch einer defekten Glühlampe gegen eine neue Lampe ohne Werkzeug.
1. Blinkleuchten (PY 21 W bernsteingelb)
2. Standleuchten (W 5 W)
3. Abblendlicht (H7-55 W)
4. Fernlicht (H1-55 W)
5. Kurvenscheinwerfer (H7-55 W)
6. Nebelscheinwerfer (H11-55 W)
Austausch der Blinkleuchten
Modell mit elliptischem Modul beim Abblendlicht und Kurvenscheinwerfern
Drehen Sie die Lampenfassung um eine Vierteldrehung und ziehen Sie sie ab.
 Ziehen Sie die Lampe heraus und wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in um-gekehrter Reihenfolge vor.
Frontleuchten
Modell mit herkömmlichen Leuchten
Defekte Lampe
Eine Meldung erscheint auf dem Multi-funktionsbildschirm, um Sie darauf hin-zuweisen, welche Lampe Sie auswech-seln müssen.
Lesen Sie im entsprechenden Absatz nach, wie die betreffende Lampe ge-wechselt wird.

141
Austausch der Standleuchten Klemmen Sie den Hauptsteckverbin-der des Scheinwerfers ab. Klemmen Sie den Hauptsteckverbin- Klemmen Sie den Hauptsteckverbin-
Entfernen Sie die Kunststoffschutzkap-pe, indem Sie an der Sperrfeder ziehen.Entfernen Sie die Kunststoffschutzkap-Entfernen Sie die Kunststoffschutzkap-
 Drehen Sie die Lampenfassung um eine Vierteldrehung und ziehen Sie Drehen Sie die Lampenfassung um Drehen Sie die Lampenfassung um
sie ab. eine Vierteldrehung und ziehen Sie eine Vierteldrehung und ziehen Sie
 Ziehen Sie die Lampe heraus und wechseln Sie sie aus. Ziehen Sie die Lampe heraus und Ziehen Sie die Lampe heraus und
Gehen Sie beim Wiedereinbau in um-gekehrter Reihenfolge vor.
Austausch der Glühlampen des Abblendlichts, des Fernlichts oder der Kurvenscheinwerfer
 Klemmen Sie den Hauptsteckverbin-der des Scheinwerfers ab.
 Entfernen Sie die betreffende Kunst-stoffschutzkappe, indem Sie an der Sperrfeder ziehen.
Austausch der integrierten seitlichen Zusatzblinker
 Setzen Sie einen Schraubenzieher etwa in der Mitte des Zusatzblinkers zwischen diesem und der Basis des Außenspiegels an.
 Hebeln Sie den Zusatzblinker mit dem Schraubenzieher heraus und ziehen Sie ihn ab.
 Klemmen Sie den Steckverbinder des Zusatzblinkers ab.
Gehen Sie beim Wiedereinbau in um-gekehrter Reihenfolge vor.
 Klemmen Sie den Steckverbinder der betreffenden Leuchte ab.
 Spreizen Sie die Feder, um die Glüh-lampe freizugeben und ziehen Sie sie ab.
Gehen Sie beim Wiedereinbau in um-gekehrter Reihenfolge vor.
Austausch der Glühlampen der Nebelscheinwerfer
Wenden Sie sich zum Austauschen die-ser Glühlampen an einen PEUGEOT-Vertragshändler.

ii
142
Heckleuchten (Limousine)
1. Bremsleuchten (P 21 W)
2. Standleuchten (R 5 W)
3. Nebelleuchten (P 21 W)
4. Blinker (PY 21 W, bernsteingelb)
5. Rückfahrscheinwerfer (P 21 W)
Austausch der Glühlampen
Diese fünf Lampen werden von der Kof-ferraumaußenseite her gewechselt:
 Entfernen Sie die Befestigungs-schraube der Leuchte.
 Ziehen Sie die Leuchte von außen heraus.
 Klemmen Sie den Steckverbinder der Leuchte ab.
 Entfernen Sie die Dichtung von der Leuchte.
Drücken Sie auf die vier Sperrfedern und ziehen Sie den Lampenträger ab.
 Drehen Sie die Glühlampe um eine Vierteldrehung und wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in um-gekehrter Reihenfolge vor.

143

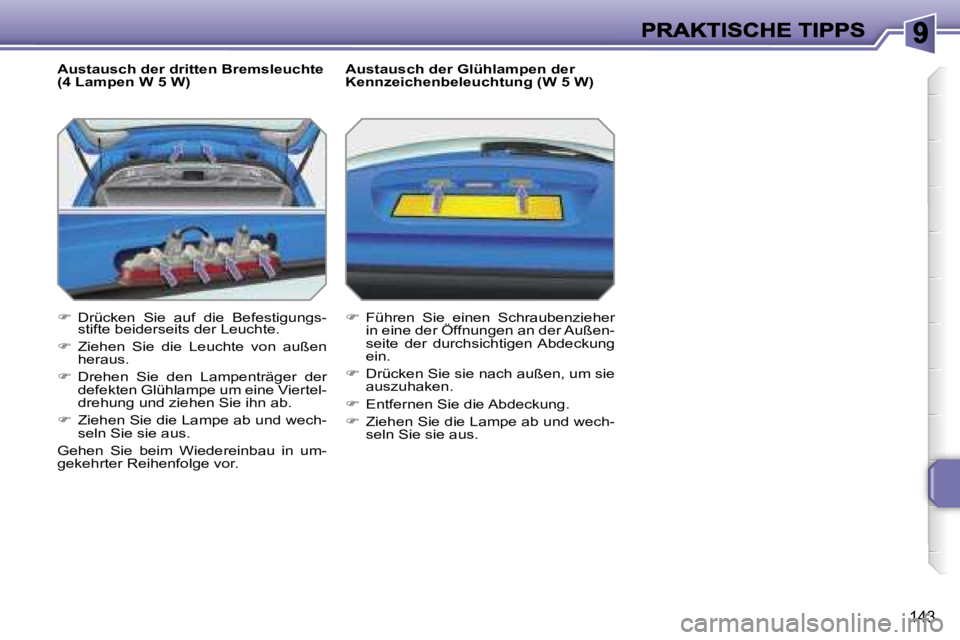

Austausch der dritten Bremsleuchte (4 Lampen W 5 W)
 Drücken Sie auf die Befestigungs-stifte beiderseits der Leuchte. Drücken Sie auf die Befestigungs- Drücken Sie auf die Befestigungs-
 Ziehen Sie die Leuchte von außen heraus.
 Drehen Sie den Lampenträger der defekten Glühlampe um eine Viertel-drehung und ziehen Sie ihn ab.
 Ziehen Sie die Lampe ab und wech-seln Sie sie aus.
Gehen Sie beim Wiedereinbau in um-gekehrter Reihenfolge vor.
Austausch der Glühlampen der Kennzeichenbeleuchtung (W 5 W)
Führen Sie einen Schraubenzieher in eine der Öffnungen an der Außen-seite der durchsichtigen Abdeckung ein.
 Drücken Sie sie nach außen, um sie auszuhaken.
 Entfernen Sie die Abdeckung.
 Ziehen Sie die Lampe ab und wech-seln Sie sie aus.

i
144

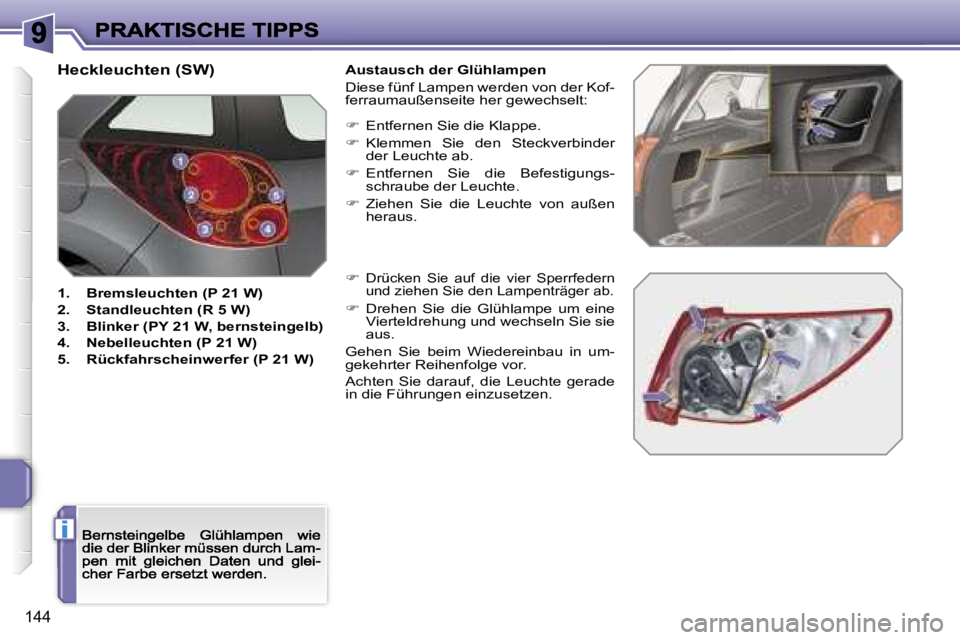

Heckleuchten (SW)
1. Bremsleuchten (P 21 W)
2. Standleuchten (R 5 W)
3. Blinker (PY 21 W, bernsteingelb)
4. Nebelleuchten (P 21 W)
5. Rückfahrscheinwerfer (P 21 W)
Austausch der Glühlampen
Diese fünf Lampen werden von der Kof-ferraumaußenseite her gewechselt:
 Entfernen Sie die Klappe.
 Klemmen Sie den Steckverbinder der Leuchte ab.
 Entfernen Sie die Befestigungs-schraube der Leuchte.
 Ziehen Sie die Leuchte von außen heraus.
Drücken Sie auf die vier Sperrfedern und ziehen Sie den Lampenträger ab.
 Drehen Sie die Glühlampe um eine Vierteldrehung und wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in um-gekehrter Reihenfolge vor.
Achten Sie darauf, die Leuchte gerade in die Führungen einzusetzen.
