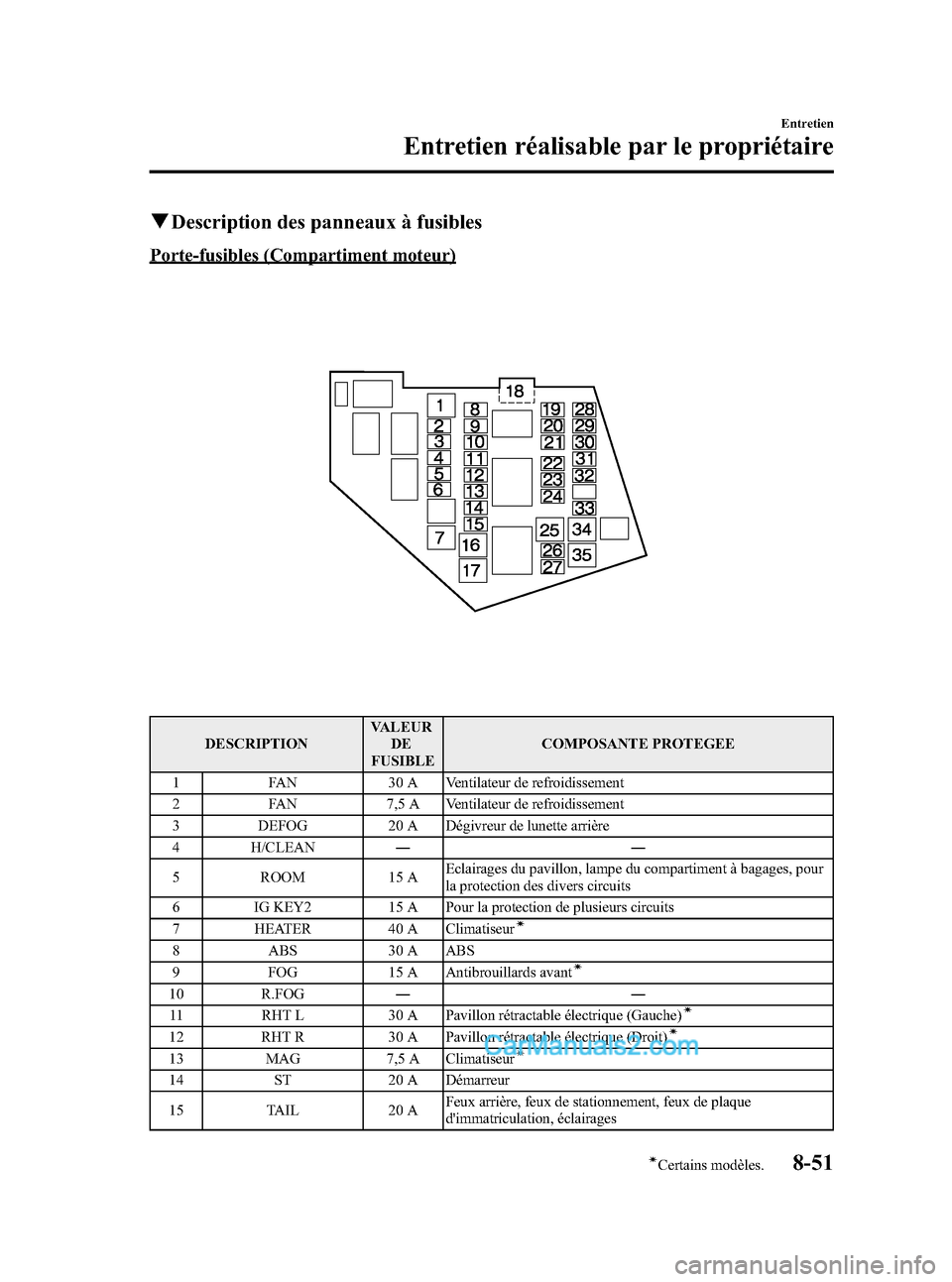

qDescription des panneaux à fusibles
Porte-fusibles (Compartiment moteur)
DESCRIPTION VALEUR
DE
FUSIBLE COMPOSANTE PROTEGEE
1 FAN 30 A Ventilateur de refroidissement
2 FAN 7,5 A Ventilateur de refroidissement
3 DEFOG 20 A Dégivreur de lunette arrière
4 H/CLEAN ――
5 ROOM 15 AEclairages du pavillon, lampe du compartiment à bagages, pour
la protection des divers circuits
6 IG KEY2 15 A Pour la protection de plusieurs circuits
7 HEATER 40 A Climatiseur
í
8ABS 30 A ABS
9 FOG 15 A Antibrouillards avantí
10R.FOG ――
11 RHT L 30 A Pavillon rétractable électrique (Gauche)í
12RHT R 30 A Pavillon rétractable électrique (Droit)í
13MAG 7,5 A Climatiseurí
14ST 20 A Démarreur
15 TAIL 20 AFeux arrière, feux de stationnement, feux de plaque
d'immatriculation, éclairages
Entretien
Entretien réalisable par le propriétaire
8-51íCertains modèles.
