2007 MAZDA MODEL MX-5 ESP

Black plate (203,1)
REMARQUE
Lorsque la température ambiante est
basse à cause des changements
saisonniers, la température des pneus
est également plus basse. Si la
température des pneus baisse, la
pression d'air diminue également et le
voyant TPMS s'allume plus
fréquemment. Inspecter la pression des
pneus quotidiennementavantla
conduite et vérifier les pressions de
pneus mensuellement à l'aide d'une
jauge de pression. Lors de la
vérification de la pression, l'utilisation
d'une jauge de pression numérique est
recommandée.
Le système de surveillance de pression
des pneus ne remplace pas le besoin de
vérifier la pression et l'état de tous les
pneus quotidiennement avant de conduire.
ATTENTION
lTous les pneus, y compris le pneu de la
roue de secours (s'il est fourni) doivent
être contrôlés tous les mois lorsqu'ils
sont froids, et être gonflés à la pression
de gonflage recommandée par le
fabricant du véhicule sur la plaque
d'information du véhicule ou sur
l'étiquette de pressions de gonflage des
pneus. (Si le véhicule est équipé de
pneus d'une taille différente de celle
indiquée sur la plaque d'information du
véhicule ou sur l'étiquette de pressions de
gonflage des pneus, il faut déterminer la
pression de gonflage correcte pour ces
pneus.)
Comme caractéristique de sécurité
complémentaire, le véhicule a été équipé
d'un système de surveillance de pression
des pneus (TPMS) qui allume un voyant
de basse pression de gonflage de pneu
lorsqu'au moins un pneu est nettement
sous-gonflé. Par conséquent, lorsque le
voyant de basse pression de gonflage de
pneu s'allume, il faut s'arrêter et vérifier
les pneus dès que possible, et les gonfler
à la pression correcte. Le fait de conduire
sur un pneu sous-gonflé cause une
surchauffe du pneu, ce qui peut causer
une défaillance du pneu. Le sous-
gonflage affecte aussi l'économie de
carburant et la longévité de pneus, ainsi
que la maniabilité du véhicule et le
freinage.
Bien noter que le TPMS ne vous
dispense absolument pas d'effectuer un
entretien adéquat des pneus, et le
conducteur a la responsabilité de
maintenir la bonne pression de gonflage
des pneus, même si le sous-gonflage n'a
pas atteint le niveau suffisant pour
déclencher l'éclairage du voyant de basse
pression de gonflage de pneu TPMS.
Conduite de votre Mazda
Démarrage et conduite
5-31
MX-5_8W84-EC-06J_Edition1 Page203
Wednesday, October 18 2006 11:1 AM
Form No.8W84-EC-06J

Black plate (265,1)

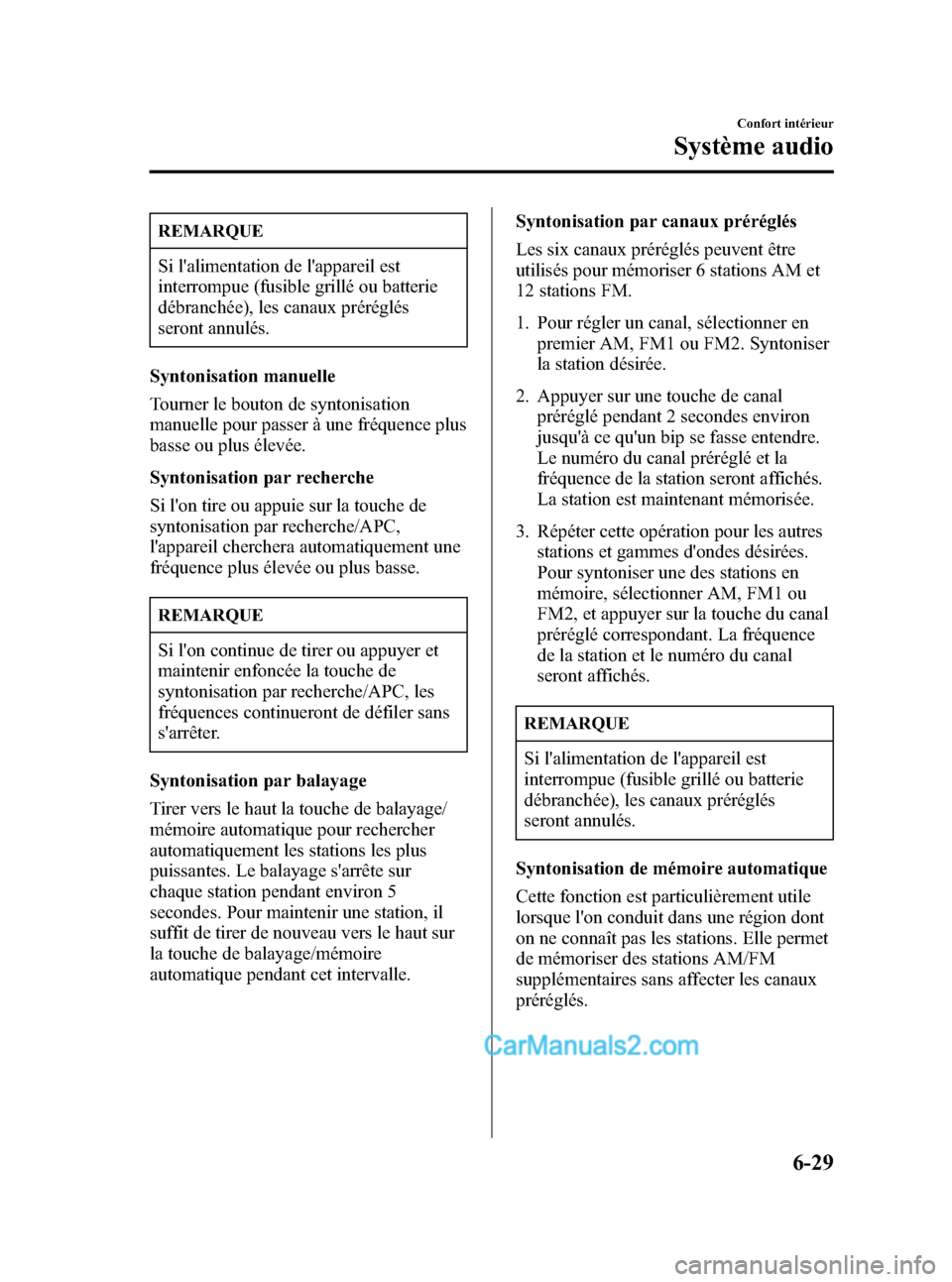

REMARQUE
Si l'alimentation de l'appareil est
interrompue (fusible grillé ou batterie
débranchée), les canaux préréglés
seront annulés.
Syntonisation manuelle
Tourner le bouton de syntonisation
manuelle pour passer à une fréquence plus
basse ou plus élevée.
Syntonisation par recherche
Si l'on tire ou appuie sur la touche de
syntonisation par recherche/APC,
l'appareil cherchera automatiquement une
fréquence plus élevée ou plus basse.
REMARQUE
Si l'on continue de tirer ou appuyer et
maintenir enfoncée la touche de
syntonisation par recherche/APC, les
fréquences continueront de défiler sans
s'arrêter.
Syntonisation par balayage
Tirer vers le haut la touche de balayage/
mémoire automatique pour rechercher
automatiquement les stations les plus
puissantes. Le balayage s'arrête sur
chaque station pendant environ 5
secondes. Pour maintenir une station, il
suffit de tirer de nouveau vers le haut sur
la touche de balayage/mémoire
automatique pendant cet intervalle. Syntonisation par canaux préréglés
Les six canaux préréglés peuvent être
utilisés pour mémoriser 6 stations AM et
12 stations FM.
1. Pour régler un canal, sélectionner en
premier AM, FM1 ou FM2. Syntoniser
la station désirée.
2. Appuyer sur une touche de canal préréglé pendant 2 secondes environ
jusqu'à ce qu'un bip se fasse entendre.
Le numéro du canal préréglé et la
fréquence de la station seront affichés.
La station est maintenant mémorisée.
3. Répéter cette opération pour les autres stations et gammes d'ondes désirées.
Pour syntoniser une des stations en
mémoire, sélectionner AM, FM1 ou
FM2, et appuyer sur la touche du canal
préréglé correspondant. La fréquence
de la station et le numéro du canal
seront affichés.
REMARQUE
Si l'alimentation de l'appareil est
interrompue (fusible grillé ou batterie
débranchée), les canaux préréglés
seront annulés.
Syntonisation de mémoire automatique
Cette fonction est particulièrement utile
lorsque l'on conduit dans une région dont
on ne connaît pas les stations. Elle permet
de mémoriser des stations AM/FM
supplémentaires sans affecter les canaux
préréglés.
Confort intérieur
Système audio
6-29
MX-5_8W84-EC-06J_Edition1 Page265
Wednesday, October 18 2006 11:1 AM
Form No.8W84-EC-06J

Black plate (279,1)
Certification de sécurité
Ce lecteur de disques compacts est manufacturé et testé pour répondre à des normes de
sécurité rigoureuses. Il répond aux exigences du FCC et est conforme aux standards de
performance sécuritaire du Department of Health and Human Services des Etats-Unis.
ATTENTION
lCe lecteur de disques compacts ne doit pas être réglé ou réparé par une personne autre
qu'un personnel d'entretien qualifié.
Si une réparation est requise, s'adresser à un concessionnaire agréé Mazda.
lL'utilisation des commandes et réglages ou une utilisation autre que celles décrites
dans ce manuel peut causer l'exposition dangereuse au laser. Ne jamais faire
fonctionner le lecteur de disques compacts avec le boîtier ouvert.
lLes changements ou modifications non spécifiquement approuvés par les parties
responsables du contrôle de conformité peuvent annuler le droit de l'utilisateur de
faire fonctionner cet appareil.
REMARQUE
Pour la section du lecteur de disques compacts:
Cet appareil est conforme à la partie 15 de la Réglementation FCC. Le fonctionnement
étant sujet aux deux conditions suivantes: (1) cet appareil ne doit pas causer
d'interférences néfastes, et (2) cet appareil doit accepter toutes les interférences reçues,
incluant celles qui risquent de causer un mauvais fonctionnement.
REMARQUE
Cet appareil a été testé et il a été déterminé qu'il respecte les limites pour un appareil
numérique de classe B, en accord avec la partie 15 de la Réglementation FCC. Ces
limites sont conçues pour donner une protection adéquate contre les interférences lors
d'une installation résidentielle. Cet appareil génère, utilise et peut radier une énergie de
fréquence radio et, s'il n'est pas installé et utilisé suivant les instructions, peut causer des
interférences nuisibles aux communications radio. Cependant, il n'est pas garanti
qu'aucune interférence ne se produira lors d'une installation particulière.
Confort intérieur
Système audio
6-43
MX-5_8W84-EC-06J_Edition1 Page279
Wednesday, October 18 2006 11:1 AM
Form No.8W84-EC-06J

Black plate (314,1)
Description du remorquage
Nous recommandons de faire appel à un
concessionnaire agréé Mazda ou à un
service de remorquage professionnel
lorsque le remorquage s'avère nécessaire.
Une méthode appropriée de levage et de
remorquage est nécessaire pour éviter
d'endommager le véhicule. Toutes les lois
gouvernementales et locales doivent être
respectées.
Un véhicule doit généralement être
remorqué avec les roues motrices (roues
arrière) soulevées du sol. Si cela n'est pas
possible en raison de dommages excessifs
ou autres conditions, utiliser des chariots
porte-roues.
Chariots
porte-roues
ATTENTION
Ne pas remorquer le véhicule vers
l'avant avec les roues motrices au sol.
Cela risque de causer des dommages
internes à la boîte de vitesses.
ATTENTION
Ne pas utiliser un équipement de
remorquage de type à câble. Cela risque
d'endommager le véhicule. Utiliser un
système à prise sous roues ou un
camion à plate-forme.
7-28
En cas d'urgence
Remorquage d'urgence
MX-5_8W84-EC-06J_Edition1 Page314
Wednesday, October 18 2006 11:2 AM
Form No.8W84-EC-06J

Black plate (340,1)
La désignation de qualité“SM ”ou
“ ILSAC ”doit être indiquée sur l'étiquette.
5W-20
120
100
80
60
40
20
0
–20
5040
30
20
10
0
–10
–20
–30
q
Vérification du niveau d'huile
moteur
1. Veiller à ce que le véhicule se trouve
sur une surface horizontale.
2. Réchauffer le moteur jusqu'à ce qu'il atteigne sa température normale de
fonctionnement.
3. Arrêter le moteur et attendre au moins 5 minutes afin de laisser l'huile
retourner dans le demi-carter inférieur.
4. Retirer la jauge, l'essuyer et l'introduire à nouveau à fond.
Plein
Correct
Niveau bas
5. Retirer à nouveau la jauge et vérifier le niveau.
Il est adéquat s'il se trouve entre
“Niveau bas ”et “Plein ”.
Mais s'il est près ou plus bas que
“ Niveau bas ”, ajouter assez d'huile
pour porter le niveau à “Plein ”.
ATTENTION
Ne dépasser pas le niveau “Plein ”. Cela
risque d'endommager le moteur.
6. S'assurer que le joint torique sur la jauge est placé correctement avant de
réinsérer la jauge.
La distance entre “Niveau bas ”et “Plein ”
sur la jauge correspond à:
Volume maximal d'huile
Litre (US qt, Imp qt) 0,75 (0,79, 0,66)
8-22
Entretien
Entretien réalisable par le propriétaire
MX-5_8W84-EC-06J_Edition1 Page340
Wednesday, October 18 2006 11:2 AM
Form No.8W84-EC-06J

Black plate (353,1)
Pneus
Pour des performances optimales, la
sécurité, et l'économie de carburant
maximale, les pneus doivent toujours être
gonflés aux pressions de gonflage
recommandées et respecter également les
limites de charge et la répartition du poids
recommandées.
PRUDENCE
Utilisation de pneus de type différent:
Le fait de conduire avec des pneus de
type différent est dangereux. Cela peut
entraîner une mauvaise maniabilité et
de mauvaises performances de
freinage; et cela peut entraîner une
perte de contrôle du véhicule.
Utilisation des pneus de taille
incorrecte:
L'utilisation de pneus de dimensions
autres que celles recommandées pour
ce véhicule Mazda (page 10-7) est
dangereuse. Cela peut sérieusement
affecter le confort, la conduite, la
garde au sol, le passage de roue et
l'indication du compteur de vitesse.
Ceci peut entraîner un accident.
N'utiliser que des pneus de dimensions
spécifiées pour ce véhicule Mazda.
qPression de gonflage des pneus
PRUDENCE
Toujours garder les pneus gonflés à la
pression correcte:
Un sur-gonflage ou un sous-gonflage
des pneus est dangereux. Une
mauvaise tenue de route ou une
défaillance soudaine des pneus peut
causer un grave accident.
Se référer au tableau de gonflage des
pneus à la page 10-7.
Le système de surveillance de pression
des pneus
ín'élimine pas la nécessité de
vérifier l'état des pneus tous les jours,
incluant une vérification visuelle de l'état
de gonflage des pneus. Vérifier la
pression de gonflage tous les pneus tous
les mois, lorsque les pneus sont froids.
Les pressions recommandées doivent être
respectées si l'on veut obtenir une
conduite et une tenue de route optimale
ainsi qu'une usure minimale des pneus.
Lors de la vérification de la pression,
l'utilisation d'une jauge de pression
numérique est recommandée.
Se référer au tableau de gonflage des
pneus (page 10-7).
Entretien
Entretien réalisable par le propriétaire
8-35íCertains modèles.
MX-5_8W84-EC-06J_Edition1 Page353
Wednesday, October 18 2006 11:2 AM
Form No.8W84-EC-06J

Black plate (356,1)
Si un pneu est usé régulièrement, un
témoin d'usure apparaît en travers de la
chape.
Dans un tel cas, remplacer le pneu.
Chape neuveTémoin d'usure
Chape usée
Le remplacement d'un pneu usé
irrégulièrement est nécessaire avant que le
témoin d'usure n'apparaisse en travers de
la chape.
REMARQUE
Les pneus s'abîment avec le temps,
même si on ne les utilise pas pour
rouler sur la route. Il est généralement
recommandé de remplacer les pneus
lorsqu'ils sont vieux de 6 ans ou plus.
La chaleur causée par l'utilisation en
climat chaud ou sous conditions de
forte charge peut accélérer le processus
de vieillissement. La semaine et l'année
de fabrication sont indiquées par 4
chiffres.
Se référer à Etiquetage des pneus à la
page 9-23.
qRemplacement d'une roue
PRUDENCE
N'utiliser que des roues de dimensions
correctes sur ce véhicule:
L'utilisation de roues de dimensions
non spécifiées pour ce véhicule est
dangereuse. Cela peut affecter le
freinage et la conduite, ce qui peut
causer une perte de contrôle du
véhicule et un accident.
ATTENTION
lUne roue de dimension autre que
celle spécifiée peut affecter:
lAjustement du pneulDurée de vie de la roue et du
roulement de roue
lGarde au sollEspace nécessaire à la chaînelIndication du compteur de vitesselAlignement des phareslHauteur des pare-chocslSystème de surveillance de
pression des pneus
lSystème différentiel autobloquant
8-38
Entretien
Entretien réalisable par le propriétaire
MX-5_8W84-EC-06J_Edition1 Page356
Wednesday, October 18 2006 11:2 AM
Form No.8W84-EC-06J

Black plate (374,1)
Entretien extérieur
Toujours liretoutesles instructions
mentionnées sur l'étiquette lors de
l'utilisation de tout produit chimique de
nettoyage ou de lustrage. Lire également
tous les avertissements et remarques.
q Entretien du fini
Lavage
Pour protéger le fini contre la rouille et la
détérioration, laver ce véhicule Mazda
complètement et fréquemment, au moins
une fois par mois, avec de l'eau tiède ou
froide.
Si le véhicule n'est pas lavé correctement,
la peinture risque d'être égratignée. Voici
quelques exemples qui indiquent les
situations où des égratignures peuvent se
produire.
Des égratignures se produisent si:
lLe véhicule est lavé avant d'avoir rincé
la poussière ou autre matière étrangère.
lLe véhicule est lavé avec un chiffon
rêche, sec ou sale.
lLe véhicule est lavé dans un lave-auto
automatique dont les brosses sont sales
ou trop dures.
lDes nettoyants ou cires contenant des
produits abrasifs sont utilisés.
REMARQUE
lMazda ne peut pas être tenue
responsable pour les égratignures
causées par un lave-auto automatique
ou par un lavage incorrect.
lLes égratignures seront plus
évidentes sur des véhicules dont la
peinture est sombre.
Pour réduire les égratignures de la
peinture du véhicule:
lRincer la poussière ou autre matière
étrangère à l'eau tiède ou froide avant
le lavage.
lUtiliser beaucoup d'eau tiède ou froide
et un chiffon doux pour laver le
véhicule. Ne pas utiliser de chiffon en
nylon.
lFrotter sans appliquer de pression lors
du lavage ou du séchage du véhicule.
lNe laver le véhicule que dans un lave-
auto dont les brosses sont bien
entretenues.
lNe pas utiliser de nettoyants ou cires
contenant des produits abrasifs.
8-56
Entretien
Soins à apporter
MX-5_8W84-EC-06J_Edition1 Page374
Wednesday, October 18 2006 11:2 AM
Form No.8W84-EC-06J
