2007 BMW MOTORRAD K 1200 R AUX

avec EO Contrôle automatique
de stabilité (ASC):Mettre le contact.
Le Pre-Ride-Check est effec-
tué. ( 77)
L'autodiagnostic ABS est ef-
fectué. ( 78)
L'autodiagnostic ASC est ef-
fectué. ( 78)

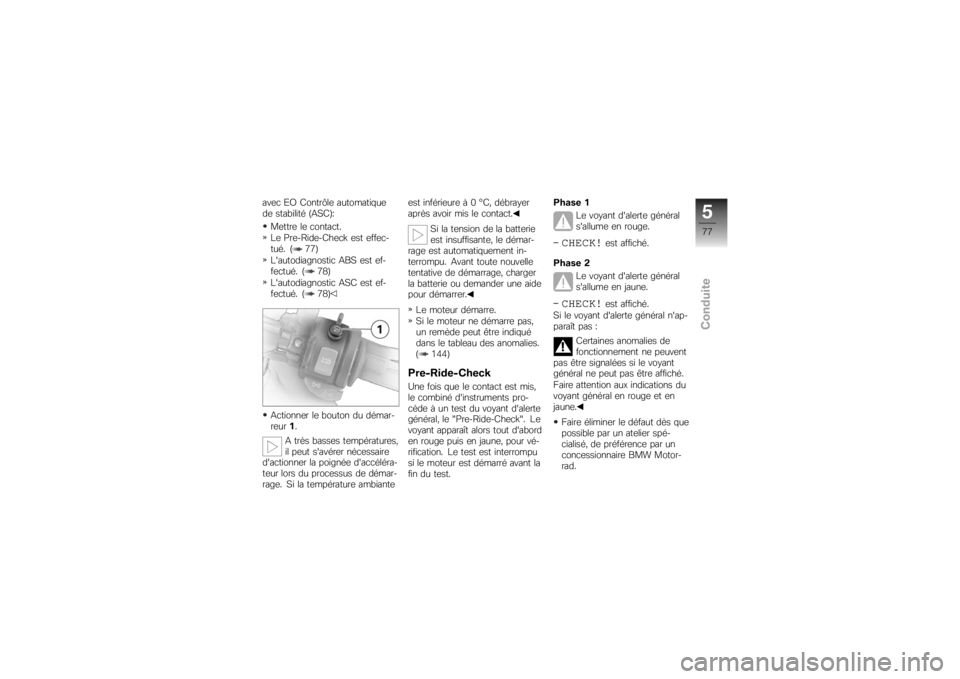

Actionner le bouton du démar-
reur 1.
A très basses températures,
il peut s'avérer nécessaire
d'actionner la poignée d'accéléra-
teur lors du processus de démar-
rage. Si la température ambiante est inférieure à 0 °C, débrayer
après avoir mis le contact.
Si la tension de la batterie
est insuffisante, le démar-
rage est automatiquement in-
terrompu. Avant toute nouvelle
tentative de démarrage, charger
la batterie ou demander une aide
pour démarrer.
Le moteur démarre.
Si le moteur ne démarre pas,
un remède peut être indiqué
dans le tableau des anomalies.
( 144)
Pre-Ride-CheckUne fois que le contact est mis,
le combiné d'instruments pro-
cède à un test du voyant d'alerte
général, le "Pre-Ride-Check". Le
voyant apparaît alors tout d'abord
en rouge puis en jaune, pour vé-
rification. Le test est interrompu
si le moteur est démarré avant la
fin du test. Phase 1
Le voyant d'alerte général
s'allume en rouge.
CHECK!
est affiché.
Phase 2 Le voyant d'alerte général
s'allume en jaune.
CHECK!
est affiché.
Si le voyant d'alerte général n'ap-
paraît pas :
Certaines anomalies de
fonctionnement ne peuvent
pas être signalées si le voyant
général ne peut pas être affiché.
Faire attention aux indications du
voyant général en rouge et en
jaune.
Faire éliminer le défaut dès que
possible par un atelier spé-
cialisé, de préférence par un
concessionnaire BMW Motor-
rad.
577zConduite

charge appliquée sur la roue est
élevée, plus la force de freinage
transmise peut être grande.
Pour arriver à la distance de frei-
nage la plus courte, le frein avant
doit être actionné rapidement
en augmentant progressive-
ment l'effort exercé. Cela permet
d'exploiter de manière optimale
l'augmentation dynamique de
la charge sur la roue avant. Si-
multanément, l'embrayage doit
également être actionné. Dans
le cas des nombreux "freinages
en force" d'entraînement, au
cours desquels la pression de
freinage doit être établie le plus
rapidement possible et avec le
maximum de force, la répartition
dynamique de la charge n'ar-
rive pas à suivre l'augmentation
de la décélération et la force de
freinage n'est pas entièrement
transmise à la chaussée. Pour
que la roue avant ne se bloque
pas, l'ABS doit intervenir et dimi-nuer la pression de freinage. La
distance de freinage augmente
dans ce cas.
Conduite dans les cols
Si vous freinez exclusive-
ment de l'arrière dans les
descentes des cols, il y a risque
de perte d'efficacité des freins.
Dans des conditions extrêmes,
une surchauffe peut provoquer
l'endommagement des freins.
Actionner le frein avant et le
frein arrière, et exploiter le frein
moteur.
Freins mouillés
Après le lavage de la moto,
après des passages dans
de l'eau ou en cas de pluie, il se
peut que l'effort de freinage soit
retardé en raison de disques de
frein et de plaquettes de frein
humides.
Freiner prématurément jusqu'à
ce que les freins soient séchés.
Sel de déneigement sur
les freins
En présence de sel de dé-
neigement sur la chaussée,
les freins risquent d'entrer en ac-
tion avec un léger retard si l'on
n'a pas freiné pendant un certain
temps.
Freiner prématurément jusqu'à
ce que la couche de sel dépo-
sée sur les disques et garni-
tures de frein soit éliminée par
le freinage.
Huile ou graisse sur les
freins
Un dépôt d'huile et de
graisse sur les disques
et plaquettes de frein réduit
considérablement l'efficacité des
freins.
Notamment après les travaux
de maintenance et de répara-
tion, faire attention à ce que les
disques et plaquettes de frein
580zConduite

leurs de résistance au frotte-
ment extrêmement basses (gra-
vier, glace, neige), afin que les
roues continuent de tourner dans
tous les cas et que la stabilité
de marche soit garantie. Après
analyse des conditions réelles,
le système règle la pression de
freinage optimale.Comment le système
BMW Motorrad Integral
ABS est-il perceptible
pour le pilote ?Si, suite aux circonstances dé-
crites ci-dessus, le système ABS
doit réduire la force de freinage,
alors des vibrations sont percep-
tibles au niveau de la manette de
frein à main.
Lorsque la manette du frein à
main est actionnée, la pression
de freinage est également appli-
quée au niveau de la roue arrière
par le biais de la fonction inté-
grale. Si la pédale de frein estseulement actionnée après ce-
la, la pression de freinage déjà
appliquée est perceptible plus
tôt sous forme de contre-pres-
sion que si la pédale de frein est
actionnée avant ou en même
temps que la manette de frein
à main.
Soulèvement de la roue
arrièreSi l'adhérence est importante
entre le pneu et la route, le blo-
cage de la roue avant ne se pro-
duit que tardivement ou pas du
tout, même lors d'un freinage
puissant. En conséquence, la ré-
gulation ABS ne doit intervenir
que tardivement ou pas du tout.
Dans un tel cas, la roue arrière
peut se soulever et provoquer un
retournement de la moto.
Un freinage puissant peut
provoquer le décollement
de la roue arrière.
Lors du freinage, il faut être conscient du fait que la
régulation ABS ne peut pas
empêcher dans tous les cas le
décollement de la roue arrière.
Comment est conçu le
système BMW Motorrad
Integral ABS ?Le BMW Motorrad Integral ABS
garantit la stabilité de marche
de la moto dans les limites de
la physique, quelle que soit la
nature de la chaussée. Le sys-
tème n'est pas optimisé pour les
exigences spéciales telles que
celles qui doivent être satisfaites
dans les conditions extrêmes de
la compétition en tout-terrain ou
sur circuit.Situations particulièresPour détecter la tendance au blo-
cage des roues, l'électronique
compare notamment les vitesses
de rotation des roues avant et
arrière. En cas de détection de
687zLa technique en détail

valeurs non plausibles pendant
une durée prolongée, l'électro-
nique désactive pour des raisons
de sécurité la fonction ABS et si-
gnale à l'affichage un message
de défaut ABS. Il est nécessaire,
pour qu'il y ait affichage d'un
message de défaut, que l'auto-
diagnostic soit terminé.
Outre des problèmes affectant
le système BMW Motorrad Inte-
gral ABS, des états de conduite
inhabituels peuvent également
conduire à un message de dé-
faut.
Conditions d'utilisation
inhabituelles :Echauffement du moteur sur
béquille centrale ou auxiliaire,
au ralenti ou avec un rapport
engagé.
Blocage prolongé de la roue
arrière par le frein moteur, p.
ex. dans les descentes en
tout-terrain. En cas d'affichage d'un message
de défaut dans l'une des situa-
tions précitées, il suffit pour réac-
tiver la fonction ABS de couper
puis de remettre le contact d'al-
lumage.
Quel rôle une
maintenance régulière
peut-elle jouer ?
Un système est aussi bon
que son état de mainte-
nance le lui permet.
Afin de s'assurer que le système
BMW Motorrad ABS se trouve
dans un état de maintenance
optimal, il convient de respec-
ter impérativement les intervalles
d'inspection.
Réserves de sécuritéLe système BMW Motorrad Inte-
gral ABS ne doit pas vous ame-
ner à rouler de façon déraisonnée
et à prendre plus de risques sous
prétexte de distances de freinage plus courtes. Il sert en premier
lieu de réserve de sécurité pour
les situations d'urgence.
Attention dans les virages ! Le
freinage dans les virages obéit
aux lois immuables de la phy-
sique, auxquelles le système
BMW Motorrad Integral ABS ne
peut échapper.
Gestion du moteur
avec système BMW
Motorrad ASC
EO
Comment fonctionne le
système ASC ?Le système BMW Motorrad ASC
compare les vitesses de la roue
avant et arrière. A partir de la dif-
férence de vitesse, le système
détermine le glissement et par
conséquent les réserves de sta-
bilité au niveau de la roue arrière.
En cas de dépassement d'une
limite de glissement, le couple
688zLa technique en détail

moteur est adapté par la com-
mande du moteur.Comment est conçu le
système BMW Motorrad
ASC ?Le système BMW Motorrad ASC
est un système d'assistance pour
le pilote et est conçu pour un
fonctionnement sur routes pu-
bliques. Notamment dans la
zone limite de la physique de
conduite, le pilote a une nette
influence sur les possibilités de
régulation du système ASC (ré-
partition des poids dans les vi-
rages, charge desserrée). Le sys-
tème n'est pas optimisé pour les
exigences spéciales telles que
celles qui doivent être satisfaites
dans les conditions extrêmes de
la compétition en tout-terrain ou
sur circuit. Pour ces cas, le sys-
tème BMW Motorrad ASC peut
être désactivé.Même avec le système
ASC (contrôle automatique
de stabilité), des lois physiques
ne peuvent pas être empêchées.
Un style de conduite adapté re-
lève toujours du domaine de res-
ponsabilité du pilote.
Ne pas limiter les options de sé-
curité complémentaires par une
conduite à risques.
Situations particulièresAvec l'augmentation de la po-
sition inclinée, la capacité d'ac-
célération est toujours plus limi-
tée, conformément aux lois de
la physique. Par conséquent, en
sortant de virages très étroits, il
peut en résulter une accélération
temporisée.
Pour pouvoir détecter un pati-
nage ou un dérapage de la roue
arrière, le système compare entre
autres les vitesses de rotation de
la roue avant et de la roue arrière. En cas de détection de valeurs
non plausibles pendant une du-
rée prolongée, la fonction ASC
est désactivée pour des raisons
de sécurité et un défaut ASC
s'affiche. Il est nécessaire, pour
qu'il y ait affichage d'un message
de défaut, que l'autodiagnostic
soit terminé.
Ci-dessous les situations de
conduite dans lesquelles il peut
y avoir désactivation automatique
de la fonction BMW Motorrad
ASC :
Conditions d'utilisation
inhabituelles :
Conduite sur la roue arrière
(wheeling) avec système ASC
désactivé sur une période pro-
longée.
Patinage sur place de la roue
arrière en actionnant le frein
avant (burn out).
Echauffement du moteur sur
béquille centrale ou auxiliaire,
689zLa technique en détail

aux valeurs affichées sur le visuel
multifonction.Plages de pressions de
gonflage des pneusLe boîtier électronique RDC dis-
tingue trois plages de pressions
de gonflage adaptées à la moto :Pression de gonflage à l'inté-
rieur de la tolérance admissible.
Pression de gonflage dans la
zone limite de la tolérance ad-
missible.
Pression de gonflage à l'exté-
rieur de la tolérance admissible.
691zLa technique en détail

Indications généralesLe chapitre "Maintenance" dé-
crit des travaux de contrôle et
de remplacement des pièces
d'usure pouvant être facilement
réalisés.
Si des couples de serrage spé-
cifiques doivent être respectés,
ceux-ci sont également men-
tionnés. Vous trouverez une liste
de tous les couples de serrage
requis dans le chapitre "Caracté-
ristiques techniques".
Vous trouverez des informations
sur des travaux de maintenance
et de réparation plus poussés
dans le manuel de réparation sur
DVD/CD-ROM (RepROM), que
vous pouvez vous procurer au-
près de votre concessionnaire
BMW Motorrad.
L'exécution de certains de ces
travaux exige des outils spéciaux
ainsi qu'une connaissance ap-
profondie de la moto. En cas dedoute, adressez-vous à un atelier
spécialisé, de préférence à votre
concessionnaire BMW Motorrad.
Outillage de bordOutillage de bord de série1 Tournevis réversible
Pour la dépose et la repose
des verres de clignotant
Débrancher les bornes de la
batterie
2 Clé Torx T25 Dépose et repose des élé-
ments de carénage Pour la dépose et la repose
de l'étrier de maintien de la
batterie
3 Petit tournevis Pour la dépose et la repose
des verres de clignotant
4 Clé à fourche de 14 Réglage du bras de rétroviseur
Jeu d'entretien outillage
de bordPour vos travaux complémen-
taires, votre concessionnaire
BMW Motorrad tient à votre dis-
position un jeu d'entretien d'ou-
tillage de bord.
Vous trouverez des informations
sur l'exécution de ces travaux
dans le manuel de réparation sur
CD-ROM, que vous pouvez éga-
lement vous procurer auprès de
votre concessionnaire BMW Mo-
torrad.
8102zEntretien

de faire attention de ne pas en-
dommager le capteur RDC. Infor-
mer votre concessionnaire BMW
Motorrad ou l'atelier spécialisé de

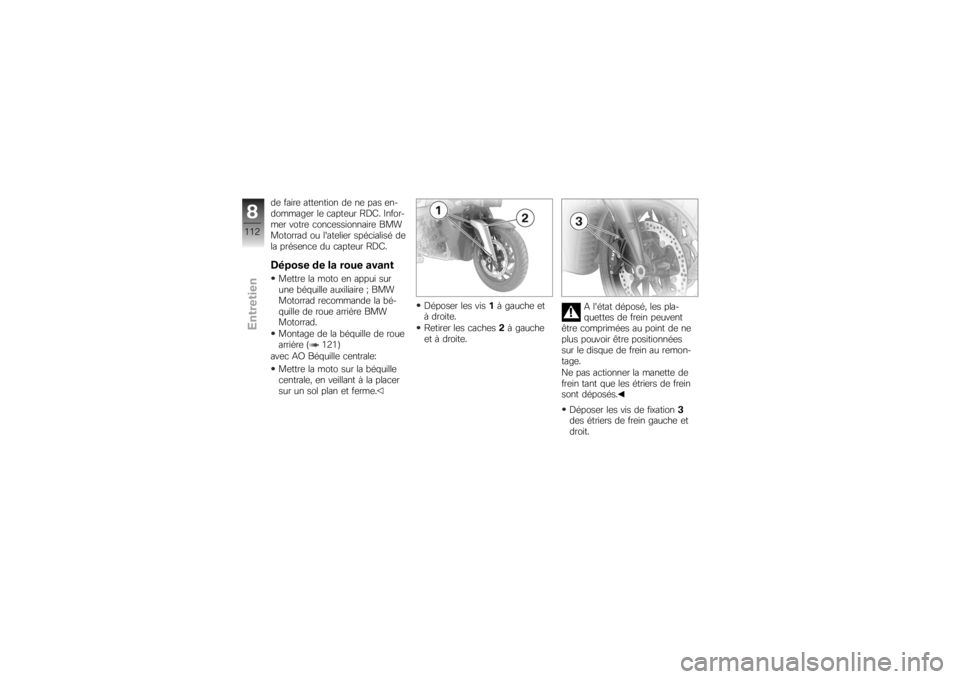

la présence du capteur RDC.Dépose de la roue avantMettre la moto en appui sur
une béquille auxiliaire ; BMW
Motorrad recommande la bé-
quille de roue arrière BMW
Motorrad.
Montage de la béquille de roue
arrière ( 121)
avec AO Béquille centrale:
Mettre la moto sur la béquille
centrale, en veillant à la placer
sur un sol plan et ferme. Déposer les vis
1à gauche et
à droite.
Retirer les caches 2à gauche
et à droite. A l'état déposé, les pla-
quettes de frein peuvent
être comprimées au point de ne
plus pouvoir être positionnées
sur le disque de frein au remon-
tage.
Ne pas actionner la manette de
frein tant que les étriers de frein
sont déposés.
Déposer les vis de fixation 3
des étriers de frein gauche et
droit.
8112zEntretien
