2007 Alfa Romeo Brera/Spider service

BETRIEBSANLEITUNG UND WARTUNG
SERVICE
DEUTSCH
ALFA
Alfa Brera cop. LUM TED 27-08-2007 12:21 Pagina 1

In dieser Betriebs- und Wartungsanleitung sind alle Versionen des Alfa Brera beschrieben,
bitte berücksichtigen Sie daher nur die Informationen, die für die von Ihnen gewählte Ausstattung,
Motortyp und Version zutreffen.
Sehr geehrter Kunde,
wir bedanken uns, dass Sie sich für einen Alfa Romeo entschieden haben.
Ihr
Alfa Brerawurde entwickelt, um all die Sicherheit, den Komfort und das Fahrvergnügen zu gewährleisten,
die Alfa Romeo kennzeichnen.
Dieses Handbuch hilft Ihnen, die Merkmale und Betriebsweise sofort und gut kennenzulernen.
Die folgenden Seiten enthalten in der Tat die kompletten Angaben, um die Höchstleistungen Ihres
Alfa Brerazu
erhalten, sowie alle erforderlichen Anleitungen, um die Leistungsstandards, Qualität, Sicherheit und Umweltschutz
konstant beizubehalten.
Das Garantieheft enthält die Normen, den Garantieschein und eine Übersicht über die von Alfa
Romeo gebotenen Serviceleistungen.
Grundsätzliche und wertvolle Dienstleistungen. Wer Alfa Romeo kauft, erwirbt nicht nur ein Fahrzeug, sondern
auch die Sicherheit eines kompletten Kundendienstes und einer wirkungsvollen, immer verfügbaren und engma-
schigen Organisation.
Viel Spaß also beim Lesen und gute Fahrt.

Wir bitten Sie, jeden Hinweis zur Assistenz des Fahrzeugs unserem Vertriebsnetz oder unserem Händlernetz oder je-
dem Autorisierten Alfa Romeo Kundendienst, der auf dem Markt vorhanden ist, mitzuteilen.
Garantieheft
Mit jedem neuen Fahrzeug wird dem Kunden das Garantieheft überreicht, das die Vorschriften bezüglich der Lei-
stungen des Alfa Romeo Kundendienstnetzes und die Garantiebedingungen enthält.
Die korrekte Durchführung der vom Hersteller vorgeschriebenen geplanten Wartungsarbeiten ist sicherlich die be-
ste Art, um die Betriebsleistungen und Sicherheitsmerkmale des Fahrzeugs sowie die niedrigen Betriebskosten auf
die Dauer unverändert beizubehalten. Dies ist außerdem die Bedingung zur Erhaltung der Garantieleistungen.
“Service” Führer
Er enthält die Liste der Alfa Romeo Kundendienststellen. Die Kundendienststellen sind durch die Markenzeichen und
Embleme des Hauses erkennbar.
Die Organisation Alfa Romeo ist in Italien auch in den Telefonbüchern unter “A” Alfa Romeo zu finden.
Nicht alle in diesem Handbuch beschriebenen Modelle sind in allen Ländern erhältlich. Nur einige in diesem Hand-
buch beschriebenen Ausrüstungen sind als Serienausstattung im Fahrzeug vorhanden. Prüfen Sie beim Händler die
Liste der verfügbaren Zubehöreinrichtungen.

29
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
Um von der Standardbildschirmseite zur Navigation zu gelangen, drücken Sie kurz die Taste MENU. Um innerhalb des Menüs zu
navigieren, drücken Sie die Tasten +oder –. Bei fahrendem Fahrzeug ist aus Sicherheitsgründen nur ein reduziertes Menü verfügbar
(Einstellung “Geschw.Lim.”). Bei stehendem Fahrzeug kann auf das vollständige Menü zugegriffen werden. Bei Vorhandensein des
Radionavigationssystems können nur folgende Funktionen reguliert/eingestellt werden: “Geschw. Lim.”, “Lichtsensor” (wo vorgese-
hen) und “Neuaktivierung Buzzer zur S.B.R.-Anzeige”. Die anderen Funktionen werden auf dem Display des Radionavigationssystems
angezeigt, mit dem sie auch reguliert/eingestellt werden können.
Abb. 22
WARNTÖNESERVICEBEENDENLICHTSENSOR
.RESET TRIP B
UHR
MODUS 12/24
DATUM
RADIO ANZ.
KOFFERRAUM
FAHRERTÜR
TÜRBLOCK.
EINHEITEN TASTENTÖNE
SPRACHEGESCHW.LIM.
A0F0218d

36
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
sich der Termin der programmierten War-
tung (“Inspektion”), erscheint auf dem
Display, wenn der elektronische Schlüs-
sel ins Zündschloss gesteckt wird, eine
Meldung gefolgt von der Anzahl der Ki-
lometer/Meilen, die noch bis zum War-
tungstermin des Fahrzeugs fehlen. Bit-
te wenden Sie sich an den Autorisierten
Alfa Romeo Kundendienst, der nicht nur
die Wartungsvorgänge des Plans der pro-
grammierten Wartung oder des Plans
der jährlichen Inspektion ausführt, son-
dern auch die Anzeige rückstellt (Reset).
Neuaktivierung des Buzzers
zur S.B.R.-Anzeige
(Seat Belt Reminder)
(Gurtwarnton)
Diese Funktion wird nur nach der er-
folgten Deaktivierung des Systems durch
den Autorisierten Alfa Romeo Kunden-
dienst angezeigt.
Beenden
Mit der Wahl dieser Position kehren Sie
zur Standardbildschirmseite zurück.BELEUCHTUNG DES
DREHZAHLMESSERS/DER
BORDINSTRUMENTE
(NIGHT PANEL)
Diese Funktion ermöglicht es, die Beleuch-
tung des Drehzahlmessers und der Bordin-
strumente zu aktivieren/deaktivieren
(ON/OFF). Die Funktion kann (nur bei
elektronischem Schlüssel im Zündschloss,
eingeschaltetem Außenlicht und Sensor im
Tachometer für geringe Helligkeit außerhalb
des Fahrzeugs eingestellt) durch einen lan-
gen Druck der Taste –eingeschaltet wer-
den. Wenn die Funktion eingeschaltet ist,
erscheint auf dem Display eine Hinweis-
meldung. Nachdem die Funktion NIGHT
PANELeingeschaltet wurde, kann sie auf
folgende Weise ausgeschaltet werden:
❒durch einen langen Druck der Taste
+(auch bei ausgeschaltetem
Außenlicht);
❒durch Auszug des Schlüssels aus
dem Zündschloss.
Wenn die Funktion ausgeschaltet ist, er-
scheint auf dem Display eine Hinweis-
meldung. Die Meldungen werden auf dem
Display für einige Sekunden angezeigt,
dann verschwinden sie. Um die Anzeige
vor Ablauf der Zeit zu unterbrechen,
drücken Sie kurz die Taste MENU. Programmierte Wartung
(Service)
Diese Funktion ermöglicht die Anzeige
in Kilometern von Hinweisen zur Fällig-
keit der Inspektionen.
Für das Nachschlagen dieser Angaben
gehen Sie so vor:
❒Drücken Sie kurz die Taste MENU:
Auf dem Display erscheint der Ter-
min in km oder mi, je nach der vor-
hergehenden Einstellung (siehe Ab-
schnitt “Einheit”).
❒Drücken Sie kurz die TasteMENU,
um zur Menübildschirmseite zurück-
zukehren, oder drücken Sie lange
die Taste, um zur Standardbild-
schirmseite zurückzukehren.
ZUR BEACHTUNGDer Plan der Pro-
grammierten Wartung sieht die Fahr-
zeugwartung alle 30.000 km (oder
18.000 mi) vor. Diese Anzeige er-
scheint automatisch, wenn der elektro-
nische Schlüssel im Zündschloss steckt,
2.000 km (oder 1.240 mi) vor dem
Wartungstermin. Die Information der
programmierten Wartung erscheint in Ki-
lometern (km) oder Meilen (mi), je
nach der Einstellung der Einheit. Nähert

210
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IIM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

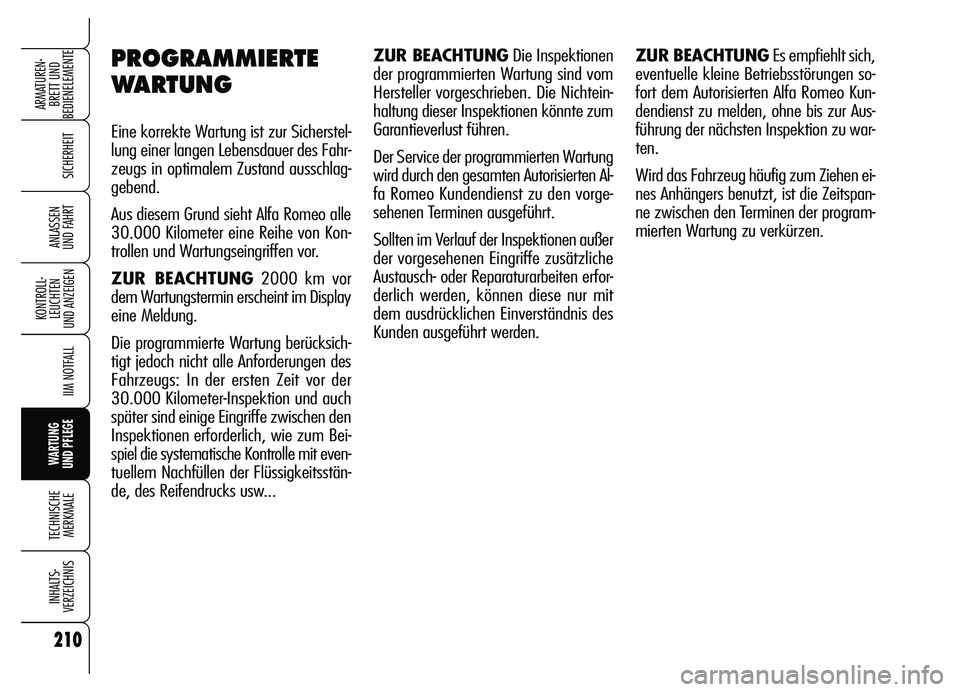

PROGRAMMIERTE
WARTUNG
Eine korrekte Wartung ist zur Sicherstel-
lung einer langen Lebensdauer des Fahr-
zeugs in optimalem Zustand ausschlag-
gebend.
Aus diesem Grund sieht Alfa Romeo alle
30.000 Kilometer eine Reihe von Kon-
trollen und Wartungseingriffen vor.
ZUR BEACHTUNG2000 km vor
dem Wartungstermin erscheint im Display
eine Meldung.
Die programmierte Wartung berücksich-
tigt jedoch nicht alle Anforderungen des
Fahrzeugs: In der ersten Zeit vor der
30.000 Kilometer-Inspektion und auch
später sind einige Eingriffe zwischen den
Inspektionen erforderlich, wie zum Bei-
spiel die systematische Kontrolle mit even-
tuellem Nachfüllen der Flüssigkeitsstän-
de, des Reifendrucks usw...ZUR BEACHTUNGDie Inspektionen
der programmierten Wartung sind vom
Hersteller vorgeschrieben. Die Nichtein-
haltung dieser Inspektionen könnte zum
Garantieverlust führen.
Der Service der programmierten Wartung
wird durch den gesamten Autorisierten Al-
fa Romeo Kundendienst zu den vorge-
sehenen Terminen ausgeführt.
Sollten im Verlauf der Inspektionen außer
der vorgesehenen Eingriffe zusätzliche
Austausch- oder Reparaturarbeiten erfor-
derlich werden, können diese nur mit
dem ausdrücklichen Einverständnis des
Kunden ausgeführt werden.ZUR BEACHTUNGEs empfiehlt sich,
eventuelle kleine Betriebsstörungen so-
fort dem Autorisierten Alfa Romeo Kun-
dendienst zu melden, ohne bis zur Aus-
führung der nächsten Inspektion zu war-
ten.
Wird das Fahrzeug häufig zum Ziehen ei-
nes Anhängers benutzt, ist die Zeitspan-
ne zwischen den Terminen der program-
mierten Wartung zu verkürzen.

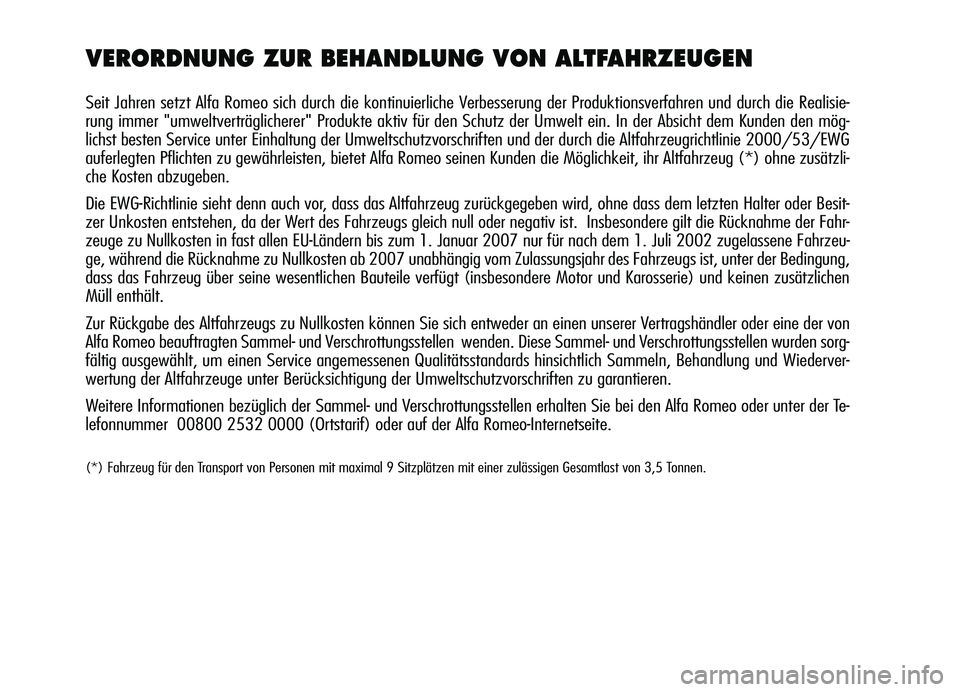

VERORDNUNG ZUR BEHANDLUNG VON ALTFAHRZEUGEN
Seit Jahren setzt Alfa Romeo sich durch die kontinuierliche Verbesserung der Produktionsverfahren und durch die Realisie-
rung immer "umweltverträglicherer" Produkte aktiv für den Schutz der Umwelt ein. In der Absicht dem Kunden den mög-
lichst besten Service unter Einhaltung der Umweltschutzvorschriften und der durch die Altfahrzeugrichtlinie 2000/53/EWG
auferlegten Pflichten zu gewährleisten, bietet Alfa Romeo seinen Kunden die Möglichkeit, ihr Altfahrzeug (*) ohne zusätzli-
che Kosten abzugeben.
Die EWG-Richtlinie sieht denn auch vor, dass das Altfahrzeug zurückgegeben wird, ohne dass dem letzten Halter oder Besit-
zer Unkosten entstehen, da der Wert des Fahrzeugs gleich null oder negativ ist. Insbesondere gilt die Rücknahme der Fahr-
zeuge zu Nullkosten in fast allen EU-Ländern bis zum 1. Januar 2007 nur für nach dem 1. Juli 2002 zugelassene Fahrzeu-
ge, während die Rücknahme zu Nullkosten ab 2007 unabhängig vom Zulassungsjahr des Fahrzeugs ist, unter der Bedingung,
dass das Fahrzeug über seine wesentlichen Bauteile verfügt (insbesondere Motor und Karosserie) und keinen zusätzlichen
Müll enthält.
Zur Rückgabe des Altfahrzeugs zu Nullkosten können Sie sich entweder an einen unserer Vertragshändler oder eine der von
Alfa Romeo beauftragten Sammel- und Verschrottungsstellen wenden. Diese Sammel- und Verschrottungsstellen wurden sorg-
fältig ausgewählt, um einen Service angemessenen Qualitätsstandards hinsichtlich Sammeln, Behandlung und Wiederver-
wertung der Altfahrzeuge unter Berücksichtigung der Umweltschutzvorschriften zu garantieren.
Weitere Informationen bezüglich der Sammel- und Verschrottungsstellen erhalten Sie bei den Alfa Romeo oder unter der Te-
lefonnummer 00800 2532 0000 (Ortstarif) oder auf der Alfa Romeo-Internetseite.
(*) Fahrzeug für den Transport von Personen mit maximal 9 Sitzplätzen mit einer zulässigen Gesamtlast von 3,5 Tonnen.

MOTORÖLWECHSEL (Liter)
KRAFTSTOFF TANKEN (Liter)
QUALITYASSISTENZA TECNICA - INGEGNERIA ASSISTENZIALE
Largo Senatore G. Agnelli, 5 - 10040 Volvera - Torino (Italia)
Fiat Auto S.p.A.
Veröffentlichung Nr. 60431557 - 2. Ausgabe - 10/2006
Alle Rechte vorbehalten. Der Nachdruck, auch auszugsweise, ist ohne schriftliche
Genehmigung seitens der Fiat Auto S.p.A. verboten.
SERVICE
2.2 JTS - 3.2 JTS 2.4 JTDM
Schmierkreis Motor 5,4 6,4
Das verbrauchte Öl nicht in die Umwelt werfen.
FÜLLDRUCK BEI KALTEM REIFEN
Bei warmem Reifen muss der Fülldruck +0,3 bar über dem vorgeschriebenen Wert liegen. Der korrekte Wert ist jedoch bei kaltem Reifen erneut zu kontrollieren.
Bei Winterreifen muss der Fülldruck +0,2 bar über dem für die mitgelieferten Reifen vorgeschriebenen Wert liegen.
Für die Verwendung bei kontinuierlichen Geschwindigkeiten über 160 km/h müssen die Reifen auf den Fülldrück bei voller Be-
ladung aufgepumpt werden.
2.2 JTS - 2.4 JTDM- 3.2 JTS
Kapazität Behälter 70
Reserve 10
Die Fahrzeuge mit Benzinmotoren dürfen nur mit bleifreiem Superbenzin mit Mindestoktanzahl (R.O.Z.) 95 betankt werden.
Die Fahrzeuge mit Dieselmotoren dürfen nur mit Pkw-Diesel (Spezifikation EN590) betankt werden.
Reifen
215/55 R16 93V
vorn hinten
2,3 2,3
2,6 2,6Notrad
T125/80 R17
4,2 Reifen
225/50 R17 98W
vorn hinten
2,5 2,5
2,7 2,7Reifen
235/45 R18 98W
vorn hinten
2,7 2,5
2,8 2,6
bei mittlerer Beladung bar
voll beladen bar
