2007 Abarth Grande Punto stop start

8
VEILIGHEID
STARTEN ENRIJDEN
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
Draai in dat geval de sleutel in stand
STOP en vervolgens opnieuw in stand
MAR; als de motor geblokkeerd blijft,
probeer het dan opnieuw met de andere
geleverde sleutels. Als de motor nog niet
aanslaat, wendt u dan tot de Abarth-
dealer.
BELANGRIJK Elke sleutel heeft een eigen
code, die in de regeleenheid van het sys-
teem moet worden opgeslagen. Voor het
opslaan van nieuwe sleutels (maximaal
acht) moet u zich tot de Abarth-dealer
wenden. Als het lampje Ytijdens het rijden gaat branden
❒Als het symbool Yop het display ver-
schijnt, betekent dit dat het systeem
zichzelf controleert (bijv. bij een ver-
mindering van de spanning).
❒Als het symbool Yop het display blijft
weergegeven, wendt u dan tot de
Abarth-dealer.
Bij krachtige stoten kunnen
de elektronische componen-
ten in de sleutel beschadigd
worden.
WERKING
Als u bij het starten van de motor de sleu-
tel in stand MAR draait, dan stuurt het
Fiat CODE-systeem een code naar de re-
geleenheid van de motor die, als de code
wordt herkend, de blokkering van de func-
ties opheft.
De code wordt alleen verzonden als de
regeleenheid van het Fiat CODE-systeem
de door de sleutel verzonden code heeft
herkend.
Iedere keer als u de contactsleutel in stand
STOP zet, schakelt de Fiat CODE de
functies van de elektronische regeleenheid
van de motor uit.
Als bij het starten de code niet wordt her-
kend, verschijnt op het display het sym-
bool
Y(zie hoofdstuk “Lampjes en be-
richten”).

12
VEILIGHEID
STARTEN ENRIJDEN
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
START-/CONTACTSLOT
De sleutel kan in 3 standen worden ge-
draaid fig. 9:
❒STOP: motor uit, sleutel uitneembaar,
stuurslot ingeschakeld. Enkele elektri-
sche installaties werken (bijv. autoradio,
centrale portiervergrendeling).
❒MAR: contact aan. Alle elektrische in-
stallaties werken.
❒AVV: motor starten (stand zonder ver-
grendeling).
Het contactslot is voorzien van een her-
startbeveiliging. Als de motor bij de eer-
ste poging niet aanslaat, moet u de sleu-
tel terugdraaien in stand STOPen nog-
maals starten. STUURSLOT
Inschakelen
Zet de sleutel in stand
STOP, trek de
sleutel uit het start-/contactslot en draai
het stuur totdat het vergrendelt.
Uitschakelen
Draai het stuur iets heen en weer, terwijl
u de sleutel in stand MARdraait.
Als het start-/contactslot is
geforceerd (bijv. bij een po-
ging tot diefstal) moet u, voordat u
weer met de auto gaat rijden, de wer-
king van het slot laten controleren bij
de Abarth-dealer.
ATTENTIE
Neem altijd de sleutel uit het
contactslot als de auto
wordt verlaten, om onvoorzichtig ge-
bruik van de bedieningsknoppen te
voorkomen. Vergeet niet de handrem
aan te trekken. Schakel de eerste ver-
snelling in als de auto op een helling
omhoog staat en de achteruit bij een
helling omlaag (gezien vanuit de rij-
richting). Laat kinderen nooit alleen
achter in de auto.
ATTENTIE
fig. 9F0M0015m
Verwijder de sleutel nooit uit
het contactslot als de auto
nog in beweging is. Bij de eerste stuur-
uitslag blokkeert het stuur automa-
tisch. Dit geldt in alle gevallen, ook
als de auto gesleept wordt.
ATTENTIE
Het is streng verboden om
demontage-/montagewerk-
zaamheden uit te voeren, waarvoor
wijzigingen in de stuurinrichting of de
stuurkolom vereist zijn (bijv. bij mon-
tage van een diefstalbeveiliging).
Hierdoor kunnen de prestaties van
het systeem, de garantie en de veilig-
heid in gevaar worden gebracht en
voldoet de auto niet meer aan de
typegoedkeuring.
ATTENTIE

48
VEILIGHEID
STARTEN ENRIJDEN
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
RICHTINGAANWIJZERS fig. 36
Zet de hendel in de vergrendelde stand:
❒omhoog (stand 1 ): inschakeling rechter
richtingaanwijzer;
❒omlaag (stand 2 ): inschakeling linker
richtingaanwijzer.
Op het instrumentenpaneel knippert het
controlelampje
Îof ¥.
De richtingaanwijzers schakelen automa-
tisch uit als de auto weer rechtuit rijdt.
Als u kort richting aan wilt geven, voor het
uitvoeren van een handeling waarvoor het
stuurwiel slechts weinig hoeft te worden
verdraaid, dan drukt u de hendel iets om-
hoog of omlaag zonder dat de hendel ver-
grendelt. Zodra u de hendel loslaat, gaat
deze automatisch terug. “FOLLOW ME HOME” SYSTEEM
Met dit systeem kan de ruimte voor de au-
to een bepaalde tijd worden verlicht.
Inschakelen
U schakelt deze functie in door de con-
tactsleutel in stand STOP
te draaien of
uit te nemen en de linker hendel binnen
2 minuten na het uitzetten van de motor
naar het stuur te trekken.
Telkens als u de hendel bedient, blijft de
verlichting 30 seconden langer branden,
tot een maximum van 210 seconden; hier-
na schakelt de verlichting automatisch uit. Als de hendel wordt bediend, gaat het
controlelampje
3op het instrumenten-
paneel branden en verschijnt er een be-
richt op het display (zie het hoofdstuk
“Lampjes en berichten”) gedurende de tijd
dat de functie actief blijft. Het lampje gaat
branden als de hendel voor het eerst be-
diend wordt en blijft branden totdat de
functie automatisch uitschakelt. Telkens
als de hendel wordt bediend, wordt alleen
de inschakeltijd van de verlichting ver-
lengd.
Uitschakelen
Houd de hendel langer dan 2 seconden
naar het stuur getrokken.
fig. 36F0M0061m

50
VEILIGHEID
STARTEN ENRIJDEN
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
REGENSENSOR
(indien aanwezig)
De regensensor bevindt zich achter de
binnenspiegel en staat in contact met de
voorruit. De sensor zorgt ervoor dat de
frequentie van de slagen van de ruiten-
wissers, tijdens het wissen met interval,
automatisch wordt aangepast aan de hoe-
veelheid regen op de ruit.
BELANGRIJK Houd de ruit in de omge-
ving van de sensor schoon.
Inschakelen
Plaats de draaiknop van de rechter hendel
in stand ≤fig. 37.
Als de regensensor wordt ingeschakeld,
maken de ruitenwissers 1 slag.
In het setup-menu kan de gevoeligheid van
de regensensor worden verhoogd.
Als de gevoeligheid van de regensensor
verhoogd wordt, maken de ruitenwissers
1 slag.
Als de ruitensproeiers worden bediend bij
ingeschakelde regensensor, werkt het nor-
male reinigingsprogramma. Daarna hervat
de regensensor zijn normale automatische
werking. Uitschakelen
Plaats de draaiknop van de hendel in stand
≤
fig. 37
of draai de contactsleutel in
stand STOP.
Als de motor daarna wordt gestart (sleu-
tel in stand MAR), schakelt de regensen-
sor niet weer in, ook niet als de draaiknop
in stand ≤fig. 37
is blijven staan. Om
de regensensor weer in te schakelen,
moet de draaiknop van stand ≤in een
andere stand worden gezet en vervolgens
weer in stand ≤.
Als de regensensor op deze wijze opnieuw
wordt ingeschakeld, maken de ruitenwis-
sers ten minste 1 slag, ook bij een droge
ruit.
De regensensor is in staat om de volgen-
de omstandigheden te herkennen en zijn
gevoeligheid hieraan aan te passen:
❒vuil op het controle-oppervlak
(zoutaanslag, vuil enz.);
❒verschil tussen dag en nacht.
BELANGRIJK Door waterstrepen kunnen
de ruitenwissers ongewenst inschakelen.
“Intelligente wis-/wasregeling”
Als u de hendel naar het stuur trekt (on-
vergrendelde stand), schakelen de ruiten-
sproeiers in.
Als u de hendel langer dan een halve se-
conde aangetrokken houdt, dan worden
in een beweging de ruitenwissers/-sproei-
ers ingeschakeld.
Als u de hendel loslaat, maken de ruiten-
wissers nog 3 slagen.
Na 6 seconden volgt nog een extra reini-
gingsslag.

51
VEILIGHEID
STARTEN ENRIJDEN
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
ACHTERRUITWISSER/-SPROEIER
fig. 38
Deze werken uitsluitend als de contact-
sleutel in stand MARstaat.
De werking stopt als de hendel wordt los-
gelaten.
Als u de draaiknop van stand Oin stand
'zet, dan werkt de achterruitwisser als
volgt:
❒in intervalstand als de ruitenwissers
voor niet zijn ingeschakeld;
❒synchroon (met de helft van de fre-
quentie van de ruitenwissers voor) als
de ruitenwissers voor zijn ingeschakeld;
❒continu als de achteruit is ingeschakeld. Gebruik de achterruitwisser
niet om opgehoopte sneeuw
of ijs van de achterruit te ver-
wijderen. In die omstandig-
heden grijpt, als de achterruitwisser te
zwaar wordt belast, de beveiliging in, die
ervoor zorgt dat de wisser enkele
seconden wordt uitgeschakeld. Als hier-
na de werking niet wordt hervat (ook na
een herstart van de auto met de con-
tactsleutel), wendt u dan tot de Abarth-
dealer.
Als u bij ingeschakelde ruitenwissers voor
de achteruit inschakelt, gaat automatisch
ook de achterruitwisser continu wissen.
Als u de hendel naar het dashboard duwt
(onvergrendelde stand), schakelt de ach-
terruitsproeier in.
Als u de hendel langer dan een halve
seconde naar het dashboard geduwd
houdt, schakelt ook de achterruitwisser
in.
Als u de hendel loslaat, wordt het intelli-
gente wis-/wasprogramma ingeschakeld,
zoals bij de ruitenwissers voor.
fig. 38F0M0218m

56
VEILIGHEID
STARTEN ENRIJDEN
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
MISTACHTERLICHT fig. 45
Druk op knop 4 . Het mistachterlicht
werkt alleen als het dimlicht of de buiten-
verlichting en mistlampen voor (indien
aanwezig) zijn ingeschakeld.
Op het instrumentenpaneel gaat het con-
trolelampje 4branden.
Druk voor uitschakeling nogmaals op de
knop of schakel het dimlicht en/of de mist-
lampen voor (indien aanwezig) uit.
Het gebruik van het mistachterlicht is af-
hankelijk van de wetgeving van het land
waarin u zich bevindt. Houdt u aan de voor-
schriften.
PARKEERVERLICHTING
Draai met de sleutel in stand STOPof
met uitgenomen sleutel de draaiknop van
de linker hendel eerst in stand Oen ver-
volgens in stand
6of 2.
Op het instrumentenpaneel gaat het con-
trolelampje
3branden.
fig. 45F0M0071m
SPORT-BOOST-FUNCTIE
fig. 46
Druk op de knop A voor inschakeling van
de “SPORT BOOST ”-functie (zie de pa-
ragraaf “SPORT-BOOST-FUNCTIE” in dit
hoofdstuk). Als de functie is ingeschakeld,
dan wordt op het instrumentenpaneel het
lampje “SPORT” verlicht. Druk nogmaals
op de knop om deze functie uit te scha-
kelen.
fig. 47F0M0038mfig. 46F0M074Ab
ACHTERRUITVERWARMING
fig. 47
Druk op de knop A voor inschakeling. Bij
ingeschakelde achterruitverwarming zorgt
een tijdschakeling ervoor dat de verwar-
ming na ongeveer 20 minuten uitschakelt.

57
VEILIGHEID
STARTEN ENRIJDEN
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
Portierontgrendeling bij een
ongeval
Bij een ongeval waarbij de brandstof-
noodschakelaar in werking treedt, wor-
den de portieren automatisch ontgrendeld
zodat het interieur van de auto van bui-
tenaf bereikt kan worden. Gelijktijdig gaat
ook de plafondverlichting branden. U kunt
de portieren echter altijd van binnenuit
openen met behulp van de daarvoor be-
stemde bedieningshendels.
Als u na het ongeval geen brandstoflek-
kage waarneemt en de auto kan nog ver-
der rijden, schakel dan de brandstof-
noodschakelaar weer in, volgens de hier-
na beschreven procedure.
PORTIERVERGRENDELING
fig. 48
U kunt de centrale portiervergrendeling
inschakelen door de knop
Aop de mid-
denconsole in te drukken, onafhankelijk
van de stand van de contactsleutel.BRANDSTOFNOOD-
SCHAKELAAR
De auto is uitgerust met een brandstof-
noodschakelaar. De schakelaar springt
omhoog bij een ongeval, waardoor de toe-
voer van brandstof wordt gestopt en de
motor afslaat.
Hierdoor wordt brandstoflekkage bij
leidingbreuken voorkomen.
BELANGRIJK Vergeet niet na een botsing
de sleutel uit het contactslot te nemen om
te voorkomen dat de accu ontlaadt.
Als de brandstofnoodschakelaar is inge-
schakeld, verschijnt het bericht “FPS on”
op het digitale display.
Op het multifunctionele display verschijnt
het bericht “Brandstofnoodschakelaar in-
geschakeld zie instructieboekje”.
fig. 48F0M076Ab
Als u na een ongeval een
brandstoflucht ruikt of merkt
dat het brandstofsysteem lekt, druk
dan de schakelaar niet weer terug,
zodat brand wordt voorkomen.
ATTENTIE
Als de centrale portierver-
grendeling vanuit het interieur
van de auto is ingeschakeld en na een
ongeval de brandstofnoodschakelaar
niet de automatische portierontgren-
deling heeft kunnen inschakelen, dan
kan het interieur niet van buitenaf be-
reikt worden. Het van buitenaf openen
van de portieren hangt bovendien af
van de staat van de portieren na een
ongeval: als een portier beschadigd is,
kan het mogelijk niet worden geopend.
Probeer in dat geval de andere portie-
ren van de auto te openen.
ATTENTIE

66
VEILIGHEID
STARTEN ENRIJDEN
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

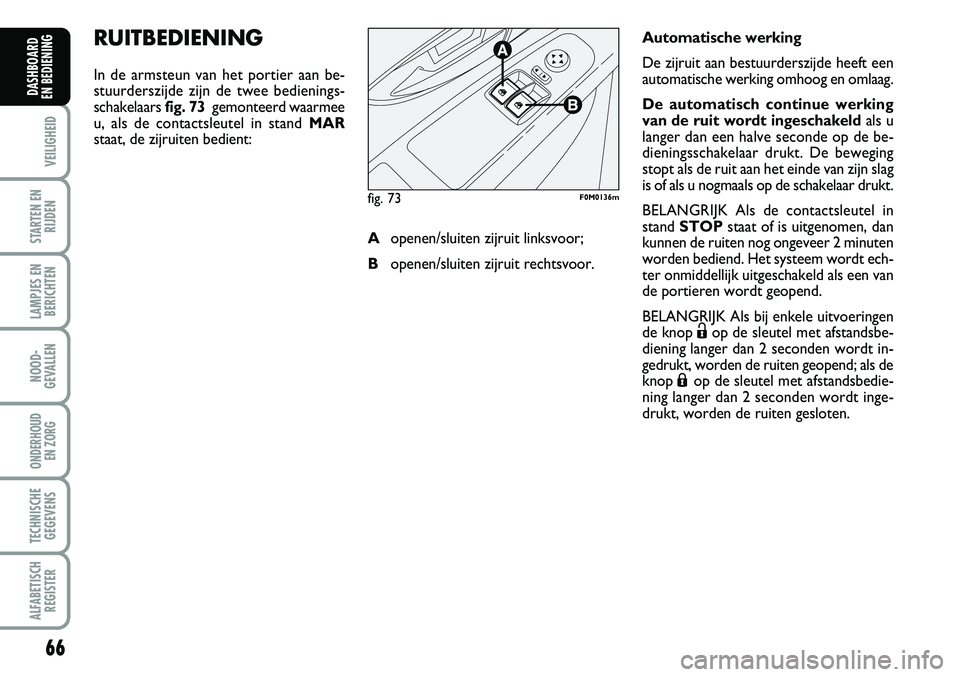

RUITBEDIENING
In de armsteun van het portier aan be-
stuurderszijde zijn de twee bedienings-
schakelaars fig. 73 gemonteerd waarmee
u, als de contactsleutel in stand MAR
staat, de zijruiten bedient: Automatische werking
De zijruit aan bestuurderszijde heeft een
automatische werking omhoog en omlaag.
De automatisch continue werking
van de ruit wordt ingeschakeld
als u
langer dan een halve seconde op de be-
dieningsschakelaar drukt. De beweging
stopt als de ruit aan het einde van zijn slag
is of als u nogmaals op de schakelaar drukt.
BELANGRIJK Als de contactsleutel in
stand STOP staat of is uitgenomen, dan
kunnen de ruiten nog ongeveer 2 minuten
worden bediend. Het systeem wordt ech-
ter onmiddellijk uitgeschakeld als een van
de portieren wordt geopend.
BELANGRIJK Als bij enkele uitvoeringen
de knop
Ëop de sleutel met afstandsbe-
diening langer dan 2 seconden wordt in-
gedrukt, worden de ruiten geopend; als de
knop
Áop de sleutel met afstandsbedie-
ning langer dan 2 seconden wordt inge-
drukt, worden de ruiten gesloten.
fig. 73F0M0136m
A openen/sluiten zijruit linksvoor;
B openen/sluiten zijruit rechtsvoor.
