2007 Abarth Grande Punto ESP

53
VEILIGHEID
STARTEN ENRIJDEN
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
OPGESLAGEN SNELHEID
OPROEPEN
Als het systeem is uitgeschakeld door bij-
voorbeeld het intrappen van het rem- of
koppelingspedaal, kan de opgeslagen snel-
heid op de volgende manier worden op-
geroepen:
❒geef geleidelijk gas, totdat de snelheid
ongeveer gelijk is aan de opgeslagen
snelheid;
❒schakel de versnelling in die ingescha-
keld was op het moment van het op-
slaan van de snelheid;
❒druk op de knop RES B-fig. 39.
OPGESLAGEN SNELHEID
VERHOGEN
Dit kan op twee manieren:
❒trap het gaspedaal in en sla vervolgens
de nieuwe snelheid op;
of
❒plaats de hendel omhoog ( +).
Telkens als de hendel wordt bediend,
wordt de snelheid iets verhoogd (onge-
veer 1 km/h). Als de hendel omhoog
wordt gehouden, verandert de snelheid
traploos. OPGESLAGEN SNELHEID
VERLAGEN
Dit kan op twee manieren:
❒schakel het systeem uit en sla vervol-
gens de nieuwe snelheid op;
of
❒plaats de hendel omlaag (– ) totdat de
nieuwe snelheid is bereikt die automa-
tisch wordt opgeslagen.
Telkens als de hendel wordt bediend,
wordt de snelheid iets verlaagd (ongeveer
1 km/h). Als de hendel omlaag wordt ge-
houden, verandert de snelheid traploos.
SYSTEEM UITSCHAKELEN
Het systeem kan als volgt door de be-
stuurder worden uitgeschakeld:
❒draai de draaiknop Ain stand OFF;
❒zet de motor uit;
❒trap het rempedaal in;
❒trap het koppelingspedaal in;
❒trap het gaspedaal in; in dit geval wordt
het systeem niet werkelijk uitgescha-
keld, maar heeft het acceleratie-verzoek
voorrang op het systeem; de cruise-con-
trol blijft ingeschakeld en het systeem
stelt, na de acceleratie, de hiervoor op-
geslagen snelheid weer in, zonder dat de
knop RES B-fig. 39 ingedrukt hoeft te
worden.
Het systeem schakelt in de volgende ge-
vallen automatisch uit:
❒als het ABS of ESP in werking treedt;
❒als de snelheid van de auto onder de
vastgestelde limiet komt;
❒als er een storing in het systeem is.
Als de cruise-control tijdens
het rijden is ingeschakeld, zet
dan nooit de versnellingspook in de
vrijstand.
ATTENTIE
Bij een storing of een afwij-
kende werking van de cruise-
control, moet de draaiknop A in stand
OFF worden gezet. Laat het systeem
door de Abarth-dealer controleren.
ATTENTIE

69
VEILIGHEID
STARTEN ENRIJDEN
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

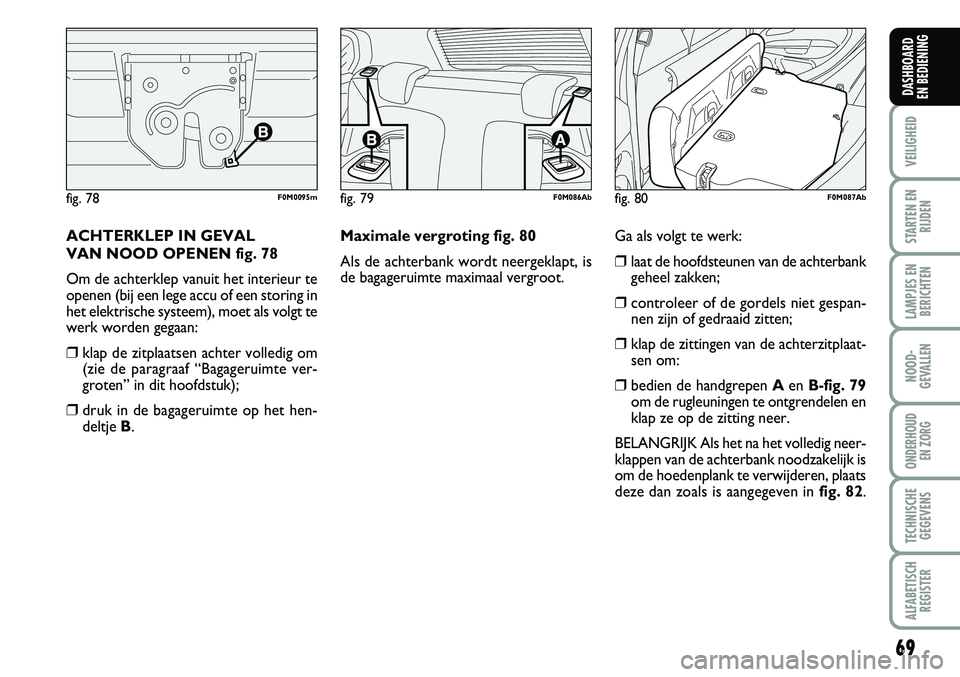

ACHTERKLEP IN GEVAL
VAN NOOD OPENEN fig. 78
Om de achterklep vanuit het interieur te
openen (bij een lege accu of een storing in
het elektrische systeem), moet als volgt te
werk worden gegaan:
❒klap de zitplaatsen achter volledig om
(zie de paragraaf “Bagageruimte ver-
groten” in dit hoofdstuk);
❒druk in de bagageruimte op het hen-
deltje B. Maximale vergroting fig. 80
Als de achterbank wordt neergeklapt, is
de bagageruimte maximaal vergroot.
fig. 78F0M0095mfig. 79F0M086Ab
Ga als volgt te werk:
❒laat de hoofdsteunen van de achterbank
geheel zakken;
❒controleer of de gordels niet gespan-
nen zijn of gedraaid zitten;
❒klap de zittingen van de achterzitplaat-
sen om:
❒bedien de handgrepen
Aen B-fig. 79
om de rugleuningen te ontgrendelen en
klap ze op de zitting neer.
BELANGRIJK Als het na het volledig neer-
klappen van de achterbank noodzakelijk is
om de hoedenplank te verwijderen, plaats
deze dan zoals is aangegeven in fig. 82.
fig. 80F0M087Ab

70
VEILIGHEID
STARTEN ENRIJDEN
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
fig. 83F0M0101m
Controleer of de rugleuning aan beide zij-
den goed vergrendeld is om te voorko-
men dat in geval van bruusk remmen, de
rugleuning naar voren kan klappen en de
passagiers kan verwonden.
fig. 82F0M020Abfig. 81F0M088Ab
Achterbank terugplaatsen fig. 81
Plaats de rugleuning omhoog en druk de
leuning naar achteren, totdat beide borg-
mechanismen hoorbaar inklikken.
Plaats de gespen van de veiligheidsgordels
omhoog en zet de zitting weer in de nor-
male gebruiksstand.
BELANGRIJK Als de rugleuning goed is
vergrendeld, dan is de “rode band” naast
de hendels voor het neerklappen van de
rugleuning, niet meer zichtbaar. Als de
“rode band” zichtbaar is, is de rugleuning
niet goed vergrendeld. Als de rugleuning
in de normale gebruiksstand wordt gezet,
controleer dan of de rugleuning hoorbaar
vergrendelt.
fig. 84F0M0222m
HOEDENPLANK VERWIJDEREN
Als u de hoedenplank wilt verwijderen om
de bagageruimte te vergroten: maak de bo-
venste uiteinden A-fig. 83 van de twee
trekkoorden los door de ogen van de pen-
nen te schuiven, maak de hoedenplank los,
draai hem in de zitting en maak de twee
pennen fig. 84 los uit de zittingen aan de
zijkant.
De verwijderde hoedenplank kan dwars
tussen de rugleuningen van de voorstoe-
len en de omgeklapte achterbank worden
opgeborgen fig. 82.

78
VEILIGHEID
STARTEN ENRIJDEN
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
BRAKE ASSIST
(remregeling bij noodstops
geïntegreerd in ESP) (indien
aanwezig)
Dit systeem, dat niet kan worden uitge-
schakeld, herkent noodstops (op basis van
de snelheid waarmee het rempedaal
wordt ingetrapt) en verhoogt de druk in
het remcircuit aanzienlijk, waardoor snel-
ler en krachtiger door het systeem wordt
geremd.
De Brake Assist wordt, bij uitvoeringen
die zijn uitgerust met ESP, uitgeschakeld
bij een storing in het ESP (lampje
ábrandt
en er verschijnt een bericht op het instel-
bare multifunctionele display).
ESP-SYSTEEM
(Electronic Stability
Program)
Dit systeem bewaakt de stabiliteit van de
auto als de wielen hun grip verliezen,
waardoor de auto beter op koers blijft.
De werking van het ESP is uitermate nuttig
als de grip op het wegdek wisselt.
Naast het ESP-, ASR- en Hill Holder-sys-
teem beschikt de auto ook over MSR (re-
geling van het afremmen op de motor tij-
dens terugschakelen) en HBA (automati-
sche remdrukverhoger bij noodstops) (in-
dien aanwezig).
ACTIVERING VAN HET
SYSTEEM
Bij activering gaat het lampje
áop het in-
strumentenpaneel knipperen, om de be-
stuurder er op te wijzen dat de auto de
stabiliteit en de grip dreigt te verliezen.
Als het ABS in werking treedt,
merkt u dat aan een trilling
in het rempedaal. Verlaag de remdruk
niet maar houd het rempedaal juist
goed ingetrapt; op deze manier hebt
u de kortste remweg in relatie tot de
conditie van het wegdek.
ATTENTIE

79
VEILIGHEID
STARTEN ENRIJDEN
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
INSCHAKELING VAN HET
SYSTEEM
Het ESP wordt automatisch ingeschakeld
als de motor wordt gestart en kan niet
worden uitgeschakeld.
STORINGSMELDINGEN
Bij een storing in het ESP wordt het sys-
teem automatisch uitgeschakeld en gaat
het lampje
áop het instrumentenpaneel
continu branden en verschijnt er een mel-
ding op het instelbare multifunctionele dis-
play (zie het hoofdstuk “Lampjes en be-
richten”). Bovendien gaat ook het lampje
in de knop ASR OFF branden. Wendt u in
dat geval zo snel mogelijk tot de Abarth-
dealer.
De prestaties van het ESP-
systeem mogen de bestuur-
der er niet toe verleiden onnodige en
onverantwoorde risico’s te nemen. De
rijstijl moet altijd zijn aangepast aan
het wegdek, het zicht en het verkeer.
De verantwoordelijkheid voor de ver-
keersveiligheid ligt altijd en overal bij
de bestuurder van de auto.
ATTENTIEHILL HOLDER-SYSTEEM
Dit in het ESP geïntegreerde systeem helpt
bij het wegrijden op een helling.
Het systeem schakelt automatisch in als:
❒omhoog: de auto stilstaat op een hel-
ling van meer dan 5% met draaiende
motor, ingetrapt rem- en koppelings-
pedaal en versnellingsbak in vrij of als
een andere versnelling dan de achter-
uit is ingeschakeld.
❒omlaag: de auto stilstaat op een helling
van meer dan 5% met draaiende motor,
ingetrapt rem- en koppelingspedaal en
als de achteruit is ingeschakeld.

80
VEILIGHEID
STARTEN ENRIJDEN
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
Storingsmeldingen
Bij een storing in het systeem brandt op
het instrumentenpaneel het waarschu-
wingslampje *bij een digitaal display en
het lampje
ábij een instelbaar multifunc-
tioneel display (zie het hoofdstuk “Lamp-
jes en berichten”).
BELANGRIJK Het Hill Holder-systeem is
geen handrem; verlaat dus nooit de auto
zonder de handrem aan te trekken, de
motor uit te zetten en de eerste versnel-
ling in te schakelen.
Voor de juiste werking van
het ESP- en ASR-systeem is
het noodzakelijk dat de banden van
alle wielen van hetzelfde merk en
type zijn. De banden moeten in
perfecte conditie zijn en de voorge-
schreven afmetingen hebben.
ATTENTIETijdens het wegrijden zorgt de regeleen-
heid van het ESP ervoor dat de wielen ge-
remd blijven, totdat het noodzakelijke mo-
torkoppel is bereikt om weg te rijden (of
maximaal 2 seconden), zodat u meer tijd
heeft om uw rechter voet van het rem-
pedaal naar het gaspedaal te verplaatsen.
Als u na 2 seconden niet bent weggere-
den, schakelt het systeem automatisch uit
en wordt de remdruk geleidelijk verlaagd.
Tijdens deze fase kunt u een typisch geluid
horen. Dit geluid betekent dat de auto ie-
der moment in beweging kan komen.

81
VEILIGHEID
STARTEN ENRIJDEN
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
ASR-SYSTEEM (Antislip Regulator)
Het ASR-systeem controleert de trek-
kracht van de auto en grijpt automatisch
in als een of beide aangedreven wielen
dreigen door te slippen.
Afhankelijk van de oorzaak van het door-
slippen, worden er twee verschillende
regelsystemen geactiveerd:
❒als beide aangedreven wielen doorslip-
pen, vermindert de ASR het motorver-
mogen;
❒als slechts een aangedreven wiel door-
slipt, zorgt het ASR-systeem ervoor dat
het wiel automatisch wordt afgeremd. Het ASR-systeem is vooral nuttig onder
de volgende omstandigheden:
❒doorslippen van het binnenste wiel in
bochten, door verandering van de wiel-
belasting of door te felle acceleratie;
❒te hoog vermogen naar de wielen, ook
in samenhang met de condities van het
wegdek;
❒acceleratie op gladde wegen en bij
sneeuw en ijzel;
❒verlies van grip op natte weggedeelten
(aquaplaning).
Voor de juiste werking van
het ESP- en ASR-systeem is
het noodzakelijk dat de banden van
alle wielen van hetzelfde merk en
type zijn. De banden moeten in
perfecte conditie zijn en de voorge-
schreven afmetingen hebben.
ATTENTIE

85
VEILIGHEID
STARTEN ENRIJDEN
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
Het vervangen van de nor-
male banden door winter-
banden en omgekeerd, vereist ook
een aanpassing van het TPMS, die
uitsluitend door de Abarth-dealer
mag worden uitgevoerd.
ATTENTIE
Het TPMS vereist het ge-
bruik van speciale appara-
tuur. Raadpleeg de Abarth-dealer
over de accessoires die geschikt zijn
voor het systeem (wielen, wieldeksels
enz.) Het gebruik van andere acces-
soires kan de normale werking van
het systeem verhinderen.
ATTENTIE
De bandenspanning kan va-
riëren afhankelijk van de
buitentemperatuur. Het TPMS kan
tijdelijk een te lage bandenspanning
signaleren. Controleer in dat geval de
bandenspanning bij koude banden en
herstel, indien nodig, de juiste span-
ning.
ATTENTIE
Als de auto is uitgerust met
het TPMS, moeten bij het
monteren/demonteren van de banden
en/of velgen speciale voorzorgsmaat-
regelen in acht worden genomen. Om
te voorkomen dat de sensoren be-
schadigen of verkeerd gemonteerd
worden, mogen de banden en/of de
velgen uitsluitend door gespeciali-
seerd personeel vervangen worden.
Wendt u tot de Abarth-dealer.
ATTENTIE
Als de auto is uitgerust met
het TPMS, moet bij het de-
monteren van een band, ook het rub-
ber van het ventiel vervangen worden.
Wendt u tot de Abarth-dealer.
ATTENTIE
Zeer hevige storingen door
radiofrequentie kunnen het
TMPS-systeem ontregelen. Dit wordt
aan de bestuurder aangegeven door
het verschijnen van een bericht op het
multifunctionele display (indien aan-
wezig). Deze melding verdwijnt auto-
matisch zodra de storing het systeem
niet meer ontregelt.
ATTENTIE
