2007.5 PEUGEOT 206 Manual del propietario (in Spanish)

89Revisiones-
MOTORES GASOLINA
1,1 LITROS (60 cv)
y 1,4 LITROS (75 cv)
1. Depósito de dirección asistida.
2. Depósito de lavaparabrisas y de
lavafaros*.
3. Depósito del líquido de
refrigeración.
4. Depósito del líquido de frenos.
5. Batería.
6. Filtro de aire.
7. Varilla de nivel de aceite motor.
8. Depósito del aceite motor.
* Según destino.

Revisiones90 -
MOTORES GASOLINA
1,6 LITROS 16V (110 cv)
1. Depósito de dirección asistida.
2. Depósito de lavaparabrisas y de
lavafaros.
3. Depósito del líquido de
refrigeración.
4. Depósito del líquido de frenos.
5. Batería.
6. Filtro de aire.
7. Varilla de nivel de aceite motor.
8. Depósito del aceite motor.
MOTORES DIESEL TURBO
1,4 LITROS HDI (70 cv)
1. Depósito de dirección asistida.
2. Depósito de lavaparabrisas y de
lavafaros.
3. Depósito del líquido de
refrigeración.
4. Depósito del líquido de frenos.
5. Batería.
6. Filtro de aire.
7. Varilla de nivel de aceite motor.
8. Depósito del aceite motor.
9. Bomba de cebado.

91Revisiones-
REVISIÓN DE LOS
NIVELES
Nivel de aceite
 Realice este control con regula-
ridad y añada aceite entre dos
cambios (el consumo máximo es
de 0,5 l a los 1 000 km.).
La comprobación se realiza con el
vehículo en horizontal, motor frío,
con el indicador de nivel de aceite del
combinado o con la varilla manual.
En la varilla nivel hay
2 marcas :
A = maxi.
Nunca se debe rebasar
esta marca.
B = mini.
Para preservar la fiabili-
dad de los motores y los
dispositivos de anticonta-
minación, está prohibido
el uso de aditivos en el
aceite motor.
Cambio
Según las indicaciones dadas en el
carnet de mantenimiento.
Observación : evite todo contac-
to prolongado del aceite usado con
la piel. Vacíe el aceite usado en los
contenedores específicos para este
uso en la Red PEUGEOT.
Nivel del líquido de frenos :
Se debe efectuar imperativamente
en los intervalos previstos conforme
al plan de mantenimiento del fabri-
cante.
Utilice los fluidos recomendados por
el fabricante, que responden a las
Normas DOT4.
Observación : el líquido de frenos
es nocivo y muy corrosivo. Evite todo
contacto con la piel.
Productos usados
No tire el aceite usado, el líquido de
frenos o el líquido de refrigeración en
las alcantarillas o al suelo.
Varilla manual
Elección del grado de viscosidad
En todos los casos, el aceite esco-
gido deberá corresponder a las exi-
gencias del fabricante.
Nivel del líquido de
refrigeración
Utilice el líquido recomendado por el
fabricante.
Cuando el motor está caliente, la tem-
peratura del líquido de refrigeración
está regulada por el motoventilador.
Este motoventilador puede funcionar
con el contacto quitado ; además, al
estar el circuito de refrigeración bajo
presión, espere al menos una hora
después de haber parado el motor
para intervenir.
A fin de evitar todo riesgo de que-
maduras, desenrosque el tapón dos
vueltas para dejar que caíga la pre-
sión. Una vez haya caído la presión,
retire el tapón y complete el nivel.
Observación : el líquido de refrige-
ración no requiere ninguna renova-
ción.
Para los vehículos equipados
con filtro de partículas, el
motoventilador puede funcionar
después de parar el vehículo,
incluso motor frío.
Nivel del líquido de dirección
asistida
 Abra el depósito, motor frío a tem-
peratura ambiente, el nivel debe
ser siempre superior a la marca
MINI, próximo a la marca MAXI.
Nivel del líquido
lavaparabrisas y lavafaros
Para una calidad óptima de limpieza
y por su propia seguridad, le acon-
sejamos utilizar los productos reco-
mendados por PEUGEOT.

Revisiones92 -
CONTROLES
Batería
Antes de que llegue el invierno, haga
que le comprueben la batería en un
Punto de Servicio PEUGEOT.
Freno de estacionamiento
Un recorrido demasiado grande del
freno de estacionamiento o la cons-
tatación de una pérdida de eficacia
de este sistema impone un reglaje
inclusive entre dos revisiones.
Haga que le revisen este sistema en
un Punto de Servicio PEUGEOT.Utilice exclusivamente
productos recomendados
por PEUGEOT o produc-
tos de calidad y de carac-
terísticas equivalentes.
Con el fin de optimizar el funcio-
namiento de órganos tan impor-
tantes como la dirección asistida
y el circuito de frenos, PEUGEOT
selecciona y propone productos
específicos.
A fin de no dañar los órganos eléc-
tricos, evite lavar el motor.
QUEDARSE SIN
CARBURANTE (DIESEL)
En caso de quedarse sin carburante,
es necesario cebar el circuito :
- llenar el depósito de carburante con al menos cinco litros de gasoil,
- accionar la bomba manual de ce- bado, hasta la aparición del carbu-
rante en el manguito transparente
de debajo del capó motor,
- accionar el motor de arranque hasta que el motor se ponga en marcha.
Pastillas de frenos
El desgaste de los frenos depende
del estilo de conducción, en especial
para los vehículos que se utilizan en
ciudad, en cortos recorridos.
Puede ser necesario que le contro-
len el estado de los frenos, inclusive
entre las revisiones del vehículo.
Estado de desgaste de los discos
Para toda información relativa a la
revisión del estado de los discos de
freno, consulte en un Punto de Ser-
vicio PEUGEOT.
Filtro de aceite
Sustituir periódicamente el cartucho
según las recomendaciones del plan
de mantenimiento.
Filtro de aire y filtro habitáculo
Haga que le sustituyan de manera
periódica los elementos filtrantes. Si
el entorno lo requiere, duplique
sus sustituciones.
Caja de cambios manual
Sin cambio de aceite. Controle el ni-
vel según el plan de mantenimiento
del fabricante.
Para efectuar la comprobación de
los principales niveles y el control
de ciertos elementos, conforme al
plan de mantenimiento del fabri-
cante, remítase a las páginas que
corresponden a la motorización de
su vehículo en el carnet de mante-
nimiento.

93
-
Acceso a la rueda de repuesto y
al gato
La rueda se encuentra en el exterior,
bajo el maletero, sujeta por un sopor-
te rueda de repuesto de metal.
- Saque la llave desmonta-rueda 1
que está sujeta en el forro trasero
derecho del maletero .
- Afloje el tornillo de sujeción del so- porte rueda de repuesto, situado
en el interior del maletero bajo la
alfombra , ayudándose con la llave
desmonta-rueda 1.
- Levante el soporte rueda de re- puesto y saque el gancho hacia
atrás, después déjelo bajar.
- Saque la caja de ubicación del gato 2 situada en la rueda de repuesto.
CAMBIAR UNA RUEDA
Estacionamiento del vehículo
- En la medida de lo posible, inmo-
vilice el vehículo sobre suelo hori-
zontal, estable y no deslizante.
- Eche el freno de mano, meta la pri- mera velocidad o la marcha atrás
(posición P para la caja de cambios
automática). Desmontar una rueda
- Calce la parte trasera de la rueda,
diametralmente opuesta a la que
va a cambiar, utilizando la caja de
ubicación del gato.
- Saque el embellecedor con la ayu- da de la llave desmonta-rueda tiran-
do a nivel del paso de la válvula.
- Desbloquee los tornillos de rueda.
- Ponga el gato en uno de los cua- tro emplazamientos E, previstos en
los bajos, lo más cerca posible a la
rueda que tiene que cambiar. Ase-
gúrese que la plantilla del gato esté
en contacto con el suelo en toda su
superficie.
- Despliegue el gato, desenrosque completamente los tornillos y sa-
que la rueda.
Informaciones prácticas

94 -
Por su seguridad, siempre debe efectuar un cambio de rueda :- sobre suelo horizontal, estable y no deslizante,
- freno de mano echado,
- la primera velocidad o la marcha atrás metida,
- calce el vehículo con la caja de ubicación,
- nunca se meta debajo de un vehículo cuando esté levantado por un gato (utilice una borriqueta).
Después de cambiar la rueda
- Haga que le comprueben rápidamente el apriete de los torni llos y la presión de la rueda de repuesto en un Punto de
Servicio PEUGEOT.
- Repare la rueda pinchada y sustitúyala lo antes posible en el vehículo.
- La rueda de repuesto del tipo "galette" equipada con un neumático 115/70 R15 es para un uso temporal :
- presión de inflado : 4,2 bares.
- velocidad máxima : 80 km./h.
Informaciones prácticas

95
-
PARTICULARIDADES
LIGADAS A LAS RUEDAS DE
ALUMINIO
Tapones de los tornillos
Los tornillos de las ruedas de alumi-
nio están cubiertos por tapones cro-
mados.
Retírelos con el útil amarillo 4 antes
de aflojar los tornillos.
El útil 4 se encuentra en el forro tra-
sero derecho del maletero.
Montaje de la rueda de
repuesto
Si su vehículo está equipado con una
rueda de repuesto de chapa, cuando
la fije, es normal constatar que las
arandelas de los tornillos no tocan la
llanta. La sujeción de la rueda de re-
puesto está asegurada por el apoyo
cónico de cada uno de los tornillos.
Tornillos antirrobo
Si sus ruedas están equipadas con
tornillos antirrobo (uno por rueda),
debe quitar el tapón cromado y des-
pués la tapa de plástico que lo cu-
bre, con el útil amarillo (situado en
la caja fijada en el lado izquierdo del
maletero), antes de aflojarlos con la
llave especial antirrobo (situada en la
guantera) y la llave desmonta-rueda,
situada en el forro trasero derecho
del maletero.
Observación : anote cuidadosa-
mente el número de código grabado
en la cabeza de la llave especial an-
tirrobo. Este código le permitirá que
la red le facilite un nuevo doble de
esta llave especial.
Montaje de neumáticos de
nieve
Si equipa su vehículo con neumáti-
cos para la nieve, montados en llan-
tas de chapa, es imperativo utilizar
tornillos específicos disponibles en la
red PEUGEOT.
Informaciones prácticas

96 -

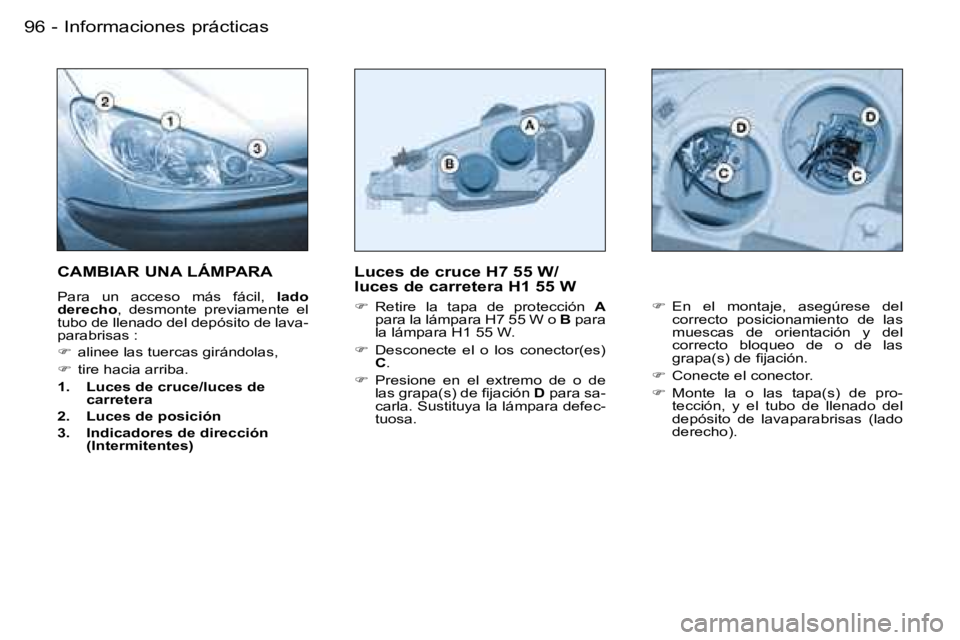

Luces de cruce H7 55 W/
luces de carretera H1 55 W
 Retire la tapa de protección A
para la lámpara H7 55 W o B para
la lámpara H1 55 W.
 Desconecte el o los conector(es)
C .
 Presione en el extremo de o de
las grapa(s) de fijación D para sa-
carla. Sustituya la lámpara defec-
tuosa.
CAMBIAR UNA LÁMPARA
Para un acceso más fácil, lado
derecho , desmonte previamente el
tubo de llenado del depósito de lava-
parabrisas :
 alinee las tuercas girándolas,
 tire hacia arriba.
1. Luces de cruce/luces de carretera
2. Luces de posición
3. Indicadores de dirección (Intermitentes) 
En el montaje, asegúrese del
correcto posicionamiento de las
muescas de orientación y del
correcto bloqueo de o de las
grapa(s) de fijación.
 Conecte el conector.
 Monte la o las tapa(s) de pro-
tección, y el tubo de llenado del
depósito de lavaparabrisas (lado
derecho).
Informaciones prácticas
