2006 YAMAHA YZ450F ESP

INSP
ADJ
WARTUNGSINTERVALLE
3 - 1
REGELMÄSSIGE WARTUNGS- UND EINSTELLARBEITEN
WARTUNGSINTERVALLE
Die hier empfohlenen Zeitabstände für Wartung und Schmierung sollten lediglich als Richtwerte für
den Normalbetrieb angesehen werden. Je nach Wetterbedingungen, Belastung und Einsatzgebiet
können in Abweichung des regelmäßigen Wartungsplans kürzere Intervalle notwendig werden.
Wenden Sie sich im Zweifelsfalle an Ihren Yamaha-Händler.
BezeichnungNach
dem
Einfah-
renNach
jedem
Ren-
nen
Nach
jedem 3.
Rennen
(oder
500 km)Nach
jedem 5.
Rennen
(oder
1.000 km)
Nach
BedarfBemerkungen
MOTORÖL
Wechseln
VENTILE
Der Motor muss abge-
kühlt sein.
Ventilsitze und -schafte auf
Verschleiß kontrollieren. Ventilspiel kontrollieren
Kontrollieren
Erneuern
VENTILFEDERN
Ungespannte Länge und
Neigung kontrollieren. Kontrollieren
Erneuern
TASSENSTÖSSEL
Auf Kratzer und Ver-
schleiß kontrollieren. Kontrollieren
Erneuern
NOCKENWELLEN Die Nockenwellen-Ober-
fläche kontrollieren.
Das Dekompressionssys-
tem kontrollieren Kontrollieren
Erneuern
NOCKENWELLENRÄDER
Auf Beschädigung und
Zähne auf Verschleiß
kontrollieren. Kontrollieren
Erneuern
KOLBEN
Auf Rissbildung untersu-
chen
Ölkohleablagerungen ggf.
entfernen. Kontrollieren
Reinigen
Erneuern
KOLBENRINGE
Kolbenring-Stoß kontrol-
lieren Kontrollieren
Erneuern
KOLBENBOLZEN
Kontrollieren
Erneuern
ZYLINDERKOPF
Ölkohleablagerungen ggf.
entfernen.
Dichtung erneuern Kontrollieren und reinigen
ZYLINDER
Kontrollieren und reinigen
Auf Riefen kontrollieren
Auf Verschleiß kontrollieren
Erneuern
KUPPLUNG
Kupplungskorb, Reib- und
Stahlscheiben sowie
Feder kontrollieren Kontrollieren und einstellen
Erneuern
GETRIEBE
Kontrollieren
Lager erneuern

INSP
ADJCHÂSSIS/PURGE D’AIR DU CIRCUIT DE FREINAGE
FAHRWERK/HYDRAULISCHE BREMSANLAGE ENTLÜFTEN
FAHRWERK
HYDRAULISCHE BREMSANLAGE
ENTLÜFTEN
WARNUNG
Die Bremshydraulik in folgenden Fällen
entlüften:
Die Anlage wurde zerlegt.
Ein Bremsschlauch wurde gelöst oder
erneuert.
Der Flüssigkeitsstand ist sehr niedrig.
Die Bremse funktioniert nicht einwandfrei.
Eine nicht korrekt durchgeführte Entlüftung
kann die Bremsleistung beeinträchtigen.
1. Demontieren:
Bremsflüssigkeitsbehälter-Deckel
Membran
Schwimmer (Vorderradbremse)
Protektor (Hinterradbremse)
2. Ablassen:
Bremshydraulik
ÈVorn
ÉHinten
Hydraulik entlüften:
a. Den Vorratsbehälter mit der empfohle-
nen Bremsflüssigkeit auffüllen.
b. Die Membran einsetzen. Darauf achten,
dass keine Flüssigkeit verschüttet wird und
dass der Vorratsbehälter nicht überläuft.
c. Einen durchsichtigen Kunststoffschlauch
2 fest an der Bremssattel-Entlüftungs-
schraube 1 anschließen.
d. Das freie Schlauchende in einen Auf-
fangbehälter führen.
e. Den Bremshebel mehrmals langsam
betätigen.
f. Den entsprechenden Bremshebel betäti-
gen. Den Bremshebel kräftig betätigen
und in dieser Stellung halten.
g. Die Entlüftungsschraube lockern, wor-
aufhin der Hebel sich bis auf den
Anschlag zubewegt.
h. Sobald der Hebel den Anschlag erreicht
hat, die Entlüftungsschraube festziehen
und dann den Hebel loslassen.
T R..
Entlüftungsschraube:
6 Nm (0,6 m  kg, 4,3 ft  lb)
i. Die Schritte e) bis h) so lange wiederho-
len, bis keine Luftbläschen mehr im
Kunststoffschlauch zu sehen sind.
CHÂSSIS
PURGE D’AIR DU CIRCUIT DE FREINAGE
AVERTISSEMENT
Purger l’air du circuit de freinage si:
Le circuit a été démonté.
Une durit de frein a été desserrée ou déposée.
Le niveau du liquide de frein est très bas.
Le frein fonctionne mal.
Si le circuit de freinage n’est pas correctement
purgé, il peut s’ensuivre une dangereuse perte
d’efficacité du freinage.
1. Déposer:
Couvercle du maître-cylindre
Diaphragme
Flotteur du réservoir (frein avant)
Protection (frein arrière)
2. Purger:
Liquide de frein
ÈAvant
ÉArrière
Étapes de la purge de l’air:
a. Ajouter le liquide de frein adéquat dans le
réservoir.
b. Poser le diaphragme. Veiller à ne pas renver-
ser de liquide et à ne pas faire déborder le
réservoir.
c. Connecter hermétiquement le tuyau en plas-
tique transparent 2 à la vis de purge 1 de
l’étrier.
d. Placer l’autre extrémité du tuyau dans un
récipient.
e. Actionner lentement et plusieurs fois le
levier ou la pédale de frein.
f. Tirer le levier ou enfoncer la pédale. Mainte-
nir le levier ou la pédale dans leur position
respective.
g. Desserrer la vis de purge et laisser le levier
ou la pédale parvenir en fin de course.
h. Serrer la vis de purge quand le levier ou la
pédale sont arrivés en fin de course, puis
relâcher le levier ou la pédale.
T R..
Vis de purge:
6 Nm (0,6 m  kg, 4,3 ft  lb)
i. Répéter les opérations (e) à (h) jusqu’à
l’élimination totale des bulles d’air du cir-
cuit.
3 - 24

INSP
ADJCONTROLE DE LA FOURCHE
TELESKOPGABEL KONTROLLIEREN
3. Einstellen:
Antriebsketten-Durchhang
Antriebsketten-Durchhang einstellen:
Die Achsmutter 1 und Sicherungsmuttern
2 lockern.
Den Antriebsketten-Durchhang durch Ver-
drehen der Einstellschrauben 3 einstellen.
Kette straffen
→Einstellschraube
3 ent-
gegen dem Uhrzeiger-
sinn drehen.
Kette lockern
→Einstellschraube
3 im
Uhrzeigersinn drehen
und das Rad nach vorn
drücken.
Beide Seiten um dieselbe Anzahl Umdre-
hungen verstellen, um die Radausrichtung
nicht zu verstellen. (Beide Kettenspanner
sind mit Ausrichtungsmarkierungen a
versehen.)
HINWEIS:
Bei der Einstellung sicherstellen, dass die
Antriebskette, von hinten betrachtet, mit
dem Kettenrad fluchtet.
ACHTUNG:
Eine falsch gespannte Antriebskette ver-
ursacht erhöhten Verschleiß von Kette,
Motor, Lagern und anderen wichtigen Tei-
len. Daher darauf achten, dass der Ketten-
durchhang sich im Sollbereich befindet.
Beim Festziehen der Achsmutter die
Antriebskette niederdrücken.
T R..
Achsmutter:
125 Nm (12,5 m  kg, 90 ft  lb)
Die Sicherungsmuttern festziehen.
T R..
Sicherungsmutter:
16 Nm (1,6 m  kg, 11 ft  lb)
TELESKOPGABEL KONTROLLIEREN
1. Kontrollieren:
Funktion der Teleskopgabel
Die Teleskopgabel bei gezogenem Hand-
bremshebel mehrmals ein- und ausfe-
dern.
Stockend/undicht → Instand setzen, ggf.
erneuern. 3. Régler:
Tension de la chaîne de transmission
Etapes du réglage de la tension de la chaîne de
transmission:
Desserrer l’écrou de l’axe 1 et les contre-
écrous 2.
Régler la tension de la chaîne en tournant les
dispositifs de réglage 3.
Pour tendre →
Tourner le dispositif de
réglage 3
dans le sens
inverse des aiguilles d’une
montre.
Pour détendre →
Tourner le dispositif de
réglage 3
dans le sens des
aiguilles d’une montre et
pousser la roue vers l’avant.
Tourner chaque dispositif de réglage du même
nombre de tours pour maintenir l’alignement
correct de l’axe. (Des repères a figurent de
chaque côté du tendeur de chaîne.)
N.B.:
Tourner le dispositif de réglage de manière que
la chaîne soit alignée avec le pignon, vue de
l’arrière.
ATTENTION:
Une chaîne trop tendue impose un effort
excessif au moteur et à d’autres organes
vitaux. Maintenir la tension dans les limites
spécifiées.
Serrer l’écrou d’axe tout en appuyant sur la
chaîne de transmission afin de la tendre.
T R..
Ecrou d’axe:
125 Nm (12,5 m  kg, 90 ft  lb)
Serrer les contre-écrous.
T R..
Contre-écrou:
16 Nm (1,6 m  kg, 11 ft  lb)
CONTROLE DE LA FOURCHE
1. Contrôler:
Fonctionnement régulier de la fourche avant
Actionner le frein avant et enfoncer la four-
che.
Fonctionnement irrégulier/fuite d’huile →
Réparer ou remplacer.
3 - 33

INSP
ADJ
CONTROLE DE LA PRESSION DES PNEUS/
CONTROLE ET SERRAGE DES RAYONS/CONTROLE DES ROUES
REIFENLUFTDRUCK KONTROLLIEREN/SPEICHEN KONTROLLIEREN
UND SPANNEN/RÄDER KONTROLLIEREN
REIFENLUFTDRUCK KONTROLLIEREN
1. Messen:
Reifenluftdruck
Nicht nach Vorgabe → Einstellen.
HINWEIS:
Den Reifenluftdruck bei kaltem Reifen kon-
trollieren.
Bei zu niedrigem Reifenluftdruck besteht die
Gefahr, dass der Reifen auf der Felge
rutscht.
Ein schräg stehender Ventilschaft deutet dar-
auf hin, dass der Reifen sich verschoben hat.
Falls der Ventilschaft schräg steht, sitzt der
Reifen falsch auf. In diesem Fall die Reifen-
lage korrigieren.
Standard-Reifenluftdruck:
100 kPa (1,0 kgf/cm2, 15 psi)
SPEICHEN KONTROLLIEREN UND
SPANNEN
1. Kontrollieren:
Speichen 1
Verbogen/beschädigt → Erneuern.
Speiche lose → Spannen.
2. Festziehen:
Speichen
HINWEIS:
Die Speichen müssen vor und nach dem Ein-
fahren gespannt und nach jeder Fahrt kontrol-
liert werden.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
RÄDER KONTROLLIEREN
1. Kontrollieren:
Felgenschlag
Das Rad anheben und drehen.
Anormaler Schlag → Erneuern. CONTROLE DE LA PRESSION DES PNEUS
1. Mesurer:
Pression des pneus
Hors spécifications → Régler.
N.B.:
Contrôler les pneus à froid.
Le pneu risque de se déjanter si le gonflage est
insuffisant.
Une tige de valve de pneu inclinée indique que le
pneu est mal assis.
Une tige de valve de pneu inclinée indique que le
pneu est mal assis. Corriger la position du pneu.
Pression des pneus standard:
100 kPa (1,0 kgf/cm2, 15 psi)
CONTROLE ET SERRAGE DES RAYONS
1. Contrôler:
Rayons 1
Déformation/endommagement → Remplacer.
Rayon desserré → Resserrer.
2. Serrer:
Rayons
N.B.:
Veiller à resserrer les rayons avant et après le
rodage. Après un entraînement ou une course, con-
trôler le serrage des rayons.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
CONTROLE DES ROUES
1. Contrôler:
Voile de roue
Surélever la roue et la faire tourner.
Voile excessif → Remplacer.
3 - 41

4 - 20
ENG
Beschleunigungspumpen-Steuerung einstellen
Arbeitsvorgang:
HINWEIS:
Um die vorgeschriebene Drosselklappen-
Position a zu gewähren, ist unter die Dros-
selklappen-Platte 1 ein Stäbchen 2 o. Ä. mit
entsprechendem Durchmesser zu schieben.
Drosselklappen-Position:
1,25 mm (0,049 in)
Die Beschleunigungspumpen-Einstell-
schraube 3 bis zum Anschlag hineindrehen
Durch leichten Druck auf den Verbin-
dungshebel 4 sicherstellen, dass dieser
Spiel b aufweist.
Die Einstellschraube allmählich herausdre-
hen und dabei den Verbindungshebel bewe-
gen, bis kein Spiel mehr vorhanden ist.
Vergaser montieren
1. Montieren:
Vergaserauslass-Anschluss 1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
2. Montieren:
Vergaser 1
HINWEIS:
Die Haltenase a muss im entsprechendem
Spalt im Vergaser-Auslassanschluss sitzen
3. Montieren:
Warmstartkolben 1
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
CARBURATEUR
VERGASER
Réglage du calage de la pompe de reprise
Etapes du réglage:
N.B.:
Afin de donner au papillon la hauteur a spéci-
fiée, glisser sous le papillon d’admission 1 la
tige 2 etc. dont le diamètre extérieur correspond
à la valeur spécifiée.
Hauteur du papillon:
1,25 mm (0,049 in)
Visser à fond la vis de réglage de la pompe de
reprise 3.
Contrôler que le levier articulé 4 a du jeu b
en appuyant légèrement dessus.
Dévisser progressivement la vis de réglage
tout en déplaçant le levier articulé jusqu’à ce
qu’il n’ait plus de jeu.
Montage du carburateur
1. Monter:
Raccord de carburateur 1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
2. Monter:
Carburateur 1
N.B.:
Monter l’ergot a entre les fentes du raccord du
carburateur.
3. Monter:
Plongeur de démarrage à chaud 1
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)

4 - 40
ENG

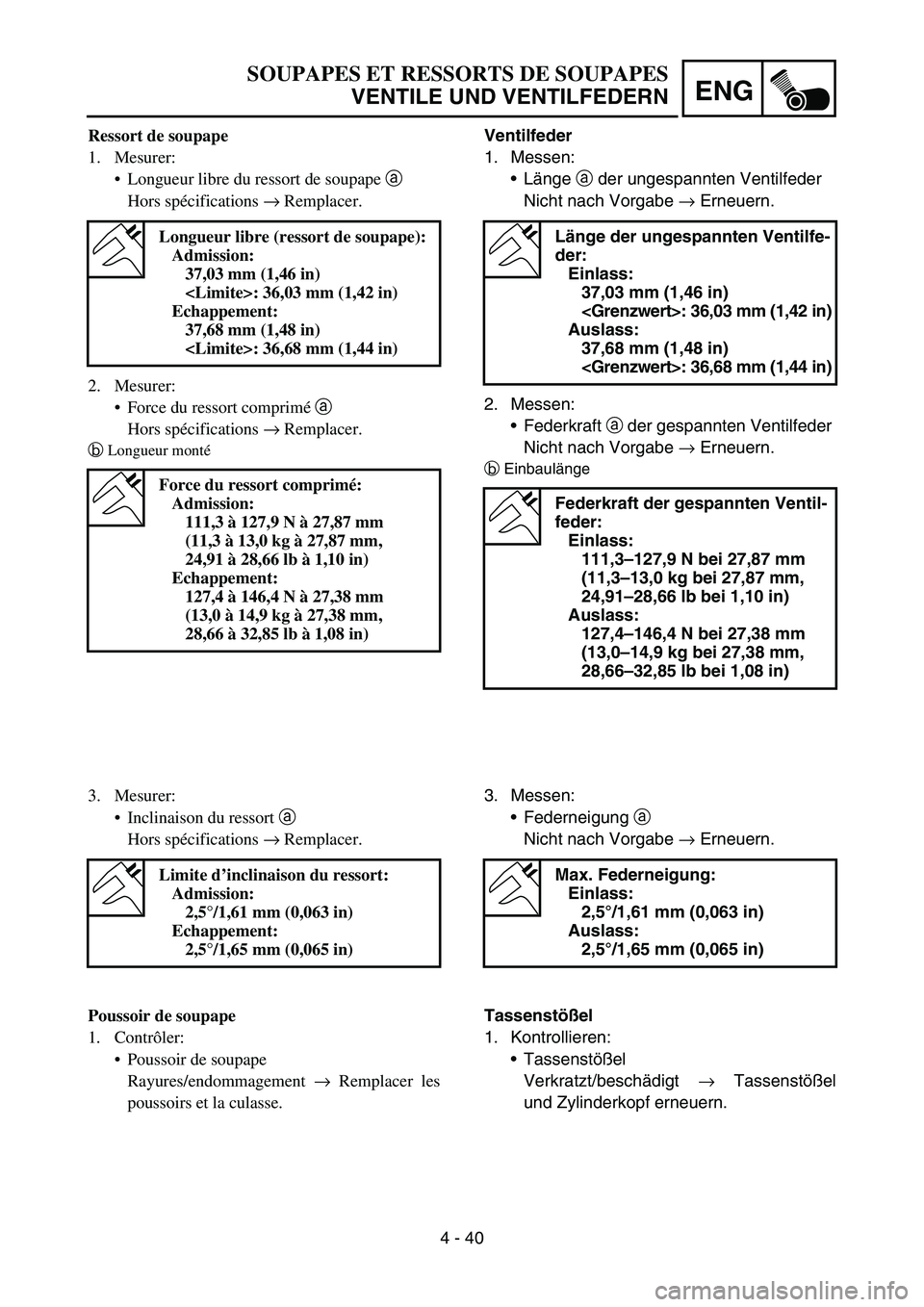

Ventilfeder
1. Messen:
Länge a der ungespannten Ventilfeder
Nicht nach Vorgabe → Erneuern.
2. Messen:
Federkraft a der gespannten Ventilfeder
Nicht nach Vorgabe → Erneuern.
bEinbaulänge
Länge der ungespannten Ventilfe-
der:
Einlass:
37,03 mm (1,46 in)
: 36,03 mm (1,42 in)
Auslass:
37,68 mm (1,48 in)
: 36,68 mm (1,44 in)
Federkraft der gespannten Ventil-
feder:
Einlass:
111,3–127,9 N bei 27,87 mm
(11,3–13,0 kg bei 27,87 mm,
24,91–28,66 lb bei 1,10 in)
Auslass:
127,4–146,4 N bei 27,38 mm
(13,0–14,9 kg bei 27,38 mm,
28,66–32,85 lb bei 1,08 in)
3. Messen:
Federneigung a
Nicht nach Vorgabe → Erneuern.
Max. Federneigung:
Einlass:
2,5°/1,61 mm (0,063 in)
Auslass:
2,5°/1,65 mm (0,065 in)
Tassenstößel
1. Kontrollieren:
Tassenstößel
Verkratzt/beschädigt → Tassenstößel
und Zylinderkopf erneuern.
SOUPAPES ET RESSORTS DE SOUPAPES
VENTILE UND VENTILFEDERN
Ressort de soupape
1. Mesurer:
Longueur libre du ressort de soupape a
Hors spécifications → Remplacer.
2. Mesurer:
Force du ressort comprimé a
Hors spécifications → Remplacer.
b
Longueur monté
Longueur libre (ressort de soupape):
Admission:
37,03 mm (1,46 in)
: 36,03 mm (1,42 in)
Echappement:
37,68 mm (1,48 in)
: 36,68 mm (1,44 in)
Force du ressort comprimé:
Admission:
111,3 à 127,9 N à 27,87 mm
(11,3 à 13,0 kg à 27,87 mm,
24,91 à 28,66 lb à 1,10 in)
Echappement:
127,4 à 146,4 N à 27,38 mm
(13,0 à 14,9 kg à 27,38 mm,
28,66 à 32,85 lb à 1,08 in)
3. Mesurer:
Inclinaison du ressort a
Hors spécifications → Remplacer.
Limite d’inclinaison du ressort:
Admission:
2,5°/1,61 mm (0,063 in)
Echappement:
2,5°/1,65 mm (0,065 in)
Poussoir de soupape
1. Contrôler:
Poussoir de soupape
Rayures/endommagement → Remplacer les
poussoirs et la culasse.

4 - 48
ENG
2. Anordnen:
1. Kompressionsring (Topring)
2. Kompressionsring
Ölabstreifring
Die Ringspalte, wie in der Abbildung
gezeigt, versetzen.
aSpalt des 1. Kompressionsrings
bSpalt des 2. Kompressionsrings
cSpalt der oberen Ölabstreifschneide
dÖlabstreifring
eSpalt der unteren Ölabstreifschneide
3. Montieren:
Kolben 1
Kolbenbolzen 2
Kolbenbolzen-Sicherungsringe 3
HINWEIS:
Motoröl auf den Kolbenbolzen und Kolben
auftragen.
Die Pfeilmarkierung
a auf dem Kolben muss
zur Auslassseite des Zylinders gerichtet
sein.
Vor dem Einbau des Kolbenbolzen-Siche-
rungsringes das Kurbelgehäuse mit einem
sauberen Tuch abdecken, damit der Siche-
rungsring nicht hineinfallen kann.
Die Kolbenbolzen-Sicherungsringe so einbauen,
dass deren Enden nach unten gerichtet sind.
4. Schmieren:
Kolben
Kolbenringe
Zylinder
HINWEIS:
Bauteile großzügig mit Motoröl bestreichen.
Zylinder
1. Montieren:
Passhülsen
O-Ring
Dichtung 1
Zylinder 2
HINWEIS:
Den Zylinder mit einer Hand einbauen, mit der
anderen Hand die Kolbenringe zusammendrücken.
ACHTUNG:
Die Steuerkette 3 durch den Steuerket-
tenschacht führen.
Darauf achten, dass die Steuerketten-
schiene 4 nicht beschädigt wird.
2. Montieren:
Zylinder-Schraube
New
New
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
2. Position:
Segment de feu
Segment d’étanchéité
Segment racleur d’huile
Excentrer les coupes des segments comme
illustré.
aExtrémité du segment de feu
bExtrémité du segment d’étanchéité
cExtrémité du segment racleur d’huile (supérieur)
dSegment racleur d’huile
eExtrémité du segment racleur d’huile (inférieur)
3. Monter:
Piston 1
Axe de piston 2
Agrafes d’axes de pistons 3
N.B.:
Appliquer de l’huile moteur sur l’axe de piston et
le piston.
Contrôler que la flèche
a du piston pointe vers le
côté échappement du moteur.
Avant de monter l’agrafe d’axe de piston, couvrir
le carter d’un chiffon propre pour éviter que
l’agrafe ne tombe dans la cavité du carter.
Monter les agrafes d’axes de pistons extrémités
vers le bas.
4. Lubrifier:
Piston
Segments de piston
Cylindre
N.B.:
Appliquer une généreuse couche d’huile moteur.
Cylindre
1. Monter:
Goujons
Joint torique
Joint 1
Cylindre 2
N.B.:
Monter le cylindre avec une main, tout en compres-
sant les segments de l’autre.
ATTENTION:
Acheminer la chaîne de distribution 3
dans la
cavité de la chaîne de distribution.
Veiller à ne pas endommager le patin de chaîne
de distribution 4
pendant l’installation.
2. Monter:
Boulon (cylindre)
New
New
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

4 - 51
ENG
DEMONTAGE-EINZELHEITEN
Kupplungsnabe
1. Demontieren:
Mutter 1
Sicherungsscheibe 2
Kupplungsnabe 3
HINWEIS:
Die Lasche der Sicherungsscheibe umbiegen
und die Kupplungsnabe mit dem Kupplungs-
halter 4 fest halten.
ÈUSA und CDN
ÉNicht USA und CDN
Kupplungshalter:
YM-91042/90890-04086
KONTROLLE
Kupplungskorb und -nabe
1. Kontrollieren:
Kupplungskorb 1
Rissig/verschlissen/beschädigt → Erneu-
ern.
Kupplungsnabe 2
Riefig/verschlissen/beschädigt → Erneu-
ern.
Primärantriebsrad
1. Kontrollieren:
Axialspiel
Spiel vorhanden → Erneuern.
Verzahnung
a
Verschlissen/beschädigt → Erneuern.
Kupplungsfeder
1. Messen:
Länge
a der ungespannten Kupplungs-
feder
Nicht nach Vorgabe → Federn satzweise
erneuern.
Länge der ungespannten Kupp-
lungsfeder:
Standard
47,8 mm (1,88 in) 46,8 mm (1,84 in)
EMBRAYAGE
KUPPLUNG
POINTS DE DEPOSE
Noix d’embrayage
1. Déposer:
Ecrou 1
Rondelle-frein 2
Noix d’embrayage 3
N.B.:
Redresser la languette de la rondelle-frein et utiliser
l’outil de maintien de l’embrayage 4 pour mainte-
nir la noix d’embrayage.
ÈUSA et CDN
ÉSauf USA et CDN
Outil de maintien de l’embrayage:
YM-91042/90890-04086
CONTROLE
Cloche et noix d’embrayage
1. Contrôler:
Cloche d’embrayage 1
Craquelures/usure/endommagement → Rem-
placer.
Noix d’embrayage 2
Formation de rayures/usure/endommage-
ment → Remplacer.
Pignon mené de transmission primaire
1. Contrôler:
Jeu périphérique
Présence de jeu → Remplacer.
Dents de pignon
a
Usure/endommagement → Remplacer.
Ressort d’embrayage
1. Mesurer:
Longueur libre de ressort d’embrayage
a
Hors spécifications → Remplacer l’ensemble
des ressorts.
Longueur libre de ressort
d’embrayage:
Standard
47,8 mm (1,88 in) 46,8 mm (1,84 in)
