2006 YAMAHA YZ250F sensor

–+ELEC
ELEKTRISCHE
ANLAGE
ELEKTRISCHE BAU-
TEILE UND SCHALTPLAN
ELEKTRISCHE BAUTEILE
1Motorstoppschalter
2Drosselklappensensor
3Leerlaufschalter
4Lichtmaschine
5Zündspule
6Zündkerze
7Zündbox
FARB-CODIERUNG
B ............................ Schwarz
Br ........................... Braun
G ............................ Grün
L ............................. Blau
O ............................ Orange
P ............................ Rosa
R ............................ Rot
Sb .......................... Himmelblau
W ........................... Weiß
Y ............................ Gelb
B/L ......................... Schwarz/Blau
B/W ........................ Schwarz/Weiß
B/Y ......................... Schwarz/Gelb
G/B......................... Grün/Schwarz
L/W ........................ Blau/Weiß
R/W ........................ Rot/Weiß
SCHALTPLAN
PARTIE
ELECTRIQUE
COMPOSANTS
ELECTRIQUES ET
SCHEMA DE CABLAGE
COMPOSANTS ELECTRIQUES
1Coupe-circuit du moteur
2Capteur de position de papillon des gaz
3Contacteur de point mort
4Volant magnétique CDI
5Bobine d’allumage
6Bougie
7Boîtier CDI
CODES DE COULEUR
B ............................... Noir
Br .............................. Brun
G ............................... Vert
L ................................ Bleu
O ............................... Orange
P ................................ Rose
R ............................... Rouge
Sb .............................. Bleu ciel
W .............................. Blanc
Y ............................... Jaune
B/L ............................ Noir/bleu
B/W........................... Noir/blanc
B/Y ........................... Noir/jaune
G/B ........................... Vert/noir
L/W ........................... Bleu/blanc
R/W........................... Rouge/blanc
SCHEMA DE CABLAGE
IMPIANTO
ELETTRICO
COMPONENTI
ELETTRICI E SCHEMA
ELETTRICO
COMPONENTI ELETTRICI
1Interruttore di arresto motore
2Sensore posizione farfalla
3Interruttore folle
4Magnete CDI
5Bobina di accensione
6Candela di accensione
7Unità CDI
CODICE COLORE
B ................................Nero
Br ...............................Marrone
G ................................Verde
L ................................Blu
O ................................Arancione
P.................................Rosa
R ................................Rosso
Sb...............................Azzurro
W ...............................Bianco
Y ................................Giallo
B/L.............................Nero/Blu
B/W ...........................Nero/Bianco
B/Y ............................Nero/Giallo
G/B ............................Verde/Nero
L/W ...........................Blu/Bianco
R/W ...........................Rosso/Bianco
SCHEMA ELETTRICO
COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
COMPONENTI ELETTRICI E SCHEMA ELETTRICO
6 - 1





6

–+ELEC
6 - 2
MAP-CONTROLLED CDI UNIT
MAP-CONTROLLED CDI UNIT
A map-controlled, CDI ignition system is used in the YZ250F.
The microcomputer in the CDI unit detects the engine speed and throttle position, thus determining
the optimum ignition timing through the entire operating range. In this way, quick throttle response
can be achieved according to various riding conditions.
Throttle position sensorCDI unitIgnition coil
Pickup coilCDI magneto rotor

Function of Component
Component Function
Throttle position sensor Detects throttle valve opening and inputs it into the computer in the
CDI unit as a throttle opening signal.
Pickup coil Detects signal rotor revolutions and inputs them into the computer in
the CDI unit as engine revolution signals.
CDI unit The signals of the throttle position sensor and pickup coil sensor are
analyzed by the computer in the CDI unit, which then adjusts ignition
timing for the operation requirements.

Principal of 3-Dimensional Control
Conventionally, ignition timing was controlled only
by engine revolutions (2-dimensional control).
However, ignition timing needs advancement also
by engine load. Thus, accurate ignition timing can
be determined by adding throttle opening to deter-
mine ignition timing (3-dimensional control).
3-D Image Map of Ignition Timing
(different from actual characteristics)
Ignition timing
Thr
ot
tl
e
ope
ni
ngRevo
l
ut
io
ns

–+ELEC
KENNFELDGESTEUERTE ZÜNDUNG
Die YZ250F ist mit einer kennfeldgesteuerten Zündung ausgestattet.
Der Mikroprozessor in der Zündbox errechnet aus der Motordrehzahl und der Drosselklappen-Posi-
tion die optimale Zündverstellung über den gesamten Betriebsbereich. Auf diese Weise kann erzielt
werden, dass der Motor unter verschiedenen Betriebsbedingungen rasch anspricht.





Funktion der Bauteile





Prinzip der Kennfeldsteuerung
Konventionelle, zweidimensionale Zündsys-
teme steuern die Zündung lediglich in Abhän-
gigkeit der Motordrehzahl.
Optimale Zündverstellung kann jedoch nur
dann erfolgen, wenn auch die Motorlast in
Betracht gezogen wird. Ein präziseres, dreidi-
mensionales Zündsystem bezieht also die
Drosselklappen-Position mit ein.
Dreidimensionales Zündzeitpunkt-Kennfeld
(gilt nicht zur Bezugnahme)
Bauteil Funktion
Drosselklappensensor Erkennt die Drosselklappen-Position und leitet diese Information in
der Form eines Drosselklappen-Signals an den Mikroprozessor in
der Zündbox weiter.
Impulsgeber Erfasst die Rotor-Umdrehungen und leitet diese Information in der
Form eines Motordrehzahl-Signals an den Mikroprozessor in der
Zündbox weiter.
Zündbox Der Mikroprozessor in der Zündbox empfängt die Signale des Dros-
selklappensensors und des Impulsgebers und passt damit die Zünd-
verstellung an den Betriebsbedingungen an.
DrosselklappensensorZündboxZündspule
ImpulsgeberLichtmaschinenrotor
Zündzeitpunkt
Dro
sse
lk
la
ppen
öf
fnu
ngM
oto
r
dr
eh
z
ahl
KENNFELDGESTEUERTE ZÜNDUNG
6 - 2

–+ELEC
UNITÀ CDI CONTROLLATA DA UNA MAPPA
YZ250F è dotato di un impianto di accensione CDI controllato da una mappa.
Il microcomputer nell’unità CDI rileva la velocità del motore e la posizione dell’acceleratore, calcolando in
questo modo l’anticipo minimo ottimale in tutte le condizioni di funzionamento. È possibile così avere una
veloce reattività dell’acceleratore in base alle diverse condizioni di marcia.






Funzione del componente






Principio del controllo tridimensionale
Tradizionalmente l’anticipo minimo è controllato
solo dai giri del motore (controllo bidimensionale).
Tuttavia, l’anticipo minimo deve migliorare anche
in base al carico del motore. Pertanto è possibile
determinare con accuratezza l’anticipo minimo
tenendo in considerazione anche l’apertura
dell’acceleratore (controllo tridimensionale).
Mappa dell’immagine tridimensionale dell’anticipo minimo
(diverso dalle reali caratteristiche)
Componente Funzione
Sensore posizione farfalla Rileva l’apertura della valvola dell’acceleratore e la trasmette al computer
dell’unità CDI come segnale di apertura dell’acceleratore.
Bobina pickup Rileva i segnali dei giri del rotore e li trasmette al computer dell’unità CDI
come segnali di giri del motore.
Unità CDI I segnali del sensore posizione farfalla e del sensore della bobina pickup
sono analizzati dal computer dell’unità CDI, che quindi regola l’anticipo
minimo per le necessità di funzionamento.
Sensore posizione farfallaUnità CDIBobina di accensione
Bobina pickupRotore del magnete CDI
Anticipo minimo
Aper
t
ura
f
arf
al
l
aGi
ri
UNITÀ CDI CONTROLLATA DA UNA MAPPA
6 - 2

–+ELEC
6 - 7
THROTTLE POSITION SENSOR SYSTEM
THROTTLE POSITION SENSOR SYSTEM
INSPECTION STEPS
If the throttle position sensor will not operate, use the following inspection steps.
* marked: Refer to “IGNITION SYSTEM” section.
NOTE:
Use the following special tools in this inspection.
Pocket tester:
YU-3112-C/90890-03112
Check entire ignition
system for connection.Repair or replace.
Check throttle position
sensor.Throttle posi-
tion sensor coilReplace.
*Check CDI magneto. Charging coil Replace.
Check CDI unit.Throttle posi-
tion sensor
input voltageReplace.
OK
OK
OK
No good
No good
No good
No good

–+ELEC

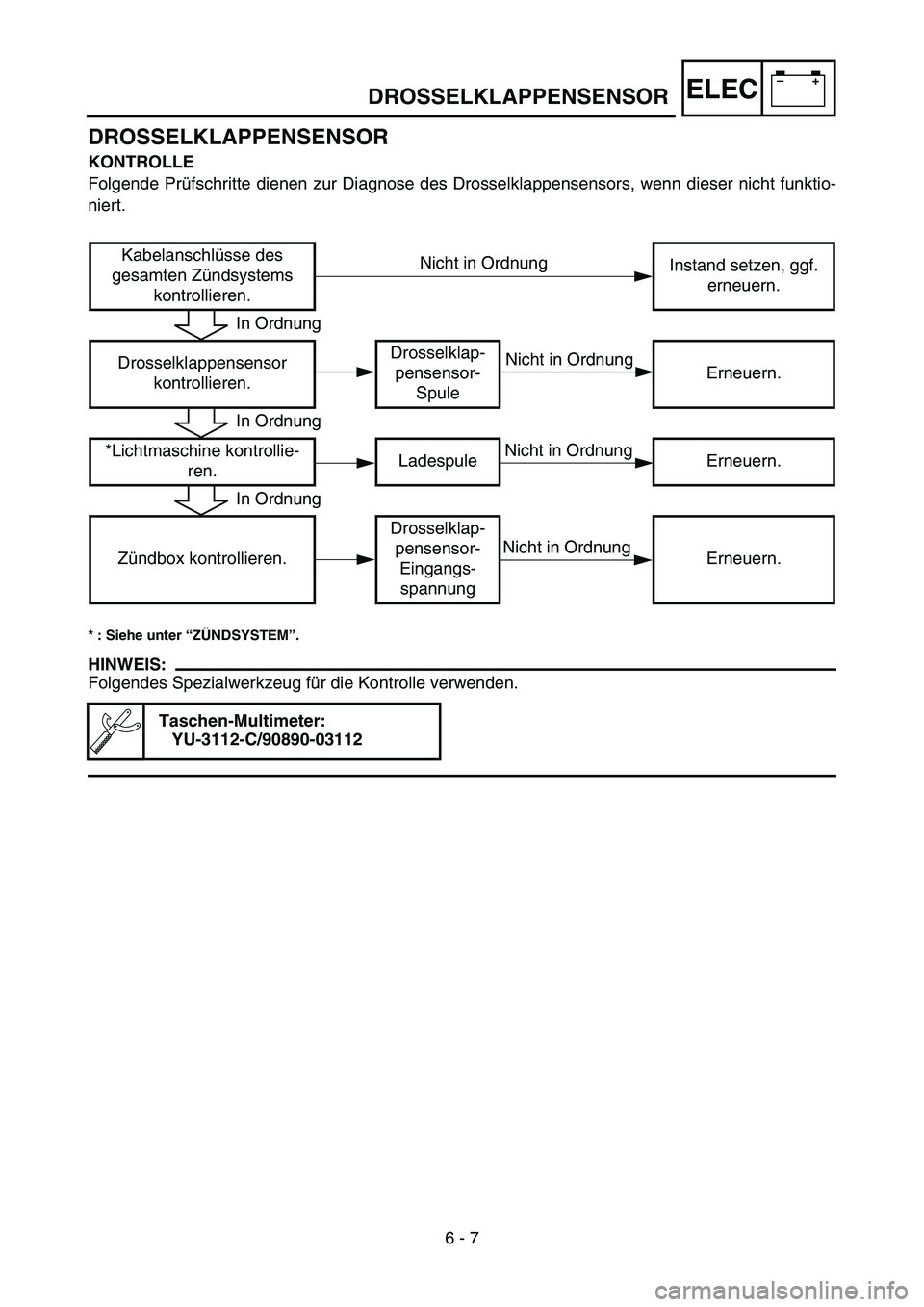

DROSSELKLAPPENSENSOR
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose des Drosselklappensensors, wenn dieser nicht funktio-
niert.
* : Siehe unter “ZÜNDSYSTEM”.
HINWEIS:
Folgendes Spezialwerkzeug für die Kontrolle verwenden.
Taschen-Multimeter:
YU-3112-C/90890-03112
Kabelanschlüsse des
gesamten Zündsystems
kontrollieren.Instand setzen, ggf.
erneuern.
Drosselklappensensor
kontrollieren.Drosselklap-
pensensor-
SpuleErneuern.
*Lichtmaschine kontrollie-
ren.Ladespule Erneuern.
Zündbox kontrollieren.Drosselklap-
pensensor-
Eingangs-
spannungErneuern.
In Ordnung
In Ordnung
In Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
DROSSELKLAPPENSENSOR
6 - 7

–+ELEC

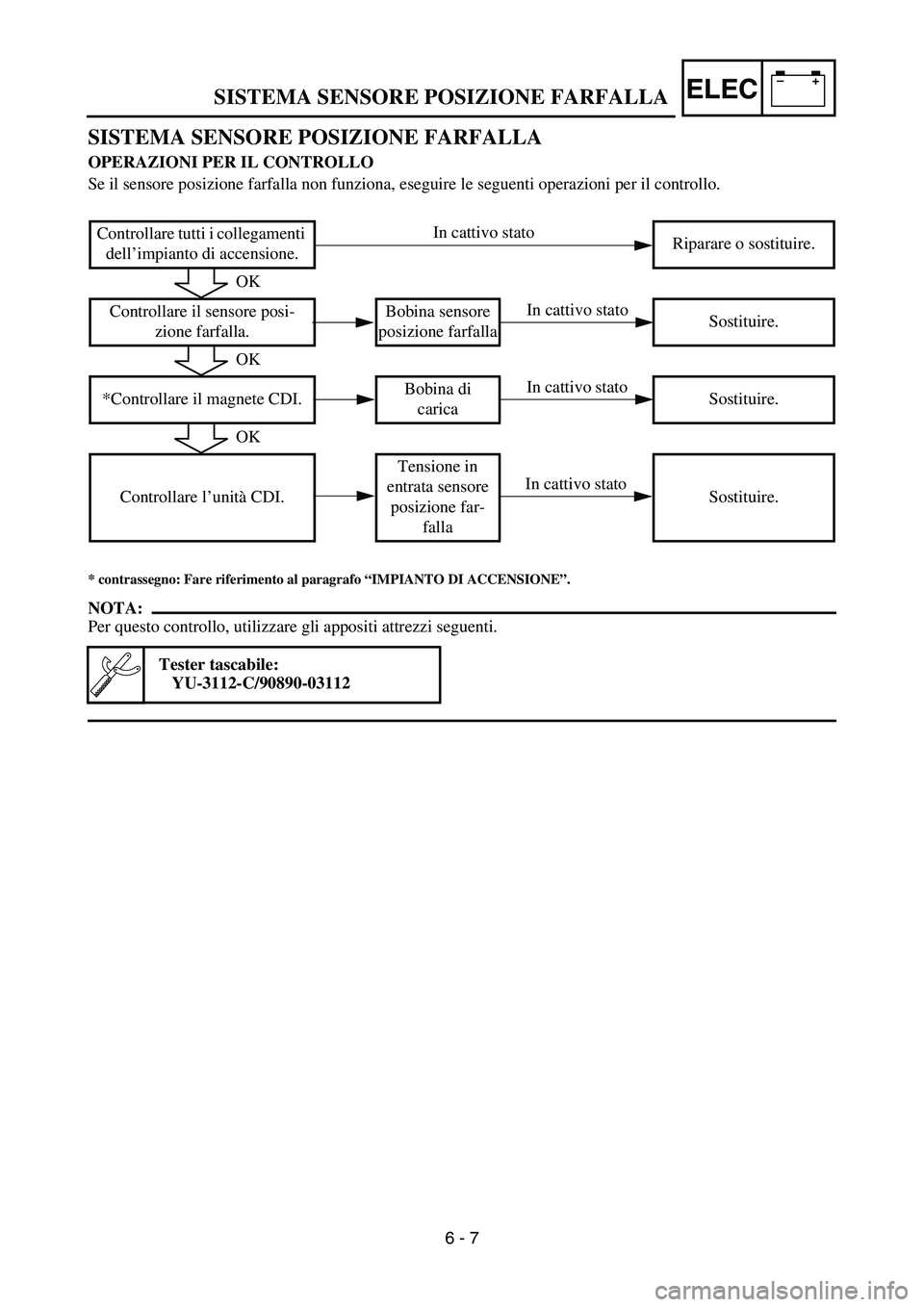

SISTEMA SENSORE POSIZIONE FARFALLA
OPERAZIONI PER IL CONTROLLO
Se il sensore posizione farfalla non funziona, eseguire le seguenti operazioni per il controllo.
* contrassegno: Fare riferimento al paragrafo “IMPIANTO DI ACCENSIONE”.
NOTA:
Per questo controllo, utilizzare gli appositi attrezzi seguenti.
Tester tascabile:
YU-3112-C/90890-03112
Controllare tutti i collegamenti
dell’impianto di accensione.Riparare o sostituire.
Controllare il sensore posi-
zione farfalla.Bobina sensore
posizione farfallaSostituire.
*Controllare il magnete CDI.Bobina di
caricaSostituire.
Controllare l’unità CDI.Tensione in
entrata sensore
posizione far-
fallaSostituire.
OK
OK
OK
In cattivo stato
In cattivo stato
In cattivo stato
In cattivo stato
SISTEMA SENSORE POSIZIONE FARFALLA
6 - 7

6 - 8
–+ELECTHROTTLE POSITION SENSOR SYSTEM
HANDLING NOTE
CAUTION:
Do not loosen the screws (throttle position
sensor)
1 except when changing the throt-
tle position sensor due to failure because it
will cause a drop in engine performance.
1
EC624000
COUPLERS AND LEADS CONNECTION
INSPECTION
1. Check:
•Couplers and leads connection
Rust/dust/looseness/short-circuit →
Repair or replace.
THROTTLE POSITION SENSOR COIL
INSPECTION
1. Inspect:
•Throttle position sensor coil resistance
Out of specification → Replace.
Tester (+) lead
→ Blue lead
1
Tester (–) lead
→ Black lead
2
Throttle posi-
tion sensor coil
resistanceTester selector
position
4 ~ 6 kΩ at
20 °C (68 °F)kΩ × 1
2. Loosen:
•Throttle stop screw 1
NOTE:
Turn out the throttle stop screw until the throt-
tle shaft is in the full close position.
