FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
DAU11060
Vrijstandcontrolelampje “”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11080
Controlelampje grootlicht “”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU11120
Waarschuwingslampje olieniveau “”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.
Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha dealer om het elektrisch
circuit te testen.OPMERKING:Bij een voldoende hoog olieniveau kan het
waarschuwingslampje soms toch knipperen
bij rijden op een helling of bij plotseling af-
remmen of optrekken, er is dan echter geensprake van een storing.
DAU27020
Controlelampje startblokkering “”
Het elektrisch circuit voor het controlelamp-
je controleert u door de contactsleutel naar
“ON” te draaien.
Als het controlelampje niet een paar secon-
den lang oplicht en dan dooft, vraag dan
een Yamaha dealer om het elektrisch circuit
te testen.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.OPMERKING:Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem. Als het startblokkeersysteem defect
is dan zal het controlelampje in een bepaald
patroon knipperen wanneer de contactsleu-
tel naar “ON” wordt gedraaid. Vraag in dat
geval een Yamaha dealer het zelfdiagnose-
systeem te controleren. Als het controle-
lampje eerst vijfmaal langzaam knippert en
dan herhaaldelijk tweemaal snel, betreft het
mogelijk een signaalstoring. Als deze foutzich voordoet, probeer dan het volgende.
1. Start de motor met behulp van de co-
deersleutel.
OPMERKING:Houd andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-start.
2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.
U5WMD3D0.book Page 4 Thursday, August 4, 2005 9:39 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
menten en symbool “” gaan knipperen.
Vraag in dat geval een Yamaha dealer hetelektrisch circuit te testen.
Klokweergave
De klok op tijd zetten:1. Draai de sleutel naar “ON”.
2. Houd de toets “SELECT” en de toets
“RESET” tegelijkertijd minstens twee
seconden lang ingedrukt.
3. Als de uuraanduiding begint te knippe-
ren, drukt u op de “RESET”-toets om
de uren in te stellen.
4. Druk op de toets “SELECT” en de mi-
nutenaanduiding zal gaan knipperen.
5. Druk op de toets “RESET” om de mi-
nuten in te stellen.
6. Druk op de “SELECT”-toets en laat
deze dan los om de klok te starten.
DAU12331
Antidiefstal-alarmsysteem
(optie) Dit model kan door een Yamaha dealer
worden uitgerust met een optioneel antidief-
stal-alarmsysteem. Neem contact op met
een Yamaha dealer voor nadere informatie.
DAU12344

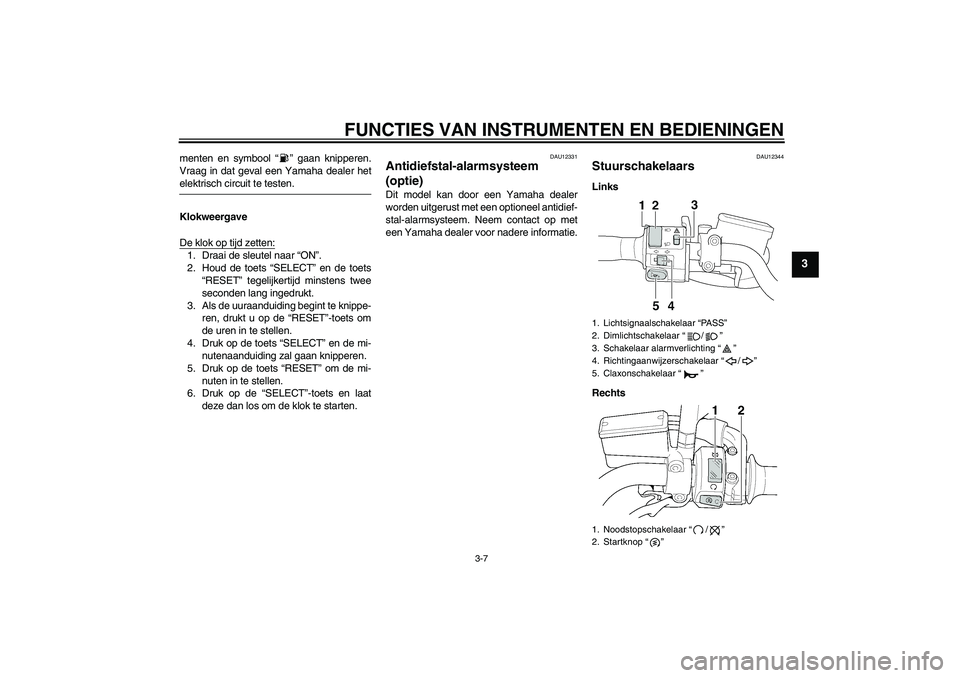

Stuurschakelaars Links
Rechts1. Lichtsignaalschakelaar “PASS”
2. Dimlichtschakelaar “/”
3. Schakelaar alarmverlichting “”
4. Richtingaanwijzerschakelaar “/”
5. Claxonschakelaar “”
1. Noodstopschakelaar “/”
2. Startknop “”
U5WMD3D0.book Page 7 Thursday, August 4, 2005 9:39 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3
DAU12360
Lichtsignaalschakelaar “PASS”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar “/”
Zet deze schakelaar op “” voor grootlicht
en op “” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar “/”
Druk deze schakelaar naar “” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar “”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar “/”
Zet deze schakelaar voor u de motor start
op “”. Zet deze schakelaar op “” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12710
Startknop “”
Druk deze knop in om via de startmotor de
motor rond te draaien.LET OP:
DCA10050
Zie pagina 5-1 voor startinstructies voor-dat u de motor start.
DAU12733
Schakelaar alarmverlichting “”
Met de sleutel in de stand “ON” of “” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP:
DCA10061
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-den.
DAU12830
Koppelingshendel De koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.1. Koppelingshendel
U5WMD3D0.book Page 8 Thursday, August 4, 2005 9:39 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-19
3
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar aanstaat.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12. Druk op de startknop.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt.
Deze controle is vooral betrouwbaar als hij
wordt uitgevoerd met een warme motor.De vrijstandschakelaar is mogelijk defect.
De motorfiets mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
De sperschakelaar van de zijstandaard is
mogelijk defect.
De motorfiets mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
De sperschakelaar van de koppelingshendel is
mogelijk defect.
De motorfiets mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
JA NEE JA NEE JA NEEOPMERKING:
U5WMD3D0.book Page 19 Thursday, August 4, 2005 9:39 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15950
WAARSCHUWING
DWA10270


Zorg dat u volkomen vertrouwd
bent met alle bedieningsfuncties en
hun werking voordat u gaat rijden.
Informeer bij een Yamaha dealer als
u de werking van een schakelaar of
functie niet volkomen begrijpt.


Start de motor nooit in een afgeslo-
ten ruimte en laat deze hierin ook
niet lange tijd aaneen draaien. Uit-
laatgassen zijn giftig en het inade-
men ervan kan al binnen korte tijd
leiden tot bewusteloosheid en do-
delijk letsel. Controleer altijd of er
voldoende ventilatie is.


Controleer of de zijstandaard is in-
getrokken alvorens weg te rijden.
Als de zijstandaard niet behoorlijk
is ingetrokken, kan deze de grond
raken en zo de motorrijder afleiden,
waardoor u de macht over het stuurverliest.
DAU36600
Starten van een koude motor Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:

De versnellingsbak staat in de vrij-
stand.


De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.WAARSCHUWING
DWA10290


Controleer voor het starten van de
motor de werking van het startsper-
systeem en volg daarbij de werkwij-
ze beschreven op pagina 3-18.


Ga nooit rijden terwijl de zijstan-daard omlaag staat.
1. Draai de hendel van de brandstof-
kraan naar “ON”.
2. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op “” is gezet.
3. Schakel de versnellingsbak in de vrij-
stand.
OPMERKING:Als de versnellingsbak in de vrijstand staat,
moet het vrijstandcontrolelampje branden;
zo niet, vraag dan een Yamaha dealer hetelektrisch circuit te testen.
4. Zet de choke aan en draai de gas-
greep helemaal dicht. (Zie pagina
3-14.)
5. Start de motor door de startknop in te
drukken.OPMERKING:Als de motor niet wil starten, laat dan de
startknop los, wacht een paar seconden en
probeer het dan opnieuw. Iedere startpo-
ging moet zo kort mogelijk duren om de
accu te sparen. Laat de startmotor nooit lan-ger dan 10 seconden aaneen draaien.LET OP:
DCA15050


Als de contactsleutel naar “ON”
wordt gedraaid moet het waarschu-
wingslampje olieniveau enkele se-
conden branden en dan doven. Als
het waarschuwingslampje olieni-
veau knippert of aan blijft na het
starten, zet de motor dan direct af,
controleer het olieniveau en let op
eventuele olielekkage. Vul indien
nodig motorolie bij en controleer
U5WMD3D0.book Page 1 Thursday, August 4, 2005 9:39 AM

INDEXAAandrijfketting, reinigen en smeren ...... 6-21
Accu ...................................................... 6-26
Achterbrugscharnierpunten, smeren..... 6-24
Antidiefstal-alarmsysteem (optie)............ 3-7BBagageriembevestiging ........................ 3-17
Banden.................................................. 6-14
Bougies, controleren ............................... 6-8
Brandstof............................................... 3-11
Brandstofkraan...................................... 3-13
Brandstofverbruik, tips voor een zuinig ... 5-3CCarburateurs, afstellen.......................... 6-12
Chokehendel ......................................... 3-14
Claxonschakelaar ................................... 3-8
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampjes richtingaanwijzers ........ 3-3
Controlelampje startblokkering ............... 3-4
Controlelijst voor gebruik ........................ 4-2DDimlichtschakelaar .................................. 3-8GGasgreep en gaskabel, controleren en
smeren................................................ 6-22
Gereedschapsset .................................... 6-1
Gloeilamp remlicht/achterlicht,
vervangen ........................................... 6-29
Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-30HHelmbevestiging ................................... 3-15
IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-4KKabels, controleren en smeren............. 6-22
Klepspeling ........................................... 6-14
Koplampgloeilamp, vervangen ............. 6-28
Koppelingshendel .......................... 3-8, 6-17LLichtsignaalschakelaar ........................... 3-8
Locaties van onderdelen ........................ 2-1
Luchtfilterelement, reinigen .................. 6-11MMiddenbok en zijstandaard,
controleren en smeren ....................... 6-23
Modelinformatiesticker............................ 9-2
Motorolie en oliefilterelement.................. 6-9
Motor, warm starten................................ 5-2
Multifunctioneel display .......................... 3-6NNiveaus rem- en koppelingsvloeistof,
controleren ......................................... 6-18
Noodstopschakelaar ............................... 3-8OOpbergcompartiment ............................ 3-15PPanelen, verwijderen en aanbrengen ..... 6-6
Parkeerlichtgloeilamp, vervangen ........ 6-30
Parkeren ................................................. 5-4
Periodiek smeer- en
onderhoudsschema.............................. 6-2
Problemen oplossen ............................. 6-33
RRem- en koppelingshendels,
controleren en smeren ........................ 6-23
Rem- en koppelingsvloeistof,
verversen ............................................ 6-20
Rem- en schakelpedalen, controleren
en smeren ........................................... 6-22
Remhendel .............................................. 3-9
Remlichtschakelaar, afstellen ............... 6-17
Rempedaal ............................................ 3-10
Richtingaanwijzerschakelaar................... 3-8SSchakelaar alarmverlichting .................... 3-8
Schakelen ............................................... 5-3
Schakelpedaal......................................... 3-9
Schokdemperunits, afstellen ................. 3-16
Sleutelnummer ........................................ 9-1
Snelheidsmeter ....................................... 3-5
Spanning aandrijfketting........................ 6-20
Specificaties ............................................ 8-1
Stalling .................................................... 7-3
Startblokkeersysteem.............................. 3-1
Starten van een koude motor .................. 5-1
Startknop ................................................. 3-8
Startspersysteem .................................. 3-18
Stationair motortoerental ....................... 6-13
Storingzoekschema............................... 6-34
Stuurschakelaars .................................... 3-7
Stuursysteem, controleren .................... 6-25TTankbeluchtingsslang ........................... 3-12
Tankdop ................................................ 3-10
Toerenteller ............................................. 3-5
U5WMD3D0.book Page 1 Thursday, August 4, 2005 9:39 AM
