2006 YAMAHA XJR 1300 Instructieboekje (in Dutch)

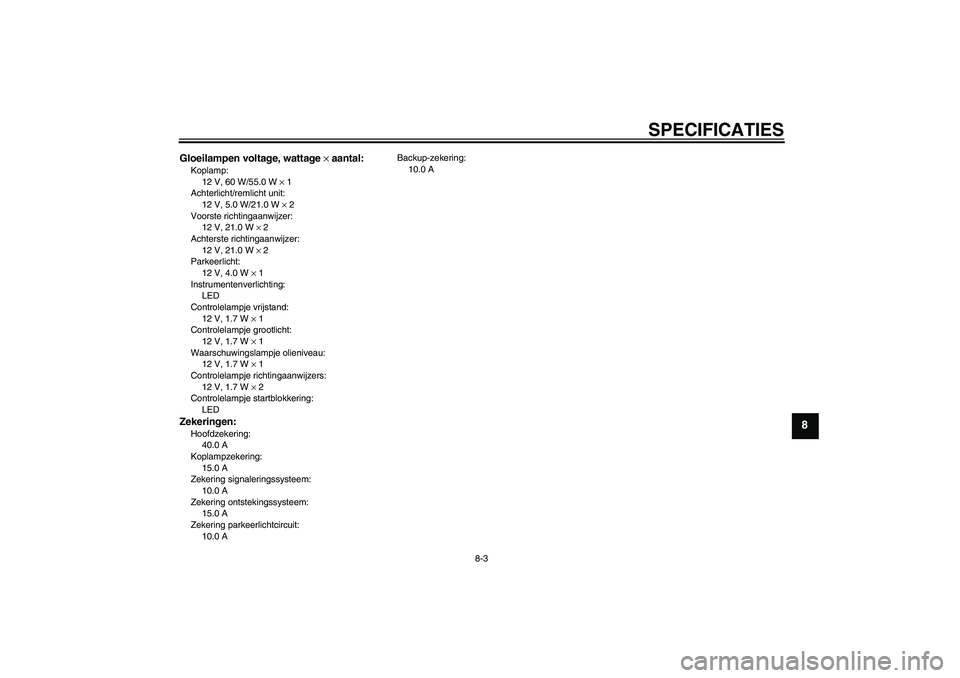

SPECIFICATIES
8-3
8
Gloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60 W/55.0 W × 1
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 2
Voorste richtingaanwijzer:
12 V, 21.0 W × 2
Achterste richtingaanwijzer:
12 V, 21.0 W × 2
Parkeerlicht:
12 V, 4.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
12 V, 1.7 W × 1
Controlelampje grootlicht:
12 V, 1.7 W × 1
Waarschuwingslampje olieniveau:
12 V, 1.7 W × 1
Controlelampje richtingaanwijzers:
12 V, 1.7 W × 2
Controlelampje startblokkering:
LEDZekeringen:Hoofdzekering:
40.0 A
Koplampzekering:
15.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
15.0 A
Zekering parkeerlichtcircuit:
10.0 ABackup-zekering:
10.0 A
U5WMD3D0.book Page 3 Thursday, August 4, 2005 9:39 AM

GEBRUIKERSINFORMATIE
9-1
9
DAU26351
Identificatienummers Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw landaan te melden voor kentekenregistratie.
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
1. Voertuigidentificatienummer
U5WMD3D0.book Page 1 Thursday, August 4, 2005 9:39 AM

GEBRUIKERSINFORMATIE
9-2
9
DAU26480

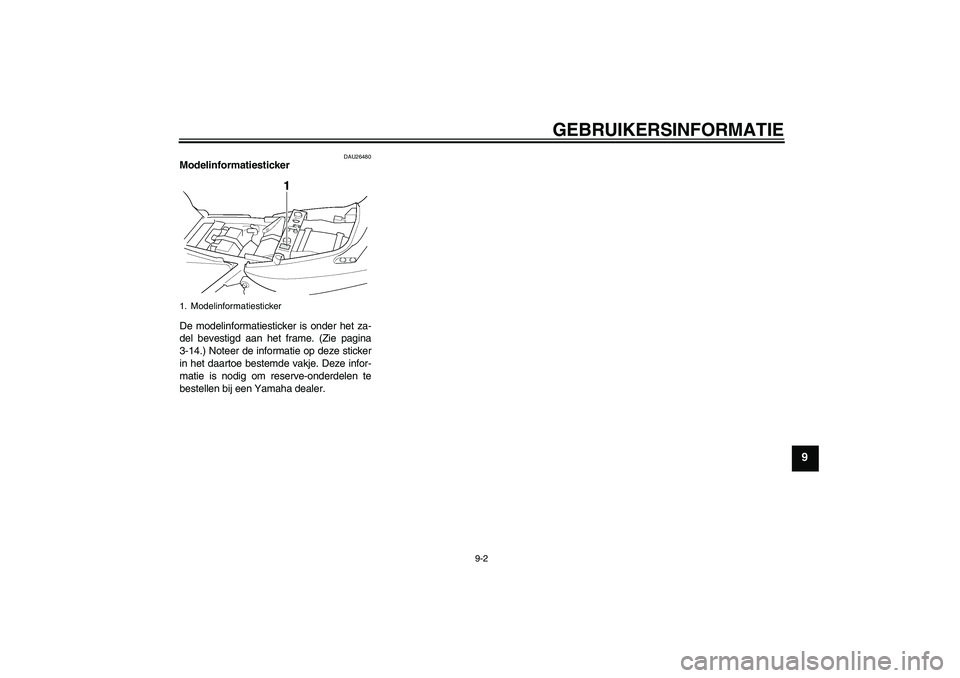

Modelinformatiesticker
De modelinformatiesticker is onder het za-
del bevestigd aan het frame. (Zie pagina
3-14.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.1. Modelinformatiesticker
U5WMD3D0.book Page 2 Thursday, August 4, 2005 9:39 AM

INDEXAAandrijfketting, reinigen en smeren ...... 6-21
Accu ...................................................... 6-26
Achterbrugscharnierpunten, smeren..... 6-24
Antidiefstal-alarmsysteem (optie)............ 3-7BBagageriembevestiging ........................ 3-17
Banden.................................................. 6-14
Bougies, controleren ............................... 6-8
Brandstof............................................... 3-11
Brandstofkraan...................................... 3-13
Brandstofverbruik, tips voor een zuinig ... 5-3CCarburateurs, afstellen.......................... 6-12
Chokehendel ......................................... 3-14
Claxonschakelaar ................................... 3-8
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampjes richtingaanwijzers ........ 3-3
Controlelampje startblokkering ............... 3-4
Controlelijst voor gebruik ........................ 4-2DDimlichtschakelaar .................................. 3-8GGasgreep en gaskabel, controleren en
smeren................................................ 6-22
Gereedschapsset .................................... 6-1
Gloeilamp remlicht/achterlicht,
vervangen ........................................... 6-29
Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-30HHelmbevestiging ................................... 3-15
IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-4KKabels, controleren en smeren............. 6-22
Klepspeling ........................................... 6-14
Koplampgloeilamp, vervangen ............. 6-28
Koppelingshendel .......................... 3-8, 6-17LLichtsignaalschakelaar ........................... 3-8
Locaties van onderdelen ........................ 2-1
Luchtfilterelement, reinigen .................. 6-11MMiddenbok en zijstandaard,
controleren en smeren ....................... 6-23
Modelinformatiesticker............................ 9-2
Motorolie en oliefilterelement.................. 6-9
Motor, warm starten................................ 5-2
Multifunctioneel display .......................... 3-6NNiveaus rem- en koppelingsvloeistof,
controleren ......................................... 6-18
Noodstopschakelaar ............................... 3-8OOpbergcompartiment ............................ 3-15PPanelen, verwijderen en aanbrengen ..... 6-6
Parkeerlichtgloeilamp, vervangen ........ 6-30
Parkeren ................................................. 5-4
Periodiek smeer- en
onderhoudsschema.............................. 6-2
Problemen oplossen ............................. 6-33
RRem- en koppelingshendels,
controleren en smeren ........................ 6-23
Rem- en koppelingsvloeistof,
verversen ............................................ 6-20
Rem- en schakelpedalen, controleren
en smeren ........................................... 6-22
Remhendel .............................................. 3-9
Remlichtschakelaar, afstellen ............... 6-17
Rempedaal ............................................ 3-10
Richtingaanwijzerschakelaar................... 3-8SSchakelaar alarmverlichting .................... 3-8
Schakelen ............................................... 5-3
Schakelpedaal......................................... 3-9
Schokdemperunits, afstellen ................. 3-16
Sleutelnummer ........................................ 9-1
Snelheidsmeter ....................................... 3-5
Spanning aandrijfketting........................ 6-20
Specificaties ............................................ 8-1
Stalling .................................................... 7-3
Startblokkeersysteem.............................. 3-1
Starten van een koude motor .................. 5-1
Startknop ................................................. 3-8
Startspersysteem .................................. 3-18
Stationair motortoerental ....................... 6-13
Storingzoekschema............................... 6-34
Stuurschakelaars .................................... 3-7
Stuursysteem, controleren .................... 6-25TTankbeluchtingsslang ........................... 3-12
Tankdop ................................................ 3-10
Toerenteller ............................................. 3-5
U5WMD3D0.book Page 1 Thursday, August 4, 2005 9:39 AM

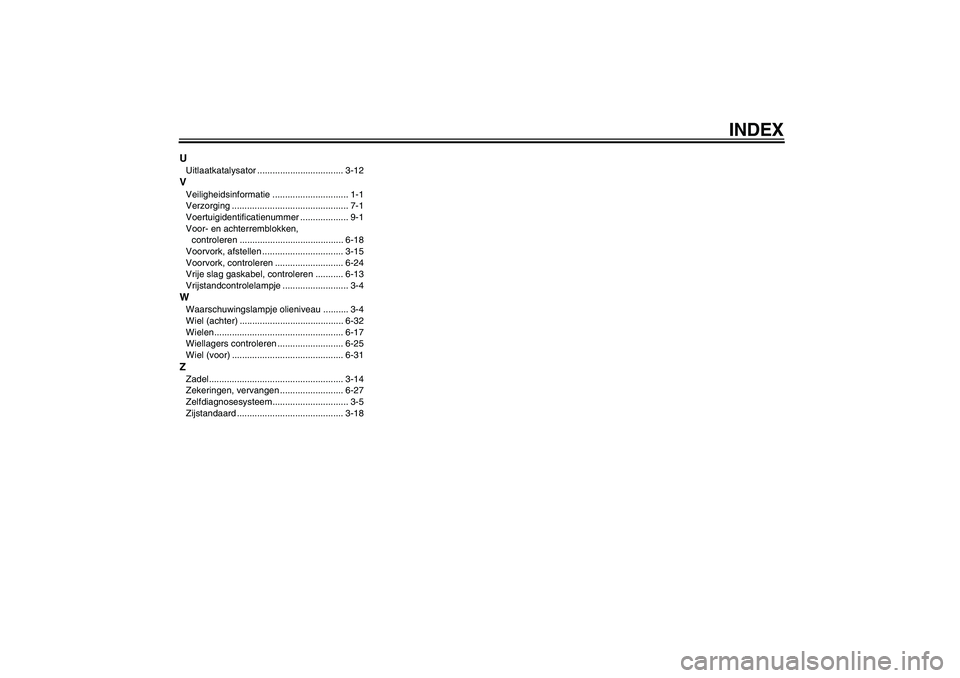

INDEX
UUitlaatkatalysator .................................. 3-12VVeiligheidsinformatie .............................. 1-1
Verzorging .............................................. 7-1
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken,
controleren ......................................... 6-18
Voorvork, afstellen ................................ 3-15
Voorvork, controleren ........................... 6-24
Vrije slag gaskabel, controleren ........... 6-13
Vrijstandcontrolelampje .......................... 3-4WWaarschuwingslampje olieniveau .......... 3-4
Wiel (achter) ......................................... 6-32
Wielen................................................... 6-17
Wiellagers controleren .......................... 6-25
Wiel (voor) ............................................ 6-31ZZadel..................................................... 3-14
Zekeringen, vervangen ......................... 6-27
Zelfdiagnosesysteem.............................. 3-5
Zijstandaard .......................................... 3-18
U5WMD3D0.book Page 2 Thursday, August 4, 2005 9:39 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

GEDRUKT OP KRINGLOOPPAPIER
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2005.11-0.3×1 CR
(D)
