2006 YAMAHA FZ6 S ESP

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-29
6
SAU23280

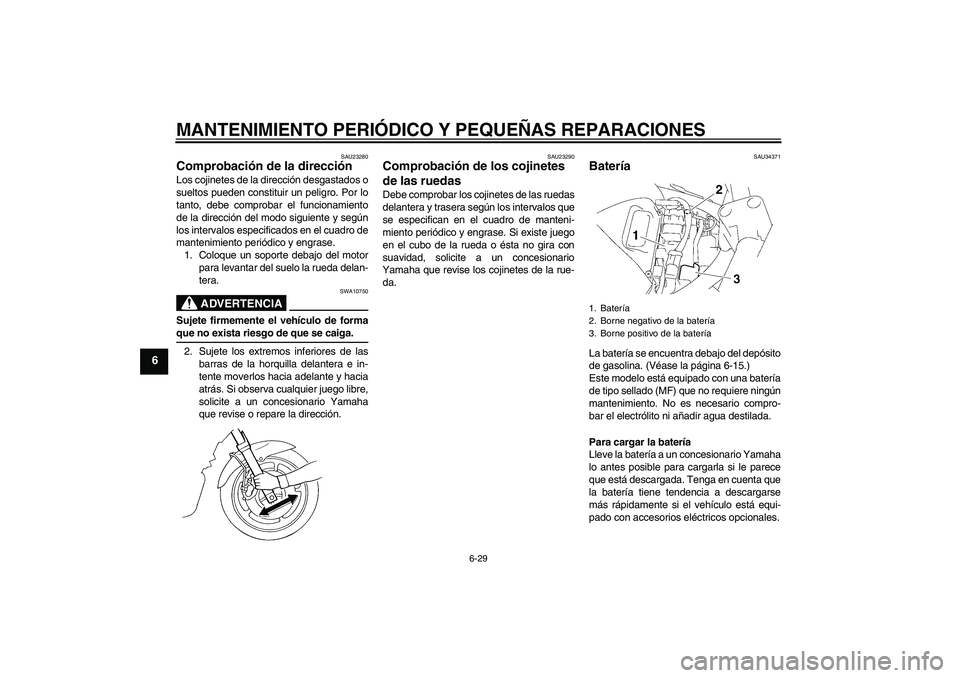

Comprobación de la dirección Los cojinetes de la dirección desgastados o
sueltos pueden constituir un peligro. Por lo
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.
1. Coloque un soporte debajo del motor
para levantar del suelo la rueda delan-
tera.
ADVERTENCIA
SWA10750
Sujete firmemente el vehículo de formaque no exista riesgo de que se caiga.
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego libre,
solicite a un concesionario Yamaha
que revise o repare la dirección.
SAU23290
Comprobación de los cojinetes
de las ruedas Debe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si existe juego
en el cubo de la rueda o ésta no gira con
suavidad, solicite a un concesionario
Yamaha que revise los cojinetes de la rue-
da.
SAU34371
Batería La batería se encuentra debajo del depósito
de gasolina. (Véase la página 6-15.)
Este modelo está equipado con una batería
de tipo sellado (MF) que no requiere ningún
mantenimiento. No es necesario compro-
bar el electrólito ni añadir agua destilada.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.1. Batería
2. Borne negativo de la batería
3. Borne positivo de la batería
U4P5S0S0.book Page 29 Friday, December 16, 2005 1:08 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-30
6

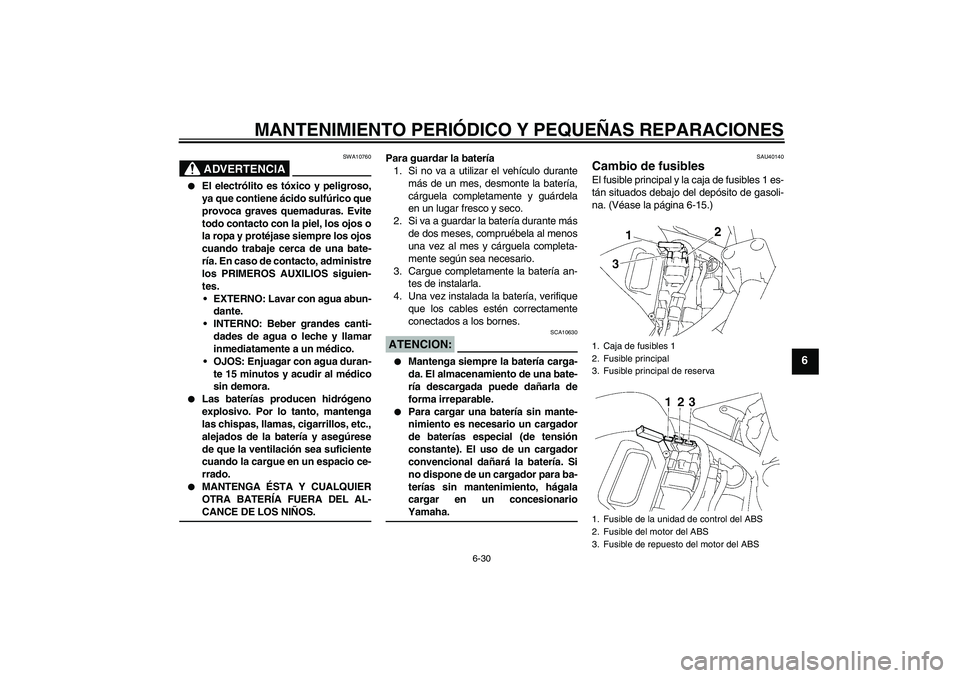

ADVERTENCIA
SWA10760


El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.


Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.


MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-CANCE DE LOS NIÑOS.Para guardar la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla.
4. Una vez instalada la batería, verifique
que los cables estén correctamente
conectados a los bornes.
ATENCION:
SCA10630


Mantenga siempre la batería carga-
da. El almacenamiento de una bate-
ría descargada puede dañarla de
forma irreparable.


Para cargar una batería sin mante-
nimiento es necesario un cargador
de baterías especial (de tensión
constante). El uso de un cargador
convencional dañará la batería. Si
no dispone de un cargador para ba-
terías sin mantenimiento, hágala
cargar en un concesionarioYamaha.
SAU40140
Cambio de fusibles El fusible principal y la caja de fusibles 1 es-
tán situados debajo del depósito de gasoli-
na. (Véase la página 6-15.)1. Caja de fusibles 1
2. Fusible principal
3. Fusible principal de reserva
1. Fusible de la unidad de control del ABS
2. Fusible del motor del ABS
3. Fusible de repuesto del motor del ABS
U4P5S0S0.book Page 30 Friday, December 16, 2005 1:08 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-31
6

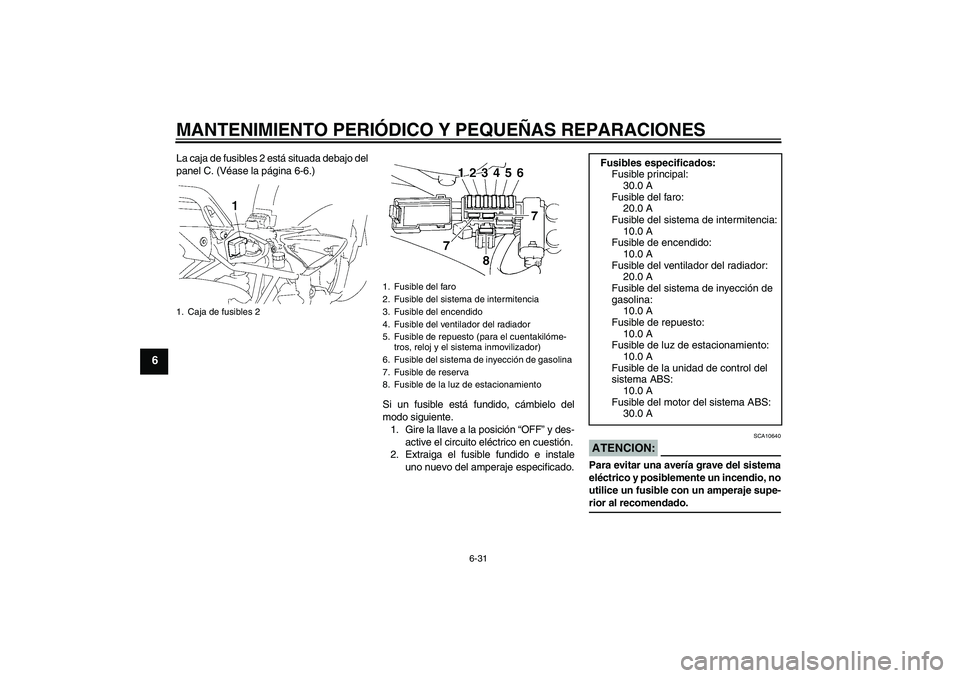

La caja de fusibles 2 está situada debajo del
panel C. (Véase la página 6-6.)
Si un fusible está fundido, cámbielo del
modo siguiente.
1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
ATENCION:
SCA10640
Para evitar una avería grave del sistema
eléctrico y posiblemente un incendio, no
utilice un fusible con un amperaje supe-rior al recomendado.
1. Caja de fusibles 2
1. Fusible del faro
2. Fusible del sistema de intermitencia
3. Fusible del encendido
4. Fusible del ventilador del radiador
5. Fusible de repuesto (para el cuentakilóme-
tros, reloj y el sistema inmovilizador)
6. Fusible del sistema de inyección de gasolina
7. Fusible de reserva
8. Fusible de la luz de estacionamiento
Fusibles especificados:
Fusible principal:
30.0 A
Fusible del faro:
20.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
10.0 A
Fusible del ventilador del radiador:
20.0 A
Fusible del sistema de inyección de
gasolina:
10.0 A
Fusible de repuesto:
10.0 A
Fusible de luz de estacionamiento:
10.0 A
Fusible de la unidad de control del
sistema ABS:
10.0 A
Fusible del motor del sistema ABS:
30.0 A
U4P5S0S0.book Page 31 Friday, December 16, 2005 1:08 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-33
6
tamente toda suciedad y marcas de
dedos en la bombilla del faro con
un trapo humedecido en alcohol o
diluyente.


Óptica del faro
No pegue ningún tipo de película
coloreada o adhesivos sobre la óp-
tica del faro.
No utilice una bombilla de faro depotencia superior a la especificada.
4. Monte la tapa de la bombilla del faro y
conecte el acoplador.
5. Solicite a un concesionario Yamaha
que ajuste la luz del faro según sea
necesario.
SAU32822

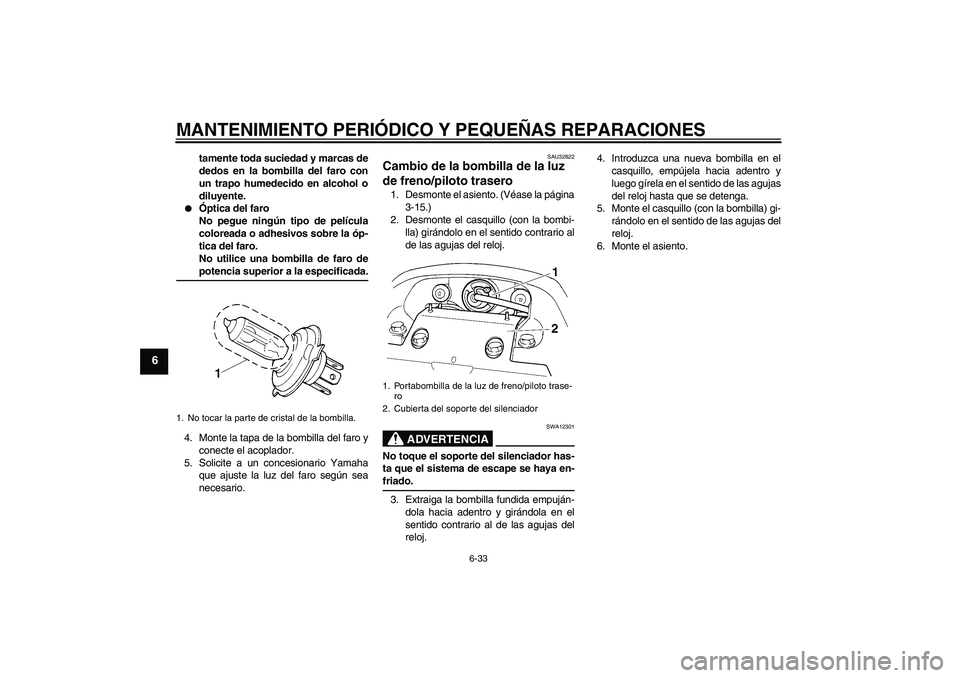

Cambio de la bombilla de la luz
de freno/piloto trasero 1. Desmonte el asiento. (Véase la página
3-15.)
2. Desmonte el casquillo (con la bombi-
lla) girándolo en el sentido contrario al
de las agujas del reloj.
ADVERTENCIA
SWA12301
No toque el soporte del silenciador has-
ta que el sistema de escape se haya en-friado.
3. Extraiga la bombilla fundida empuján-
dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.4. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
5. Monte el casquillo (con la bombilla) gi-
rándolo en el sentido de las agujas del
reloj.
6. Monte el asiento.
1. No tocar la parte de cristal de la bombilla.
1. Portabombilla de la luz de freno/piloto trase-
ro
2. Cubierta del soporte del silenciador
U4P5S0S0.book Page 33 Friday, December 16, 2005 1:08 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-37
6

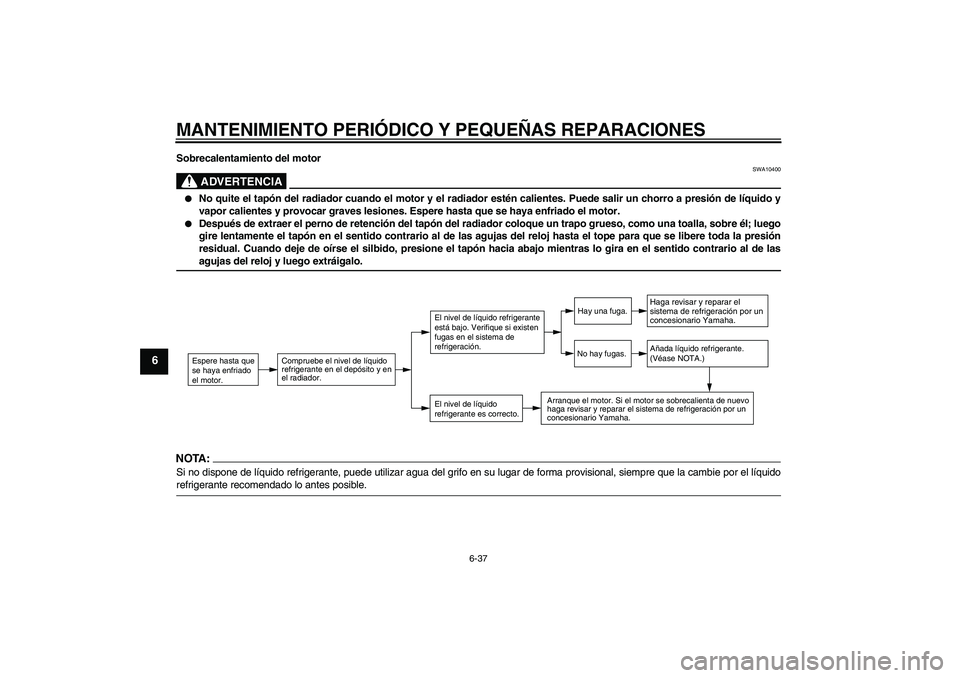

Sobrecalentamiento del motor
ADVERTENCIA
SWA10400


No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.


Después de extraer el perno de retención del tapón del radiador coloque un trapo grueso, como una toalla, sobre él; luego
gire lentamente el tapón en el sentido contrario al de las agujas del reloj hasta el tope para que se libere toda la presión
residual. Cuando deje de oírse el silbido, presione el tapón hacia abajo mientras lo gira en el sentido contrario al de lasagujas del reloj y luego extráigalo.
NOTA:Si no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cambie por el líquidorefrigerante recomendado lo antes posible.
Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por un
concesionario Yamaha.Añada líquido refrigerante.
(Véase NOTA.)
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
U4P5S0S0.book Page 37 Friday, December 16, 2005 1:08 PM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-1
7
SAU26041

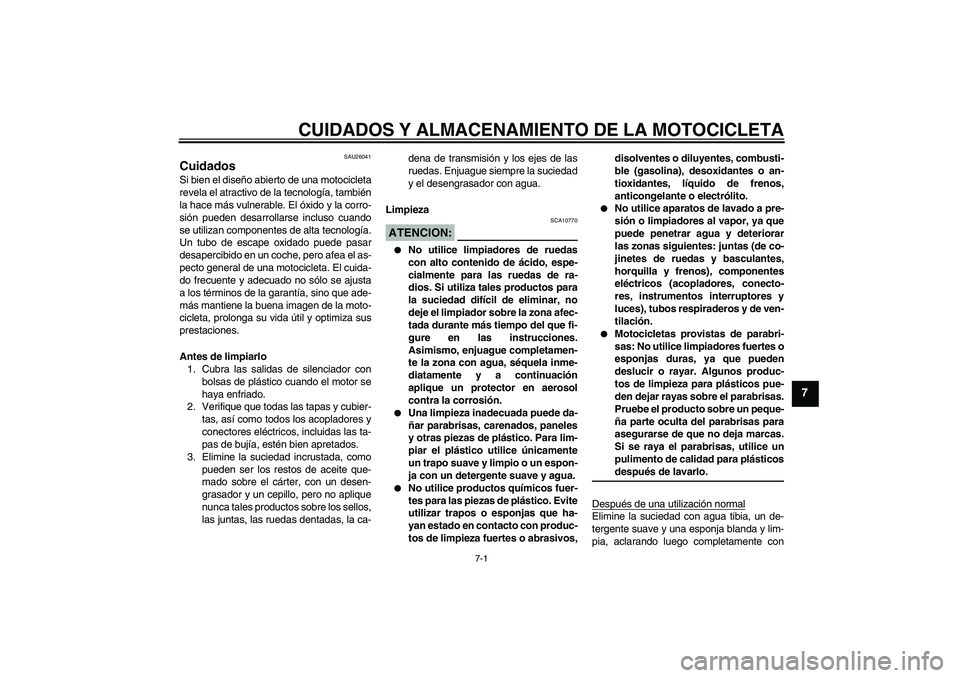

Cuidados Si bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el as-
pecto general de una motocicleta. El cuida-
do frecuente y adecuado no sólo se ajusta
a los términos de la garantía, sino que ade-
más mantiene la buena imagen de la moto-
cicleta, prolonga su vida útil y optimiza sus
prestaciones.
Antes de limpiarlo
1. Cubra las salidas de silenciador con
bolsas de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los sellos,
las juntas, las ruedas dentadas, la ca-dena de transmisión y los ejes de las
ruedas. Enjuague siempre la suciedad
y el desengrasador con agua.
Limpieza
ATENCION:
SCA10770


No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona afec-
tada durante más tiempo del que fi-
gure en las instrucciones.
Asimismo, enjuague completamen-
te la zona con agua, séquela inme-
diatamente y a continuación
aplique un protector en aerosol
contra la corrosión.


Una limpieza inadecuada puede da-
ñar parabrisas, carenados, paneles
y otras piezas de plástico. Para lim-
piar el plástico utilice únicamente
un trapo suave y limpio o un espon-
ja con un detergente suave y agua.


No utilice productos químicos fuer-
tes para las piezas de plástico. Evite
utilizar trapos o esponjas que ha-
yan estado en contacto con produc-
tos de limpieza fuertes o abrasivos,disolventes o diluyentes, combusti-
ble (gasolina), desoxidantes o an-
tioxidantes, líquido de frenos,
anticongelante o electrólito.


No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
las zonas siguientes: juntas (de co-
jinetes de ruedas y basculantes,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos interruptores y
luces), tubos respiraderos y de ven-
tilación.


Motocicletas provistas de parabri-
sas: No utilice limpiadores fuertes o
esponjas duras, ya que pueden
deslucir o rayar. Algunos produc-
tos de limpieza para plásticos pue-
den dejar rayas sobre el parabrisas.
Pruebe el producto sobre un peque-
ña parte oculta del parabrisas para
asegurarse de que no deja marcas.
Si se raya el parabrisas, utilice un
pulimento de calidad para plásticosdespués de lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
U4P5S0S0.book Page 1 Friday, December 16, 2005 1:08 PM

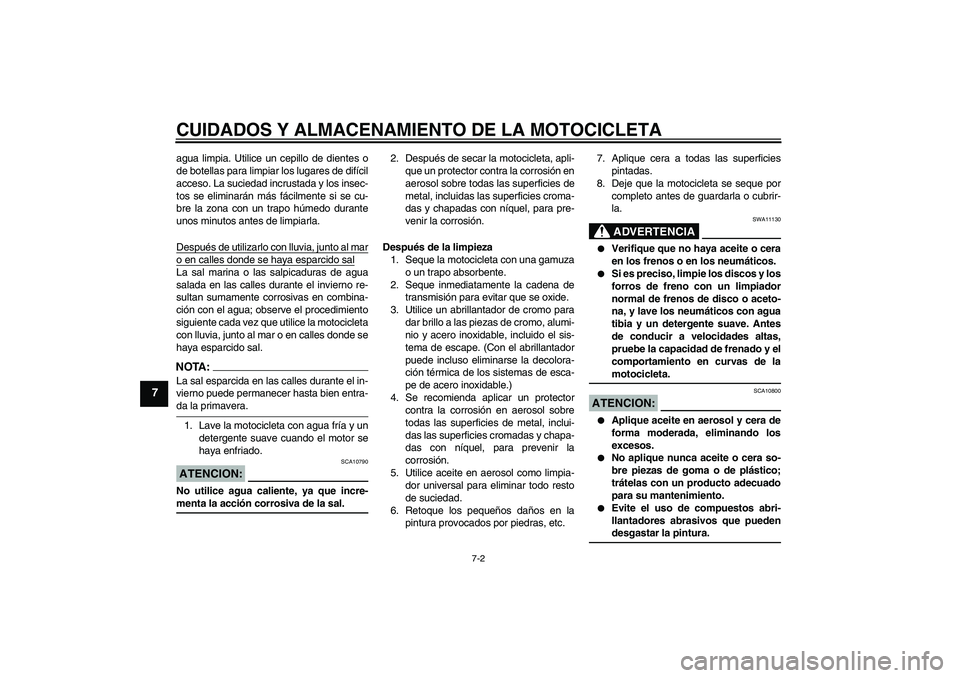

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
7
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de utilizarlo con lluvia, junto al maro en calles donde se haya esparcido salLa sal marina o las salpicaduras de agua
salada en las calles durante el invierno re-
sultan sumamente corrosivas en combina-
ción con el agua; observe el procedimiento
siguiente cada vez que utilice la motocicleta
con lluvia, junto al mar o en calles donde se
haya esparcido sal.NOTA:La sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-da la primavera.
1. Lave la motocicleta con agua fría y un
detergente suave cuando el motor se
haya enfriado.ATENCION:
SCA10790
No utilice agua caliente, ya que incre-menta la acción corrosiva de la sal.2. Después de secar la motocicleta, apli-
que un protector contra la corrosión en
aerosol sobre todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
Después de la limpieza
1. Seque la motocicleta con una gamuza
o un trapo absorbente.
2. Seque inmediatamente la cadena de
transmisión para evitar que se oxide.
3. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable.)
4. Se recomienda aplicar un protector
contra la corrosión en aerosol sobre
todas las superficies de metal, inclui-
das las superficies cromadas y chapa-
das con níquel, para prevenir la
corrosión.
5. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
6. Retoque los pequeños daños en la
pintura provocados por piedras, etc.7. Aplique cera a todas las superficies
pintadas.
8. Deje que la motocicleta se seque por
completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11130


Verifique que no haya aceite o cera
en los frenos o en los neumáticos.


Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de frenos de disco o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,
pruebe la capacidad de frenado y el
comportamiento en curvas de lamotocicleta.
ATENCION:
SCA10800


Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.


No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.


Evite el uso de compuestos abri-
llantadores abrasivos que puedendesgastar la pintura.
U4P5S0S0.book Page 2 Friday, December 16, 2005 1:08 PM

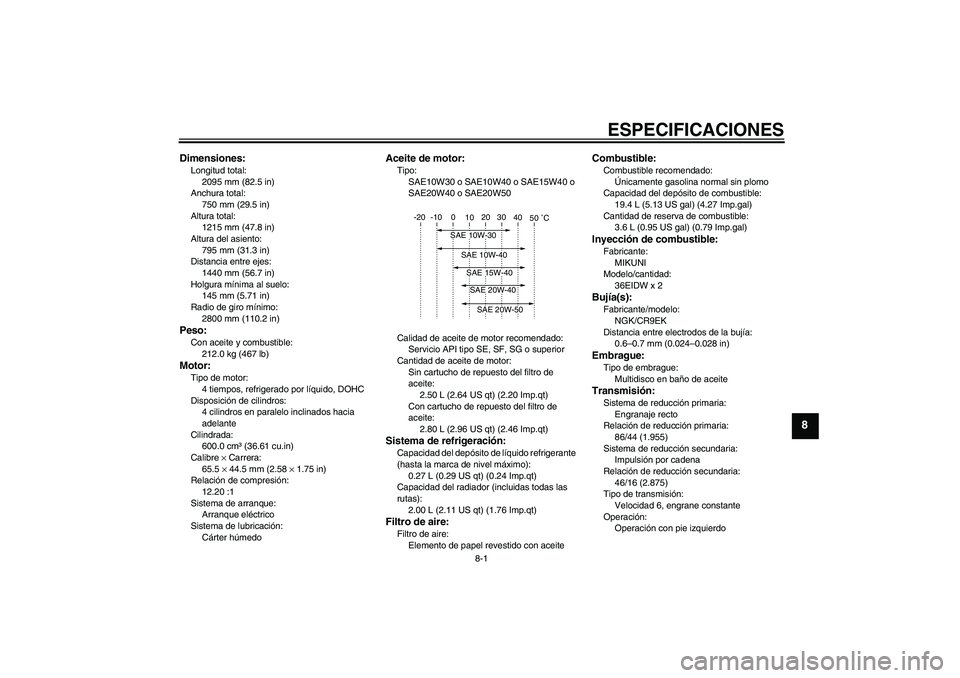

ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:
2095 mm (82.5 in)
Anchura total:
750 mm (29.5 in)
Altura total:
1215 mm (47.8 in)
Altura del asiento:
795 mm (31.3 in)
Distancia entre ejes:
1440 mm (56.7 in)
Holgura mínima al suelo:
145 mm (5.71 in)
Radio de giro mínimo:
2800 mm (110.2 in)Peso:Con aceite y combustible:
212.0 kg (467 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros:
4 cilindros en paralelo inclinados hacia
adelante
Cilindrada:
600.0 cm³ (36.61 cu.in)
Calibre × Carrera:
65.5 × 44.5 mm (2.58 × 1.75 in)
Relación de compresión:
12.20 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Tipo:
SAE10W30 o SAE10W40 o SAE15W40 o
SAE20W40 o SAE20W50
Calidad de aceite de motor recomendado:
Servicio API tipo SE, SF, SG o superior
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de
aceite:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Con cartucho de repuesto del filtro de
aceite:
2.80 L (2.96 US qt) (2.46 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.27 L (0.29 US qt) (0.24 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas):
2.00 L (2.11 US qt) (1.76 Imp.qt)Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceite
Combustible:Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
19.4 L (5.13 US gal) (4.27 Imp.gal)
Cantidad de reserva de combustible:
3.6 L (0.95 US gal) (0.79 Imp.gal)Inyección de combustible:Fabricante:
MIKUNI
Modelo/cantidad:
36EIDW x 2Bujía(s):Fabricante/modelo:
NGK/CR9EK
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
86/44 (1.955)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
46/16 (2.875)
Tipo de transmisión:
Velocidad 6, engrane constante
Operación:
Operación con pie izquierdo
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U4P5S0S0.book Page 1 Friday, December 16, 2005 1:08 PM
