2006 YAMAHA FZ6 N Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-26
6
PAU23280
Verificação da direcção Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque um cavalete por baixo do mo-
tor para elevar a roda dianteira do
chão.
AV I S O
PWA10750
Apoie bem o veículo para evitar o perigodeste tombar.
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
PAU23290
Verificação dos rolamentos de
roda Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados, na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solicite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.
PAU34371
Bateria A bateria encontra-se por baixo do depósito
de combustível. (Consulte a página 6-12.)
Este modelo está equipado com uma bate-
ria blindada (MF) que não exige qualquer
tipo de manutenção. Não é necessário veri-
ficar o electrólito nem acrescentar água
destilada.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o veículo estiver
equipado com acessórios eléctricos opcio-
nais.1. Terminal de bateria positivo
2. Terminal de bateria negativo
U1B3P2P0.book Page 26 Monday, August 1, 2005 6:01 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-27
6
AV I S O
PWA10760


O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de ba-
terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.


As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.


MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-ÇAS.Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a bate-
ria, carregue-a totalmente e coloque-a
num local fresco e seco.
2. Caso a bateria fique guardada durante
mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.
4. Após a instalação, certifique-se de que
os fios para bateria estão devidamen-
te ligados aos terminais de bateria.
PRECAUÇÃO:
PCA10630


Mantenha sempre a bateria carre-
gada. Guardar uma bateria descar-
regada poderá provocar danos
permanentes na bateria.


Para carregar uma bateria blindada
(MF), é necessário um carregador
de baterias especial (tensão cons-
tante). A utilização de um carrega-
dor de baterias convencional
danificará a bateria. Caso não tenha
acesso a um carregador de baterias
blindadas (MF), solicite a um con-
cessionário Yamaha que carregue asua bateria.
PAU32842
Substituição dos fusíveis O fusível principal encontra-se por baixo do
depósito de combustível. (Consulte a pági-
na 6-12.)
A caixa de fusíveis encontra-se por detrás
do painel A. (Consulte a página 6-6.)1. Fusível principal
2. Fusível de substituição
1. Caixa de fusíveis
U1B3P2P0.book Page 27 Monday, August 1, 2005 6:01 PM

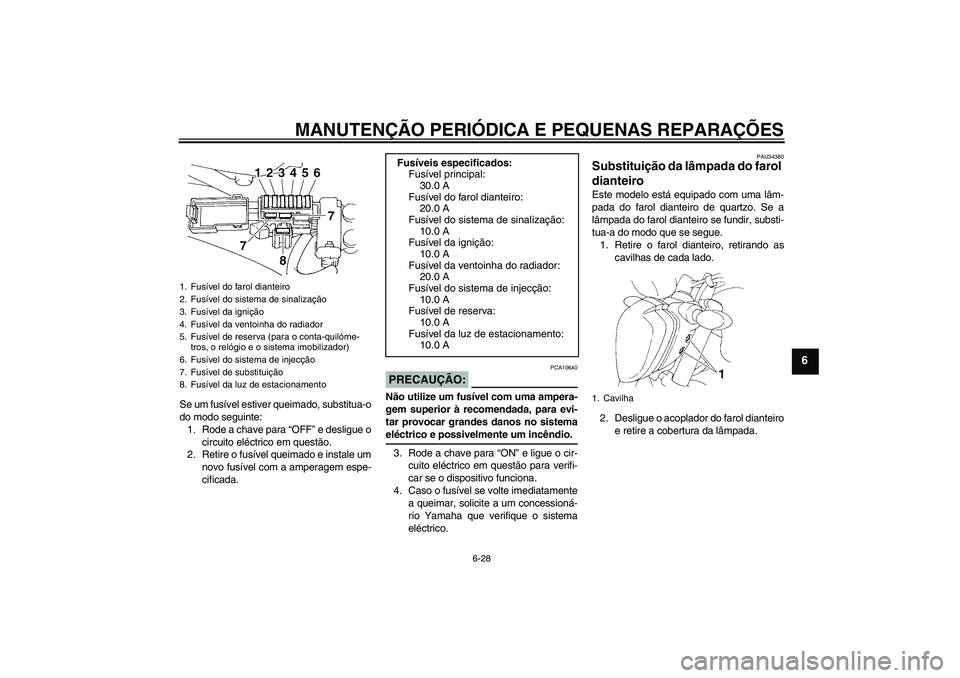

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-28
6
Se um fusível estiver queimado, substitua-o
do modo seguinte:
1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada.
PRECAUÇÃO:
PCA10640
Não utilize um fusível com uma ampera-
gem superior à recomendada, para evi-
tar provocar grandes danos no sistemaeléctrico e possivelmente um incêndio.
3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
PAU34380
Substituição da lâmpada do farol
dianteiro Este modelo está equipado com uma lâm-
pada do farol dianteiro de quartzo. Se a
lâmpada do farol dianteiro se fundir, substi-
tua-a do modo que se segue.
1. Retire o farol dianteiro, retirando as
cavilhas de cada lado.
2. Desligue o acoplador do farol dianteiro
e retire a cobertura da lâmpada.
1. Fusível do farol dianteiro
2. Fusível do sistema de sinalização
3. Fusível da ignição
4. Fusível da ventoinha do radiador
5. Fusível de reserva (para o conta-quilóme-
tros, o relógio e o sistema imobilizador)
6. Fusível do sistema de injecção
7. Fusível de substituição
8. Fusível da luz de estacionamento
Fusíveis especificados:
Fusível principal:
30.0 A
Fusível do farol dianteiro:
20.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
10.0 A
Fusível da ventoinha do radiador:
20.0 A
Fusível do sistema de injecção:
10.0 A
Fusível de reser va:
10.0 A
Fusível da luz de estacionamento:
10.0 A
1. Cavilha
U1B3P2P0.book Page 28 Monday, August 1, 2005 6:01 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-29
6
3. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fundi-
da.
AV I S O
PWA10790
As lâmpadas do farol dianteiro ficam
muito quentes. Por conseguinte, mante-
nha os produtos inflamáveis afastados
de uma lâmpada do farol dianteiro acesa
e não toque na lâmpada até esta ter arre-fecido.
4. Coloque uma nova lâmpada do farol
dianteiro e fixe-a com o respectivo su-
porte.PRECAUÇÃO:
PCA10660
Não toque na parte em vidro da lâmpada
do farol dianteiro para evitar que se suje
com óleo, caso contrário a transparên-
cia do vidro, a luminosidade da lâmpada
e o seu tempo de duração serão adver-
samente afectados. Limpe minuciosa-
mente quaisquer vestígios de sujidade e
de marcas de dedos, utilizando um panohumedecido com álcool ou diluente.5. Instale a cobertura da lâmpada do fa-
rol dianteiro e ligue o acoplador.
6. Instale a unidade do farol dianteiro, co-
locando as respectivas cavilhas.
7. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.
1. Cobertura da lâmpada do farol dianteiro
2. Acoplador do farol dianteiro
1. Suporte da lâmpada do farol dianteiro
2. Lâmpada do farol dianteiro
1. Não toque na parte em vidro da lâmpada.
U1B3P2P0.book Page 29 Monday, August 1, 2005 6:01 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-30
6
PAU32822
Substituição da lâmpada da luz
do travão/farolim traseiro 1. Retire o assento. (Consulte a página
3-14.)
2. Retire o receptáculo (em conjunto com
a lâmpada), rodando-o no sentido
contrário ao dos ponteiros do relógio.
AV I S O
PWA12301
Não toque no suporte do silencioso até
que o sistema de escape tenha arrefeci-do.
3. Retire a lâmpada defeituosa, empur-
rando-a para dentro e rodando-a no
sentido contrário ao dos ponteiros do
relógio.4. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
5. Instale o receptáculo (em conjunto
com a lâmpada), rodando-o no sentido
dos ponteiros do relógio.
6. Instale o assento.
PAU24202
Substituição de uma lâmpada do
sinal de mudança de direcção 1. Retire a lente do sinal de mudança de
direcção, removendo o respectivo pa-
rafuso.
2. Retire a lâmpada defeituosa, empur-
rando-a para dentro e rodando-a no
sentido contrário ao dos ponteiros do
relógio.
3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
4. Instale a lente, colocando o respectivo
parafuso.
1. Receptáculo da lâmpada da luz do travão/fa-
rolim traseiro
2. Cobertura do suporte do silencioso
1. Parafuso
U1B3P2P0.book Page 30 Monday, August 1, 2005 6:01 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-31
6
PRECAUÇÃO:
PCA11190
Não aperte demasiado o parafuso pois alente poderá partir.
PAU24310
Substituição da lâmpada da luz
da chapa de matrícula 1. Retire a unidade da luz da chapa de
matrícula, retirando os respectivos pa-
rafusos.
2. Retire o receptáculo (em conjunto com
a lâmpada), puxando-o para fora.3. Retire a lâmpada defeituosa, puxan-
do-a para fora.
4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo (em conjunto
com a lâmpada), empurrando-o para
dentro.
6. Instale a unidade da luz da chapa de
matrícula, instalando os respectivos
parafusos.1. Parafuso
2. Unidade da luz da chapa de matrícula
1. Lâmpada da luz da chapa de matrícula
2. Receptáculo da luz da lâmpada da chapa de
matrícula
U1B3P2P0.book Page 31 Monday, August 1, 2005 6:01 PM

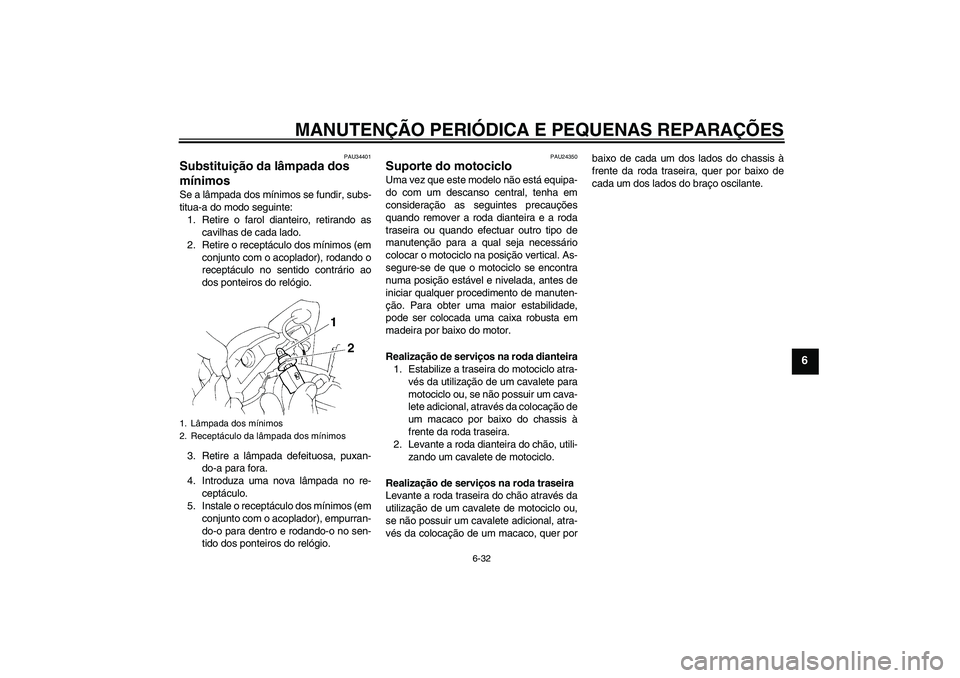

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-32
6
PAU34401
Substituição da lâmpada dos
mínimos Se a lâmpada dos mínimos se fundir, subs-
titua-a do modo seguinte:
1. Retire o farol dianteiro, retirando as
cavilhas de cada lado.
2. Retire o receptáculo dos mínimos (em
conjunto com o acoplador), rodando o
receptáculo no sentido contrário ao
dos ponteiros do relógio.
3. Retire a lâmpada defeituosa, puxan-
do-a para fora.
4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo dos mínimos (em
conjunto com o acoplador), empurran-
do-o para dentro e rodando-o no sen-
tido dos ponteiros do relógio.
PAU24350
Suporte do motociclo Uma vez que este modelo não está equipa-
do com um descanso central, tenha em
consideração as seguintes precauções
quando remover a roda dianteira e a roda
traseira ou quando efectuar outro tipo de
manutenção para a qual seja necessário
colocar o motociclo na posição vertical. As-
segure-se de que o motociclo se encontra
numa posição estável e nivelada, antes de
iniciar qualquer procedimento de manuten-
ção. Para obter uma maior estabilidade,
pode ser colocada uma caixa robusta em
madeira por baixo do motor.
Realização de serviços na roda dianteira
1. Estabilize a traseira do motociclo atra-
vés da utilização de um cavalete para
motociclo ou, se não possuir um cava-
lete adicional, através da colocação de
um macaco por baixo do chassis à
frente da roda traseira.
2. Levante a roda dianteira do chão, utili-
zando um cavalete de motociclo.
Realização de serviços na roda traseira
Levante a roda traseira do chão através da
utilização de um cavalete de motociclo ou,
se não possuir um cavalete adicional, atra-
vés da colocação de um macaco, quer porbaixo de cada um dos lados do chassis à
frente da roda traseira, quer por baixo de
cada um dos lados do braço oscilante.
1. Lâmpada dos mínimos
2. Receptáculo da lâmpada dos mínimos
U1B3P2P0.book Page 32 Monday, August 1, 2005 6:01 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-33
6
PAU24360
Roda dianteira
PAU34390
Remoção da roda da frente
AV I S O
PWA10820


É aconselhável ser um concessio-
nário Yamaha a fazer a manutenção
à roda.


Apoie bem o motociclo para evitar operigo deste tombar.
1. Levante a roda da frente do chão de
acordo com o procedimento descrito
na página 6-32.
2. Desaperte a cavilha de aperto do eixo
da roda da frente, seguida do eixo da
roda e das cavilhas da pinça do tra-
vão.3. Retire o prendedor do tubo do travão
de cada lado, retirando as respectivas
cavilhas.
4. Retire a pinça do travão de cada lado,
retirando as respectivas cavilhas.
PRECAUÇÃO:
PCA11050
Não accione o travão depois de retirar as
pinças do travão, caso contrário as pas-tilhas do travão serão forçadas a fechar.
5. Puxe o eixo da roda para fora e retire
a roda.
PAU24860
Instalação da roda dianteira
1. Levante a roda entre as pernas da for-
quilha.
2. Introduza o eixo da roda.
3. Desça a roda dianteira de modo a que
fique apoiada no solo.
4. Instale as pinças do travão, colocando
as respectivas cavilhas.NOTA :
Certifique-se de que existe espaço suficien-
te entre as pastilhas do travão antes de ins-talar as pinças nos discos do travão.
5. Instale os prendedores do tubo do tra-
vão, colocando as respectivas cavi-
lhas.
6. Aperte o eixo da roda, a cavilha de
aperto do eixo da roda dianteira e, fi-
nalmente, as cavilhas da pinça do tra-
vão em conformidade com os binários
especificados.
1. Eixo da roda
2. Cavilha de aperto do eixo da roda dianteira
1. Prendedor do tubo do travão
2. Pinça do travão
3. Cavilha da pinça do travão
4. Cavilha
Binários de aperto:
Eixo da roda:
72 Nm (7.2 m·kgf, 52 ft·lbf)
Cavilha de aperto do eixo da roda di-
anteira:
19 Nm (1.9 m·kgf, 13 ft·lbf)
Cavilha da pinça do travão:
40 Nm (4.0 m·kgf, 29 ft·lbf)
U1B3P2P0.book Page 33 Monday, August 1, 2005 6:01 PM
