2006 YAMAHA FZ1 S Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
3. Gire la llave a la posición “ON” y des-
pués de cinco segundos suelte el bo-
tón “SELECT”.
4. Pulse el botón “RESET” para seleccio-
nar el nivel de brillo deseado.
5. Pulse el botón “SELECT” para confir-
mar el nivel de brillo seleccionado. El
indicador vuelve a mostrar el cuentaki-
lómetros o el cuentakilómetros parcial.
SAU12331
Alarma antirrobo (opcional) Este modelo puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase
en contacto con un concesionario Yamaha.
SAU12344
Interruptores del manillar Izquerda
Derecha1. Interruptor de ráfagas “”
2. Conmutador de la luz de “/”
3. Interruptor de intermitencia “/”
4. Interruptor de la bocina “”
5. Interruptor de luces de emergencia “”
1. Interruptor de paro del motor “/”
2. Interruptor de arranque “”
U3C3S0S0.book Page 11 Saturday, December 10, 2005 9:36 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3
SAU12380
Interruptor de ráfagas “”
Pulse este interruptor para hacer ráfagas.
SAU12400
Conmutador de la luz de “/”
Sitúe este interruptor en “” para poner la
luz de carretera y en “” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia “/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina “”
Pulse este interruptor para hacer sonar la
bocina.
SAU12660
Interruptor de paro del motor “/”
Sitúe este interruptor en “” antes de
arrancar el motor. Sitúe este interruptor en
“” para parar el motor en caso de emer-
gencia, por ejemplo si el vehículo vuelca o
se atasca el cable del acelerador.
SAU12710
Interruptor de arranque “”
Pulse este interruptor para poner en mar-
cha el motor con el arranque eléctrico.ATENCION:
SCA10050
Véanse las instrucciones de arranque enla página 5-1 antes de arrancar el motor.
SAU12733
Interruptor de luces de emergencia “”
Con la llave en la posición “ON” o “”, uti-
lice este interruptor para encender las luces
de emergencia (todos los intermitentes par-
padeando simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.ATENCION:
SCA10061
No utilice las luces de emergencia du-
rante un periodo prolongado con el mo-
tor parado, ya que puede descargarse labatería.
SAU12820
Maneta de embrague La maneta de embrague está situada en el
puño izquierdo del manillar. Para desem-
bragar tire de la maneta hacia el puño del
manillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Véase la página 3-23.)1. Maneta de embrague
U3C3S0S0.book Page 12 Saturday, December 10, 2005 9:36 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3
SAU12870
Pedal de cambio El pedal de cambio está situado al lado iz-
quierdo del motor y se utiliza en combina-
ción con la maneta de embrague para
cambiar las marchas de la transmisión de 6
velocidades y engrane constante de la que
está dotada esta motocicleta.
SAU26822
Maneta de freno La maneta del freno está situada en el puño
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del manillar.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ma-
nillar, gire el dial con la maneta alejada del
puño del manillar. Verifique que la posición
de ajuste apropiada del dial quede alineada
con la marca “” de la maneta del freno.
SAU12941
Pedal de freno El pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
1. Pedal de cambio
1. Maneta de freno
2. Dial de ajuste de la posición de la maneta de
freno
3.“” marca
4. Distancia entre la maneta del freno y el puño
del manillar
1. Pedal de freno
U3C3S0S0.book Page 13 Saturday, December 10, 2005 9:36 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
SAU13070
Tapón del depósito de gasolina Para abrir el tapón del depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del de-
pósito de gasolina.
Para cerrar el tapón del depósito de ga-
solina
1. Empuje el tapón en su sitio con la llave
en la cerradura.2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.
NOTA:No se puede cerrar el tapón del depósito de
gasolina si la llave no se encuentra en la ce-
rradura. Además, la llave no se puede ex-
traer si el tapón no está correctamentecerrado y bloqueado.
ADVERTENCIA
SWA11090
Verifique que el tapón del depósito de
gasolina esté correctamente cerrado an-tes de emprender la marcha.
SAU13220
Gasolina Asegúrese de que haya suficiente gasolina
en el depósito. Cuando ponga gasolina, in-
troduzca la tobera del surtidor en el orificio
de llenado del depósito y lléne hasta la par-
te inferior del tubo de llenado, como se
muestra.
ADVERTENCIA
SWA10880


No llene en exceso el depósito de
gasolina, ya que de lo contrario
puede rebosar cuando la gasolina
se caliente y se expanda.


Evite derramar gasolina sobre elmotor caliente.
1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2. Desbloquear.
1. Tubo de llenado del depósito de gasolina
2. Nivel de gasolina
U3C3S0S0.book Page 14 Saturday, December 10, 2005 9:36 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
ATENCION:
SCA10070
Elimine inmediatamente la gasolina de-
rramada con un trapo limpio, seco y sua-
ve, ya que la gasolina puede dañar las
superficies pintadas o las piezas deplástico.
SAU13320
ATENCION:
SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-pe.
El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
91 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolinade otra marca o super sin plomo. El uso de
de gasolina sin plomo prolonga la vida útil
de la bujía y reduce los costes de manteni-
miento.
SAU39450
Tubo respiradero/rebose del
depósito de combustible Antes de utilizar la motocicleta:

Compruebe la conexión del tubo respi-
radero/rebose del depósito de gasoli-
na.


Compruebe si el tubo respiradero/re-
bose del depósito de gasolina presen-
ta fisuras o daños y, si es así,
cámbielo.


Verifique que el extremo del tubo res-
piradero/rebose del depósito de gaso-
lina no esté obstruido y límpielo si es
necesario. Gasolina recomendada:
ÚNICAMENTE GASOLINA NOR-
MAL SIN PLOMO
Capacidad del depósito de gasolina:
18.0 L (4.76 US gal) (3.96 Imp.gal)
Reserva:
3.4 L (0.90 US gal) (0.75 Imp.gal)
1. Tubo respiradero/rebose del depósito de
combustible
2. Posición original (marca de pintura)
U3C3S0S0.book Page 15 Saturday, December 10, 2005 9:36 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3
SAU13441
Catalizador Este vehículo está equipado con cataliza-
dores en el sistema de escape.
ADVERTENCIA
SWA10860
El sistema de escape permanece calien-
te después del funcionamiento. Verifi-
que que el sistema de escape se haya
enfriado antes de realizar cualquier ope-ración de mantenimiento.ATENCION:
SCA10700
Debe observar las precauciones si-
guientes para prevenir un peligro de in-
cendio u otros daños.

Utilice únicamente gasolina sin plo-
mo. El uso de gasolina con plomo
provocará daños irreparables en el
catalizador.


No estacione nunca el vehículo en
lugares en los que se pueda produ-
cir un incendio, como por ejemplo
en presencia de rastrojos u otros
materiales que arden con facilidad.


No deje el motor al ralentí durantedemasiado tiempo.
SAU39321
Asientos Asiento del pasajero
Para desmontar el asiento del pasajero1. Introduzca la llave en la cerradura del
asiento y gírela en el sentido contrario
al de las agujas del reloj.
2. Tire del asiento del pasajero hacia de-
lante y a continuación levántelo.
Para montar el asiento del pasajero1. Coloque el asiento del pasajero en su
posición original y seguidamente em-
puje hacia abajo la parte trasera para
que encaje en su sitio.2. Extraiga la llave.
Asiento del conductor
Para desmontar el asiento del conductor
1. Desmonte el asiento del pasajero.
2. La palanca de bloqueo del asiento del
conductor está situada debajo de la
parte posterior del propio asiento;
muévala hacia la izquierda, como se
muestra, y extraiga el asiento.
1. Cerradura del asiento del pasajero
2. Desbloquear.
U3C3S0S0.book Page 16 Saturday, December 10, 2005 9:36 AM

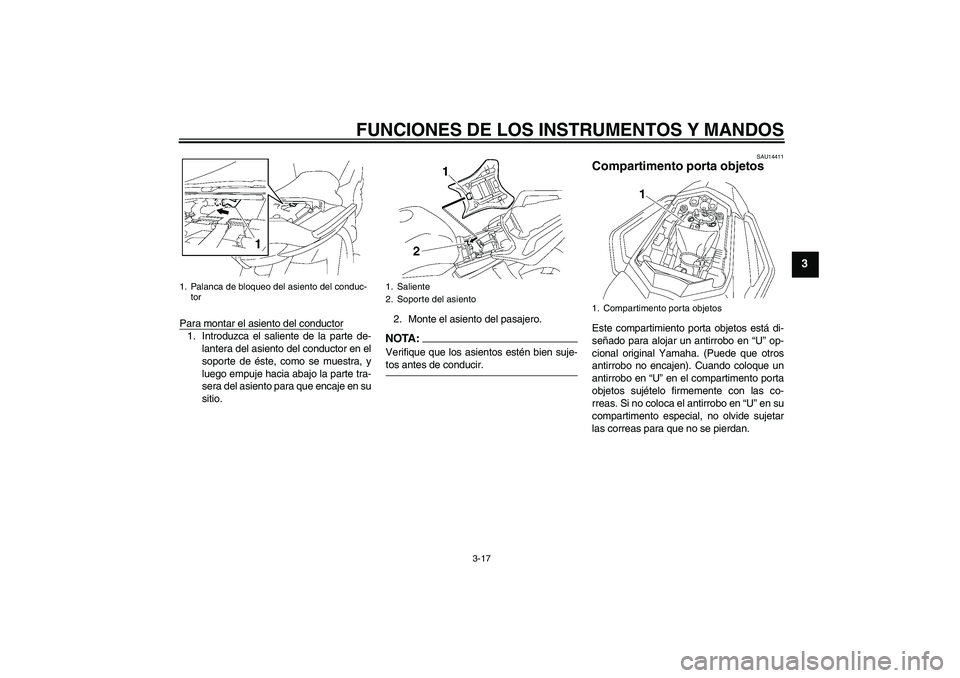

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-17
3
Para montar el asiento del conductor1. Introduzca el saliente de la parte de-
lantera del asiento del conductor en el
soporte de éste, como se muestra, y
luego empuje hacia abajo la parte tra-
sera del asiento para que encaje en su
sitio.2. Monte el asiento del pasajero.
NOTA:Verifique que los asientos estén bien suje-tos antes de conducir.
SAU14411
Compartimento porta objetos Este compartimiento porta objetos está di-
señado para alojar un antirrobo en “U” op-
cional original Yamaha. (Puede que otros
antirrobo no encajen). Cuando coloque un
antirrobo en “U” en el compartimento porta
objetos sujételo firmemente con las co-
rreas. Si no coloca el antirrobo en “U” en su
compartimento especial, no olvide sujetar
las correas para que no se pierdan.
1. Palanca de bloqueo del asiento del conduc-
tor
1. Saliente
2. Soporte del asiento
1. Compartimento porta objetos
U3C3S0S0.book Page 17 Saturday, December 10, 2005 9:36 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-18
3
Cuando guarde el manual del propietario u
otros documentos en el compartimento por-
ta objetos, no olvide colocarlos en una bol-
sa de plástico para que no se mojen.
Cuando lave la motocicleta evite que entre
agua en el compartimento porta objetos.
SAU39331
Ajuste de la horquilla delantera Cada una de las barras de la horquilla de-
lantera está provista de un perno de ajuste
de la precarga del muelle; la barra derecha
está provista de un tornillo de ajuste de la
amortiguación en extensión y la barra iz-
quierda de un tornillo de ajuste de la amor-
tiguación en compresión.
ADVERTENCIA
SWA10180
Ajuste siempre las dos barras de la hor-
quilla por igual; de lo contrario pueden
disminuir la manejabilidad y la estabili-dad.
Precarga del muellePara incrementar la precarga del muelle y
endurecer la suspensión, gire el perno de
ajuste de cada barra de la horquilla en la di-
rección (a). Para reducir la precarga del
muelle y ablandar la suspensión, gire el per-
no de ajuste de cada barra de la horquilla
en la dirección (b).
NOTA:Alinee la ranura correspondiente del meca-
nismo de ajuste con la parte superior delperno de la tapa de la horquilla delantera.
1. Antirrobo en U (opcional)
2. Correa
3. Antirrobo en “U” Yamaha (opcional)
1. Perno de ajuste de la precarga del muelle
1. Posición de ajuste actual
2. Perno de la tapa de la horquilla delantera
U3C3S0S0.book Page 18 Saturday, December 10, 2005 9:36 AM
