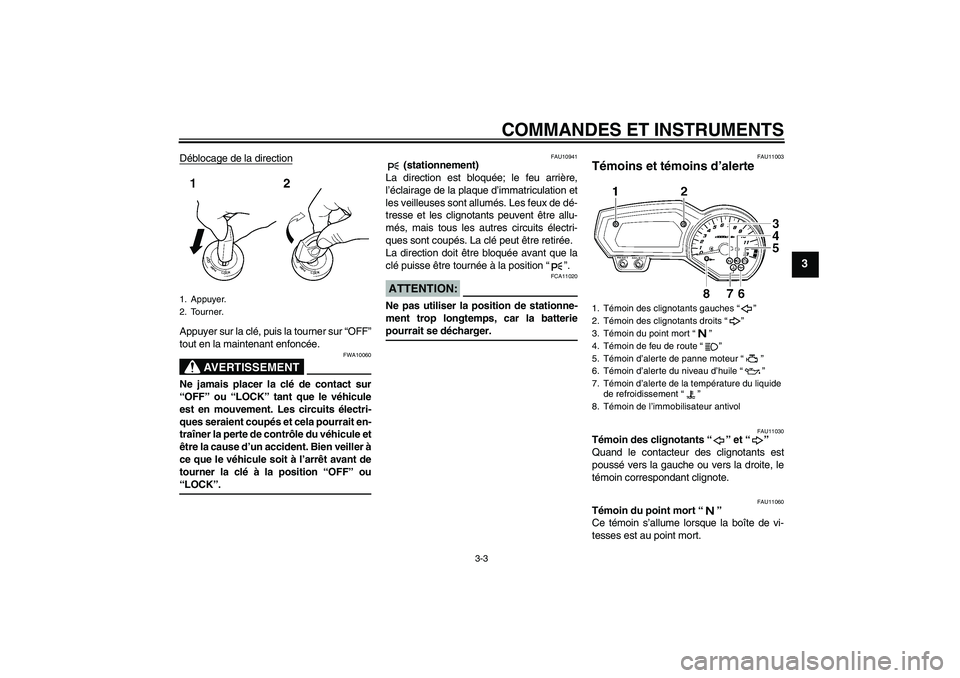

COMMANDES ET INSTRUMENTS
3-3
3
Déblocage de la directionAppuyer sur la clé, puis la tourner sur “OFF”
tout en la maintenant enfoncée.
AVERTISSEMENT
FWA10060
Ne jamais placer la clé de contact sur
“OFF” ou “LOCK” tant que le véhicule
est en mouvement. Les circuits électri-
ques seraient coupés et cela pourrait en-
traîner la perte de contrôle du véhicule et
être la cause d’un accident. Bien veiller à
ce que le véhicule soit à l’arrêt avant de
tourner la clé à la position “OFF” ou“LOCK”.
FAU10941
(stationnement)
La direction est bloquée; le feu arrière,
l’éclairage de la plaque d’immatriculation et
les veilleuses sont allumés. Les feux de dé-
tresse et les clignotants peuvent être allu-
més, mais tous les autres circuits électri-
ques sont coupés. La clé peut être retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “”.
ATTENTION:
FCA11020
Ne pas utiliser la position de stationne-
ment trop longtemps, car la batteriepourrait se décharger.
FAU11003
Témoins et témoins d’alerte
FAU11030
Témoin des clignotants “” et “”
Quand le contacteur des clignotants est
poussé vers la gauche ou vers la droite, le
témoin correspondant clignote.
FAU11060
Témoin du point mort “”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
1. Appuyer.
2. Tourner.
1. Témoin des clignotants gauches “”
2. Témoin des clignotants droits “”
3. Témoin du point mort “”
4. Témoin de feu de route “”
5. Témoin d’alerte de panne moteur “”
6. Témoin d’alerte du niveau d’huile “”
7. Témoin d’alerte de la température du liquide
de refroidissement “”
8. Témoin de l’immobilisateur antivol
U2D1F0F0.book Page 3 Thursday, November 10, 2005 9:28 AM

COMMANDES ET INSTRUMENTS
3-4
3
FAU11080
Témoin de feu de route “”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11250
Témoin d’alerte du niveau d’huile “”
Ce témoin d’alerte s’allume lorsque le ni-
veau d’huile moteur est bas.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”.
Si le témoin d’alerte ne s’allume pas pen-
dant quelques secondes, faire contrôler le
circuit électrique par un concessionnaire
Yamaha.N.B.:

Dans une côte ou lors d’une accéléra-
tion ou décélération brusques, le té-
moin d’alerte pourrait se mettre à trem-
bloter, même si le niveau d’huile est
correct. Ceci n’indique donc pas une
panne.


Le circuit de détection du niveau
d’huile est également surveillé par un
système embarqué de diagnostic de
pannes. En cas de défaillance du cir-
cuit, le témoin se met à clignoter à la
cadence suivante jusqu’à ce que le
problème soit résolu : Le témoin
d’alerte du niveau d’huile clignote dix
fois, puis s’éteint pendant 2.5 secon-des. Le cas échéant, faire contrôler le
véhicule par un concessionnaire
Yamaha.
FAU11423
Témoin d’alerte de la température du
liquide de refroidissement “”
Ce témoin d’alerte s’allume en cas de sur-
chauffe du moteur. Dans ce cas, couper im-
médiatement le moteur et le laisser refroidir.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”.
Si le témoin d’alerte ne s’allume pas pen-
dant quelques secondes, faire contrôler le
circuit électrique par un concessionnaire
Yamaha.ATTENTION:
FCA10020
Ne pas faire tourner le moteur lorsquecelui-ci surchauffe.
U2D1F0F0.book Page 4 Thursday, November 10, 2005 9:28 AM

COMMANDES ET INSTRUMENTS
3-5
3
Te m pérature
du liquide de
refroidissementAffichage Conditions Ce qu’il convient de faire
Moins de 39 °C
(Moins de 103 °F)Le message “Lo” s’affiche. En ordre. On peut démarrer.
40 à 116 °C
(104 à 242 °F)La température s’affiche. En ordre. On peut démarrer.
117 à 139 °C
(243 à 283 °F)L’affichage de la température
clignote.
Le témoin d’alerte s’allume.Arrêter le véhicule et laisser tourner le
moteur au ralenti jusqu’à ce que la tem-
pérature du liquide de refroidissement
redescende.
Si la température ne redescend pas,
couper le moteur. (Voir page 6-36.)
Plus de 140 °C
(Plus de 284 °F)Le message “HI” clignote.
Le témoin d’alerte s’allume.Couper le moteur et le laisser refroidir.
(Voir page 6-36.)
U2D1F0F0.book Page 5 Thursday, November 10, 2005 9:28 AM

COMMANDES ET INSTRUMENTS
3-6
3
FAU11530
Témoin d’alerte de panne moteur “”
Ce témoin d’alerte s’allume ou clignote
lorsqu’un des circuits électriques contrôlant
le moteur est défectueux. Dans ce cas, il
convient de faire vérifier le système embar-
qué de diagnostic de pannes par un con-
cessionnaire Yamaha. (Les explications au
sujet du système embarqué de diagnostic
de pannes se trouvent à la page 3-6.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Si le témoin d’alerte ne s’al-
lume pas pendant quelques secondes, faire
contrôler le circuit électrique par un conces-
sionnaire Yamaha.
FAU38620
Témoin de l’immobilisateur antivol
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”.
Si le témoin ne s’allume pas pendant quel-
ques secondes, faire contrôler le circuit
électrique par un concessionnaire Yamaha.
Le témoin de l’immobilisateur antivol se met
à clignoter 30 secondes après que la clé de
contact est tournée sur “OFF”, signalant
ainsi l’armement de l’immobilisateur antivol.
Le témoin s’éteint après 24 heures, mais
l’immobilisateur antivol reste toutefois
armé.Le système de l’immobilisateur antivol est
également surveillé par un système embar-
qué de diagnostic de pannes. (Les explica-
tions au sujet du système embarqué de dia-
gnostic de pannes se trouvent à la page
3-6.)
FAU39423
Bloc de compteurs
multifonctions
AVERTISSEMENT
FWA12421
Veiller à effectuer tout réglage du bloc
de compteurs multifonctions lorsque levéhicule est à l’arrêt.
Le bloc de compteurs multifonctions est
composé des éléments suivants :1. Afficheur de la température du liquide de re-
froidissement/de la température de l’air d’ad-
mission
2. Compteur de vitesse
3. Compte-tours
4. Compteur kilométrique/totalisateur journa-
lier/totalisateur de la réserve
5. Bouton “SELECT”
6. Bouton “RESET”
7. Montre
8. Afficheur du niveau de carburant
U2D1F0F0.book Page 6 Thursday, November 10, 2005 9:28 AM

COMMANDES ET INSTRUMENTS
3-7
3


un compteur de vitesse (affichant la vi-
tesse de conduite)


un compte-tours (affichant la vitesse
du moteur)


un compteur kilométrique (affichant la
distance totale parcourue)


deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)


un totalisateur de la réserve (affichant
la distance parcourue depuis que le
segment gauche de l’afficheur du ni-
veau de carburant s’est mis à cligno-
ter)


une montre


un afficheur du niveau de carburant


un afficheur de la température du li-
quide de refroidissement


un afficheur de la température de l’air
d’admission


un système embarqué de diagnostic
de pannes


une fonction de réglage de la lumino-
sité de l’écran ACL et du compte-tours
N.B.:

Veiller à tourner la clé à la position
“ON” avant d’utiliser les boutons de sé-
lection “SELECT” et de remise à zéro
“RESET”.


Pour le modèle vendu au R.-U.
uniquement : Pour afficher la valeur
des compteurs de vitesse et compteur
kilométrique/totalisateurs en milles
plutôt qu’en kilomètres, il convient
d’appuyer sur le bouton de sélection
“SELECT” pendant au moins une se-conde.
Compte-tours
Le compte-tours électrique permet de con-
trôler la vitesse de rotation du moteur et de
maintenir celle-ci dans la plage de puis-
sance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie une
fois le cadran, puis retourne à zéro en guise
de test du circuit électrique.
ATTENTION:
FCA10031
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.Zone rouge : 12000 tr/mn et au-delà
Montre
La montre s’affiche dès que la clé de con-
tact est tournée à la position “ON”. Il est
également possible d’afficher la montre
pendant 10 secondes en appuyant sur le
bouton “SELECT” lorsque le contacteur à
clé est en position “OFF” ou “LOCK”.
Réglage de la montre1. Tourner la clé de contact sur “ON”.
1. Compte-tours
2. Zone rouge du compte-tours
1. Montre
2. Compteur de vitesse
U2D1F0F0.book Page 7 Thursday, November 10, 2005 9:28 AM

COMMANDES ET INSTRUMENTS
3-8
3
2. Appuyer à la fois sur le bouton “SE-
LECT” et le bouton “RESET” pendant
au moins deux secondes.
3. Une fois que l’affichage des heures cli-
gnote, régler les heures en appuyant
sur le bouton “RESET”.
4. Appuyer sur le bouton “SELECT”. L’af-
fichage des minutes se met à cligno-
ter.
5. Régler les minutes en appuyant sur le
bouton “RESET”.
6. Appuyer sur le bouton “SELECT”, puis
le relâcher pour que la montre se
mette en marche.
Compteur kilométrique et totalisateursAppuyer sur le bouton de sélection “SE-
LECT” pour modifier l’affichage des comp-
teurs (compteur kilométrique “ODO”, totali-
sateurs journaliers “TRIP A” et “TRIP B”)
dans l’ordre suivant :
TRIP A → TRIP B → ODO → TRIP A
Lorsqu’il reste environ 3.4 L (0.90 US gal)
(0.75 Imp.gal) de carburant dans le réser-
voir, le segment gauche de l’afficheur du ni-
veau de carburant se met à clignoter, et le
compteur kilométrique passe automatique-
ment en mode d’affichage de la réserve “F-
TRIP” et affiche la distance parcourue à
partir de cet instant. Dans ce cas, l’affichage
des compteurs (compteur kilométrique et
totalisateurs) se modifie comme suit à la
pression sur le bouton de sélection
“SELECT”:
F-TRIP → TRIP A → TRIP B → ODO → F-
TRIP
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “SELECT”, puis appuyer sur le bou-
ton de remise à zéro “RESET” pendant au
moins une seconde. Si, une fois le plein de
carburant effectué, la remise à zéro du tota-
lisateur de la réserve n’est pas effectuée
manuellement, elle s’effectue automatique-
ment et l’affichage retourne au mode affiché
précédemment après que le véhicule a par-
couru une distance d’environ 5 km (3 mi).Afficheur du niveau de carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant s’étei-
gnent dans la direction de “E” (vide) au fur
et à mesure que le niveau diminue. Lorsqu’il
ne reste plus qu’un seul segment près de
“E”, refaire le plein dès que possible.
N.B.:L’afficheur du niveau de carburant est
équipé d’un système embarqué de dia-
gnostic de pannes. Si le circuit électrique
est défectueux, le cycle suivant se répète
jusqu’à ce que la panne soit corrigée: “E”
(vide), “F” (plein) et le symbole “” cligno-
tent huit fois puis s’éteignent pendant trois
1. Compteur kilométrique/totalisateur journa-
lier/totalisateur de la réserve
1. Afficheur du niveau de carburant
U2D1F0F0.book Page 8 Thursday, November 10, 2005 9:28 AM

COMMANDES ET INSTRUMENTS
3-9
3

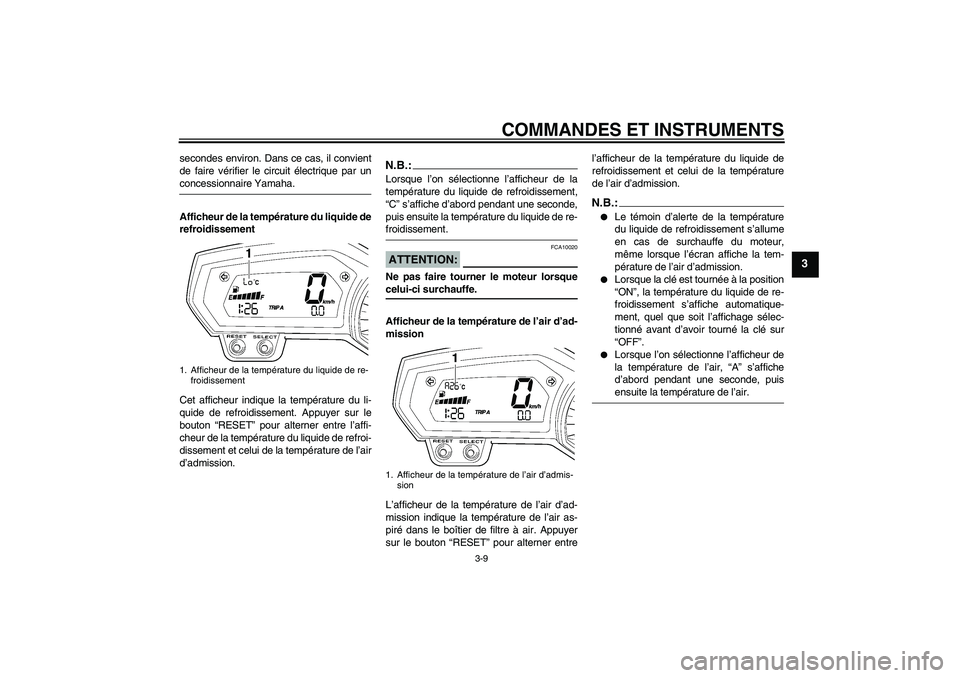

secondes environ. Dans ce cas, il convient
de faire vérifier le circuit électrique par unconcessionnaire Yamaha.
Afficheur de la température du liquide de
refroidissement
Cet afficheur indique la température du li-
quide de refroidissement. Appuyer sur le
bouton “RESET” pour alterner entre l’affi-
cheur de la température du liquide de refroi-
dissement et celui de la température de l’air
d’admission.
N.B.:Lorsque l’on sélectionne l’afficheur de la
température du liquide de refroidissement,
“C” s’affiche d’abord pendant une seconde,
puis ensuite la température du liquide de re-froidissement.ATTENTION:
FCA10020
Ne pas faire tourner le moteur lorsquecelui-ci surchauffe.
Afficheur de la température de l’air d’ad-
mission
L’afficheur de la température de l’air d’ad-
mission indique la température de l’air as-
piré dans le boîtier de filtre à air. Appuyer
sur le bouton “RESET” pour alterner entrel’afficheur de la température du liquide de
refroidissement et celui de la température
de l’air d’admission.
N.B.:

Le témoin d’alerte de la température
du liquide de refroidissement s’allume
en cas de surchauffe du moteur,
même lorsque l’écran affiche la tem-
pérature de l’air d’admission.


Lorsque la clé est tournée à la position
“ON”, la température du liquide de re-
froidissement s’affiche automatique-
ment, quel que soit l’affichage sélec-
tionné avant d’avoir tourné la clé sur
“OFF”.


Lorsque l’on sélectionne l’afficheur de
la température de l’air, “A” s’affiche
d’abord pendant une seconde, puisensuite la température de l’air.
1. Afficheur de la température du liquide de re-
froidissement
1. Afficheur de la température de l’air d’admis-
sion
U2D1F0F0.book Page 9 Thursday, November 10, 2005 9:28 AM

COMMANDES ET INSTRUMENTS
3-10
3
Système embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système embar-
qué de diagnostic de pannes surveillant di-
vers circuits électriques.
Lorsque l’un de ces circuits est défectueux,
le témoin d’alerte de panne moteur s’allume
et l’écran affiche un code d’erreur composé
de deux chiffres (par exemple : 11, 12, 13).
Le système de l’immobilisateur antivol est
également surveillé par un système embar-
qué de diagnostic de pannes.
Lorsque l’un des circuits de l’immobilisateur
est défectueux, le témoin de l’immobilisa-
teur antivol se met à clignoter, puis l’écran
du compteur kilométrique/totalisateur jour-
nalier affiche un code d’erreur composé de
deux chiffres (par exemple : 51, 52, 53).
N.B.:Le code d’erreur 52 pourrait signaler des in-
terférences dans la transmission des si-
gnaux. Lorsque ce code d’erreur s’affiche,procéder comme suit :
1. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.N.B.:S’assurer qu’aucune autre clé d’un système
d’immobilisateur antivol ne soit à proximité
du contacteur à clé. Cela signifie entre
autres qu’il convient de pas attacher plus
d’une clé de véhicule protégé par un immo-
bilisateur au même trousseau de clés. En
effet, la présence d’une autre clé pourrait
troubler la transmission des signaux, et parlà empêcher la mise en marche du moteur.
2. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
clés conventionnelles à un conces-
sionnaire Yamaha en vue du réenre-
gistrement de ces dernières.Quand l’écran affiche un code d’erreur, no-
ter le nombre, puis faire contrôler le véhi-
cule par un concessionnaire Yamaha.
ATTENTION:
FCA11590
Quand l’écran affiche un code d’erreur, il
convient de faire contrôler le véhicule le
plus rapidement possible afin d’évitertout endommagement du moteur.
Commande de la luminosité de l’écran
ACL et du compte-tours
Cette fonction permet de régler la lumino-
sité de l’écran, du cadran et de l’aiguille du
compte-tours en vue de les adapter à la
clarté ambiante.
1. Affichage du code d’erreur
1. Cadran du compte-tours
2. Aiguille du compte-tours
3. Affichage ACL
4. Niveau de luminosité
U2D1F0F0.book Page 10 Thursday, November 10, 2005 9:28 AM
