2006 YAMAHA FZ1-N Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-18
6
GAU39432
Kupplungshebel-Spiel einstellen Der Kupplungshebel muss ein Spiel von
10.0–15.0 mm (0.39–0.59 in) aufweisen.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Kupplungshebel-Spiels
die Einstellschraube am Kupplungshebel in
Richtung (a) drehen. Zum Verringern des
Kupplungshebel-Spiels die Einstellschrau-
be in Richtung (b) drehen.HINWEIS:Falls sich die Kupplung nicht, wie oben be-
schrieben, korrekt einstellen lässt, folgen-dermaßen verfahren.
1. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-16.)2. Das Verkleidungsteil entfernen. (Siehe
Seite 6-11.)
3. Die Kraftstofftankschrauben entfernen
und dann den Kraftstofftank von der
Einstellmutter für das Kupplungshe-
bel-Spiel weg heben. (Siehe Seite
6-11.)
4. Die Einstellschraube am Kupplungs-
hebel in Richtung (a) drehen, um den
Kupplungsseilzug zu lockern.
5. Die Kontermutter unter der linken Sei-
te des Kraftstofftanks lösen.
6. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellmutter unter dem
Kraftstofftank in Richtung (a) drehen.
Zum Verringern des Kupplungshebel-
Spiels die Einstellmutter in Richtung
(b) drehen.7. Die Kontermutter festziehen.
8. Den Kraftstofftank in die ursprüngliche
Lage bringen und dann festschrauben.
9. Das Verkleidungsteil montieren.
10. Den Fahrersitz montieren.1. Einstellschraube für das Spiel des Kupp-
lungshebels
2. Kupplungshebel-Spiel
1. Kontermutter (unter dem Kraftstofftank)
2. Einstellmutter des Kupplungshebel-Spiels
(unter dem Kraftstofftank)
U2D1G0G0.book Page 18 Thursday, November 10, 2005 9:49 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-19
6
GAU22270
Hinterrad-Bremslichtschalter
einstellen Der mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsetzen der Bremswirkung auf. Den
Bremslichtschalter gegebenenfalls folgen-
dermaßen einstellen:
Den Hinterrad-Bremslichtschalter beim
Drehen der Einstellmutter festhalten. Um
den Einschaltpunkt des Bremslichts vorzu-
versetzen, die Einstellmutter in Richtung (a)
drehen. Um den Einschaltpunkt des Brems-
lichts zurückzuversetzen, die Einstellmutter
in Richtung (b) drehen.
GAU22390
Scheibenbremsbeläge des
Vorder- und Hinterrads prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden.
GAU36890
Scheibenbremsbeläge vorn
Jeder Vorderrad-Scheibenbremsbelag
weist Verschleißanzeiger auf, die ein Prü-
fen der Bremsbeläge ohne Ausbau erlau-
ben. Zur Prüfung des Bremsbelagverschlei-
ßes die Bremse betätigen und die
Verschleißanzeiger beobachten. Wenn ein
Verschleißanzeiger die Bremsscheibe fast
berührt, die Scheibenbremsbeläge im Satz
von einer Yamaha-Fachwerkstatt austau-
schen lassen.
GAU22500
Scheibenbremsbeläge hinten
Jeden der hinteren Scheibenbremsbeläge
auf Beschädigungen untersuchen und die
Dicke des Bremsbelags messen. Misst die
Stärke eines Bremsbelags weniger als 1.0
mm (0.04 in), oder ist ein Bremsbelag be-
schädigt, die Bremsbeläge im Satz von ei-
ner Yamaha-Fachwerkstatt austauschen
lassen.
1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-Bremslicht-
schalters
1. Verschleißanzeiger des Bremsbelags
1. Bremsbelagstärke
U2D1G0G0.book Page 19 Thursday, November 10, 2005 9:49 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-20
6
GAU39370
Bremsflüssigkeitsstand prüfen Vorderradbremse
Hinterradbremse
Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und dessen
Funktion beeinträchtigen.Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf hin-
weisen, dass die Bremsbeläge abgenutzt
sind und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssigkeits-
stand niedrig, sicherstellen dass die Brems-
beläge auf Verschleiß und das Bremssys-
tem auf Lecks überprüft wird.
HINWEI
S:
Der Vorratsbehälter der Hinterrad-Brems-
flüssigkeit befindet sich hinter der Abde-ckung. (Siehe Seite 6-6.)
Folgende Vorsichtsmaßregeln beachten:

Beim Ablesen des Flüssigkeitsstands
muss der Vorratsbehälter für Brems-
flüssigkeit waagerecht stehen.


Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Lecks verursachen und dadurch die
Bremsfunktion beeinträchtigen.


Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.


Darauf achten, dass beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.


Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.


Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal. Jedoch bei plötzlichem Absinken
die Bremsanlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
1. Minimalstand-Markierung
1. Minimalstand-Markierung
Empfohlene Bremsflüssigkeit:
DOT 4
U2D1G0G0.book Page 20 Thursday, November 10, 2005 9:49 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-21
6
GAU22730

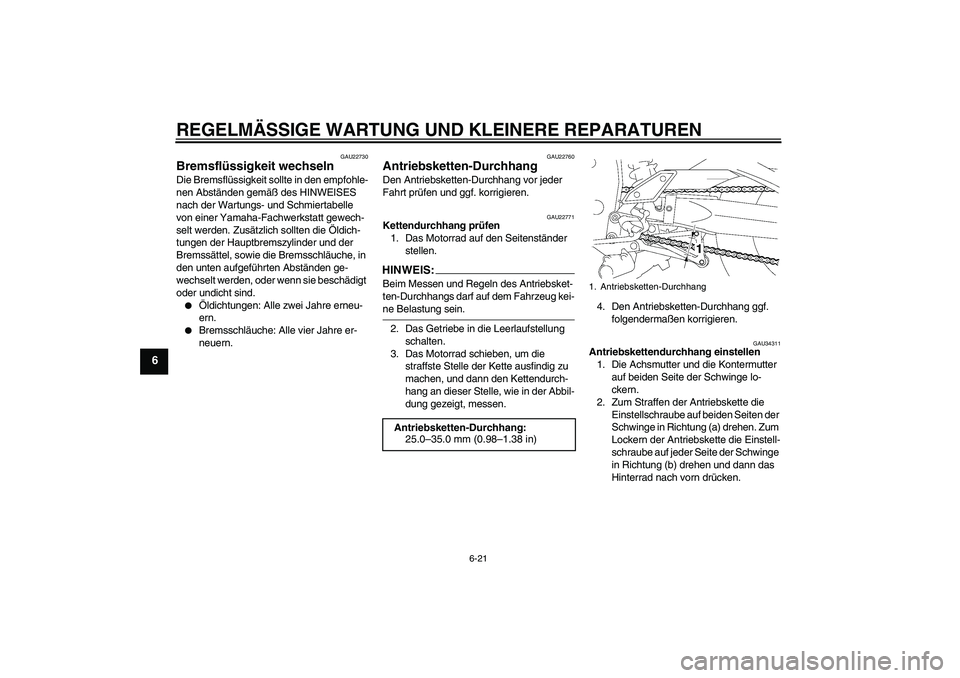

Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß des HINWEISES
nach der Wartungs- und Schmiertabelle
von einer Yamaha-Fachwerkstatt gewech-
selt werden. Zusätzlich sollten die Öldich-
tungen der Hauptbremszylinder und der
Bremssättel, sowie die Bremsschläuche, in
den unten aufgeführten Abständen ge-
wechselt werden, oder wenn sie beschädigt
oder undicht sind.

Öldichtungen: Alle zwei Jahre erneu-
ern.


Bremsschläuche: Alle vier Jahre er-
neuern.
GAU22760
Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU22771
Kettendurchhang prüfen
1. Das Motorrad auf den Seitenständer
stellen.HINWEIS:Beim Messen und Regeln des Antriebsket-
ten-Durchhangs darf auf dem Fahrzeug kei-ne Belastung sein.
2. Das Getriebe in die Leerlaufstellung
schalten.
3. Das Motorrad schieben, um die
straffste Stelle der Kette ausfindig zu
machen, und dann den Kettendurch-
hang an dieser Stelle, wie in der Abbil-
dung gezeigt, messen.4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU34311
Antriebskettendurchhang einstellen
1. Die Achsmutter und die Kontermutter
auf beiden Seite der Schwinge lo-
ckern.
2. Zum Straffen der Antriebskette die
Einstellschraube auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwinge
in Richtung (b) drehen und dann das
Hinterrad nach vorn drücken. Antriebsketten-Durchhang:
25.0–35.0 mm (0.98–1.38 in)1. Antriebsketten-Durchhang
U2D1G0G0.book Page 21 Thursday, November 10, 2005 9:49 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
6
HINWEIS:Beide Kettenspanner jeweils gleichmäßig
einstellen, damit die Ausrichtung sich nicht
verstellt. Die Markierungen auf beiden Sei-
ten der Schwinge dienen zum korrekten Ausrichten des Hinterrads.ACHTUNG:
GCA10570
Eine falsch gespannte Antriebskette ver-
ursacht erhöhten Verschleiß von Motor
und anderen wichtigen Teilen des Mo-
torrads und kann dazu führen, dass die Kette reißt oder abspringt. Daher darauf
achten, dass der Kettendurchhang sich
im Sollbereich befindet.
3. Die Kontermuttern und dann die Achs-
mutter mit dem vorgeschriebenen
Drehmoment festziehen.
GAU23022
Antriebskette säubern und
schmieren Die Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG:
GCA10581
Die Antriebskette muss nach der Reini-
gung des Motorrads oder einer Fahrt im Regen geschmiert werden.
1. Die Kette in einem Petroleumbad mit
einer kleinen weichen Bürste reinigen.ACHTUNG:
GCA11120
Die Kette nicht mit Dampfstrahler, Hoch-
druck-Waschanlagen oder einem unge-
eigneten Lösungsmittel reinigen, um
eine Beschädigung der O-Ringe zu ver-meiden.
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ketten-
spray schmieren.
1. Achsmutter
2. Kontermutter
3. Einstellschraube des Antriebskettendurch-
hangs
4. Ausrichtungsmarkierungen
Anzugsdrehmomente:
Kontermutter:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Achsmutter:
150 Nm (15.0 m·kgf, 110 ft·lbf)
U2D1G0G0.book Page 22 Thursday, November 10, 2005 9:49 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
6

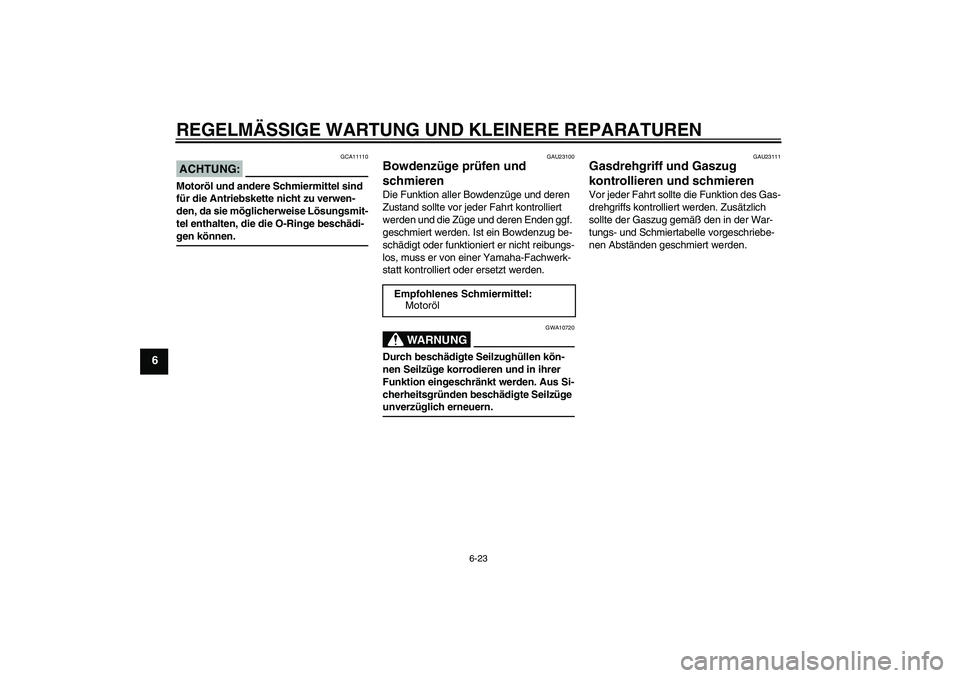

ACHTUNG:
GCA11110
Motoröl und andere Schmiermittel sind
für die Antriebskette nicht zu verwen-
den, da sie möglicherweise Lösungsmit-
tel enthalten, die die O-Ringe beschädi-gen können.
GAU23100
Bowdenzüge prüfen und
schmieren Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer Yamaha-Fachwerk-
statt kontrolliert oder ersetzt werden.
WARNUNG
GWA10720
Durch beschädigte Seilzughüllen kön-
nen Seilzüge korrodieren und in ihrer
Funktion eingeschränkt werden. Aus Si-
cherheitsgründen beschädigte Seilzüge unverzüglich erneuern.
GAU23111
Gasdrehgriff und Gaszug
kontrollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug gemäß den in der War-
tungs- und Schmiertabelle vorgeschriebe-
nen Abständen geschmiert werden.
Empfohlenes Schmiermittel:
Motoröl
U2D1G0G0.book Page 23 Thursday, November 10, 2005 9:49 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
6
GAU23131
Fußbrems- und Schalthebel
prüfen und schmieren Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
GAU23140
Handbrems- und
Kupplungshebel prüfen und
schmieren Handbremshebel
Kupplungshebel
Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren. Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
U2D1G0G0.book Page 24 Thursday, November 10, 2005 9:49 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
6
GAU23200
Seitenständer prüfen und
schmieren Die Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10730
Falls der Seitenständer klemmt, diesen
von einer Yamaha-Fachwerkstatt in-stand setzen lassen.
GAU23271
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
WARNUNG
GWA10750
Das Fahrzeug sicher abstützen, damit es nicht umfallen kann.
Die Standrohre auf Kratzer und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG:
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-statt überprüfen bzw. reparieren lassen.
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
U2D1G0G0.book Page 25 Thursday, November 10, 2005 9:49 AM
