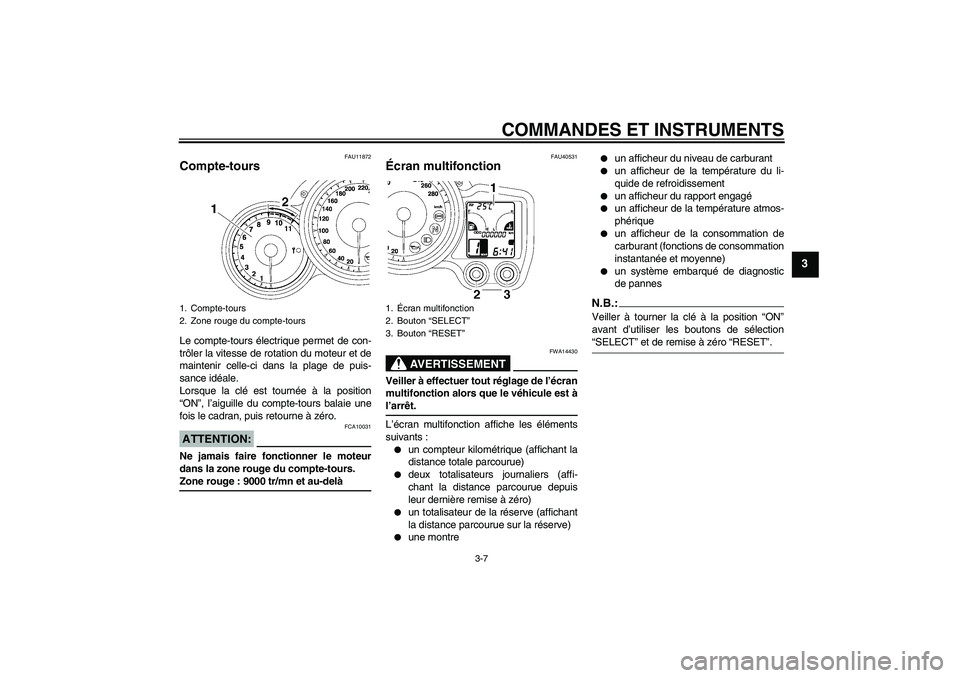

COMMANDES ET INSTRUMENTS
3-7
3
FAU11872
Compte-tours Le compte-tours électrique permet de con-
trôler la vitesse de rotation du moteur et de
maintenir celle-ci dans la plage de puis-
sance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie une
fois le cadran, puis retourne à zéro.ATTENTION:
FCA10031
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.Zone rouge : 9000 tr/mn et au-delà
FAU40531
Écran multifonction
AVERTISSEMENT
FWA14430
Veiller à effectuer tout réglage de l’écran
multifonction alors que le véhicule est àl’arrêt.
L’écran multifonction affiche les éléments
suivants :

un compteur kilométrique (affichant la
distance totale parcourue)


deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)


un totalisateur de la réserve (affichant
la distance parcourue sur la réserve)


une montre


un afficheur du niveau de carburant


un afficheur de la température du li-
quide de refroidissement


un afficheur du rapport engagé


un afficheur de la température atmos-
phérique


un afficheur de la consommation de
carburant (fonctions de consommation
instantanée et moyenne)


un système embarqué de diagnostic
de pannes
N.B.:Veiller à tourner la clé à la position “ON”
avant d’utiliser les boutons de sélection“SELECT” et de remise à zéro “RESET”.
1. Compte-tours
2. Zone rouge du compte-tours
1.Écran multifonction
2. Bouton “SELECT”
3. Bouton “RESET”
U2D2FAF0.book Page 7 Monday, June 26, 2006 2:37 PM

COMMANDES ET INSTRUMENTS
3-8
3
Compteur kilométrique et totalisateurs
Appuyer sur le bouton de sélection “SE-
LECT” pour modifier l’affichage des comp-
teurs (compteur kilométrique “ODO”, totali-
sateurs journaliers “TRIP 1” et “TRIP 2”)
dans l’ordre suivant :
ODO → TRIP 1 → TRIP 2 → ODON.B.:Après la sélection de “TRIP 1” et de “TRIP2”, l’écran clignote pendant cinq secondes.
Lorsqu’il reste à peu près 5.5 L (1.45 US
gal) (1.21 Imp.gal) de carburant dans le ré-
servoir, le compteur kilométrique passe
automatiquement en mode d’affichage de la
réserve “F-TRIP” et affiche la distance par-
courue à partir de cet instant. Dans ce cas,l’affichage des compteurs (compteur kilo-
métrique et totalisateurs) se modifie comme
suit à la pression sur le bouton de sélection
“SELECT”:
F-TRIP → TRIP 1 → TRIP 2 → ODO → F-
TRIP
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “SELECT”, puis appuyer une nou-
velle fois sur le bouton “SELECT” pendant
au moins une seconde pendant que l’écran
clignote. Si, une fois le plein de carburant
effectué, la remise à zéro du totalisateur de
la réserve n’est pas effectuée manuelle-
ment, elle s’effectue automatiquement et
l’affichage retourne au mode affiché précé-
demment après que le véhicule a parcouru
une distance d’environ 5 km (3 mi).Montre
Réglage de la montre
1. Appuyer à la fois sur le bouton “SE-
LECT” et le bouton “RESET” pendant
au moins deux secondes.
2. Une fois que l’affichage des heures cli-
gnote, régler les heures en appuyant
sur le bouton “RESET”.
3. Appuyer sur le bouton “SELECT”. L’af-
fichage des minutes se met à cligno-
ter.
4. Régler les minutes en appuyant sur le
bouton “RESET”.
5. Appuyer sur le bouton “SELECT”, puis
le relâcher pour que la montre se
mette en marche.
1. Compteur kilométrique/totalisateur journa-
lier/totalisateur de la réserve
2. Bouton “SELECT”
3. Bouton “RESET”
1. Montre
2. Bouton “SELECT”
3. Bouton “RESET”
U2D2FAF0.book Page 8 Monday, June 26, 2006 2:37 PM

COMMANDES ET INSTRUMENTS
3-10
3
Température ambiante, consommation
instantanée et consommation moyenne
de carburant (excepté pour le R-U)
Appuyer sur le bouton de sélection “RE-
SET” pour modifier l’affichage de la tempé-
rature atmosphérique et de la consomma-
tion de carburant dans l’ordre suivant :
Air → km/L ou L/100 km → AV_ _._ km/L ou
AV_ _._ L/100 km → AirAfficheur de la température atmosphérique
L’afficheur indique la température atmos-
phérique de –9 °C à 50 °C par incréments
de 1 °C. La température affichée peut varier
quelque peu de la température atmosphéri-
que réelle.N.B.:

Lorsque la température atmosphéri-
que descend en dessous de –9 °C,
l’écran n’affiche plus que “–9 °C”.


Lorsque la température atmosphéri-
que dépasse 50 °C, l’écran n’affiche
plus que “50 °C”.


Le relevé de la température risque
d’être faussé lors de la conduite à vi-
tesse réduite (moins de 20 km/h envi-
ron) ou lors des arrêts aux feux de si-gnalisation, passages à niveau, etc.Afficheur de la consommation instantanée
de carburantL’afficheur de la consommation instantanée
peut afficher la valeur suivant la formule
“km/L” ou “L/100 km”.

Lorsque “km/L” est sélectionné, l’affi-
cheur signale la distance pouvant être
parcourue avec 1.0 L de carburant
dans les conditions de conduite actuel-
les.


Lorsque “L/100 km” est sélectionné,
l’afficheur signale la quantité de carbu-
rant nécessaire pour parcourir 100 km
dans les conditions de conduite actuel-
les.
1. Température atmosphérique/consommation
instantanée de carburant/consommation
moyenne de carburant
2. Bouton “SELECT”
3. Bouton “RESET”
1. Température atmosphérique
1. Consommation instantanée de carburant
U2D2FAF0.book Page 10 Monday, June 26, 2006 2:37 PM

COMMANDES ET INSTRUMENTS
3-11
3
N.B.:

Pour alterner entre les deux afficheurs
de la formule de consommation ins-
tantanée, afficher l’écran de la formule
actuelle, puis appuyer pendant une
seconde sur le bouton “RESET”.


“_ _._” s’affiche toutefois lors des dé-
placements à une vitesse inférieure à10 km/h.
Afficheur de la consommation moyenne de
carburantL’afficheur indique la consommation
moyenne de carburant depuis sa dernière
remise à zéro.
L’afficheur de la consommation moyenne
peut afficher la valeur suivant la formule “AV
_ _._ km/L” ou “AV _ _._ L/100 km”.Lorsque l’afficheur de consommation
moyenne est sélectionné, l’écran clignote
pendant cinq secondes, puis affiche soit
“AV _ _._ km/L” (distance moyenne pouvant
être parcourue avec 1.0 L de carburant),
soit “AV _ _._ L/100 km” (quantité moyenne
nécessaire pour parcourir 100 km), selon la
formule réglée.
Pour réinitialiser l’afficheur de la consom-
mation moyenne, appuyer sur le bouton
“RESET” afin de sélectionner à nouveau le
mode affiché, puis appuyer une seconde
sur “RESET” pendant que l’afficheur cli-
gnote.
N.B.:

Pour alterner entre les deux afficheurs
de la formule de consommation
moyenne, afficher l’écran de la formule
actuelle, puis appuyer pendant une
seconde sur le bouton “RESET”.


Après la réinitialisation d’un afficheur
de la consommation moyenne, “_ _._”
s’affiche jusqu’à l’accomplissement dupremier kilomètre.
ATTENTION:
FCA15472
En cas de défaillance, “– –.–” s’affiche.
Faire contrôler le véhicule par un con-cessionnaire Yamaha.Température ambiante, consommation
instantanée et consommation moyenne
de carburant (R-U uniquement)
Appuyer sur le bouton de sélection “RE-
SET” pour modifier l’affichage de la tempé-
rature atmosphérique et de la consomma-
tion de carburant dans l’ordre suivant :
Air → MPG → AV_ _._ MPG → Air
1. Consommation moyenne de carburant
1. Température atmosphérique/consommation
instantanée de carburant/consommation
moyenne de carburant
2. Bouton “SELECT”
3. Bouton “RESET”
U2D2FAF0.book Page 11 Monday, June 26, 2006 2:37 PM

COMMANDES ET INSTRUMENTS
3-12
3
Afficheur de la température atmosphériqueL’afficheur indique la température atmos-
phérique de –9 °C à 50 °C par incréments
de 1 °C. La température affichée peut varier
quelque peu de la température atmosphéri-
que réelle.N.B.:

Lorsque la température atmosphéri-
que descend en dessous de –9 °C,
l’écran n’affiche plus que “–9 °C”.


Lorsque la température atmosphéri-
que dépasse 50 °C, l’écran n’affiche
plus que “50 °C”.


Le relevé de la température risque
d’être faussé lors de la conduite à vi-
tesse réduite (moins de 20 km/h (12.5mi/h) environ) ou lors des arrêts aux
feux de signalisation, passages à ni-
veau, etc.
Afficheur de la consommation instantanée
de carburantL’afficheur indique la distance qui peut être
parcourue avec 1.0 Imp.gal de carburant
dans les conditions de conduite actuelles.N.B.:“_ _._” s’affiche toutefois lors des déplace-
ments à une vitesse inférieure à 10 km/h(6.0 mi/h).Afficheur de la consommation moyenne de
carburantL’afficheur indique la consommation
moyenne de carburant depuis sa dernière
remise à zéro.
Lorsque l’afficheur de consommation
moyenne est sélectionné, l’écran clignote
pendant cinq secondes, puis “AV _ _._
MPG” (distance moyenne pouvant être par-
courue avec 1.0 Imp.gal de carburant) s’af-
fiche.N.B.:

Pour réinitialiser l’afficheur de la con-
sommation moyenne, appuyer sur le
bouton “RESET” afin de sélectionner à
nouveau le mode affiché, puis appuyer
une seconde sur “RESET” pendant
que l’afficheur clignote.
1. Température atmosphérique
1. Consommation instantanée de carburant
1. Consommation moyenne de carburant
