Page 89 of 100
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
7
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de utilizarlo con lluvia, junto al maro en calles donde se haya esparcido salLa sal marina o las salpicaduras de agua
salada en las calles durante el invierno re-
sultan sumamente corrosivas en combina-
ción con el agua; observe el procedimiento
siguiente cada vez que utilice la motocicleta
con lluvia, junto al mar o en calles donde se
haya esparcido sal.NOTA:La sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-da la primavera.
1. Lave la motocicleta con agua fría y un
detergente suave cuando el motor se
haya enfriado.ATENCION:
SCA10790
No utilice agua caliente, ya que incre-menta la acción corrosiva de la sal.
2. Después de secar la motocicleta, apli-
que un protector contra la corrosión en
aerosol sobre todas las superficies demetal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
Después de la limpieza
1. Seque la motocicleta con una gamuza
o un trapo absorbente.
2. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable.)
3. Se recomienda aplicar un protector
contra la corrosión en aerosol sobre
todas las superficies de metal, inclui-
das las superficies cromadas y chapa-
das con níquel, para prevenir la
corrosión.
4. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
5. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
6. Aplique cera a todas las superficies
pintadas.
7. Deje que la motocicleta se seque por
completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11130
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de frenos de disco o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,
pruebe la capacidad de frenado y el
comportamiento en curvas de lamotocicleta.
ATENCION:
SCA10800
Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.
No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.
Evite el uso de compuestos abri-
llantadores abrasivos que puedendesgastar la pintura.
NOTA:Solicite consejo a un concesionario
Yamaha acerca de los productos que pue-de utilizar.
U2D2SAS0.book Page 2 Monday, June 26, 2006 4:25 PM
Page 90 of 100
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
7
SAU26241

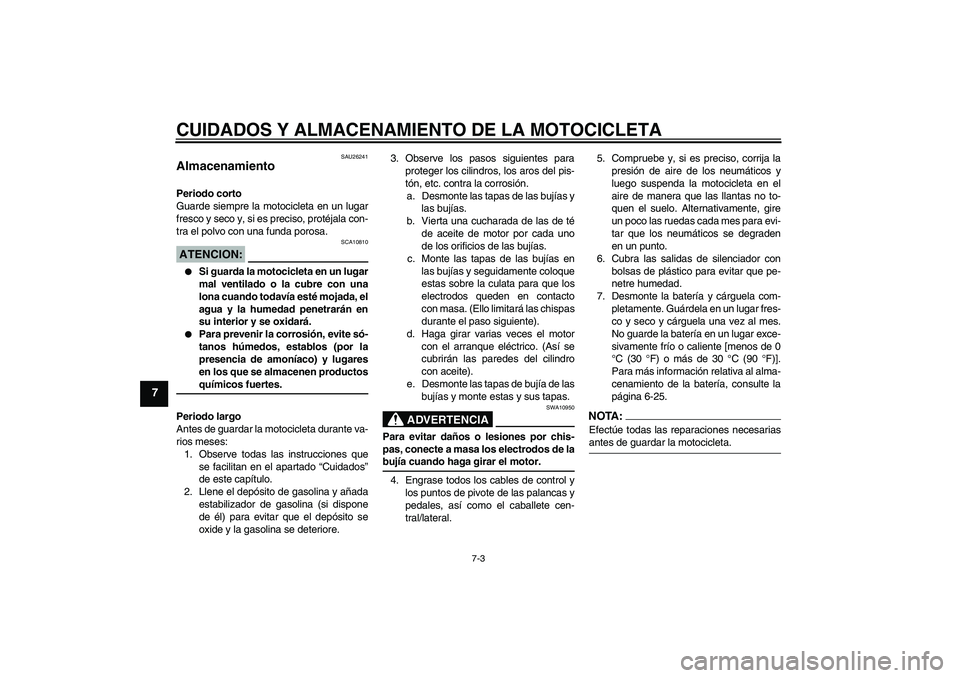

Almacenamiento Periodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa.ATENCION:
SCA10810
Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todavía esté mojada, el
agua y la humedad penetrarán en
su interior y se oxidará.
Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productosquímicos fuertes.
Periodo largo
Antes de guardar la motocicleta durante va-
rios meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.3. Observe los pasos siguientes para
proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte las tapas de las bujías y
las bujías.
b. Vierta una cucharada de las de té
de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en
las bujías y seguidamente coloque
estas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chispas
durante el paso siguiente).
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite).
e. Desmonte las tapas de bujía de las
bujías y monte estas y sus tapas.
ADVERTENCIA
SWA10950
Para evitar daños o lesiones por chis-
pas, conecte a masa los electrodos de labujía cuando haga girar el motor.
4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
6. Cubra las salidas de silenciador con
bolsas de plástico para evitar que pe-
netre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
°C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-25.
NOTA:Efectúe todas las reparaciones necesariasantes de guardar la motocicleta.
U2D2SAS0.book Page 3 Monday, June 26, 2006 4:25 PM
Page 91 of 100
ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:
2230 mm (87.8 in)
Anchura total:
750 mm (29.5 in)
Altura total:
1450 mm (57.1 in)
Altura del asiento:
800 mm (31.5 in)
Distancia entre ejes:
1545 mm (60.8 in)
Holgura mínima al suelo:
130 mm (5.12 in)
Radio de giro mínimo:
3100 mm (122.0 in)Peso:Con aceite y combustible:
295.0 kg (650 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros:
4 cilindros en paralelo inclinados hacia
adelante
Cilindrada:
1298.0 cm³ (79.20 cu.in)
Calibre × Carrera:
79.0 × 66.2 mm (3.11 × 2.61 in)
Relación de compresión:
10.80 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Tipo:
SAE20W40
Calidad de aceite de motor recomendado:
Servicio API tipo SE, SF, SG o superior
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de
aceite:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Con cartucho de repuesto del filtro de
aceite:
4.00 L (4.23 US qt) (3.52 Imp.qt)Caja del engranaje final:Tipo:
Aceite de engranaje de cardán
Cantidad:
0.20 L (0.21 US qt) (0.18 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas):
2.60 L (2.75 US qt) (2.29 Imp.qt)Filtro de aire:Filtro de aire:
Elemento secoCombustible:Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
25.0 L (6.61 US gal) (5.50 Imp.gal)
Cantidad de reserva de combustible:
5.5 L (1.45 US gal) (1.21 Imp.gal)
Inyector de combustible:Fabricante:
NIPPON INJECTOR
Modelo/cantidad:
INP-151/4Bujía(s):Fabricante/modelo:
NGK/CR8E
Fabricante/modelo:
DENSO/U24ESR-N
Distancia entre electrodos de la bujía:
0.7–0.8 mm (0.028–0.031 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
75/48 (1.563)
Sistema de reducción secundaria:
Cardán
Relación de reducción secundaria:
35/37 × 21/27 × 33/9 (2.698)
Tipo de transmisión:
Velocidad 5, engrane constante
Operación:
Pie izquierdo y mano izquierda
Relación de engranajes:
1a:
43/17 (2.529)
2a:
39/22 (1.773)
U2D2SAS0.book Page 1 Monday, June 26, 2006 4:25 PM
Page 92 of 100
ESPECIFICACIONES
8-2
8
3a:
31/23 (1.348)
4a:
28/26 (1.077)
5a:
26/28 (0.929)
Chasis:Tipo de bastidor:
Diamante
Ángulo del eje delantero:
26.00 °
Base del ángulo de inclinación:
109.0 mm (4.29 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70 ZR17M/C (58W)
Fabricante/modelo:
METZELER/Roadtec Z6G
Fabricante/modelo:
BRIDGESTONE/BT020FNeumático trasero:Tipo:
Sin cámara
Tamaño:
180/55 ZR17M/C (73W)
Fabricante/modelo:
METZELER/Roadtec Z6C
Fabricante/modelo:
BRIDGESTONE/BT020RCarga:Carga máxima:
208 kg (459 lb)(Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
270 kPa (39 psi) (2.70 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)
Condiciones de carga:
90–208 kg (198–459 lb)
Delantero:
270 kPa (39 psi) (2.70 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)
Conducción a alta velocidad:
Delantero:
270 kPa (39 psi) (2.70 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT3.50Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT5.50Freno delantero:Tipo:
Freno de disco dobleOperación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
135.0 mm (5.31 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
125.0 mm (4.92 in)Sistema eléctrico:Sistema de encendido:
Bobina de encendido transistorizada
(digital)
Sistema estándar:
Magneto CA
U2D2SAS0.book Page 2 Monday, June 26, 2006 4:25 PM
Page 93 of 100
ESPECIFICACIONES
8-3
8

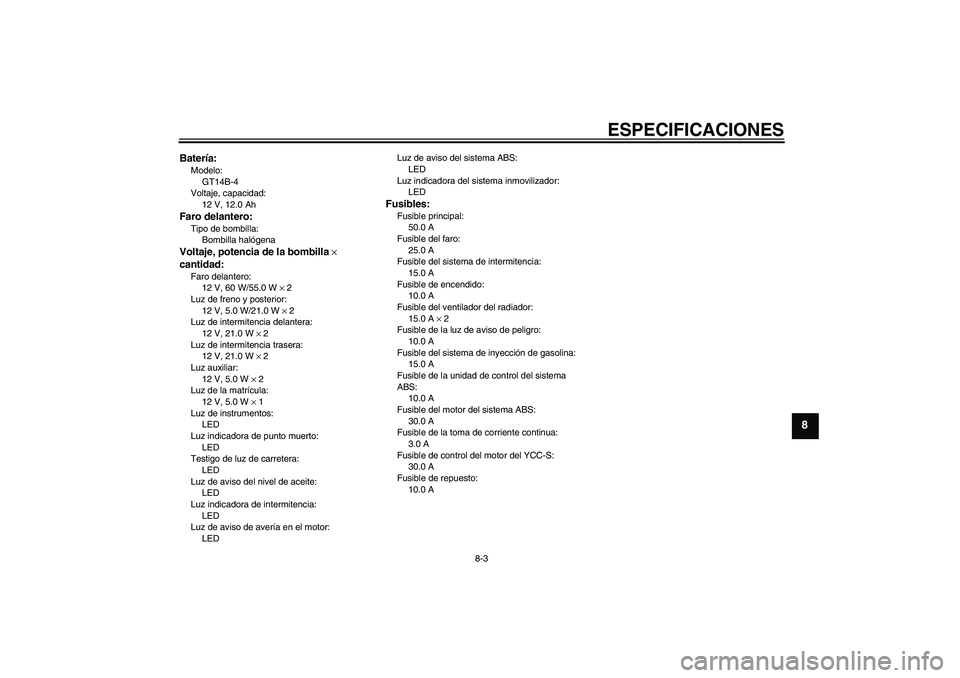

Batería:Modelo:
GT14B-4
Voltaje, capacidad:
12 V, 12.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 60 W/55.0 W × 2
Luz de freno y posterior:
12 V, 5.0 W/21.0 W × 2
Luz de intermitencia delantera:
12 V, 21.0 W × 2
Luz de intermitencia trasera:
12 V, 21.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 2
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
LED
Luz de aviso de avería en el motor:
LEDLuz de aviso del sistema ABS:
LED
Luz indicadora del sistema inmovilizador:
LED
Fusibles:Fusible principal:
50.0 A
Fusible del faro:
25.0 A
Fusible del sistema de intermitencia:
15.0 A
Fusible de encendido:
10.0 A
Fusible del ventilador del radiador:
15.0 A × 2
Fusible de la luz de aviso de peligro:
10.0 A
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible de la unidad de control del sistema
ABS:
10.0 A
Fusible del motor del sistema ABS:
30.0 A
Fusible de la toma de corriente continua:
3.0 A
Fusible de control del motor del YCC-S:
30.0 A
Fusible de repuesto:
10.0 A
U2D2SAS0.book Page 3 Monday, June 26, 2006 4:25 PM
Page 94 of 100

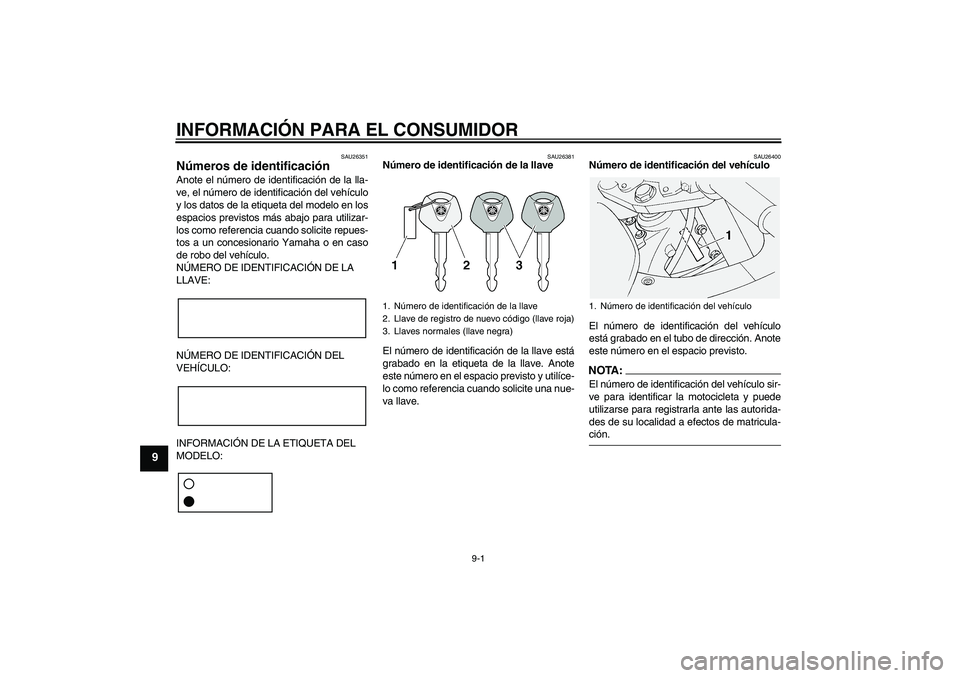

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU26351
Números de identificación Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTA:El número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave roja)
3. Llaves normales (llave negra)
1. Número de identificación del vehículo
U2D2SAS0.book Page 1 Monday, June 26, 2006 4:25 PM
Page 95 of 100
INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU26520

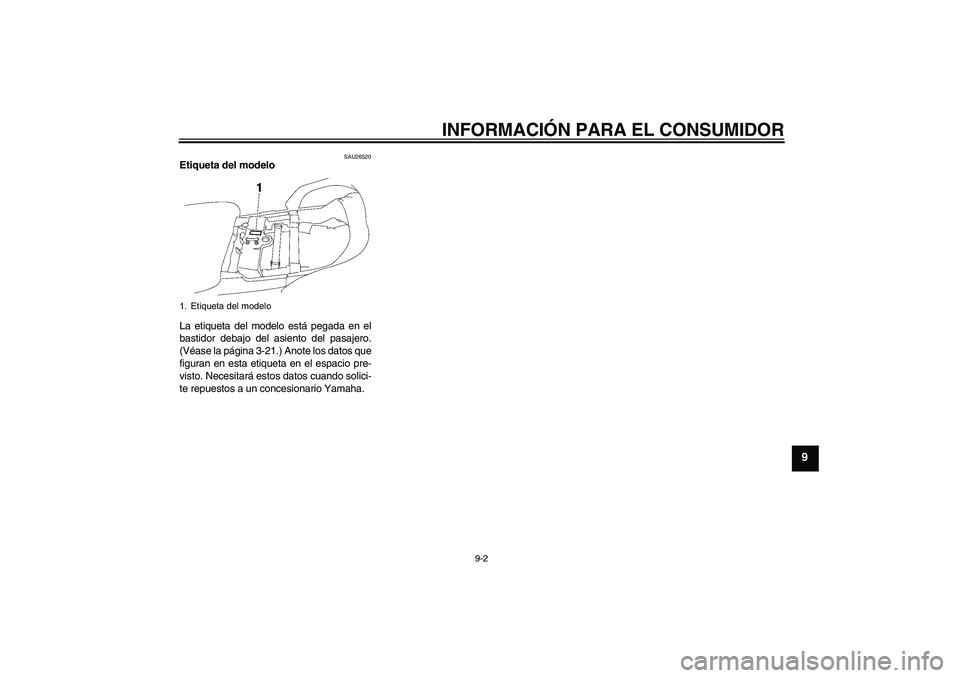

Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del pasajero.
(Véase la página 3-21.) Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando solici-
te repuestos a un concesionario Yamaha.1. Etiqueta del modelo
U2D2SAS0.book Page 2 Monday, June 26, 2006 4:25 PM
Page 96 of 100

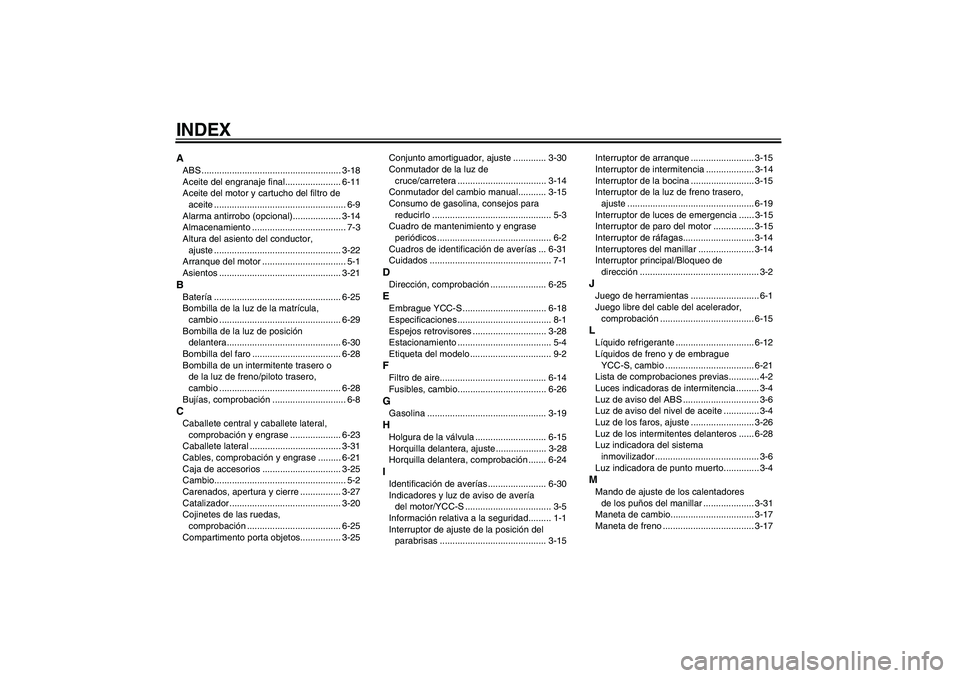

INDEXAABS ....................................................... 3-18
Aceite del engranaje final...................... 6-11
Aceite del motor y cartucho del filtro de
aceite .................................................... 6-9
Alarma antirrobo (opcional)................... 3-14
Almacenamiento ..................................... 7-3
Altura del asiento del conductor,
ajuste .................................................. 3-22
Arranque del motor ................................. 5-1
Asientos ................................................ 3-21BBatería .................................................. 6-25
Bombilla de la luz de la matrícula,
cambio ................................................ 6-29
Bombilla de la luz de posición
delantera............................................. 6-30
Bombilla del faro ................................... 6-28
Bombilla de un intermitente trasero o
de la luz de freno/piloto trasero,
cambio ................................................ 6-28
Bujías, comprobación ............................. 6-8CCaballete central y caballete lateral,
comprobación y engrase .................... 6-23
Caballete lateral .................................... 3-31
Cables, comprobación y engrase ......... 6-21
Caja de accesorios ............................... 3-25
Cambio.................................................... 5-2
Carenados, apertura y cierre ................ 3-27
Catalizador ............................................ 3-20
Cojinetes de las ruedas,
comprobación ..................................... 6-25
Compartimento porta objetos................ 3-25Conjunto amortiguador, ajuste ............. 3-30
Conmutador de la luz de
cruce/carretera ................................... 3-14
Conmutador del cambio manual........... 3-15
Consumo de gasolina, consejos para
reducirlo ............................................... 5-3
Cuadro de mantenimiento y engrase
periódicos ............................................. 6-2
Cuadros de identificación de averías ... 6-31
Cuidados ................................................ 7-1
DDirección, comprobación ...................... 6-25EEmbrague YCC-S ................................. 6-18
Especificaciones ..................................... 8-1
Espejos retrovisores ............................. 3-28
Estacionamiento ..................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire.......................................... 6-14
Fusibles, cambio................................... 6-26GGasolina ............................................... 3-19HHolgura de la válvula ............................ 6-15
Horquilla delantera, ajuste .................... 3-28
Horquilla delantera, comprobación ....... 6-24IIdentificación de averías ....................... 6-30
Indicadores y luz de aviso de avería
del motor/YCC-S .................................. 3-5
Información relativa a la seguridad......... 1-1
Interruptor de ajuste de la posición del
parabrisas .......................................... 3-15Interruptor de arranque ......................... 3-15
Interruptor de intermitencia ................... 3-14
Interruptor de la bocina ......................... 3-15
Interruptor de la luz de freno trasero,
ajuste .................................................. 6-19
Interruptor de luces de emergencia ...... 3-15
Interruptor de paro del motor ................ 3-15
Interruptor de ráfagas............................ 3-14
Interruptores del manillar ...................... 3-14
Interruptor principal/Bloqueo de
dirección ............................................... 3-2
JJuego de herramientas ........................... 6-1
Juego libre del cable del acelerador,
comprobación ..................................... 6-15LLíquido refrigerante ............................... 6-12
Líquidos de freno y de embrague
YCC-S, cambio ................................... 6-21
Lista de comprobaciones previas............ 4-2
Luces indicadoras de intermitencia ......... 3-4
Luz de aviso del ABS .............................. 3-6
Luz de aviso del nivel de aceite .............. 3-4
Luz de los faros, ajuste ......................... 3-26
Luz de los intermitentes delanteros ...... 6-28
Luz indicadora del sistema
inmovilizador ......................................... 3-6
Luz indicadora de punto muerto.............. 3-4MMando de ajuste de los calentadores
de los puños del manillar .................... 3-31
Maneta de cambio................................. 3-17
Maneta de freno .................................... 3-17
U2D2SAS0.book Page 1 Monday, June 26, 2006 4:25 PM
