2006 YAMAHA FJR1300AS Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3
GAU10471

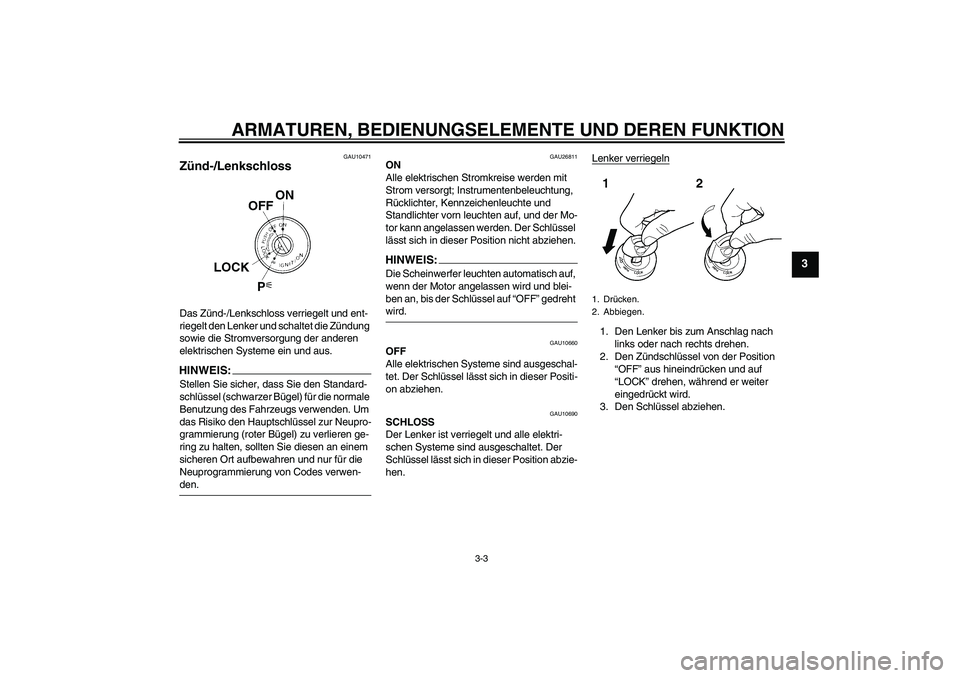

Zünd-/Lenkschloss Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus.HINWEIS:Stellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-den.
GAU26811
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklichter, Kennzeichenleuchte und
Standlichter vorn leuchten auf, und der Mo-
tor kann angelassen werden. Der Schlüssel
lässt sich in dieser Position nicht abziehen.HINWEIS:Die Scheinwerfer leuchten automatisch auf,
wenn der Motor angelassen wird und blei-
ben an, bis der Schlüssel auf “OFF” gedreht wird.
GAU10660
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
GAU10690
SCHLOSS
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position abzie-
hen.Lenker verriegeln
1. Den Lenker bis zum Anschlag nach
links oder nach rechts drehen.
2. Den Zündschlüssel von der Position
“OFF” aus hineindrücken und auf
“LOCK” drehen, während er weiter
eingedrückt wird.
3. Den Schlüssel abziehen.1. Drücken.
2. Abbiegen.
U2D2GAG0.book Page 3 Monday, June 26, 2006 3:38 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3

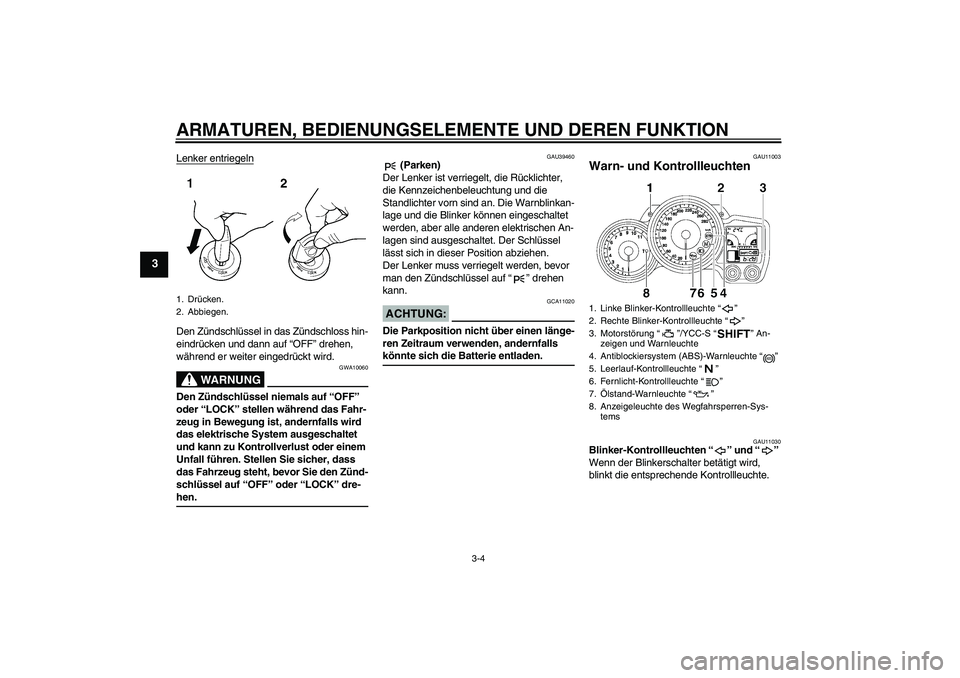

Lenker entriegelnDen Zündschlüssel in das Zündschloss hin-
eindrücken und dann auf “OFF” drehen,
während er weiter eingedrückt wird.
WARNUNG
GWA10060
Den Zündschlüssel niemals auf “OFF”
oder “LOCK” stellen während das Fahr-
zeug in Bewegung ist, andernfalls wird
das elektrische System ausgeschaltet
und kann zu Kontrollverlust oder einem
Unfall führen. Stellen Sie sicher, dass
das Fahrzeug steht, bevor Sie den Zünd-
schlüssel auf “OFF” oder “LOCK” dre-hen.
GAU39460
(Parken)
Der Lenker ist verriegelt, die Rücklichter,
die Kennzeichenbeleuchtung und die
Standlichter vorn sind an. Die Warnblinkan-
lage und die Blinker können eingeschaltet
werden, aber alle anderen elektrischen An-
lagen sind ausgeschaltet. Der Schlüssel
lässt sich in dieser Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “” drehen
kann.
ACHTUNG:
GCA11020
Die Parkposition nicht über einen länge-
ren Zeitraum verwenden, andernfalls könnte sich die Batterie entladen.
GAU11003
Warn- und Kontrollleuchten
GAU11030
Blinker-Kontrollleuchten “” und “”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrollleuchte.
1. Drücken.
2. Abbiegen.
1. Linke Blinker-Kontrollleuchte “”
2. Rechte Blinker-Kontrollleuchte “”
3. Motorstörung “”/YCC-S “” An-
zeigen und Warnleuchte
4. Antiblockiersystem (ABS)-Warnleuchte “”
5. Leerlauf-Kontrollleuchte “”
6. Fernlicht-Kontrollleuchte “”
7.Ölstand-Warnleuchte “”
8. Anzeigeleuchte des Wegfahrsperren-Sys-
tems
SHIFT
ABS
U2D2GAG0.book Page 4 Monday, June 26, 2006 3:38 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3
GAU11060

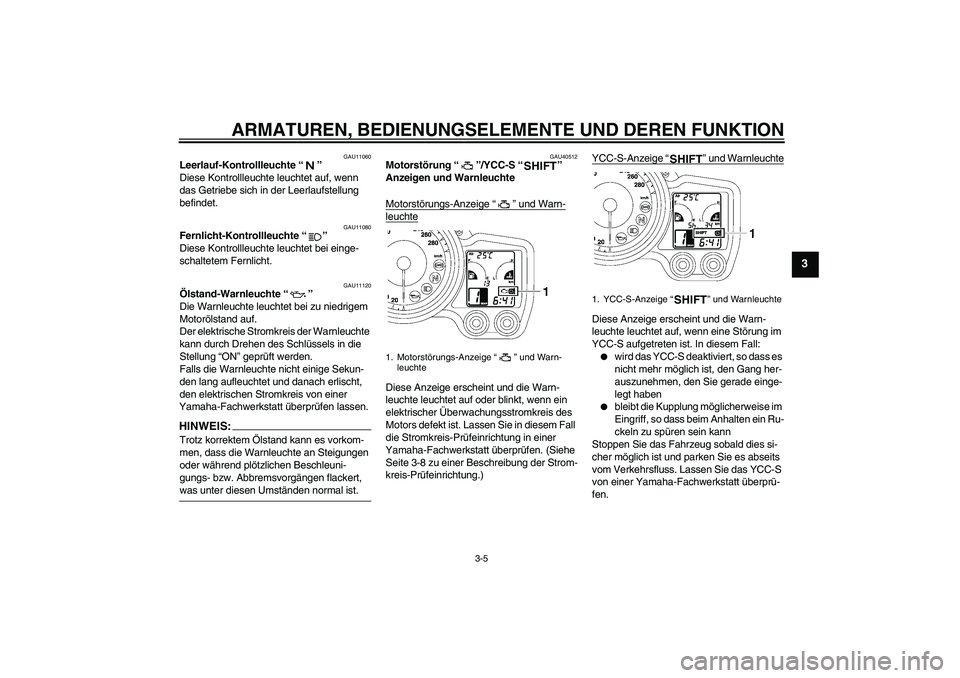

Leerlauf-Kontrollleuchte “”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11080
Fernlicht-Kontrollleuchte “”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11120
Ölstand-Warnleuchte “”
Die Warnleuchte leuchtet bei zu niedrigem
Motorölstand auf.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden.
Falls die Warnleuchte nicht einige Sekun-
den lang aufleuchtet und danach erlischt,
den elektrischen Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen.HINWEIS:Trotz korrektem Ölstand kann es vorkom-
men, dass die Warnleuchte an Steigungen
oder während plötzlichen Beschleuni-
gungs- bzw. Abbremsvorgängen flackert, was unter diesen Umständen normal ist.
GAU40512
Motorstörung “”/YCC-S “”
Anzeigen und Warnleuchte
Motorstörungs-Anzeige “” und Warn-leuchteDiese Anzeige erscheint und die Warn-
leuchte leuchtet auf oder blinkt, wenn ein
elektrischer Überwachungsstromkreis des
Motors defekt ist. Lassen Sie in diesem Fall
die Stromkreis-Prüfeinrichtung in einer
Yamaha-Fachwerkstatt überprüfen. (Siehe
Seite 3-8 zu einer Beschreibung der Strom-
kreis-Prüfeinrichtung.)YCC-S-Anzeige “” und Warnleuchte
Diese Anzeige erscheint und die Warn-
leuchte leuchtet auf, wenn eine Störung im
YCC-S aufgetreten ist. In diesem Fall:

wird das YCC-S deaktiviert, so dass es
nicht mehr möglich ist, den Gang her-
auszunehmen, den Sie gerade einge-
legt haben


bleibt die Kupplung möglicherweise im
Eingriff, so dass beim Anhalten ein Ru-
ckeln zu spüren sein kann
Stoppen Sie das Fahrzeug sobald dies si-
cher möglich ist und parken Sie es abseits
vom Verkehrsfluss. Lassen Sie das YCC-S
von einer Yamaha-Fachwerkstatt überprü-
fen.
1. Motorstörungs-Anzeige “” und Warn-
leuchte
SHIFT
1. YCC-S-Anzeige “” und Warnleuchte
SHIFTSHIFT
U2D2GAG0.book Page 5 Monday, June 26, 2006 3:38 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3

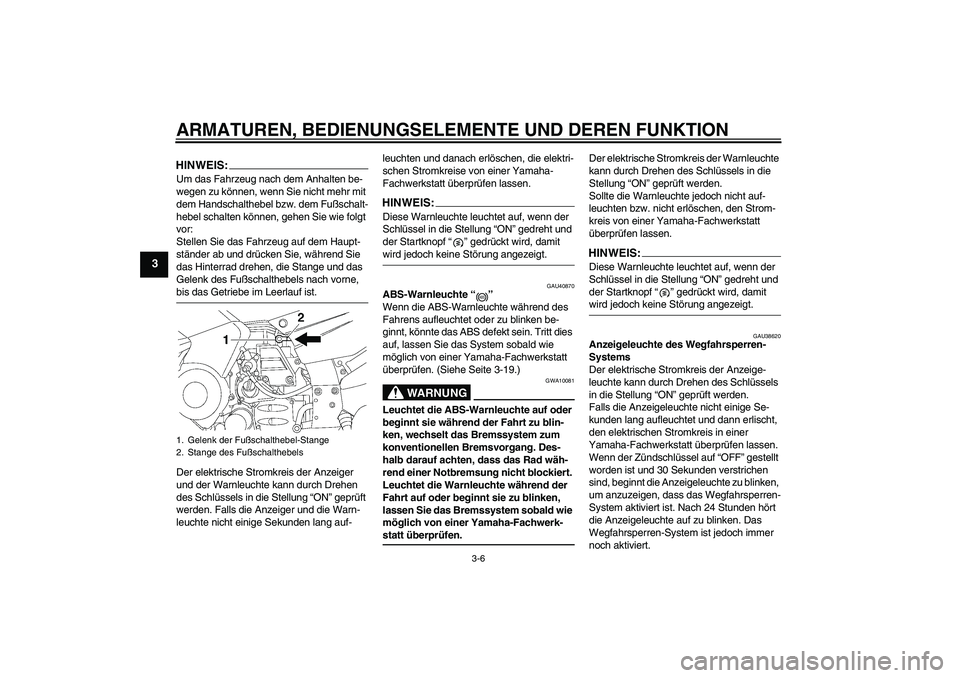

HINWEIS:Um das Fahrzeug nach dem Anhalten be-
wegen zu können, wenn Sie nicht mehr mit
dem Handschalthebel bzw. dem Fußschalt-
hebel schalten können, gehen Sie wie folgt
vor:
Stellen Sie das Fahrzeug auf dem Haupt-
ständer ab und drücken Sie, während Sie
das Hinterrad drehen, die Stange und das
Gelenk des Fußschalthebels nach vorne, bis das Getriebe im Leerlauf ist.
Der elektrische Stromkreis der Anzeiger
und der Warnleuchte kann durch Drehen
des Schlüssels in die Stellung “ON” geprüft
werden. Falls die Anzeiger und die Warn-
leuchte nicht einige Sekunden lang auf-leuchten und danach erlöschen, die elektri-
schen Stromkreise von einer Yamaha-
Fachwerkstatt überprüfen lassen.
HINWEIS:Diese Warnleuchte leuchtet auf, wenn der
Schlüssel in die Stellung “ON” gedreht und
der Startknopf “” gedrückt wird, damit wird jedoch keine Störung angezeigt.
GAU40870
ABS-Warnleuchte “”
Wenn die ABS-Warnleuchte während des
Fahrens aufleuchtet oder zu blinken be-
ginnt, könnte das ABS defekt sein. Tritt dies
auf, lassen Sie das System sobald wie
möglich von einer Yamaha-Fachwerkstatt
überprüfen. (Siehe Seite 3-19.)
WARNUNG
GWA10081
Leuchtet die ABS-Warnleuchte auf oder
beginnt sie während der Fahrt zu blin-
ken, wechselt das Bremssystem zum
konventionellen Bremsvorgang. Des-
halb darauf achten, dass das Rad wäh-
rend einer Notbremsung nicht blockiert.
Leuchtet die Warnleuchte während der
Fahrt auf oder beginnt sie zu blinken,
lassen Sie das Bremssystem sobald wie
möglich von einer Yamaha-Fachwerk-statt überprüfen.Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden.
Sollte die Warnleuchte jedoch nicht auf-
leuchten bzw. nicht erlöschen, den Strom-
kreis von einer Yamaha-Fachwerkstatt
überprüfen lassen.
HINWEIS:Diese Warnleuchte leuchtet auf, wenn der
Schlüssel in die Stellung “ON” gedreht und
der Startknopf “” gedrückt wird, damit wird jedoch keine Störung angezeigt.
GAU38620
Anzeigeleuchte des Wegfahrsperren-
Systems
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in die Stellung “ON” geprüft werden.
Falls die Anzeigeleuchte nicht einige Se-
kunden lang aufleuchtet und dann erlischt,
den elektrischen Stromkreis in einer
Yamaha-Fachwerkstatt überprüfen lassen.
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blinken,
um anzuzeigen, dass das Wegfahrsperren-
System aktiviert ist. Nach 24 Stunden hört
die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.
1. Gelenk der Fußschalthebel-Stange
2. Stange des Fußschalthebels
ABS
U2D2GAG0.book Page 6 Monday, June 26, 2006 3:38 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3

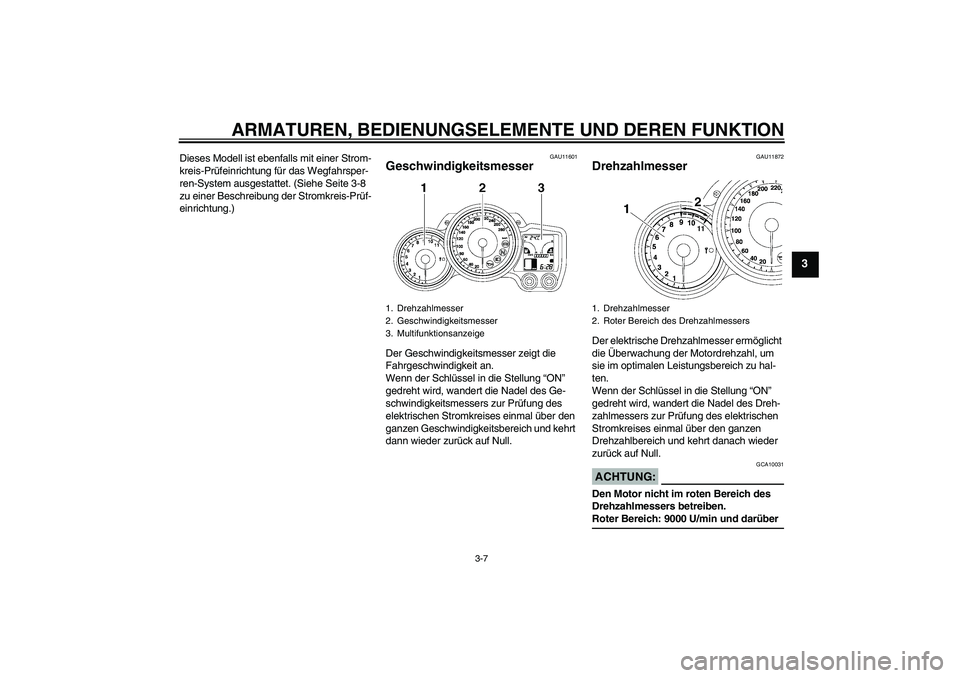

Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet. (Siehe Seite 3-8
zu einer Beschreibung der Stromkreis-Prüf-
einrichtung.)
GAU11601
Geschwindigkeitsmesser Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit an.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Ge-
schwindigkeitsmessers zur Prüfung des
elektrischen Stromkreises einmal über den
ganzen Geschwindigkeitsbereich und kehrt
dann wieder zurück auf Null.
GAU11872
Drehzahlmesser Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Dreh-
zahlmessers zur Prüfung des elektrischen
Stromkreises einmal über den ganzen
Drehzahlbereich und kehrt danach wieder
zurück auf Null.ACHTUNG:
GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.Roter Bereich: 9000 U/min und darüber
1. Drehzahlmesser
2. Geschwindigkeitsmesser
3. Multifunktionsanzeige
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
U2D2GAG0.book Page 7 Monday, June 26, 2006 3:38 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
GAU40531

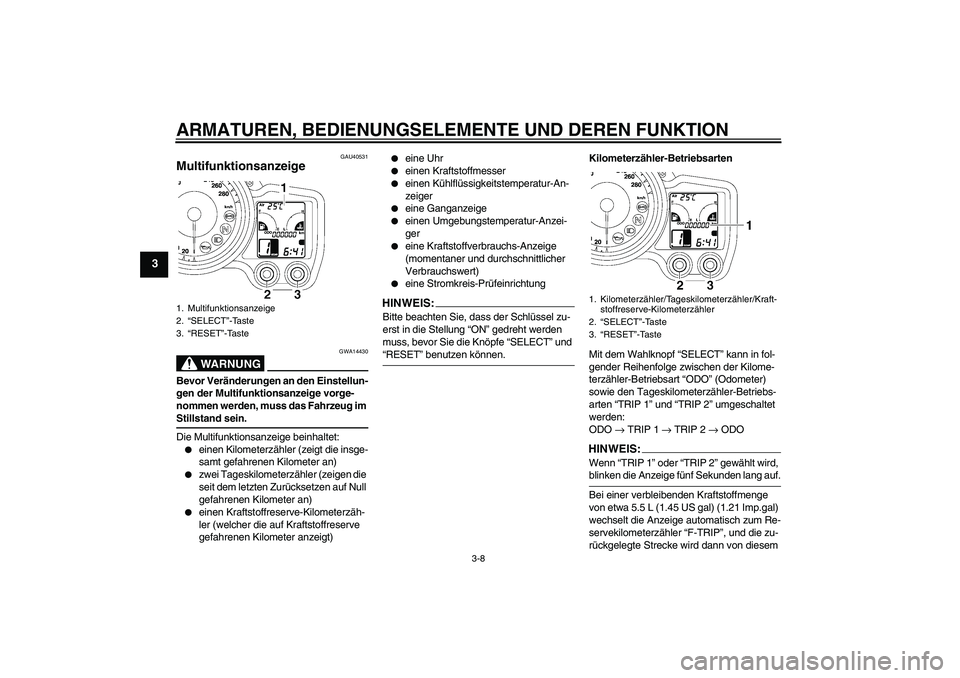

Multifunktionsanzeige
WARNUNG
GWA14430
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsanzeige vorge-
nommen werden, muss das Fahrzeug im Stillstand sein.
Die Multifunktionsanzeige beinhaltet:

einen Kilometerzähler (zeigt die insge-
samt gefahrenen Kilometer an)


zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)


einen Kraftstoffreserve-Kilometerzäh-
ler (welcher die auf Kraftstoffreserve
gefahrenen Kilometer anzeigt)


eine Uhr


einen Kraftstoffmesser


einen Kühlflüssigkeitstemperatur-An-
zeiger


eine Ganganzeige


einen Umgebungstemperatur-Anzei-
ger


eine Kraftstoffverbrauchs-Anzeige
(momentaner und durchschnittlicher
Verbrauchswert)


eine Stromkreis-Prüfeinrichtung
HINWEI
S:
Bitte beachten Sie, dass der Schlüssel zu-
erst in die Stellung “ON” gedreht werden
muss, bevor Sie die Knöpfe “SELECT” und “RESET” benutzen können.Kilometerzähler-Betriebsarten
Mit dem Wahlknopf “SELECT” kann in fol-
gender Reihenfolge zwischen der Kilome-
terzähler-Betriebsart “ODO” (Odometer)
sowie den Tageskilometerzähler-Betriebs-
arten “TRIP 1” und “TRIP 2” umgeschaltet
werden:
ODO → TRIP 1 → TRIP 2 → ODO
HINWEIS:Wenn “TRIP 1” oder “TRIP 2” gewählt wird, blinken die Anzeige fünf Sekunden lang auf.
Bei einer verbleibenden Kraftstoffmenge
von etwa 5.5 L (1.45 US gal) (1.21 Imp.gal)
wechselt die Anzeige automatisch zum Re-
servekilometerzähler “F-TRIP”, und die zu-
rückgelegte Strecke wird dann von diesem
1. Multifunktionsanzeige
2.“SELECT”-Taste
3.“RESET”-Taste
1. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserve-Kilometerzähler
2.“SELECT”-Taste
3.“RESET”-Taste
U2D2GAG0.book Page 8 Monday, June 26, 2006 3:38 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3

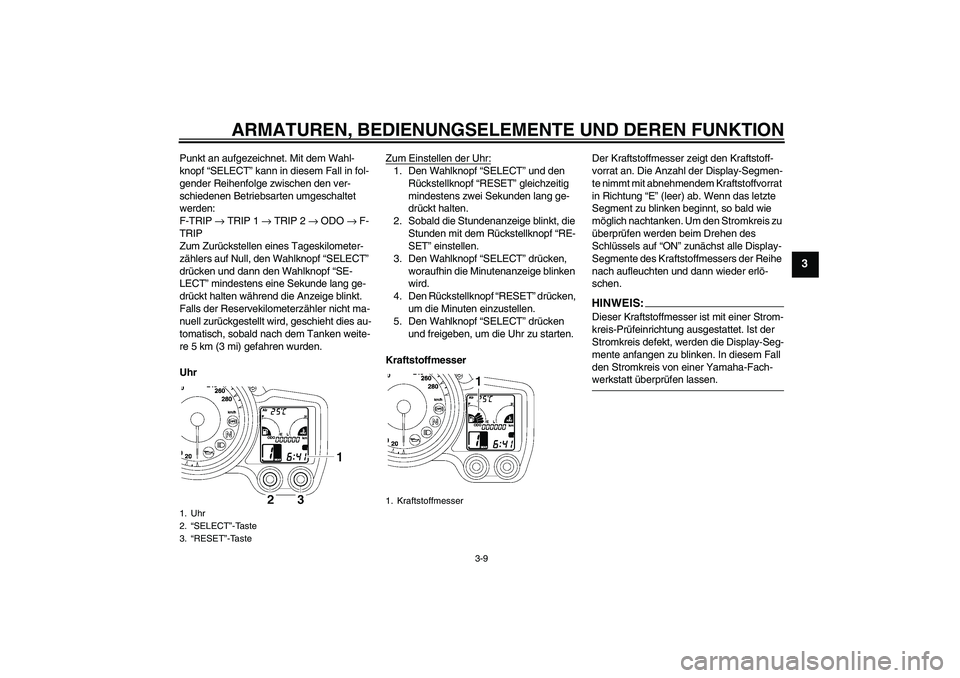

Punkt an aufgezeichnet. Mit dem Wahl-
knopf “SELECT” kann in diesem Fall in fol-
gender Reihenfolge zwischen den ver-
schiedenen Betriebsarten umgeschaltet
werden:
F-TRIP → TRIP 1 → TRIP 2 → ODO → F-
TRIP
Zum Zurückstellen eines Tageskilometer-
zählers auf Null, den Wahlknopf “SELECT”
drücken und dann den Wahlknopf “SE-
LECT” mindestens eine Sekunde lang ge-
drückt halten während die Anzeige blinkt.
Falls der Reservekilometerzähler nicht ma-
nuell zurückgestellt wird, geschieht dies au-
tomatisch, sobald nach dem Tanken weite-
re 5 km (3 mi) gefahren wurden.
UhrZum Einstellen der Uhr:
1. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” gleichzeitig
mindestens zwei Sekunden lang ge-
drückt halten.
2. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
3. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige blinken
wird.
4. Den Rückstellknopf “RESET” drücken,
um die Minuten einzustellen.
5. Den Wahlknopf “SELECT” drücken
und freigeben, um die Uhr zu starten.
KraftstoffmesserDer Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoffvorrat
in Richtung “E” (leer) ab. Wenn das letzte
Segment zu blinken beginnt, so bald wie
möglich nachtanken. Um den Stromkreis zu
überprüfen werden beim Drehen des
Schlüssels auf “ON” zunächst alle Display-
Segmente des Kraftstoffmessers der Reihe
nach aufleuchten und dann wieder erlö-
schen.
HINWEI
S:
Dieser Kraftstoffmesser ist mit einer Strom-
kreis-Prüfeinrichtung ausgestattet. Ist der
Stromkreis defekt, werden die Display-Seg-
mente anfangen zu blinken. In diesem Fall
den Stromkreis von einer Yamaha-Fach-werkstatt überprüfen lassen.
1. Uhr
2.“SELECT”-Taste
3.“RESET”-Taste
1. Kraftstoffmesser
U2D2GAG0.book Page 9 Monday, June 26, 2006 3:38 PM

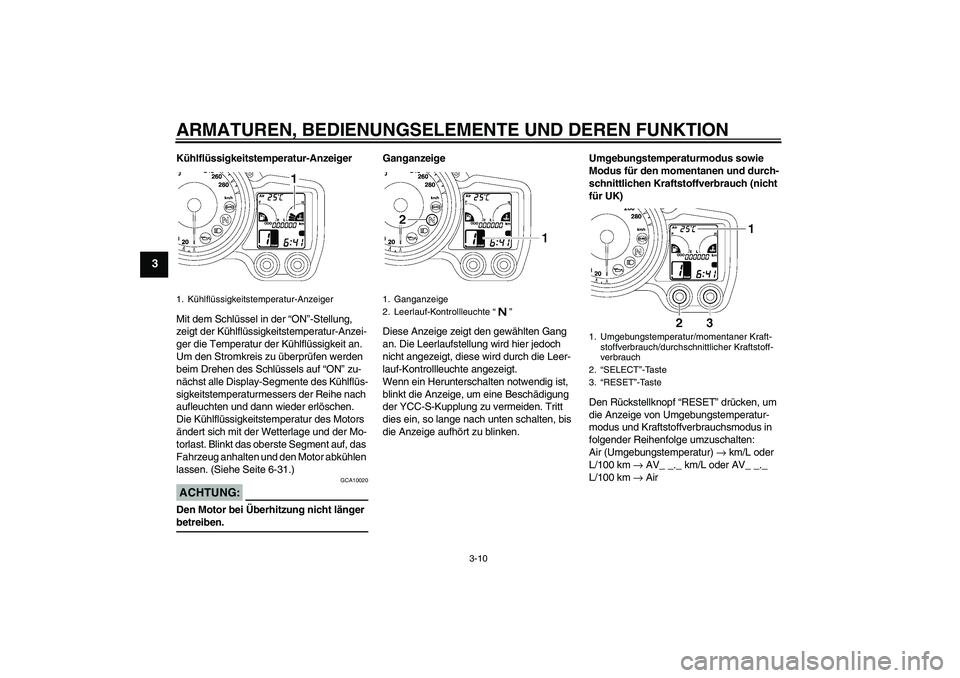

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
Kühlflüssigkeitstemperatur-Anzeiger
Mit dem Schlüssel in der “ON”-Stellung,
zeigt der Kühlflüssigkeitstemperatur-Anzei-
ger die Temperatur der Kühlflüssigkeit an.
Um den Stromkreis zu überprüfen werden
beim Drehen des Schlüssels auf “ON” zu-
nächst alle Display-Segmente des Kühlflüs-
sigkeitstemperaturmessers der Reihe nach
aufleuchten und dann wieder erlöschen.
Die Kühlflüssigkeitstemperatur des Motors
ändert sich mit der Wetterlage und der Mo-
torlast. Blinkt das oberste Segment auf, das
Fahrzeug anhalten und den Motor abkühlen
lassen. (Siehe Seite 6-31.)ACHTUNG:
GCA10020
Den Motor bei Überhitzung nicht länger betreiben.Ganganzeige
Diese Anzeige zeigt den gewählten Gang
an. Die Leerlaufstellung wird hier jedoch
nicht angezeigt, diese wird durch die Leer-
lauf-Kontrollleuchte angezeigt.
Wenn ein Herunterschalten notwendig ist,
blinkt die Anzeige, um eine Beschädigung
der YCC-S-Kupplung zu vermeiden. Tritt
dies ein, so lange nach unten schalten, bis
die Anzeige aufhört zu blinken.Umgebungstemperaturmodus sowie
Modus für den momentanen und durch-
schnittlichen Kraftstoffverbrauch (nicht
für UK)
Den Rückstellknopf “RESET” drücken, um
die Anzeige von Umgebungstemperatur-
modus und Kraftstoffverbrauchsmodus in
folgender Reihenfolge umzuschalten:
Air (Umgebungstemperatur) → km/L oder
L/100 km → AV_ _._ km/L oder AV_ _._
L/100 km → Air1. Kühlflüssigkeitstemperatur-Anzeiger
1. Ganganzeige
2. Leerlauf-Kontrollleuchte “”
1. Umgebungstemperatur/momentaner Kraft-
stoffverbrauch/durchschnittlicher Kraftstoff-
verbrauch
2.“SELECT”-Taste
3.“RESET”-Taste
U2D2GAG0.book Page 10 Monday, June 26, 2006 3:38 PM
