ESPECIFICAÇÕES
8-3
8

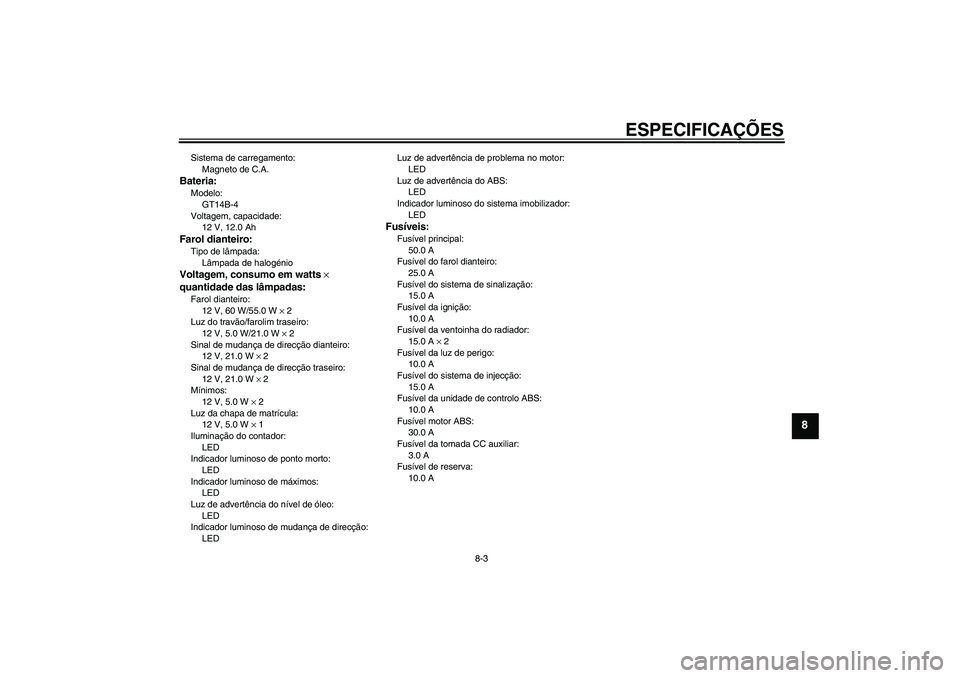

Sistema de carregamento:
Magneto de C.A.Bateria:Modelo:
GT14B-4
Voltagem, capacidade:
12 V, 12.0 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioVoltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 60 W/55.0 W × 2
Luz do travão/farolim traseiro:
12 V, 5.0 W/21.0 W × 2
Sinal de mudança de direcção dianteiro:
12 V, 21.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 21.0 W × 2
Mínimos:
12 V, 5.0 W × 2
Luz da chapa de matrícula:
12 V, 5.0 W × 1
Iluminação do contador:
LED
Indicador luminoso de ponto morto:
LED
Indicador luminoso de máximos:
LED
Luz de advertência do nível de óleo:
LED
Indicador luminoso de mudança de direcção:
LEDLuz de advertência de problema no motor:
LED
Luz de advertência do ABS:
LED
Indicador luminoso do sistema imobilizador:
LED
Fusíveis:Fusível principal:
50.0 A
Fusível do farol dianteiro:
25.0 A
Fusível do sistema de sinalização:
15.0 A
Fusível da ignição:
10.0 A
Fusível da ventoinha do radiador:
15.0 A × 2
Fusível da luz de perigo:
10.0 A
Fusível do sistema de injecção:
15.0 A
Fusível da unidade de controlo ABS:
10.0 A
Fusível motor ABS:
30.0 A
Fusível da tomada CC auxiliar:
3.0 A
Fusível de reserva:
10.0 A
U3P6P0P0.book Page 3 Tuesday, January 24, 2006 11:07 AM

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU26351

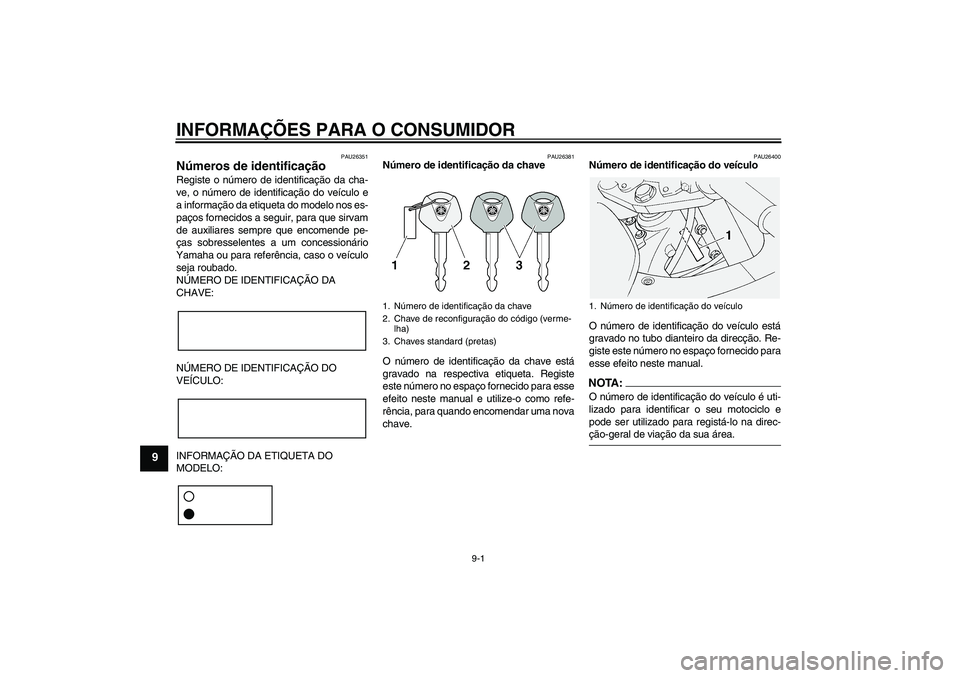

Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos es-
paços fornecidos a seguir, para que sirvam
de auxiliares sempre que encomende pe-
ças sobresselentes a um concessionário
Yamaha ou para referência, caso o veículo
seja roubado.
NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26381
Número de identificação da chave
O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para esse
efeito neste manual e utilize-o como refe-
rência, para quando encomendar uma nova
chave.
PAU26400
Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTA:O número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-ção-geral de viação da sua área.
1. Número de identificação da chave
2. Chave de reconfiguração do código (verme-
lha)
3. Chaves standard (pretas)
1. Número de identificação do veículo
U3P6P0P0.book Page 1 Tuesday, January 24, 2006 11:07 AM

INFORMAÇÕES PARA O CONSUMIDOR
9-2
9
PAU26520

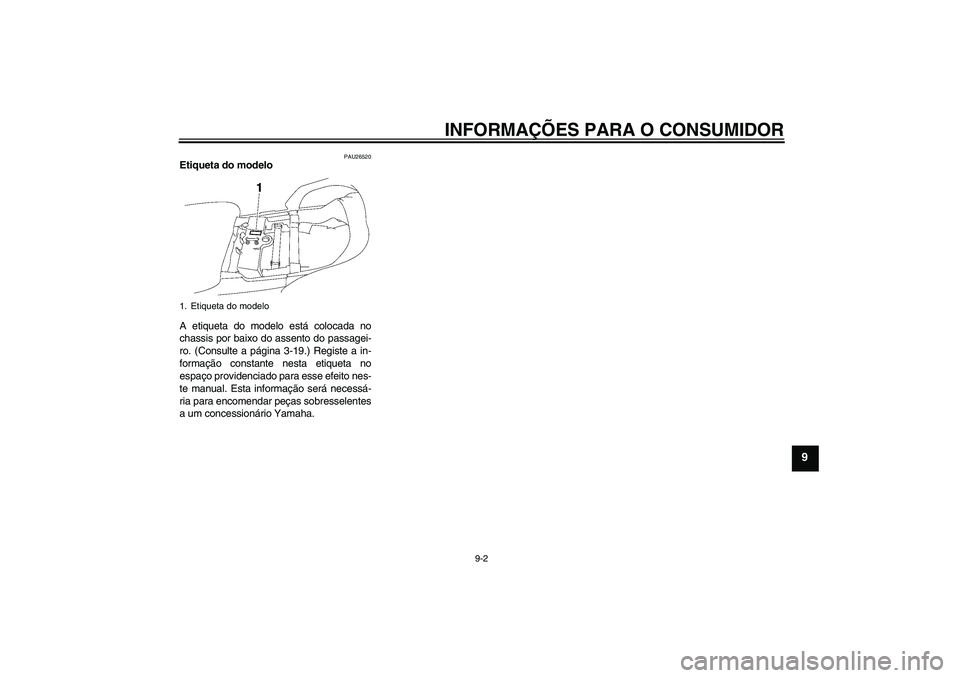

Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis por baixo do assento do passagei-
ro. (Consulte a página 3-19.) Registe a in-
formação constante nesta etiqueta no
espaço providenciado para esse efeito nes-
te manual. Esta informação será necessá-
ria para encomendar peças sobresselentes
a um concessionário Yamaha.1. Etiqueta do modelo
U3P6P0P0.book Page 2 Tuesday, January 24, 2006 11:07 AM

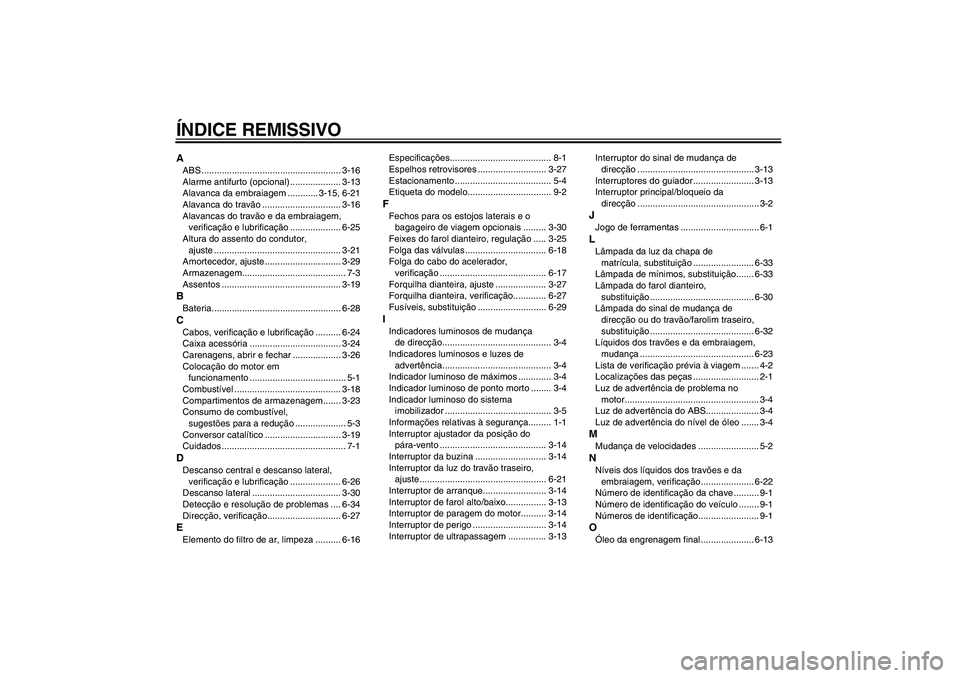

ÍNDICE REMISSIVOAABS ....................................................... 3-16
Alarme antifurto (opcional) .................... 3-13
Alavanca da embraiagem ............ 3-15, 6-21
Alavanca do travão ............................... 3-16
Alavancas do travão e da embraiagem,
verificação e lubrificação .................... 6-25
Altura do assento do condutor,
ajuste .................................................. 3-21
Amortecedor, ajuste .............................. 3-29
Armazenagem......................................... 7-3
Assentos ............................................... 3-19BBateria................................................... 6-28CCabos, verificação e lubrificação .......... 6-24
Caixa acessória .................................... 3-24
Carenagens, abrir e fechar ................... 3-26
Colocação do motor em
funcionamento ...................................... 5-1
Combustível .......................................... 3-18
Compartimentos de armazenagem....... 3-23
Consumo de combustível,
sugestões para a redução .................... 5-3
Conversor catalítico .............................. 3-19
Cuidados ................................................. 7-1DDescanso central e descanso lateral,
verificação e lubrificação .................... 6-26
Descanso lateral ................................... 3-30
Detecção e resolução de problemas .... 6-34
Direcção, verificação............................. 6-27EElemento do filtro de ar, limpeza .......... 6-16Especificações........................................ 8-1
Espelhos retrovisores ........................... 3-27
Estacionamento ...................................... 5-4
Etiqueta do modelo................................. 9-2
FFechos para os estojos laterais e o
bagageiro de viagem opcionais ......... 3-30
Feixes do farol dianteiro, regulação ..... 3-25
Folga das válvulas ................................ 6-18
Folga do cabo do acelerador,
verificação .......................................... 6-17
Forquilha dianteira, ajuste .................... 3-27
Forquilha dianteira, verificação............. 6-27
Fusíveis, substituição ........................... 6-29IIndicadores luminosos de mudança
de direcção........................................... 3-4
Indicadores luminosos e luzes de
advertência........................................... 3-4
Indicador luminoso de máximos ............. 3-4
Indicador luminoso de ponto morto ........ 3-4
Indicador luminoso do sistema
imobilizador .......................................... 3-5
Informações relativas à segurança......... 1-1
Interruptor ajustador da posição do
pára-vento .......................................... 3-14
Interruptor da buzina ............................ 3-14
Interruptor da luz do travão traseiro,
ajuste.................................................. 6-21
Interruptor de arranque......................... 3-14
Interruptor de farol alto/baixo................ 3-13
Interruptor de paragem do motor.......... 3-14
Interruptor de perigo ............................. 3-14
Interruptor de ultrapassagem ............... 3-13Interruptor do sinal de mudança de
direcção .............................................. 3-13
Interruptores do guiador ........................ 3-13
Interruptor principal/bloqueio da
direcção ................................................ 3-2
JJogo de ferramentas ............................... 6-1LLâmpada da luz da chapa de
matrícula, substituição ........................ 6-33
Lâmpada de mínimos, substituição....... 6-33
Lâmpada do farol dianteiro,
substituição ......................................... 6-30
Lâmpada do sinal de mudança de
direcção ou do travão/farolim traseiro,
substituição ......................................... 6-32
Líquidos dos travões e da embraiagem,
mudança ............................................. 6-23
Lista de verificação prévia à viagem ....... 4-2
Localizações das peças .......................... 2-1
Luz de advertência de problema no
motor..................................................... 3-4
Luz de advertência do ABS..................... 3-4
Luz de advertência do nível de óleo ....... 3-4MMudança de velocidades ........................ 5-2NNíveis dos líquidos dos travões e da
embraiagem, verificação..................... 6-22
Número de identificação da chave .......... 9-1
Número de identificação do veículo ........ 9-1
Números de identificação........................ 9-1OÓleo da engrenagem final ..................... 6-13
U3P6P0P0.book Page 1 Tuesday, January 24, 2006 11:07 AM

ÍNDICE REMISSIVO

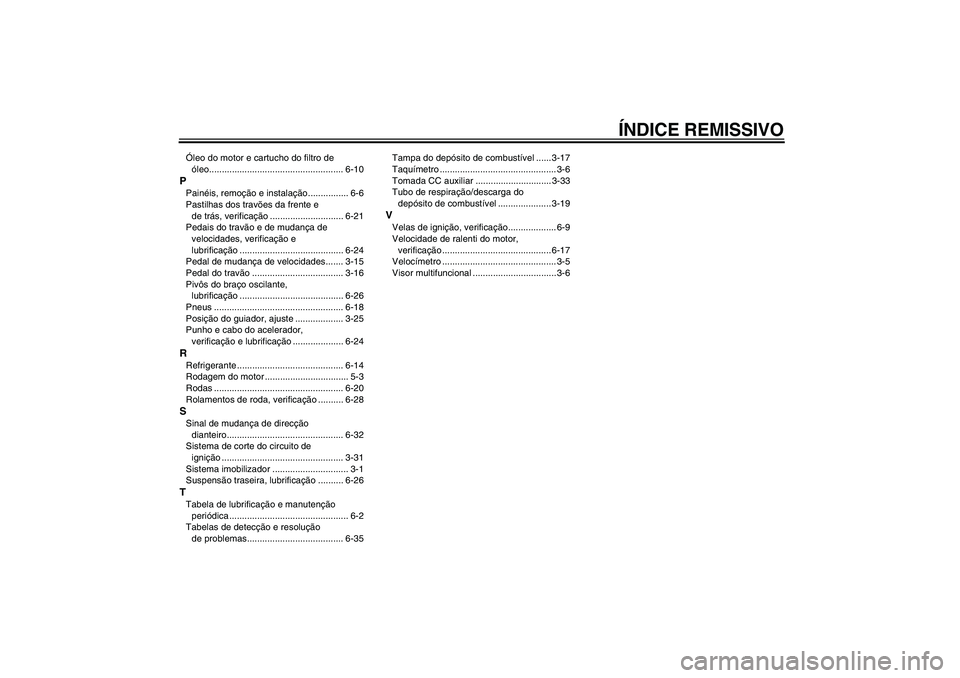

Óleo do motor e cartucho do filtro de
