2006 Seat Leon 5D display

Climatización
156
2C-Climatronic*
Mandos
Con los mandos puede realizar ajustes diferentes en el climatizador para el lado izquierdo y derecho.
El climatizador sólo funciona estando el motor y la turbina en
marcha.
– Pulse las teclas de regulación de temperatura ⇒página 156,
fig. 110 ó para ajustar la temperatura del lado izquierdo y
derecho respectivamente.
– Cuando pulse una tecla se activará la función correspondiente. Cuando la función está activa,se indicará en el display. Además,
las funciones de deshielo y luneta térmica se iluminarán con el
símbolo correspondiente en amarillo. Para desconectar la
función, pulse la tecla de nuevo.La temperatura se puede ajustar por separado para el lado izquierdo y
derecho del habitáculo.
Indicación en pantalla de la temperatura seleccionada para el lado
izquierdo del habitáculo.
Tecla – Recirculación de aire manual
Tecla – Distribución del aire hacia el centro
Tecla – Distribución del aire hacia abajo
Tecla – Distribución del aire hacia arriba
Indicación de la temperatura seleccionada para el lado derecho del habi-
táculo.
Tecla – Función de descongelación del parabrisas. Con ella el aire
que se aspira del exterior se dirige hacia el parabrisas. La función de
Fig. 110 Mandos del 2C-Climatronic en el tablero de
instrumentos
A9A14
A1
A2
A3
A4
A5
A6
A7
s2sc.2.book Seite 156 Dienstag, 18. Juli 2006 3:39 15

Climatización157
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
recirculación de aire se desconecta en cuanto se conecta la de descon-
gelación. A temperaturas superiores
a 3° C se conecta el grupo refrige-
rador automáticamente para deshumedecer el aire. La tecla se ilumina
en amarillo y el simbolo aparece en el display.
Tecla – Luneta térmica. Esta función se apaga automáticamente
aproximadamente 20 minutos después de haberla conectado. Aún así,
se puede desconectar volviendo a pulsar la tecla. La tecla se ilumina en
amarillo y el simbolo aparece en el display.
Regulador de temperatura para el lado izquierdo ⇒página 157
Regulador de la turbina ⇒página 158
Tecla – Para conectar y desconectar el 2C-Climatronic
⇒ página 158
Tecla – Ajuste automático de la temperatura, de la ventilación y de
la distribución de aire ⇒página 157
Tecla – Para desconectar el grupo refrigerador
Regulador de temperatura para el lado derecho ⇒página 157
¡ATENCIÓN!
Para la seguridad vial es importante que todas las ventanas estén desem-
pañadas y que no estén cu biertas de hielo o nieve. Sólo así, se puede
garantizar una buena visibilidad. Por ello, es muy importante la utilización
correcta de los sistemas de calefacción y ventilación, así como de las
funciones de deshielo y desempañado de los parabrisas.
Nota
Tenga en cuenta las indicaciones generales ⇒página 159.
Modo automático
En este modo se regulan automáticamente la temperatura, el
caudal y la distribución del aire para alcanzar lo antes
posible una temperatura programada y mantenerla cons-
tante.
La temperatura de los lados derecho e izquierdo del habitáculo
puede regularse por separado.
Activar el modo automático
–Pulse la tecla ⇒página 156, fig. 110 .Aparece “AUTO” en
el display.
– Pulse las teclas de temperatura para ajustar la temperatura deseada en los lados derecho e izquierdo del habitáculo. Se
recomienda ajustar una temperatura de 22° C (72° F).
En el modo automático y con una temperatura de 22° C (72° F) se consigue
rápidamente un clima agradable en el habitáculo. Por este motivo, le reco-
mendamos no modificar este ajuste, a no ser que el propio bienestar o deter-
minadas circunstancias exijan lo contrario. La temperatura del habitáculo
puede ajustarse entre +16° C (61° F) y +29,5° C (86° F). Estos son valores
aproximados, que dependiendo de las condiciones climáticas externas
pueden variar mínimamente.
El Climatronic mantiene una temperatura constante. Para ello, va regulando
automáticamente la temperatura del aire que va saliendo, las revoluciones
de la turbina y la distribución del ai re. Este sistema también tiene en cuenta
la intensidad de la radiación solar, po r lo que no es necesario realizar un
reajuste manual. De ahí que el modo automático ofrezca casi siempre las
mejores condiciones para el bienestar de los ocupantes en todas las esta-
ciones del año.
A8
A9
A10
A11OFF
A12AUTO
A13ECON
A14
AUTO
s2sc.2.book Seite 157 Dienstag, 18. Juli 2006 3:39 15

Climatización
158
El modo automático se desconecta pulsando alguno de las teclas de la distri-
bución de aire, la turbina o la tecla . La temperatura se seguirá regu- lando, dentro de los parámetros
seleccionados manualmente por el
usuario.
Modo manual
En el modo manual puede ajustar la temperatura, el caudal y la distribución de aire que desee.
Activar el modo manual
– Para activar el modo manual pulse una de las teclas
⇒página 158, fig. 111 al , la tecla o pulse las
teclas de la turbina . El símbolo desaparecerá del
display.
Temperatura
La temperatura de los lados derecho e izquierdo del habitáculo se puede
ajustar por separado mediante las teclas de regulación de temperatura. La
temperatura ajustada se indica en la pantalla situada sobre el regulador correspondiente. La temperatura del habitáculo puede ajustarse entre +16°
C (61° F) y +29,5° C (86° F). Estos son valores aproximados, que dependiendo
de las condiciones climáticas exte
rnas pueden variar mínimamente.
Si se seleccionan temperaturas inferiores a 16° C (61° F) en la pantalla
aparece la indicación LO. La refrigeración funcionará a su máxima potencia y
no se regula la temperatura.
Si se seleccionan temperaturas por encima de 29,5° C (86° F) en la pantalla
aparece la indicación HI. La calefacción funciona con su potencia máxima y
no se regula la temperatura.
ECON
Fig. 111 Mandos del 2C-Climatronic en el tablero de
instrumentos
A3A5ECON
A10AUTO
s2sc.2.book Seite 158 Dienstag, 18. Juli 2006 3:39 15

Climatización159
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

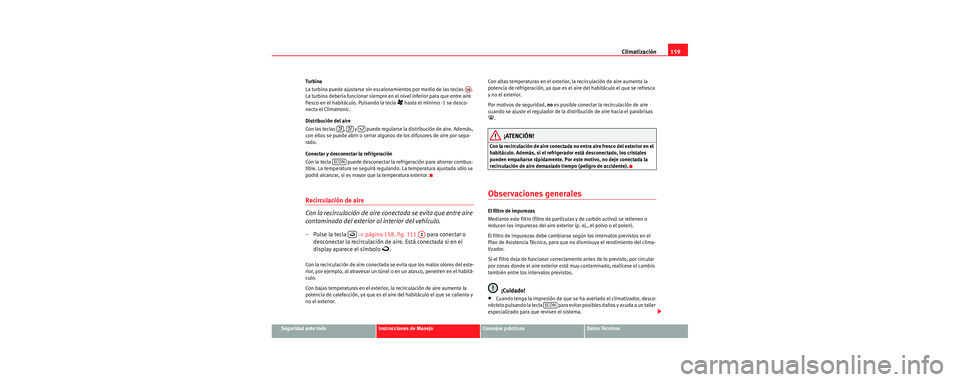

Tu rb ina
La turbina puede ajustarse sin escalonamientos por medio de las teclas .
La turbina debería funcionar siempre en el nivel inferior para que entre aire
fresco en el habitáculo. Pulsando la tecla
 hasta el mínimo -1 se desco-
necta el Climatronic.
Distribución del aire
Con las teclas , y puede regularse la distribución de aire. Además,
con ellos se puede abrir o cerrar algunos de los difusores de aire por sepa-
rado.
Conectar y desconectar la refrigeración
Con la tecla puede desconectar la refrigeración para ahorrar combus-
tible. La temperatura se seguirá regulando. La temperatura ajustada sólo se
podrá alcanzar, si es mayor que la temperatura exterior.
Recirculación de aire
Con la recirculación de aire conectada se evita que entre aire
contaminado del exterior al interior del vehículo.
–Pulse la tecla ⇒página 158, fig. 111 para conectar o
desconectar la recirculación de aire. Está conectada si en el
display aparece el símbolo
.
Con la recirculación de aire conectada se evita que los malos olores del exte-
rior, por ejemplo, al atravesar un túnel o en un atasco, penetren en el habitá-
culo.
Con bajas temperaturas en el exterior, la recirculación de aire aumenta la
potencia de calefacción, ya que es el aire del habitáculo el que se calienta y
no el exterior. Con altas temperaturas en el exterior,
la recirculación de aire aumenta la
potencia de refrigeración, ya que es el aire del habitáculo el que se refresca
y no el exterior.
Por motivos de seguridad, no es posible conectar la recirculación de aire
cuando se ajuste el regulador de la di stribución de aire hacia el parabrisas
.
¡ATENCIÓN!
Con la recirculación de aire conectada no entra aire fresco del exterior en el
habitáculo. Además, si el refrigerador está desconectado, los cristales
pueden empañarse rápidamente. Por este motivo, no deje conectada la
recirculación de aire demasiado tiempo (peligro de accidente).
Observaciones generales
El filtro de impurezas
Mediante este filtro (filtro de partículas y de carbón activo) se retienen o
reducen las impurezas del aire exterior (p. ej., el polvo o el polen).
El filtro de impurezas debe cambiarse según los intervalos previstos en el
Plan de Asistencia Técnica, para que no disminuya el rendimiento del clima-
tizador.
Si el filtro deja de funcionar correctamente antes de lo previsto, por circular
por zonas donde el aire exterior está muy contaminado, realícese el cambio
también entre los intervalos previstos.
¡Cuidado!
•Cuando tenga la impresión de que se ha averiado el climatizador, desco-
néctelo pulsando la tecla para evitar posibles daños y acuda a un taller
especializado para que revisen el sistema.
A10

ECON
A2
ECON
s2sc.2.book Seite 159 Dienstag, 18. Juli 2006 3:39 15
