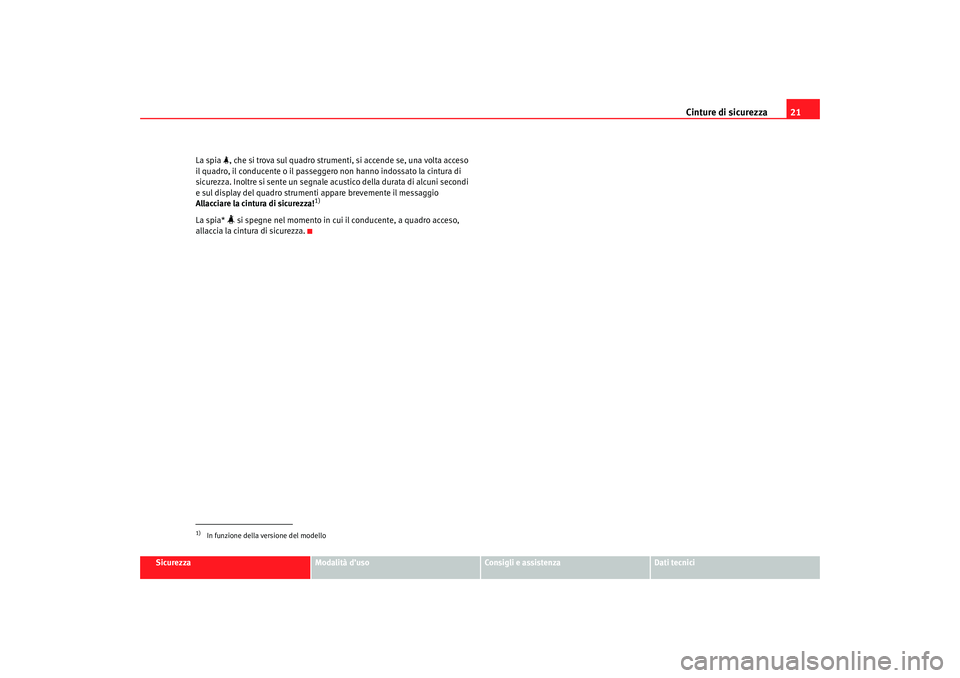

Cinture di sicurezza21
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
La spia 
, che si trova sul quadro strumenti, si accende se, una volta acceso
il quadro, il conducente o il passeggero non hanno indossato la cintura di
sicurezza. Inoltre si sente un segnale acustico della durata di alcuni secondi
e sul display del quadro strumenti appare brevemente il messaggio
Allacciare la cintura di sicurezza!
1)
La spia*
 si spegne nel momento in cui il conducente, a quadro acceso,
allaccia la cintura di sicurezza.
1)In funzione della versione del modello
alteaXL_0206_italiano Seite 21 Dienstag, 1. August 2006 5:55 17

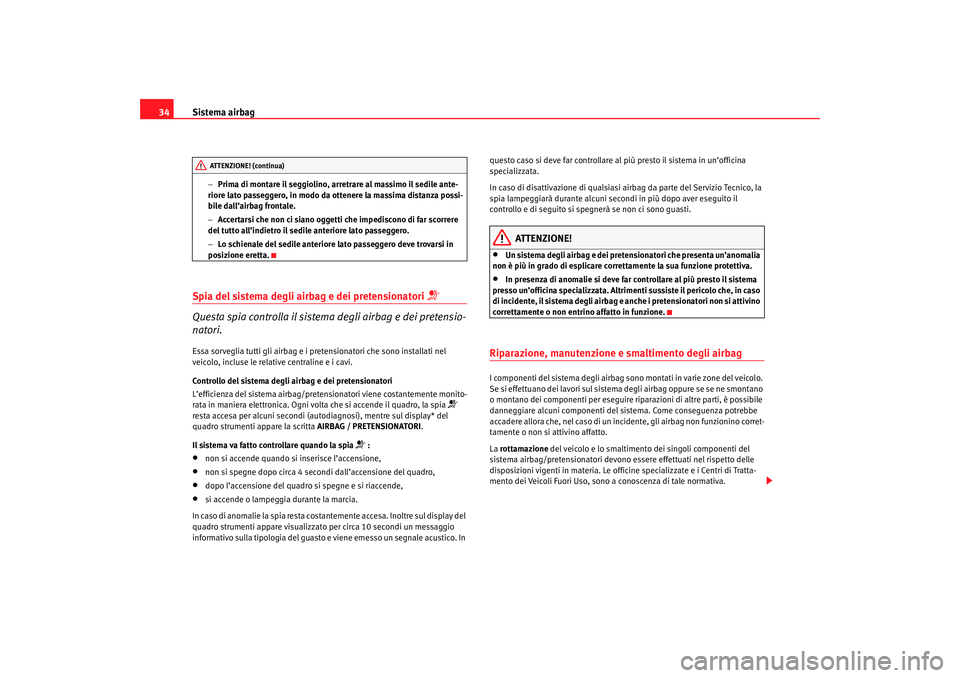

Sistema airbag
34
− Prima di montare il seggiolino, arretrare al massimo il sedile ante-
riore lato passeggero, in modo da ottenere la massima distanza possi-
bile dall’airbag frontale.
− Accertarsi che non ci siano oggetti che impediscono di far scorrere
del tutto all’indietro il sedile anteriore lato passeggero.
− Lo schienale del sedile anteriore lato passeggero deve trovarsi in
posizione eretta.
Spia del sistema degli airbag e dei pretensionatori

Questa spia controlla il sistema degli airbag e dei pretensio-
natori.Essa sorveglia tutti gli airbag e i pretensionatori che sono installati nel
veicolo, incluse le relative centraline e i cavi.
Controllo del sistema degli airbag e dei pretensionatori
L’efficienza del sistema airbag/pretensionatori viene costantemente monito-
rata in maniera elettronica. Ogni volta che si accende il quadro, la spia

resta accesa per alcuni secondi (autodiagnosi), mentre sul display* del
quadro strumenti a ppare la scritta AIRBAG / PRETENSIONATORI .
Il sistema va fatto controllare quando la spia
 :
•
non si accende quando si inserisce l’accensione,
•
non si spegne dopo circa 4 secondi dall’accensione del quadro,
•
dopo l’accensione del quadro si spegne e si riaccende,
•
si accende o lampeggia durante la marcia.
In caso di anomalie la spia resta costantemente accesa. Inoltre sul display del
quadro strumenti appare visualizzato per circa 10 secondi un messaggio
informativo sulla ti pologia del guasto e viene emesso un segnale acustico. In questo caso si deve far controllare al
più presto il sistema in un’officina
specializzata.
In caso di disattivazione di qualsiasi airbag da parte del Servizio Tecnico, la
spia lampeggiarà durante alcuni secondi in più dopo aver eseguito il
controllo e di seguito si spe gnerà se non ci sono guasti.
ATTENZIONE!
•
Un sistema degli airbag e dei pretensionatori che presenta un’anomalia
non è più in grado di esplicare correttamente la sua funzione protettiva.
•
In presenza di anomalie si deve far controllare al più presto il sistema
presso un’officina specializzata. Altrimen ti sussiste il pericolo che, in caso
di incidente, il sistema degli airbag e anche i pretensionatori non si attivino
correttamente o non entrino affatto in funzione.
Riparazione, manutenzione e smaltimento degli airbagI componenti del sistema degli airbag sono montati in varie zone del veicolo.
Se si effettuano dei lavori sul sistema degli airbag oppure se se ne smontano
o montano dei componenti per eseguire ri parazioni di altre parti, è possibile
danneggiare alcuni componenti del sistema. Come conseguenza potrebbe
accadere allora che, nel caso di un in cidente, gli airbag non funzionino corret-
tamente o non si attivino affatto.
La rottamazione del veicolo e lo smaltimento dei singoli componenti del
sistema airbag/pretensionatori devono essere effettuati nel rispetto delle
disposizioni vigenti in materia. Le officine specializzate e i Centri di Tratta-
mento dei Veicoli Fuori Uso, sono a conoscenza di tale normativa.
ATTENZIONE! (continua)
alteaXL_0206_italiano Seite 34 Dienstag, 1. August 2006 5:55 17

Strumentazione57
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

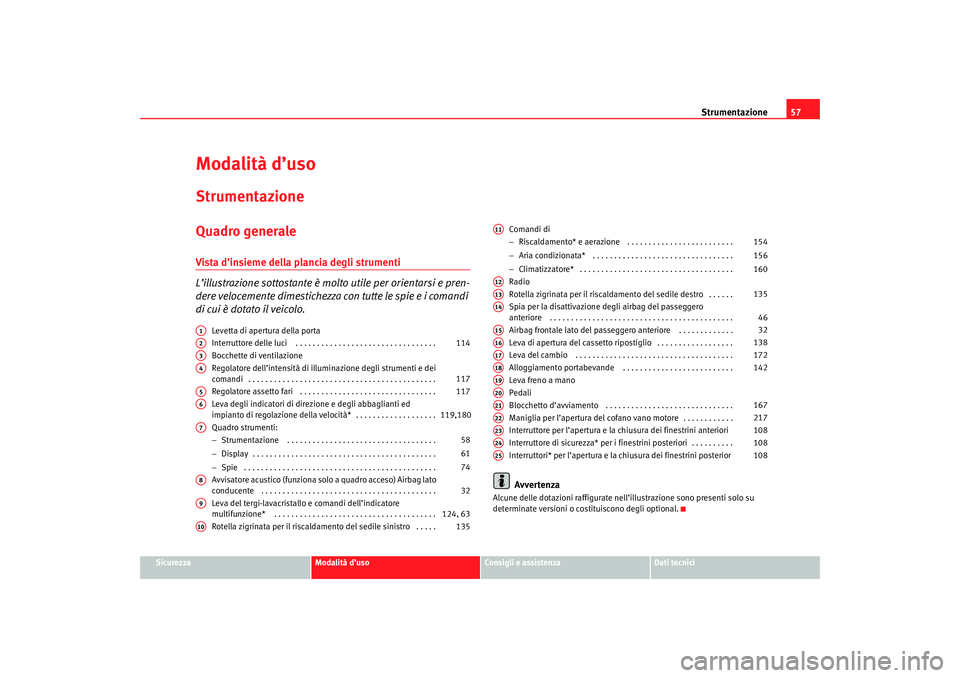

Modalità d’usoStrumentazioneQuadro generaleVista d’insieme della plancia degli strumenti
L’illustrazione sottostante è molto utile per orientarsi e pren-
dere velocemente dimestichezza con tutte le spie e i comandi
di cui è dotato il veicolo.
Levetta di apertura della porta
Interruttore delle luci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bocchette di ventilazione
Regolatore dell’intensità di il luminazione degli strumenti e dei
comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regolatore assetto fari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Leva degli indicatori di dire zione e degli abbaglianti ed
impianto di regolazione della velocità* . . . . . . . . . . . . . . . . . . .
Quadro strumenti:
− Strumentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Spie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Avvisatore acustico (funziona solo a quadro acceso) Airbag lato
conducente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Leva del tergi-lavacristallo e comandi dell’indicatore
multifunzione* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rotella zigrinata per il riscaldamento del sedile sinistro . . . . . Comandi di
−
Riscaldamento* e aerazione . . . . . . . . . . . . . . . . . . . . . . . . .
− Aria condizionata* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatizzatore* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Radio
Rotella zigrinata per il riscalda mento del sedile destro . . . . . .
Spia per la disattivazione degli airbag del passeggero
anteriore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Airbag frontale lato del passeggero anteriore . . . . . . . . . . . . .
Leva di apertura del cassetto ripostiglio . . . . . . . . . . . . . . . . . .
Leva del cambio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alloggiamento portabevande . . . . . . . . . . . . . . . . . . . . . . . . . .
Leva freno a mano
Pedali
Blocchetto d’avviamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Maniglia per l’apertura del cofano vano motore . . . . . . . . . . . .
Interruttore per l’apertura e la chiusura dei finestrini anteriori
Interruttore di sicurezza* per i finestrini posteriori . . . . . . . . . .
Interruttori* per l’apertura e la ch iusura dei finestrini posterior
Avvertenza
Alcune delle dotazioni raffigurate nell’illustrazione sono presenti solo su
determinate versioni o costituiscono degli optional.
A1A2
114
A3A4
117
A5
117
A6
119,180
A7
58
61
74
A8
32
A9
124, 63
A10
135
A11
154
156
160
A12A13
135
A14
46
A15
32
A16
138
A17
172
A18
142
A19A20A21
167
A22
217
A23
108
A24
108
A25
108
alteaXL_0206_italiano Seite 57 Dienstag, 1. August 2006 5:55 17

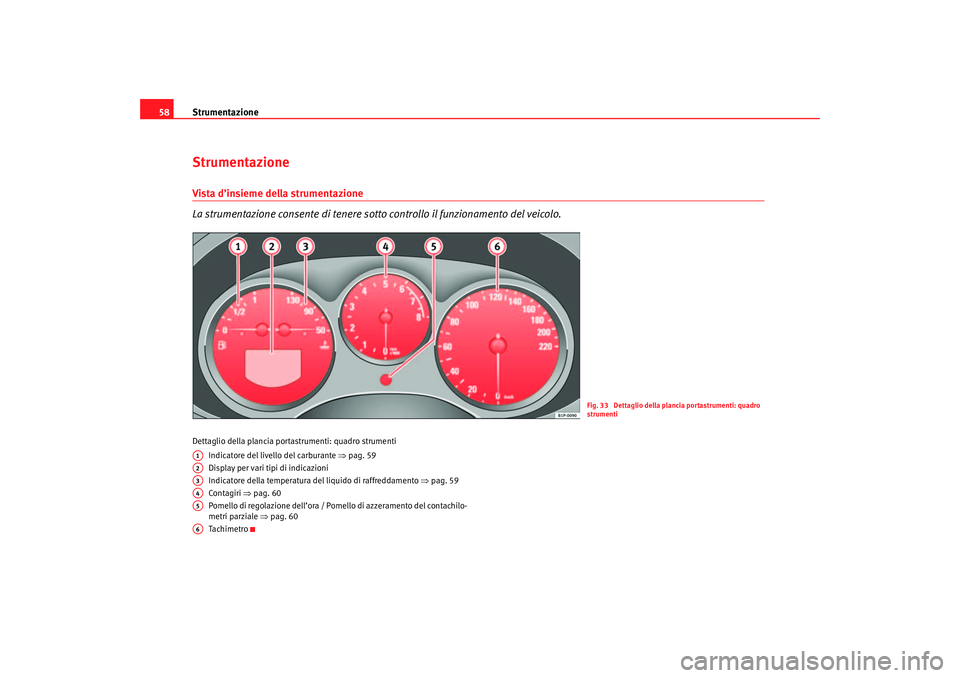

Strumentazione
58StrumentazioneVista d’insieme della strumentazione
La strumentazione consente di tenere so tto controllo il funzionamento del veicolo.Dettaglio della plancia portastrumenti: quadro strumenti
Indicatore del livello del carburante ⇒ pag. 59
Display per vari tipi di indicazioni
Indicatore della temperatura del liquido di raffreddamento ⇒pag. 59
Contagiri ⇒pag. 60
Pomello di regolazione dell’ora / Pomello di azzeramento del contachilo-
metri parziale ⇒ pag. 60
Tachimetro
Fig. 33 Dettaglio della plancia portastrumenti: quadro
strumenti
A1A2A3A4A5A6
alteaXL_0206_italiano Seite 58 Dienstag, 1. August 2006 5:55 17

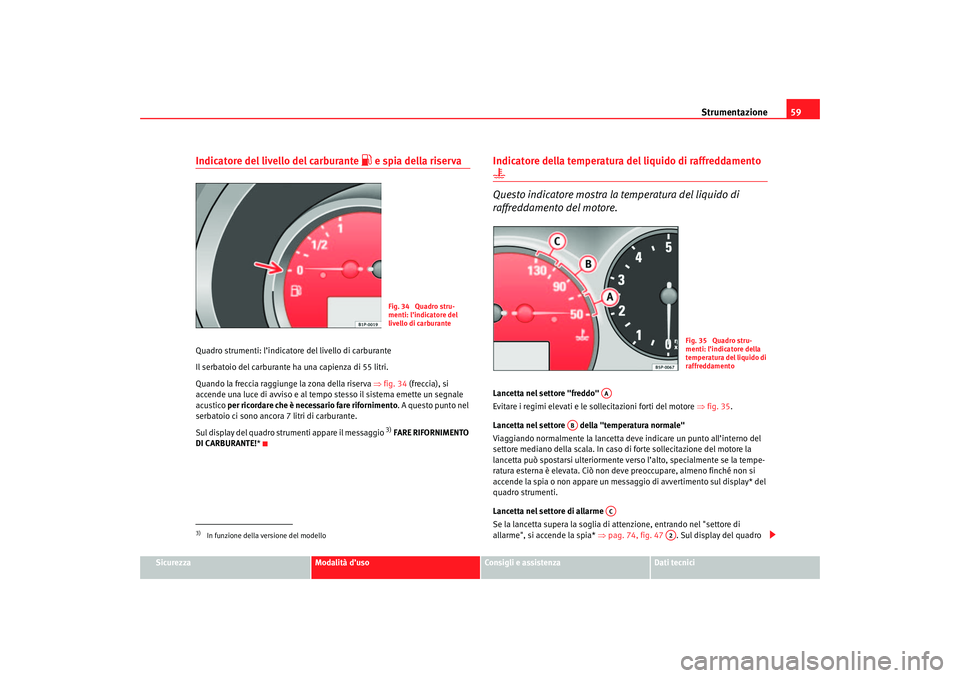

Strumentazione59
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Indicatore del livello del carburante
 e spia della riserva
Quadro strumenti: l’indicato re del livello di carburante
Il serbatoio del carburante ha una capienza di 55 litri.
Quando la freccia raggiunge la zona della riserva ⇒fig. 34 (freccia), si
accende una luce di avviso e al tempo stesso il sistema emette un segnale
acustico per ricordare che è necessario fare rifornimento . A questo punto nel
serbatoio ci sono ancora 7 litri di carburante.
Sul display del quadro stru menti appare il messaggio
3) FARE RIFORNIMENTO
DI CARBURANTE! *
Indicatore della temperatura del liquido di raffreddamento 

Questo indicatore mostra la temperatura del liquido di
raffreddamento del motore.
Lancetta nel settore "freddo"
Evitare i regimi elevati e le sollecitazioni forti del motore ⇒fig. 35 .
Lancetta nel settore della "temperatura normale"
Viaggiando normalmente la lancetta deve indicare un punto all’interno del
settore mediano della scala. In caso di forte sollecitazione del motore la
lancetta può spostarsi ulteriormente verso l’alto, specialmente se la tempe-
ratura esterna è elevata. Ciò non deve preoccupare, almeno finché non si
accende la spia o non appare un messaggio di avvertimento sul display* del
quadro strumenti.
Lancetta nel settore di allarme
Se la lancetta supera la soglia di attenzione, entrando nel "settore di
allarme", si accende la spia* ⇒pag. 74, fig. 47 . Sul display del quadro
3)In funzione della versione del modello
Fig. 34 Quadro stru-
menti: l’indicatore del
livello di carburante
Fig. 35 Quadro stru-
menti: l’indicatore della
temperatura del liquido di
raffreddamento
AA
AB
AC
A2
alteaXL_0206_italiano Seite 59 Dienstag, 1. August 2006 5:55 17

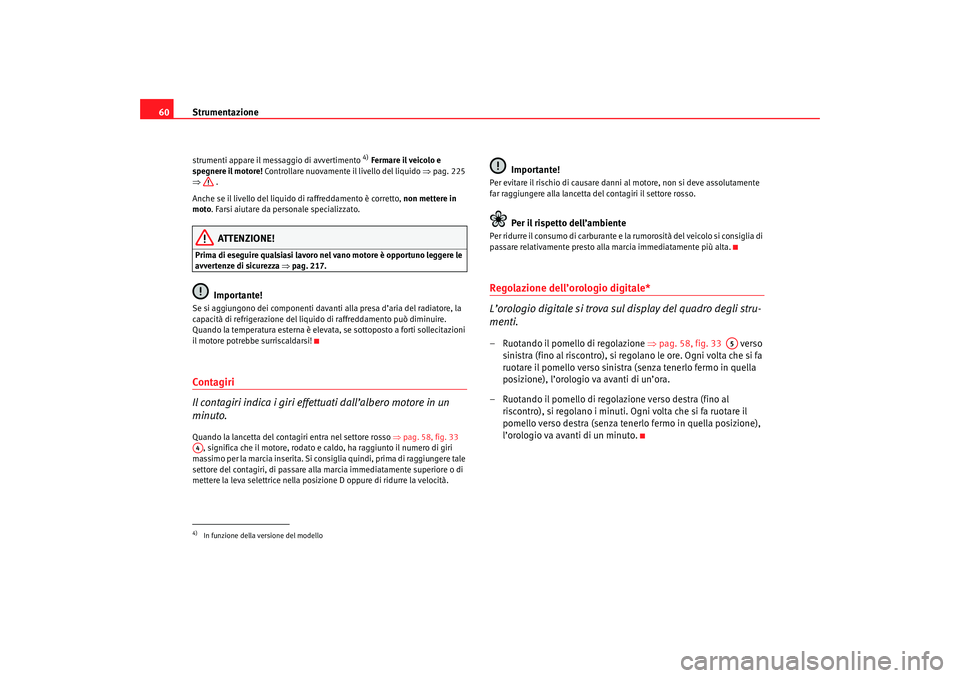

Strumentazione
60strumenti appare il me ssaggio di avvertimento
4) Fermare il veicolo e
spegnere il motore! Controllare nuovamente il livello del liquido ⇒pag. 225
⇒ .
Anche se il livello del liquido di raffreddamento è corretto, non mettere in
moto . Farsi aiutare da personale specializzato.
ATTENZIONE!
Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leggere le
avvertenze di sicurezza ⇒ pag. 217.
Importante!
Se si aggiungono dei componenti davanti alla presa d’aria del radiatore, la
capacità di refrigerazione del liquido di raffreddamento può diminuire.
Quando la temperatura esterna è elevata, se sottoposto a forti sollecitazioni
il motore potrebbe surriscaldarsi!Contagiri
Il contagiri indica i giri effettuati dall’albero motore in un
minuto.Quando la lancetta del contagiri entra nel settore rosso ⇒pag. 58, fig. 33
, significa che il motore, rodato e caldo, ha raggiunto il numero di giri
massimo per la marcia inserita. Si consiglia quindi, prima di raggiungere tale
settore del contagiri, di passare alla marcia immediatamente superiore o di
mettere la leva selettrice nella posizi one D oppure di ridurre la velocità.
Importante!
Per evitare il rischio di causare danni al motore, non si deve assolutamente
far raggiungere alla lancetta del contagiri il settore rosso.
Per il rispetto dell’ambiente
Per ridurre il consumo di carburante e la rumorosità del veicolo si consiglia di
passare relativamente presto alla marcia immediatamente più alta.Regolazione dell’orologio digitale*
L’orologio digitale si trova sul display del quadro degli stru-
menti.– Ruotando il pomello di regolazione ⇒pag. 58, fig. 33 verso
sinistra (fino al riscontro), si rego lano le ore. Ogni volta che si fa
ruotare il pomello verso sinistra (senza tenerlo fermo in quella
posizione), l’orologio va avanti di un’ora.
– Ruotando il pomello di regolazione verso destra (fino al riscontro), si regolano i minuti. Ogni volta che si fa ruotare il
pomello verso destra (senza tenerlo fermo in quella posizione),
l’orologio va avanti di un minuto.
4)In funzione della versione del modelloA4
A5
alteaXL_0206_italiano Seite 60 Dienstag, 1. August 2006 5:55 17

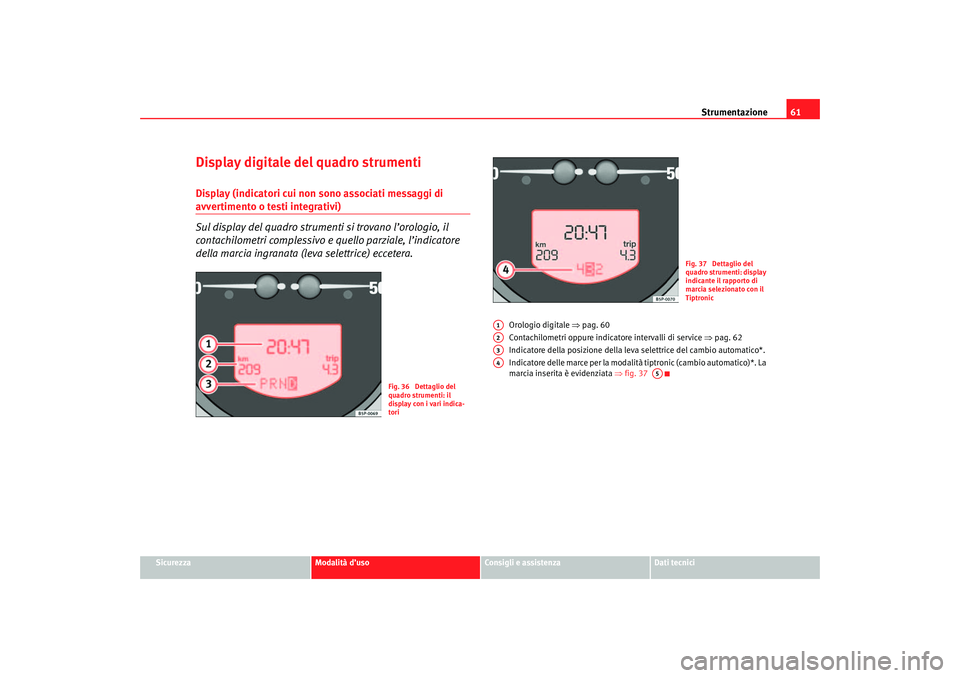

Strumentazione61
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Display digitale del quadro strumentiDisplay (indicatori cui non sono associati messaggi di avvertimento o testi integrativi)
Sul display del quadro strumenti si trovano l’orologio, il
contachilometri complessivo e quello parziale, l’indicatore
della marcia ingranata (leva selettrice) eccetera.
Orologio digitale ⇒pag. 60
Contachilometri oppure indicatore intervalli di service ⇒pag. 62
Indicatore della posizione della leva selettrice del cambio automatico*.
Indicatore delle marce per la modalità tiptronic (cambio automatico)*. La
marcia inserita è evidenziata ⇒fig. 37
Fig. 36 Dettaglio del
quadro strumenti: il
display con i vari indica-
tori
Fig. 37 Dettaglio del
quadro strumenti: display
indicante il rapporto di
marcia selezionato con il
Tiptronic
A1A2A3A4
A5
alteaXL_0206_italiano Seite 61 Dienstag, 1. August 2006 5:55 17
