2006 Hyundai Sonata instrument panel

1COMPONENTES DE SU HYUNDAI
54PANEL DE INSTRUMENTOS E INDICADOR DE LUCES
B260B01NF-GYT Tipo A
B260B01NF-1

1
COMPONENTES DE SU HYUNDAI
63
B260B01JM-AYT Indicador de Advertencia de Funcionamiento (SRI)del Sistema de SujeciónSuplementario (SRS)
El indicador de aviso de servicio SRS (SRI) se enciende unos 6 segundos tras girar la llave a la posición "ON" otras arrancar el motor y luego se apaga. Este testigo se enciende también cuando el SRS no funciona correctamente. Si el SRI no se enciende o si permanece encedidotras encenderse unos 6 segundos al girar la llave a la posición "ON" o tras arrancar el motor, o si se enciendedurante la conducción, haga revisar el SRS en un taller autorizado Hyundai.
B260K01S-AYT Testigo de advertencia de la puerta trasera abierta
Esta luz sólo se apaga cuando la tapa de maleta está completamente cerrada.
B260U01TB-GYT Testigo indicador del
inmovilizador
Este testigo se enciende durante unos segundos al girar la llave de encendidoa la posición de arranque. Arranque el motor. El testigo se apaga una vez el motor esté en marcha. Si el testigo seapaga antes de arrancar el motor, gire la llave a la posición de bloqueo y vuelva a arrancar el motor. Si estetestigo parpadea durante unos 5 segundos al girar la llave de encendido a la posición de arranque, ello es indiciode un fallo en el sistema inmovilizador. En ese caso, véase lo indicado acerca del procedimiento a seguir para laconducción de emergencia (ver página 1-5) o consulte con su taller Hyundai.B260Q02NF-GYT Testigo indicador de CRUCERO(si está instalado)
El testigo indicador del control de crucero activado se ilumina en el panel de mandos cuando se tira el interruptordel control de crucero "ON/OFF" en el volante. El testigo indicador no se ilumina si sevuelve a tirar el interruptor de control de crucero "ON/OFF". Consulte la información referente al control decrucero en la página 1-107.
B260R01NF-GYT Testigo indicador de SET (si está instalado)
El testigo indicador SET en el cuadro de instrumentos se ilumina cuando sepulsa "COAST/SET" o "RES/ACCEL". El testigo indicador SET no se ilumina cuando se pulsa el interruptor de con-trol de crucero "CANCEL" o se desactiva el sistema. Véase la página 1-108, "Para cancelar la velocidad decrucero".

1
COMPONENTES DE SU HYUNDAI
75
NOTA:
o No coloque ningún objeto sobre
el sensor situado en el panel de instrumentos para facilitar el buen funcionamiento del sistema de luzautomática.
o No limpie el sensor con
limpiacristales.
o Si el parabrisas de su vehículo es de cristal tintado o con otro tipode revestimiento, ello puedeafectar negativamente el funcionamiento del sistema de la luz automática.
Sensor de la luz automática
B340G02NF
INTERRUPTOR DE LUZ ANTINIEBLA
B360B01Y-GYT INTERRUPTOR DE LUZ ANTINIEBLA DELANTERA Para encender el alumbrado antiniebla delantero situar el interruptor en posición "ON". Se encenderán cuando seanactivadas las luces del alumbrado de carretera.
B360B02NFB360A01NF
B360A01Y-GYT INTERRUPTOR DE LA LUZ ANTINIEBLA TRASERA Para encender las luces antinieblas traseras, pulse el interruptor. Seencenderán cuando el interruptor de los faros està en la segunda posición y la llave està en la posición "ON".

1
COMPONENTES DE SU HYUNDAI
103
Para condiciones de carga distintas a las mencionadas abajo, ajuste laposición del interruptor de manera que el nivel del haz de luz sea el más cercano a las condiciones obtenidas deacuerdo al cuadro.PILOTO AUTOMÁTICO
B660A01S-GYT (Si está instalado) Este dispositivo controla de la velocidad del vehículo para su comodidad, cuando conduzca en autopistas. Estesistema está diseñado para funcionar a velocidades por encima de 25 millas o 40 kilómetros por hora.
Posición del
interruptor 0
0 1 2
3
Condición de carga Conductor sólo Conductor + Pasajerodelantero Lleno de pasajeros (incluido el conductor)Lleno de pasajeros (incluido el conductor) + Compartimento deequipaje lleno (o remolque de un trailer liviano)Conductor + Compartimento de Equipaje lleno(o remolque de trailer a capacidad máxima)
B660B02NF-GYT Para ajustar la velocidad de crucero
1. Tire sobre el interruptor ON/OFF del control de crucero. Se iluminará el testigo luminoso "CRUISE" en elpanel de instrumento. Con esto se activa el sistema.
2. Acelerar hasta alcanzar la velocidad de crucero deseada, superior a 40km/h (25 mph). B660A01NF

6
MANTENGALO USTED MISMO
17
!
PRECAUCIÓN:
Cuando reemplace un fusible mae- stro, nunca use otra cosa que no sea un fusible maestro, con elmismo rango de amperios o menor que el que corresponde. Nunca use un trozo de alambre o un fus-ible de más amperios como fus- ible maestro. Esto puede causar serios daños incluso un incendio.

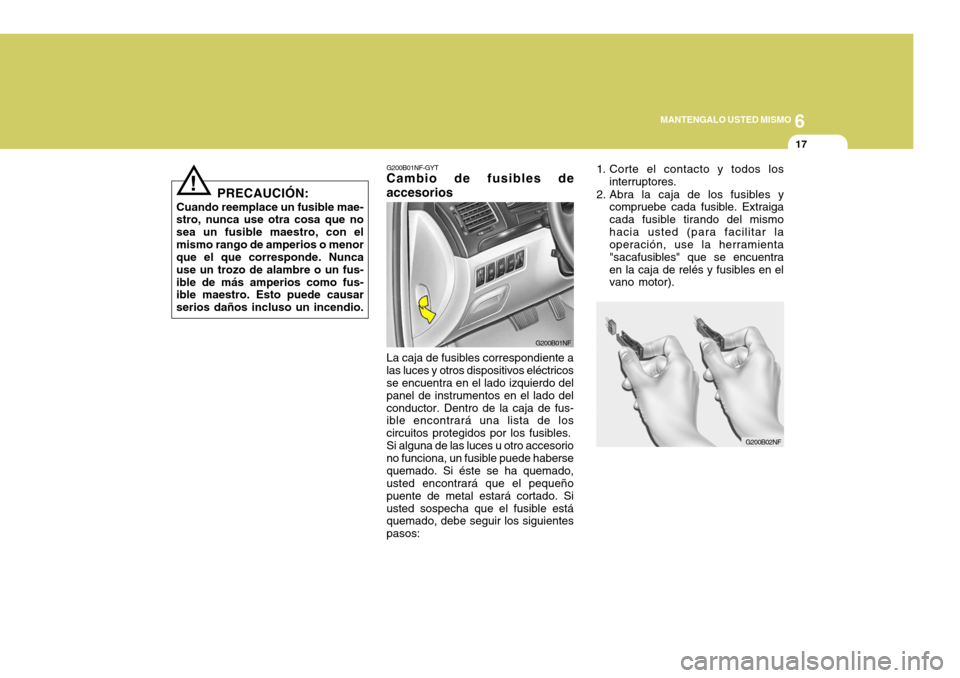

G200B01NF-GYT Cambio de fusibles de accesorios
G200B01NF
La caja de fusibles correspondiente a las luces y otros dispositivos eléctricos se encuentra en el lado izquierdo del panel de instrumentos en el lado delconductor. Dentro de la caja de fus- ible encontrará una lista de los circuitos protegidos por los fusibles.Si alguna de las luces u otro accesoriono funciona, un fusible puede habersequemado. Si éste se ha quemado, usted encontrará que el pequeño puente de metal estará cortado. Siusted sospecha que el fusible está quemado, debe seguir los siguientes pasos:
G200B02NF
1. Corte el contacto y todos los
interruptores.
2. Abra la caja de los fusibles y compruebe cada fusible. Extraiga cada fusible tirando del mismohacia usted (para facilitar la operación, use la herramienta "sacafusibles" que se encuentraen la caja de relés y fusibles en el vano motor).

10
