30 60 90 120 150 180

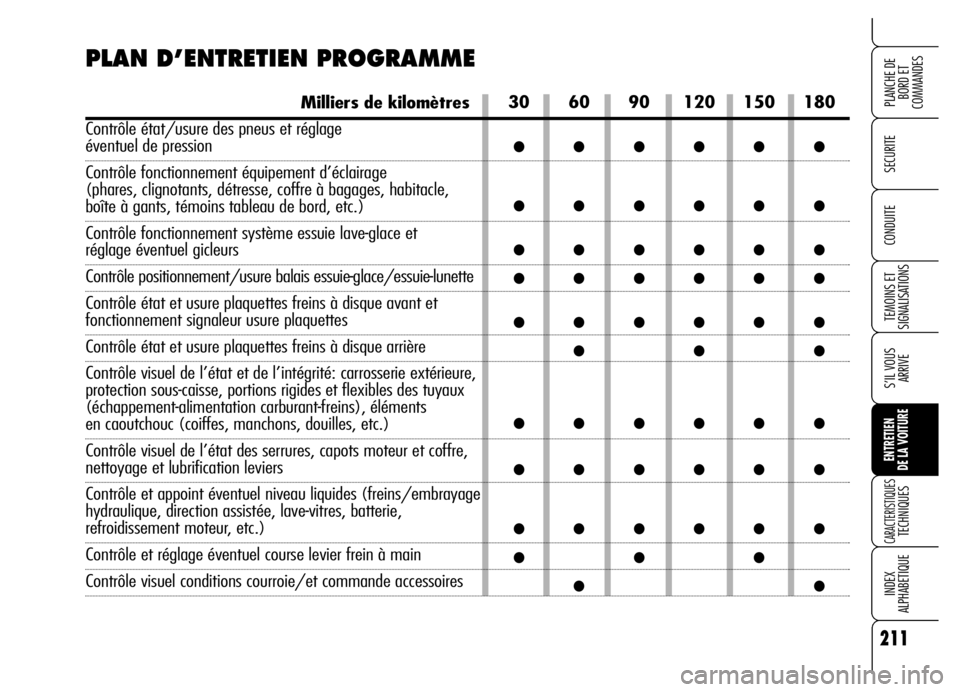

PLAN D’ENTRETIEN PROGRAMME
Milliers de kilomètres
Contrôle état/usure des pneus et réglage
éventuel de pression
Contrôle fonctionnement équipement d’éclairage
(phares, clignotants, détresse, coffre à bagages, habitacle,
boîte à gants, témoins tableau de bord, etc.)
Contrôle fonctionnement système essuie lave-glace et
réglage éventuel gicleurs
Contrôle positionnement/usure balais essuie-glace/essuie-lunette
Contrôle état et usure plaquettes freins à disque avant et
fonctionnement signaleur usure plaquettes
Contrôle état et usure plaquettes freins à disque arrière
Contrôle visuel de l’état et de l’intégrité: carrosserie extérieure,
protection sous-caisse, portions rigides et flexibles des tuyaux
(échappement-alimentation carburant-freins), éléments
en caoutchouc (coiffes, manchons, douilles, etc.)
Contrôle visuel de l’état des serrures, capots moteur et coffre,
nettoyage et lubrification leviers
Contrôle et appoint éventuel niveau liquides (freins/embrayage
hydraulique, direction assistée, lave-vitres, batterie,
refroidissement moteur, etc.)
Contrôle et réglage éventuel course levier frein à main
Contrôle visuel conditions courroie/et commande accessoires

212
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
212

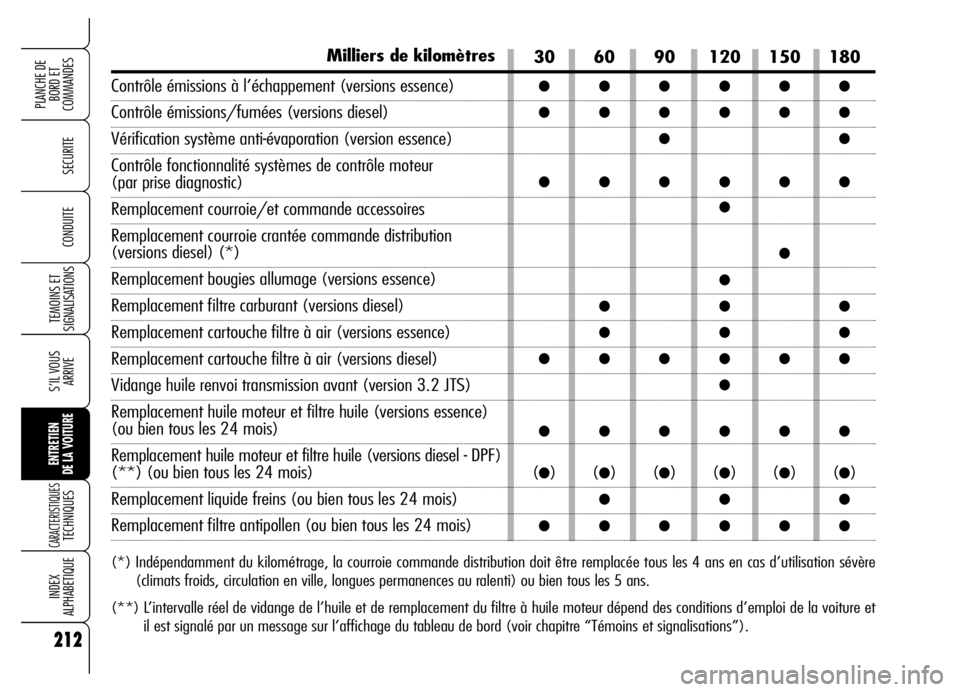

Milliers de kilomètres
Contrôle émissions à l’échappement (versions essence)
Contrôle émissions/fumées (versions diesel)
Vérification système anti-évaporation (version essence)
Contrôle fonctionnalité systèmes de contrôle moteur
(par prise diagnostic)
Remplacement courroie/et commande accessoires
Remplacement courroie crantée commande distribution
(versions diesel) (*)
Remplacement bougies allumage (versions essence)
Remplacement filtre carburant (versions diesel)
Remplacement cartouche filtre à air (versions essence)
Remplacement cartouche filtre à air (versions diesel)
Vidange huile renvoi transmission avant (version 3.2 JTS)
Remplacement huile moteur et filtre huile (versions essence)
(ou bien tous les 24 mois)
Remplacement huile moteur et filtre huile (versions diesel - DPF)
(**) (ou bien tous les 24 mois)
Remplacement liquide freins (ou bien tous les 24 mois)
Remplacement filtre antipollen (ou bien tous les 24 mois)
(*) Indépendamment du kilométrage, la courroie commande distribution doit être remplacée tous les 4 ans en cas d’utilisation sévère
(climats froids, circulation en ville, longues permanences au ralenti) ou bien tous les 5 ans.
(**) L’intervalle réel de vidange de l’huile et de remplacement du filtre à huile moteur dépend des conditions d’emploi de la voiture et
il est signalé par un message sur l’affichage du tableau de bord (voir chapitre “Témoins et signalisations”).
30 60 90 120 150 180












()()()()()()



213
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

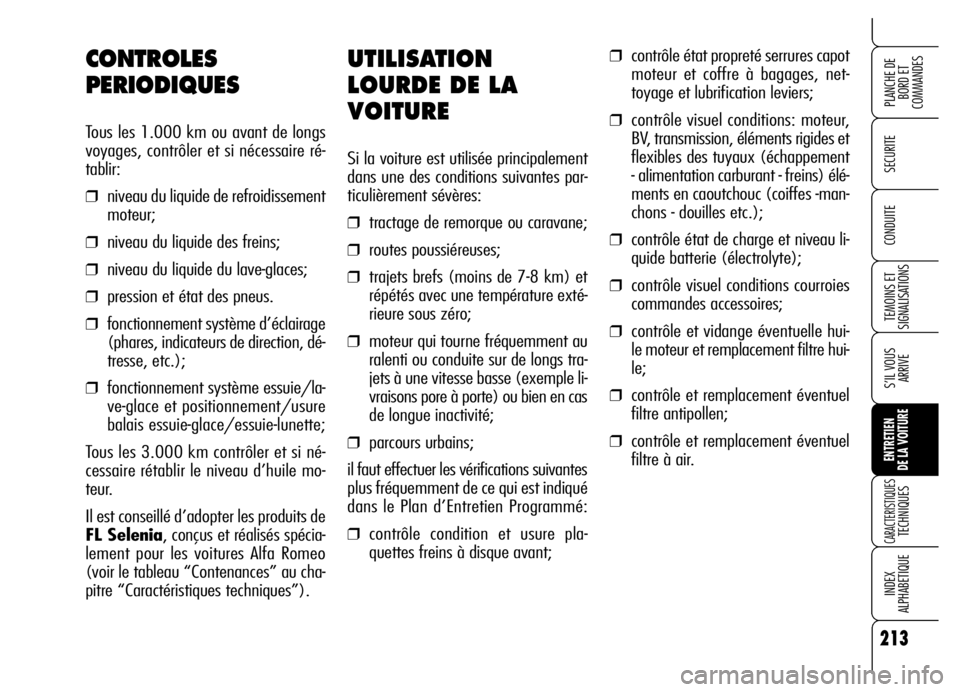

UTILISATION
LOURDE DE LA
VOITURE
Si la voiture est utilisée principalement
dans une des conditions suivantes par-
ticulièrement sévères:
❒tractage de remorque ou caravane;
❒routes poussiéreuses;
❒trajets brefs (moins de 7-8 km) et
répétés avec une température exté-
rieure sous zéro;
❒moteur qui tourne fréquemment au
ralenti ou conduite sur de longs tra-
jets à une vitesse basse (exemple li-
vraisons pore à porte) ou bien en cas
de longue inactivité;
❒parcours urbains;
il faut effectuer les vérifications suivantes
plus fréquemment de ce qui est indiqué
dans le Plan d’Entretien Programmé:
❒contrôle condition et usure pla-
quettes freins à disque avant;
❒contrôle état propreté serrures capot
moteur et coffre à bagages, net-
toyage et lubrification leviers;
❒contrôle visuel conditions: moteur,
BV, transmission, éléments rigides et
flexibles des tuyaux (échappement
- alimentation carburant - freins) élé-
ments en caoutchouc (coiffes -man-
chons - douilles etc.);
❒contrôle état de charge et niveau li-
quide batterie (électrolyte);
❒contrôle visuel conditions courroies
commandes accessoires;
❒contrôle et vidange éventuelle hui-
le moteur et remplacement filtre hui-
le;
❒contrôle et remplacement éventuel
filtre antipollen;
❒contrôle et remplacement éventuel
filtre à air.
CONTROLES
PERIODIQUES
Tous les 1.000 km ou avant de longs
voyages, contrôler et si nécessaire ré-
tablir:
❒niveau du liquide de refroidissement
moteur;
❒niveau du liquide des freins;
❒niveau du liquide du lave-glaces;
❒pression et état des pneus.
❒fonctionnement système d’éclairage
(phares, indicateurs de direction, dé-
tresse, etc.);
❒fonctionnement système essuie/la-
ve-glace et positionnement/usure
balais essuie-glace/essuie-lunette;
Tous les 3.000 km contrôler et si né-
cessaire rétablir le niveau d’huile mo-
teur.
Il est conseillé d’adopter les produits de
FL Selenia, conçus et réalisés spécia-
lement pour les voitures Alfa Romeo
(voir le tableau “Contenances” au cha-
pitre “Caractéristiques techniques”).

Appoint huile moteur
Si le niveau d’huile avoisine ou est au-
dessous du repère MIN, faire l’appoint
d’huile à travers le goulot de remplis-
sage B, jusqu’au repère MAX. Le ni-
veau d’huile ne doit jamais dépasser le
repère MAX.
ATTENTION Au cas où le niveau de
l’huile moteur, à la suite d’un contrôle
régulier, se trouve au-dessus du niveau
MAX, il faut s’adresser aux Services
Agréés Alfa Romeo pour rétablir correc-
tement ce niveau.
ATTENTION Après avoir effectué l’ap-
point ou la vidange d’huile, avant d’en
vérifier le niveau, faire tourner le moteur
pendant quelques secondes et attendre
quelques minutes après l’arrêt.
217
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Consommation d’huile moteur
A titre indicatif, la consommation maxi
d’huile moteur est de 400 grammes
chaque 1000 km.
Pendant la première période d’utilisation
de la voiture, le moteur se trouve en
phase d’ajustement, par conséquent les
consommations d’huile moteur peuvent
être considérées comme stabilisées
après avoir parcouru les premiers
5.000÷6.000 km.
ATTENTIONLa consommation de
l’huile moteur dépend de la manière de
conduire et des conditions d’utilisation
de la voiture.
ATTENTIONNe pas ajouter d’huile
aux caractéristiques différentes de celles
de l’huile déjà présente dans le moteur.
Lorsque le moteur est
chaud, agir à l’intérieur
du compartiment moteur avec
énormément de prudence:
risques de brûlures. Se rappe-
ler que, lorsque le moteur est
chaud, le ventilateur électrique
peut s’enclencher: risque de lé-
sions. Attention aux écharpes,
cravates et vêtements flot-
tants: ils pourraient être en-
traînés par les organes en
mouvement.
ATTENTION
L’huile moteur, comme
aussi le filtre à huile
remplacé, contiennent
des substances polluantes pour
l’environnement. Pour la vidan-
ge de l’huile et le remplacement
des filtres, il est recommandé de
s’adresser aux Services Agréés
Alfa Romeo.

223
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
223
Couleur blanc brillantAppoint électrolyte S’adresser aux Services Agréés
Alfa Romeo
Couleur foncée sans Etat de charge insuffisant Recharger la batterie
zone verte au centre(il est recommandé de s’adresser aux
Services Agréés Alfa Romeo)
Couleur foncée avecNiveau électrolyte et état de charge Aucune action
zone verte au centresuffisants
BATTERIE
La batterie de la voiture est du type à
“Entretien réduit”: dans des conditions
d’utilisation normales, elle ne requiert
pas d’appoint d’électrolyte avec de l’eau
distillée.
CONTROLE
DE L’ETAT DE CHARGE
Il peut être effectué en se servant de l’in-
dicateur optique A-fig. 12et en agis-
sant en fonction de la couleur que l’in-
dicateur peut prendre.
Se rapporter au tableau suivant.
A0F0127mfig. 12
A chaque débranche-
ment/rebranchement de
la batterie attendre au
moins 3 minutes avant de lancer
le moteur, pour permettre à la
centrale du climatiseur de mettre
à zéro la position des actionneurs
électriques qui règlent la tempé-
rature e la distribution de l’air.
ATTENTIONIl est conseillé d’effectuer
le contrôle de l’état de charge de la bat-
terie claque année, de préférence au dé-
but de la saison froide, pour éviter la
possibilité de congélation de l’électro-
lyte. Ce contrôle doit être effectué plus
fréquemment si la voiture est utilisée
surtout sur des parcours brefs, ou bien
si elle est dotée d’utilisateurs à absorp-
tion permanente la clé enlevée, surtout
si ajoutés en après-vente.

228
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
228

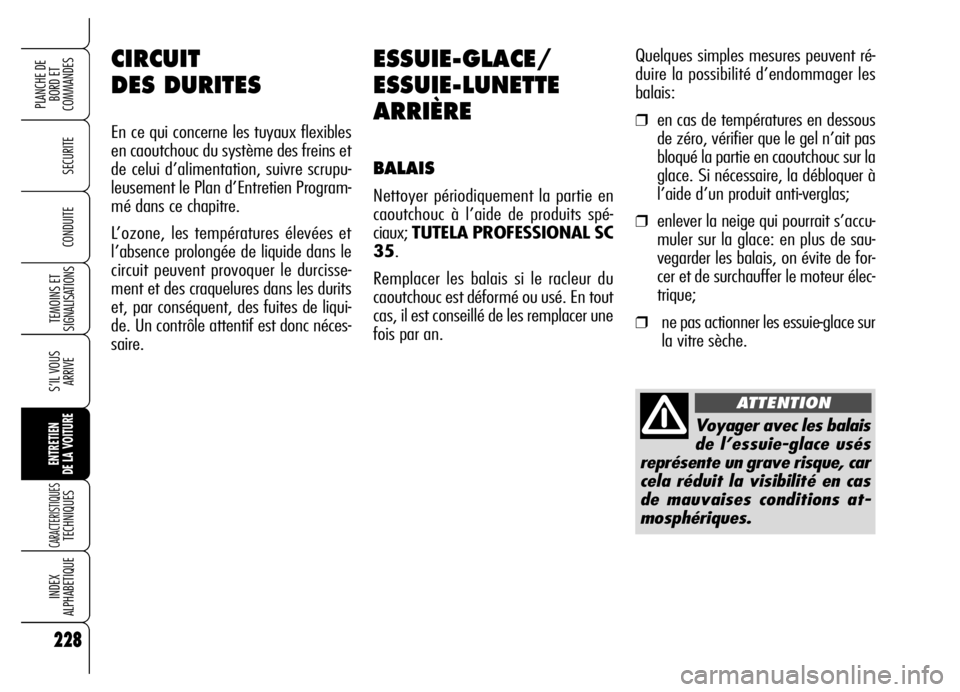

ESSUIE-GLACE/
ESSUIE-LUNETTE
ARRIÈRE
BALAIS
Nettoyer périodiquement la partie en
caoutchouc à l’aide de produits spé-
ciaux; TUTELA PROFESSIONAL SC
35.
Remplacer les balais si le racleur du
caoutchouc est déformé ou usé. En tout
cas, il est conseillé de les remplacer une
fois par an.
CIRCUIT
DES DURITES
En ce qui concerne les tuyaux flexibles
en caoutchouc du système des freins et
de celui d’alimentation, suivre scrupu-
leusement le Plan d’Entretien Program-
mé dans ce chapitre.
L’ozone, les températures élevées et
l’absence prolongée de liquide dans le
circuit peuvent provoquer le durcisse-
ment et des craquelures dans les durits
et, par conséquent, des fuites de liqui-
de. Un contrôle attentif est donc néces-
saire.
Voyager avec les balais
de l’essuie-glace usés
représente un grave risque, car
cela réduit la visibilité en cas
de mauvaises conditions at-
mosphériques.
ATTENTION
Quelques simples mesures peuvent ré-
duire la possibilité d’endommager les
balais:
❒en cas de températures en dessous
de zéro, vérifier que le gel n’ait pas
bloqué la partie en caoutchouc sur la
glace. Si nécessaire, la débloquer à
l’aide d’un produit anti-verglas;
❒enlever la neige qui pourrait s’accu-
muler sur la glace: en plus de sau-
vegarder les balais, on évite de for-
cer et de surchauffer le moteur élec-
trique;
❒ne pas actionner les essuie-glace sur
la vitre sèche.

231
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
231

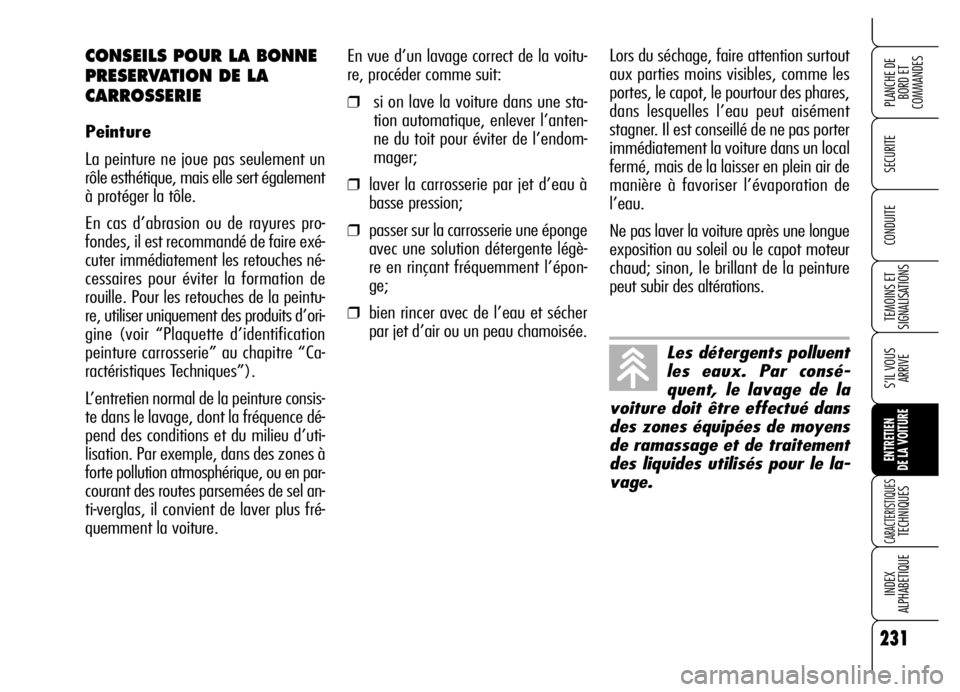

En vue d’un lavage correct de la voitu-
re, procéder comme suit:
❒si on lave la voiture dans une sta-
tion automatique, enlever l’anten-
ne du toit pour éviter de l’endom-
mager;
❒laver la carrosserie par jet d’eau à
basse pression;
❒passer sur la carrosserie une éponge
avec une solution détergente légè-
re en rinçant fréquemment l’épon-
ge;
❒bien rincer avec de l’eau et sécher
par jet d’air ou un peau chamoisée.
CONSEILS POUR LA BONNE
PRESERVATION DE LA
CARROSSERIE
Peinture
La peinture ne joue pas seulement un
rôle esthétique, mais elle sert également
à protéger la tôle.
En cas d’abrasion ou de rayures pro-
fondes, il est recommandé de faire exé-
cuter immédiatement les retouches né-
cessaires pour éviter la formation de
rouille. Pour les retouches de la peintu-
re, utiliser uniquement des produits d’ori-
gine (voir “Plaquette d’identification
peinture carrosserie” au chapitre “Ca-
ractéristiques Techniques”).
L’entretien normal de la peinture consis-
te dans le lavage, dont la fréquence dé-
pend des conditions et du milieu d’uti-
lisation. Par exemple, dans des zones à
forte pollution atmosphérique, ou en par-
courant des routes parsemées de sel an-
ti-verglas, il convient de laver plus fré-
quemment la voiture.
Les détergents polluent
les eaux. Par consé-
quent, le lavage de la
voiture doit être effectué dans
des zones équipées de moyens
de ramassage et de traitement
des liquides utilisés pour le la-
vage.
Lors du séchage, faire attention surtout
aux parties moins visibles, comme les
portes, le capot, le pourtour des phares,
dans lesquelles l’eau peut aisément
stagner. Il est conseillé de ne pas porter
immédiatement la voiture dans un local
fermé, mais de la laisser en plein air de
manière à favoriser l’évaporation de
l’eau.
Ne pas laver la voiture après une longue
exposition au soleil ou le capot moteur
chaud; sinon, le brillant de la peinture
peut subir des altérations.
