SISTEMA EOBD
O sistema EOBD (European On Board
Diagnosis) efectua um diagnóstico con-
tínuo dos componentes relacionados as
emissões presentes no veículo.
Além disso, indica mediante o acendi-
mento da luz avisadora
Uno quadro
de instrumentos (em algumas versões
acompanhada da visualização de uma
mensagem no display) (ver o capítulo
“Luzes avisadoras e mensagens”), a
condição de deterioração dos compo-
nentes.
O objectivo do sistema é aquele de:
❒manter sob controlo a eficiência do
sistema;
❒sinalizar um aumento das emissões
devido a um funcionamento irregu-
lar do veículo;
❒sinalizar a necessidade de substituir
os componentes deteriorados.
Se, ao introduzir a cha-
ve no dispositivo de
arranque, a luz avisado-
ra
Unão se acende ou se, du-
rante a marcha, se acende com
luz fixa ou intermitente dirija-
se o quanto antes aos Serviços
Autorizados Alfa Romeo. A fun-
cionalidade da luz avisadora
U
pode ser verificada mediante
adequadas aparelhagens pelos
agentes de controlo do tráfego.
Respeite as normas em vigor no
País onde se circula.
O sistema dispõe também de um co-
nector, que há interface com a adequa-
da instrumentação, que permite a leitu-
ra dos códigos de erro memorizados na
unidade, junto com uma série de parâ-
metros específicos de diagnósticos e do
funcionamento do motor. Esta verificação
é possível também aos agentes enca-
rregados ao controlo do tráfego.
AVISODepois da eliminação do in-
conveniente, para a verificação completa
do sistema os Serviços Autorizados Alfa
Romeo devem efectuar um teste na ban-
cada de prova e, sempre que fosse ne-
cessário, provas na estrada as quais po-
dem pedir também um longo percurso.

SENSORES DE
ESTACIONAMENTO
(se previstos)
Os sensores de estacionamento forne-
cem ao condutor uma informação de
distância durante a fase de aproximação
a obstáculos próximos ao retro do veí-
culo (versões com 4 sensores traseiros)
ou próximos ao retro e próximos a fren-
te (versões com 4 sensores traseiros e
4 sensores dianteiros).
O sistema constitui uma ajuda a mano-
bra de estacionamento, pois permite a
individuaçção de obstáculos que estão
fora do campo de vista do condutor.
A presença e a distância do obstáculo do
veículo é indicada ao condutor median-
te um sinal acústico variável, a qual fre-
quência depende da distância do obs-
táculo (com a diminuição da distância
do obstáculo corresponde um aumento
da frequência do sinal acústico) e, só
em algumas versões, através da visua-
lização de uma imagem no display (ver
o parágrafo “Sinalizações no display).
118
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
A0E0087mfig. 104
ACTIVAÇÃO
Versão com 4 sensores
Os sensores dianteiros se activam, com
a chave electrónica introduzida no dis-
positivo de arranque, quando se enga-
ta a marcha-atrás ou, em algumas
versões, quando se carrega o botão
A-fig. 104 no plafonier dianteiro com
uma velocidade inferior aos 15 km/h.
Os sensores se desactivam superando a
velocidade de 18 km/h ou, em algu-
mas versões, premendo novamente o
botão se a velocidade estiver abaixo dos
15 km/h A-fig. 104. Se, o sistema
não é activo, nas versões que prevêm o
botão de desactivação, o led no botão
é apagado.Versão com 8 sensores
Os sensores dianteiros e traseiros se ac-
tivam, com a chave electrónica introdu-
zida no dispositivo de arranque, quan-
do se engata a marcha-atrás ou quando
se carrega no botãoA-fig. 104no
plafonier dianteiro com uma velocidade
inferior aos 15 km/h.
Os sensores se desactivam premendo
novamente o botão A-fig. 104se a
velocidade estiver abaixo dos 15 km/h
ou superando a velocidade de 18
km/h. Quando o sistema não é activo,
o led no botão é apagado.
Quando os sensores estão activados, o
sistema inicia a emitir sinais acústicos
pelos sinalizadores dianteiros ou trasei-
ros tão logo é detectado um obstáculo,
com uma frequência crescente com o
aproximar-se do obstáculo.
Quando o obstáculo se encontra a uma
distância inferior a cerca de 30 cm, o som
emitido é contínuo. Em base da posição
do obstáculo (na frente ou atrás) o som
é emitido pelos correspondentes sinali-
zadores acústicos (dianteiro ou traseiro).
De qualquer modo, é indicado o obstá-
culo mais próximo ao veículo.

120
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
CAMPO DE ACÇÃO
DOS SENSORES
Os sensores permitem ao sistema de
controlar a parte dianteira (versões com
8 sensores) e traseira do veículo.
A sua posição abrange as zonas me-
dianas e laterais da frontal e da trasei-
ra do veículo.
No caso de obstáculo posicionado em
zona mediana, este é detectado a
distâncias inferiores a cerca de 0,9 m
(dianteiro) e 1,40 m (traseiro).
No caso de obstáculo posicionado em
zona lateral, este é detectado a distân-
cias inferiores a 0,6 m.
Para o correcto funcio-
namento do sistema, é
indispensável que os
sensores estejam sempre limpos
da lama, sujeira, neve ou gelo.
Durante a limpeza dos sensores
prestar a máxima atenção a não
arranhá-los ou danificá-los; evi-
te o uso de panos secos, gros-
seiros ou duros. Os sensores de-
vem ser lavados com água lim-
pa, eventualmente com a adição
de shampoo para automóveis.
Nas estações de lavagem que
utilizam máquinas de lavar hi-
dráulicas a jacto de vapor ou de
alta pressão, limpe rapidamen-
te os sensores mantendo o bico
a mais de 10 cm de distância.
Para uma nova pintura
do pára-choques ou pa-
ra eventuais retoques
de tinta na zona dos sensores,
dirija-se exclusivamente aos
Serviços Autorizados Alfa Ro-
meo. Aplicações não correctas
de tinta podem, comprometer o
funcionamento dos sensores de
estacionamento.
SINALIZAÇÕES NO DISPLAY
(se prevista)
Nas versões com 8 sensores, na acti-
vação dos sensores, no “Display multi-
função reconfigurável” (se previsto) apa-
rece a tela indicada na fig.107; a in-
formação de presença e distância do obs-
táculo é fornecida, além dos buzzer, tam-
bém mediante uma visualização visual
no display do quadro de instrumentos.
Se, são presentes mais obstáculos, é in-
dicado aquele mais perto em aproxi-
mação.
A0E0239mfig. 107

121
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
Em caso de sinalização de avaria, de-
pois de ter parado o veículo e desligado
o motor, provar a limpar os sensores e
certifique-se de não estar em proximi-
dade de eventuais fontes de emissão de
ultra-sons (por ex. travões pneumáticos
de camiões ou martelos pneumáticos).
Se, foi removida a causa da anomalia,
o sistema recomeça com a total funcio-
nalidade e a luz avisadora
te a re-
lativa mensagem de aviso se apagam.
Se, ao contrário, a luz avisadora per-
manece acesa dirija-se aos Serviços Au-
torizados Alfa Romeo para a verificação
do sistema, mesmo se o sistema conti-
nua a funcionar. Se, a avaria detecta-
da não prejudica o funcionamento, o sis-
tema continua a funcionar e o funcio-
namento irregular é memorizado de mo-
do a ser detectado pelos Serviços Au-
torizados Alfa Romeo numa próxima ve-
rificação.
AVISOS GERAIS
Durante as manobras de estaciona-
mento prestar sempre a máxima
atenção aos obstáculos que podem en-
contrar-se sobre ou sob os sensores. Os
objectos colocados a distância aproxi-
mada na parte dianteira ou traseira do
veículo, em algumas circunstâncas não
são detectados pelo sistema e portan-
to, podem danificar o veículo ou serem
danificados.
As sinalizações enviadas pelos sensores
podem ser alteradas pela danificação
dos sensores, pela sujeira, neve ou ge-
lo depositados nos sensores ou por sis-
temas a ultra-sons (por ex. travões
pneumáticos de camiões ou martelos
pneumáticos) presentes nas proximida-
des.
REBOQUE DE ATRELADOS
Os sensores traseiros se reactivam au-
tomaticamente removendo a tomada do
cabo do atrelado.
SINALIZAÇÕES DE AVARIA
A unidade central do sistema efectua a
verificaçção de todos os componentes
do sistema todas as vezes que se in-
troduz a chave no dispositivo de arran-
que. Os sensores e as relativas ligações
eléctricas são constantemente contro-
ladas durante o funcionamento do sis-
tema.
A avaria dos sensores é indicada pelo
acendimento da luz avisadora
t(se
prevista) no quadro de instrumentos
(em algumas versões é visualizada uma
mensagem no display) (ver o capítulo
“Luzes avisadoras e mensagens”).
O funcionamento dos
sensores traseiros é au-
tomaticamente desacti-
vado na introdução da tomada
do cabo eléctrico do atrelado na
tomada do gancho de reboque
do veículo.

122
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
O veículo pode ser equipado com siste-
ma de monitoragem da pressão dos
pneus T.P.M.S. (Tyre Pressure Monito-
ring System). Este sistema é constituí-
do por um sensor transmissor de radio-
frequência montado em cada roda, na
jante dentro do pneu, em grau de en-
viar à unidade de controlo as infor-
mações relativas à pressão de cada
pneu.AVISOS
As mensagens de anomalia relativas ao
funcionamento irregular de um ou mais
sensores não são memorizadas e por-
tanto, não serão visualizadas após a um
desligamento e seguinte arranque do
motor. Se, as condições anormais per-
manecem a unidade enviará ao quadro
de instrumentos as relativas mensagens
somente depois de um breve período
com veículo em movimento.
A pressão dos pneus deve ser verificada
com os pneus frios; se, por qualquer mo-
tivo se controla a pressão com os pneus
quentes, não reduzir a pressão mesmo
se estiver superior ao valor previsto,
mas, repetir o controlo quando os pneus
serão frios (ver o parágrafo “Rodas” no
capítulo “Características técnicas”).
SISTEMA DE CONTROLO DA PRESSÃO DOS
PNEUS T.P.M.S. (Tyre Pressure Monitoring
System) (se previsto)
A presença do sistema
T.P.M.S. não isenta o
condutor da regular verificação
da pressão dos pneus e da ro-
dinha (se previsto).
AVISO
O sistema T.P.M.S. não é em grau de in-
dicar perdas imprevistas da pressão dos
pneus (por exemplo: o explosão de um
pneu). Neste caso, estacione o veículo
travando com cuidado e sem efectuar
viradas bruscas.
Distúrbios de radiofrequência particular-
mente intensos podem inibir o correcto
funcionamento do sistema TPMS. Esta
condição è indicada ao condutor através
da visualização de uma mensagem no
display. Esta mensagem desaparecerá
automaticamente quando o distúrbio da
radiofrequência interromperá de pertur-
bar o sistema.

128
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

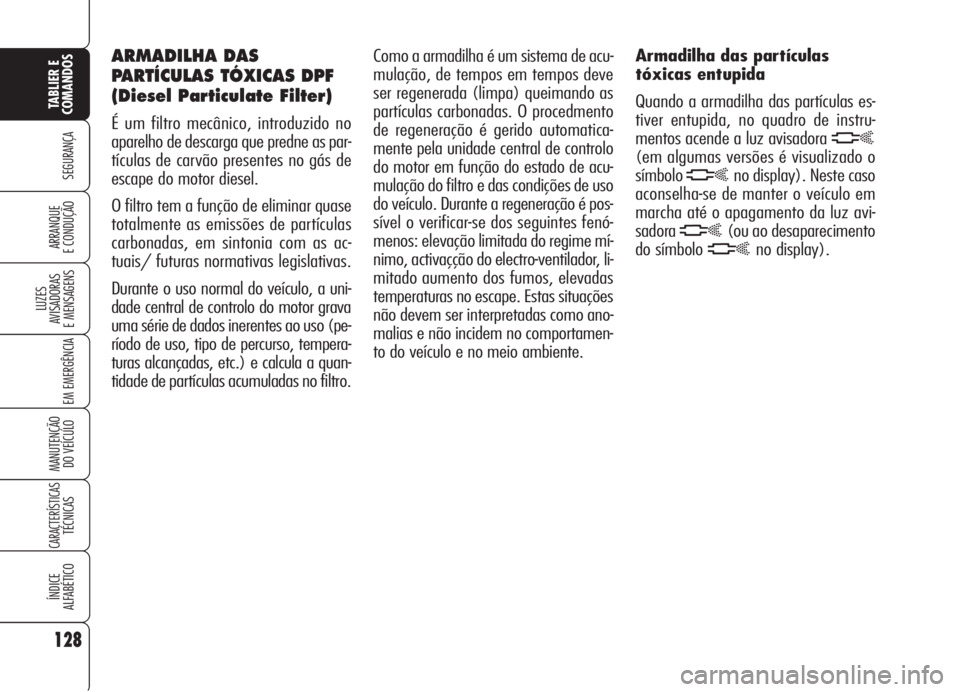

Como a armadilha é um sistema de acu-
mulação, de tempos em tempos deve
ser regenerada (limpa) queimando as
partículas carbonadas. O procedmento
de regeneração é gerido automatica-
mente pela unidade central de controlo
do motor em função do estado de acu-
mulação do filtro e das condições de uso
do veículo. Durante a regeneração é pos-
sível o verificar-se dos seguintes fenó-
menos: elevação limitada do regime mí-
nimo, activaçção do electro-ventilador, li-
mitado aumento dos fumos, elevadas
temperaturas no escape. Estas situações
não devem ser interpretadas como ano-
malias e não incidem no comportamen-
to do veículo e no meio ambiente. ARMADILHA DAS
PARTÍCULAS TÓXICAS DPF
(Diesel Particulate Filter)
É um filtro mecânico, introduzido no
aparelho de descarga que predne as par-
tículas de carvão presentes no gás de
escape do motor diesel.
O filtro tem a função de eliminar quase
totalmente as emissões de partículas
carbonadas, em sintonia com as ac-
tuais/ futuras normativas legislativas.
Durante o uso normal do veículo, a uni-
dade central de controlo do motor grava
uma série de dados inerentes ao uso (pe-
ríodo de uso, tipo de percurso, tempera-
turas alcançadas, etc.) e calcula a quan-
tidade de partículas acumuladas no filtro.Armadilha das partículas
tóxicas entupida
Quando a armadilha das partículas es-
tiver entupida, no quadro de instru-
mentos acende a luz avisadora h
(em algumas versões é visualizado o
símbolo
hno display). Neste caso
aconselha-se de manter o veículo em
marcha até o apagamento da luz avi-
sadora
h(ou ao desaparecimento
do símbolo
hno display).

131
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

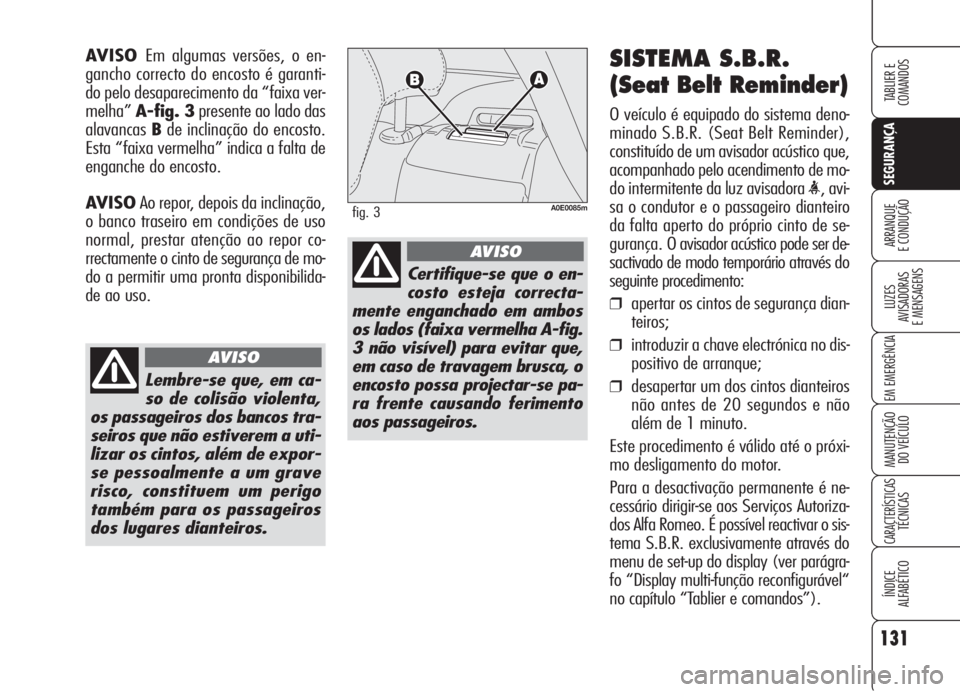

SISTEMA S.B.R.
(Seat Belt Reminder)
O veículo é equipado do sistema deno-
minado S.B.R. (Seat Belt Reminder),
constituído de um avisador acústico que,
acompanhado pelo acendimento de mo-
do intermitente da luz avisadora
<, avi-
sa o condutor e o passageiro dianteiro
da falta aperto do próprio cinto de se-
gurança. O avisador acústico pode ser de-
sactivado de modo temporário através do
seguinte procedimento:
❒apertar os cintos de segurança dian-
teiros;
❒introduzir a chave electrónica no dis-
positivo de arranque;
❒desapertar um dos cintos dianteiros
não antes de 20 segundos e não
além de 1 minuto.
Este procedimento é válido até o próxi-
mo desligamento do motor.
Para a desactivação permanente é ne-
cessário dirigir-se aos Serviços Autoriza-
dos Alfa Romeo. É possível reactivar o sis-
tema S.B.R. exclusivamente através do
menu de set-up do display (ver parágra-
fo “Display multi-função reconfigurável“
no capítulo “Tablier e comandos”). AVISO Em algumas versões, o en-
gancho correcto do encosto é garanti-
do pelo desaparecimento da “faixa ver-
melha”A-fig. 3presente ao lado das
alavancasBde inclinação do encosto.
Esta “faixa vermelha” indica a falta de
enganche do encosto.
AVISOAo repor, depois da inclinação,
o banco traseiro em condições de uso
normal, prestar atenção ao repor co-
rrectamente o cinto de segurança de mo-
do a permitir uma pronta disponibilida-
de ao uso.
A0E0085mfig. 3
Certifique-se que o en-
costo esteja correcta-
mente enganchado em ambos
os lados (faixa vermelha A-fig.
3 não visível) para evitar que,
em caso de travagem brusca, o
encosto possa projectar-se pa-
ra frente causando ferimento
aos passageiros.
AVISO
Lembre-se que, em ca-
so de colisão violenta,
os passageiros dos bancos tra-
seiros que não estiverem a uti-
lizar os cintos, além de expor-
se pessoalmente a um grave
risco, constituem um perigo
também para os passageiros
dos lugares dianteiros.
AVISO

149
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

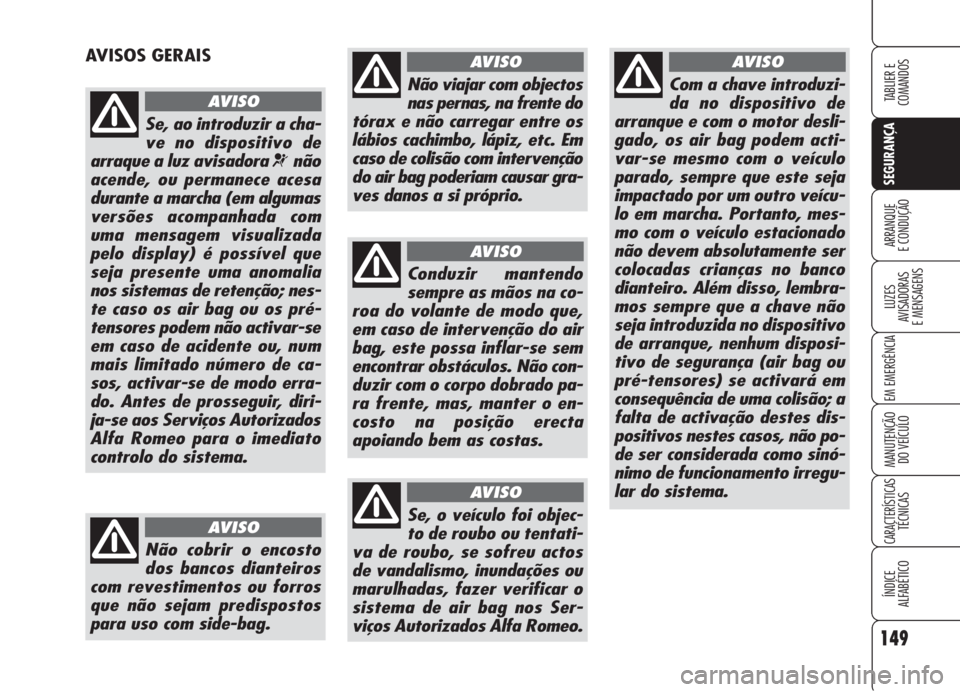

AVISOS GERAIS
Se, ao introduzir a cha-
ve no dispositivo de
arraque a luz avisadora
¬não
acende, ou permanece acesa
durante a marcha (em algumas
versões acompanhada com
uma mensagem visualizada
pelo display) é possível que
seja presente uma anomalia
nos sistemas de retenção; nes-
te caso os air bag ou os pré-
tensores podem não activar-se
em caso de acidente ou, num
mais limitado número de ca-
sos, activar-se de modo erra-
do. Antes de prosseguir, diri-
ja-se aos Serviços Autorizados
Alfa Romeo para o imediato
controlo do sistema.
AVISO
Não cobrir o encosto
dos bancos dianteiros
com revestimentos ou forros
que não sejam predispostos
para uso com side-bag.
AVISO
Não viajar com objectos
nas pernas, na frente do
tórax e não carregar entre os
lábios cachimbo, lápiz, etc. Em
caso de colisão com intervenção
do air bag poderiam causar gra-
ves danos a si próprio.
AVISO
Conduzir mantendo
sempre as mãos na co-
roa do volante de modo que,
em caso de intervenção do air
bag, este possa inflar-se sem
encontrar obstáculos. Não con-
duzir com o corpo dobrado pa-
ra frente, mas, manter o en-
costo na posição erecta
apoiando bem as costas.
AVISO
Se, o veículo foi objec-
to de roubo ou tentati-
va de roubo, se sofreu actos
de vandalismo, inundações ou
marulhadas, fazer verificar o
sistema de air bag nos Ser-
viços Autorizados Alfa Romeo.
AVISO
Com a chave introduzi-
da no dispositivo de
arranque e com o motor desli-
gado, os air bag podem acti-
var-se mesmo com o veículo
parado, sempre que este seja
impactado por um outro veícu-
lo em marcha. Portanto, mes-
mo com o veículo estacionado
não devem absolutamente ser
colocadas crianças no banco
dianteiro. Além disso, lembra-
mos sempre que a chave não
seja introduzida no dispositivo
de arranque, nenhum disposi-
tivo de segurança (air bag ou
pré-tensores) se activará em
consequência de uma colisão; a
falta de activação destes dis-
positivos nestes casos, não po-
de ser considerada como sinó-
nimo de funcionamento irregu-
lar do sistema.
AVISO
