2006 Alfa Romeo 147 display

2
ABSOLUUT LEZEN!
BRANDSTOF TANKEN
Benzinemotoren:tank uitsluitend loodvrije benzine met een minimum octaangetal van 95 RO\
N.
Dieselmotoren: tank uitsluitend diesel voor motorvoertuigen conform de Europese specificatie EN590. Het gebruik van
andere producten of mengsels kan de motor onherstelbaar beschadigen en h\
et vervallen van de garantie tot gevolg hebben.
MOTOR STARTEN
Benzinemotoren met handgeschakelde versnellingsbak: controleer of de handrem is aangetrokken; zet de
versnellingspook in vrij; trap het koppelingspedaal volledig in, maar tr\
ap het gaspedaal niet in; draai vervolgens de start-/
contactsleutel in stand AV Ven laat de sleutel los zodra de motor aanslaat.
Benzinemotoren met Selespeed versnellingsbak: trap het rempedaal volledig in; draai vervolgens de start-/con-
tactsleutel in stand AV Ven laat de sleutel los zodra de motor aanslaat; de versnellingsbak staat\
automatisch in de vrij-
stand (op het display wordt Naangegeven).
JTD-motoren: controleer of de handrem is aangetrokken; zet de versnellingspook in vri\
j; trap het koppelingspedaal vol-
ledig in, maar trap het gaspedaal niet in; draai vervolgens de start-/contactsleutel in stand MARen wacht tot de waar-
schuwingslampjes
¢en mdoven; draai de start-/contactsleutel in stand AV Ven laat de sleutel los zodra de motor
aanslaat.
PARKEREN BOVEN BRANDBARE MATERIALEN
Onder normale bedrijfsomstandigheden bereikt de katalysator hoge temperaturen. Pa\
rkeer daarom niet boven gras, droge
bladeren, dennennaalden of ander brandbaar materiaal: brandgevaar.
K

001-057 Alfa147 Q2 NL 05-06-2008 15:29 Pagina 2

WEGWIJS IN UW AUTO
10
2) Als bij uitvoeringen zonder instelbaar
multifunctioneel display, het lampje knip-
pert, dan wordt de auto niet beveiligd door
het startblokkeringssysteem. Deze situatie
wordt bij auto’s met instelbaar multifunc-
tioneel display aangegeven door een bran-
dend lampje in combinatie met de bood-
schap: “codesysteem niet geprogram-
meerd”. Wendt u direct tot de Alfa Romeo-
dealer om alle sleutels in het geheugen te
laten opslaan.
Als de sleutel circa 2 se-
conden in stand MAR staat
en het CODE-controlelamp-
je (
Y) gaat knipperen bij uitvoe-
ringen zonder instelbaar multi-
functioneel display of dit contro-
lelampje gaat knipperen in combi-
natie met de boodschap “codesys-
teem niet geprogrammeerd” bij
uitvoeringen met instelbaar mul-
tifunctioneel display, dan zijn de
sleutelcodes niet opgeslagen en
wordt de auto niet door de Alfa
Romeo CODE tegen diefstal be-
schermd. Wendt u direct tot een Al-
fa Romeo-dealer om de sleutelco-
des te laten opslaan.
BATTERIJ VAN DE SLEUTEL
VERVANGEN
Als u het knopje ( B, Cof D-fig. 4)
indrukt en het commando wordt gewei-
gerd of niet uitgevoerd, dan moet de bat-
terij door een nieuwe batterij van hetzelf-
de type worden vervangen. Deze batterij
is normaal in de handel verkrijgbaar. Batterij vervangen:
– druk op knop (
A-fig. 5) en klap de
metalen baard ( B) uit;
– draai het sluitmechanisme ( C) m.b.v.
een kleine schroevendraaier en verwijder
de batterijhouder ( D);
– vervang de batterij ( E) en let daarbij
op de juiste polariteit;
– plaats de batterijhouder in de sleutel
en draai de sluiting ( C) vast.
Lege batterijen zijn
schadelijk voor het milieu.
Ze moeten in daarvoor
bestemde containers worden
gedeponeerd. Vermijd blootstel-
ling aan open vuur en hoge tem-
peraturen. Houd ze buiten het
bereik van kinderen.
fig. 5
A0A0006m
001-057 Alfa147 Q2 NL 05-06-2008 15:29 Pagina 10

WEGWIJS IN UW AUTO
53
A. Brandstofmeter met waarschuwings-
lampje brandstofreserve - B. Koelvloeistof-
temperatuurmeter met waarschuwings-
lampje voor te hoge koelvloeistoftempera-
tuur - C. Snelheidsmeter - D. Display (kilo-
metertotaalteller, dagteller en weergave
stand koplampverstelling) - E. Display
voor weergave klok/buitentemperatuur -
F. Toerenteller
OPMERKING Op de JTDM-uitvoeringen
heeft de toerenteller een schaal tot 6000
toeren/min.
A. Brandstofmeter met waarschuwings-
lampje brandstofreserve - B. Koelvloeistof-
temperatuurmeter met waarschuwings-
lampje voor te hoge koelvloeistoftempera-
tuur - C. Snelheidsmeter - D. Display (kilo-
metertotaalteller, dagteller en weergave
stand koplampverstelling) - E. Display
voor weergave klok/buitentemperatuur -
F. Toerenteller
OPMERKING Op de Q2 dieseluitvoerin-
gen heeft de toerenteller een schaal tot
6000 toeren/min.
fig. 72 - benzine-uitvoeringen
A0A1111m
A0A1127m
INSTRUMENTEN
Uitvoeringen
met digitaal multifunctioneel display
fig. 73 - benzine-uitvoeringen Black Line
001-057 Alfa147 Q2 NL 05-06-2008 15:29 Pagina 53

WEGWIJS IN UW AUTO
54
A. Brandstofmeter met waarschuwings-
lampje brandstofreserve - B. Koelvloeistof-
temperatuurmeter - C. Snelheidsmeter -
D. Display (kilometertotaalteller, dagteller
en weergave stand koplampverstelling) -
E . Instelbaar multifunctioneel display
F. Toerenteller
OPMERKING Op de Q2 dieseluitvoerin-
gen heeft de toerenteller een schaal tot
6000 toeren/min.
fig. 75 - benzine-uitvoeringen Black Line
A0A1129m
fig. 74 - benzine-uitvoeringen
Uitvoeringen met instelbaar mul-
tifunctioneel display
A
. Brandstofmeter met waarschuwings-
lampje brandstofreserve - B . Koelvloeistof-
temperatuurmeter - C . Snelheidsmeter - D.
Display (kilometertotaalteller, dagteller en
weergave stand koplampverstelling) - E .
Instelbaar multifunctioneel display - F .
Toerenteller
OPMERKING Op de JTDM-uitvoeringen
heeft de toerenteller een schaal tot 6000
toeren/min.
A0A1112m
001-057 Alfa147 Q2 NL 05-06-2008 15:29 Pagina 54

WEGWIJS IN UW AUTO
55
fig. 75a - uitvoeringen 2.0 T. SPARK Selespeed
Uitvoeringen met instelbaar mul-
tifunctioneel display
A
. Brandstofmeter met waarschuwings-
lampje brandstofreserve - B . Koelvloeistof-
temperatuurmeter - C . Snelheidsmeter - D.
Display (kilometertotaalteller, dagteller en
weergave stand koplampverstelling) - E .
Instelbaar multifunctioneel display - F .
Toerenteller
A . Brandstofmeter met waarschuwings-
lampje brandstofreserve - B . Koelvloeistof-
temperatuurmeter - C . Snelheidsmeter - D.
Display (kilometertotaalteller, dagteller en
weergave stand koplampverstelling) - E .
Instelbaar multifunctioneel display - F .
Toerenteller
A0A1113m
A0A1130m
fig. 75b - uitvoeringen 2.0 T. SPARK Selespeed Black Line
001-057 Alfa147 Q2 NL 05-06-2008 15:29 Pagina 55

WEGWIJS IN UW AUTO
56
KILOMETERTELLER
Dit is een display met twee tellers voor
de weergave van de kilometertotaal- en
de dagtellerstand. Ook wordt de stand van
de koplampverstelling aangegeven.
Op het display wordt weergegeven:
– op de eerste regel (6 cijfers) de totaal-
stand
– op de tweede regel (4 cijfers) de dag-
tellerstand
– aan de zijkant de stand van de kop-
lampverstelling. Houd om de dagteller op nul te zetten
de drukknop (A-fig. 76) op het paneel
naast de stuurkolom enige seconden inge-
drukt.
BELANGRIJK Als de accu wordt losge-
koppeld, wordt de dagtellerstand uit het
geheugen gewist.
TOERENTELLER
De toerenteller geeft het toerental van
de motor aan. Als de wijzernaald in het
rode (of witte op enkele uitvoeringen)
gebied staat, dan draait de motor met
extreem hoge toerentallen: het is raad-
zaam deze toerentallen slechts kort aan
te houden.
BELANGRIJK De regeleenheid van de
elektronische inspuiting blokkeert tijdelijk
de toevoer van brandstof als de motor
met te hoge toerentallen draait, waardoor
het motorvermogen zal afnemen.
Bij stationair draaiende motor kan de toe-
renteller een geleidelijke of plotselinge toe-
rentalstijging aangeven; dit is normaal en
vindt plaats, bijvoorbeeld, als de airconditio-
ning of de elektroventilateur inschakelt. Een
langzame wijziging in toerental dient vooral
voor het behoud van de lading van de accu.
fig. 76
A0A1118m
001-057 Alfa147 Q2 NL 05-06-2008 15:29 Pagina 56

WEGWIJS IN UW AUTO
57

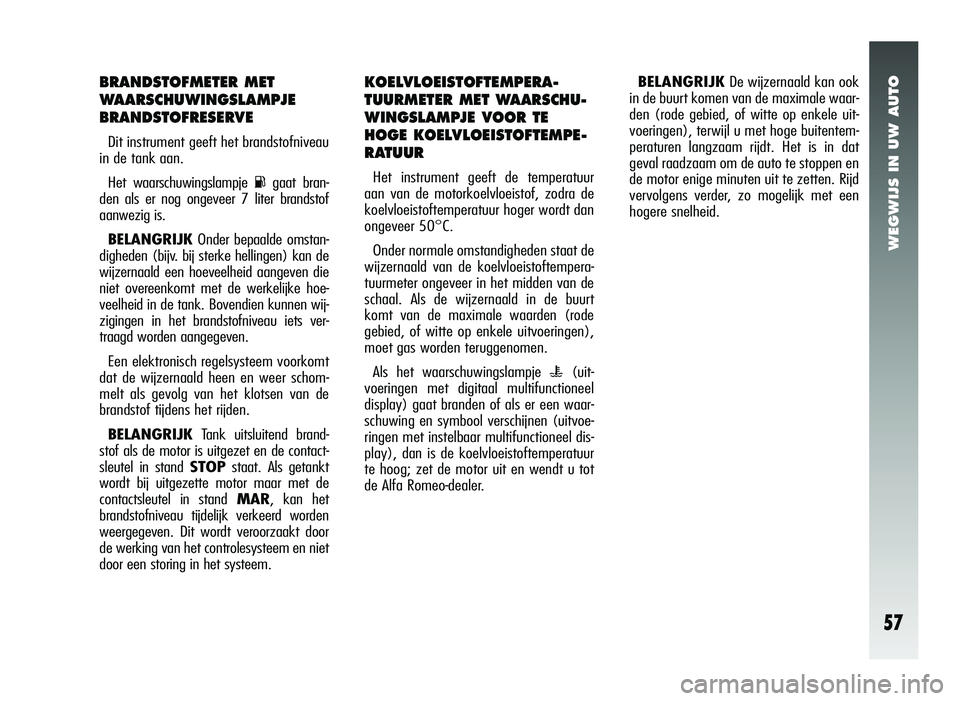

BRANDSTOFMETER MET
WAARSCHUWINGSLAMPJE
BRANDSTOFRESERVE
Dit instrument geeft het brandstofniveau
in de tank aan.
Het waarschuwingslampje
Kgaat bran-
den als er nog ongeveer 7 liter brandstof
aanwezig is.
BELANGRIJK Onder bepaalde omstan-
digheden (bijv. bij sterke hellingen) kan de
wijzernaald een hoeveelheid aangeven die
niet overeenkomt met de werkelijke hoe-
veelheid in de tank. Bovendien kunnen wij-
zigingen in het brandstofniveau iets ver-
traagd worden aangegeven.
Een elektronisch regelsysteem voorkomt
dat de wijzernaald heen en weer schom-
melt als gevolg van het klotsen van de
brandstof tijdens het rijden.
BELANGRIJK Tank uitsluitend brand-
stof als de motor is uitgezet en de contact-
sleutel in stand STOPstaat. Als getankt
wordt bij uitgezette motor maar met de
contactsleutel in stand MAR, kan het
brandstofniveau tijdelijk verkeerd worden
weergegeven. Dit wordt veroorzaakt door
de werking van het controlesysteem en niet
door een storing in het systeem.
KOELVLOEISTOFTEMPERA-
TUURMETER MET WAARSCHU-
WINGSLAMPJE VOOR TE
HOGE KOELVLOEISTOFTEMPE-
RATUUR
Het instrument geeft de temperatuur
aan van de motorkoelvloeistof, zodra de
koelvloeistoftemperatuur hoger wordt dan
ongeveer 50°C.
Onder normale omstandigheden staat de
wijzernaald van de koelvloeistoftempera-
tuurmeter ongeveer in het midden van de
schaal. Als de wijzernaald in de buurt
komt van de maximale waarden (rode
gebied, of witte op enkele uitvoeringen),
moet gas worden teruggenomen.
Als het waarschuwingslampje
u(uit-
voeringen met digitaal multifunctioneel
display) gaat branden of als er een waar-
schuwing en symbool verschijnen (uitvoe-
ringen met instelbaar multifunctioneel dis-
play), dan is de koelvloeistoftemperatuur
te hoog; zet de motor uit en wendt u tot
de Alfa Romeo-dealer. BELANGRIJK
De wijzernaald kan ook
in de buurt komen van de maximale waar-
den (rode gebied, of witte op enkele uit-
voeringen), terwijl u met hoge buitentem-
peraturen langzaam rijdt. Het is in dat
geval raadzaam om de auto te stoppen en
de motor enige minuten uit te zetten. Rijd
vervolgens verder, zo mogelijk met een
hogere snelheid.
001-057 Alfa147 Q2 NL 05-06-2008 15:29 Pagina 57

WEGWIJS IN UW AUTO
58
DIGITAAL MULTIFUNCTIONEEL DISPLAY
Op het digitale multifunctionele display kan de volgende informatie worden weergegeven: tijd, buitentemperatuur, instellingen zoemer
(in-/uitschakelen geluidssignaal), lichtsterkteregeling, stand van bra\
ndstofnoodschakelaar ( FPS on) en motorolieniveau (bij JTD-uit-
voeringen).
BEDIENINGSKNOPPEN (fig. 77)
Om volledig gebruik te kunnen maken van de informatie die het digitale display kan leveren (met de contactsleutel in st\
and MAR), dient
u bekend te zijn met de bedieningsknoppen op het paneel naast de stuurko\
lom. De werking wordt hierna beschreven. Wij raden u bo ven-
dien aan dit hoofdstuk helemaal door te lezen, voordat u een handeling u\
itvoert.
V oor verhogen weergegeven waarde
V oor verlagen weergegeven waarde
Korter dan 1 seconde indrukken (impuls); wordt aangegeven met
Qin de
volgende beschrijvingen; om toegang te krijgen tot de verschillende inst\
ellin-
gen
Langer dan 2 seconden indrukken; wordt aangegeven met
Rin de volgen-
de beschrijvingen; om de keuze te bevestigen en terug te keren naar het vorige
scherm
fig. 77
A0A1117m
058-085 Alfa147 Q2 NL 06-11-2006 12:15 Pagina 58
