2 - 8

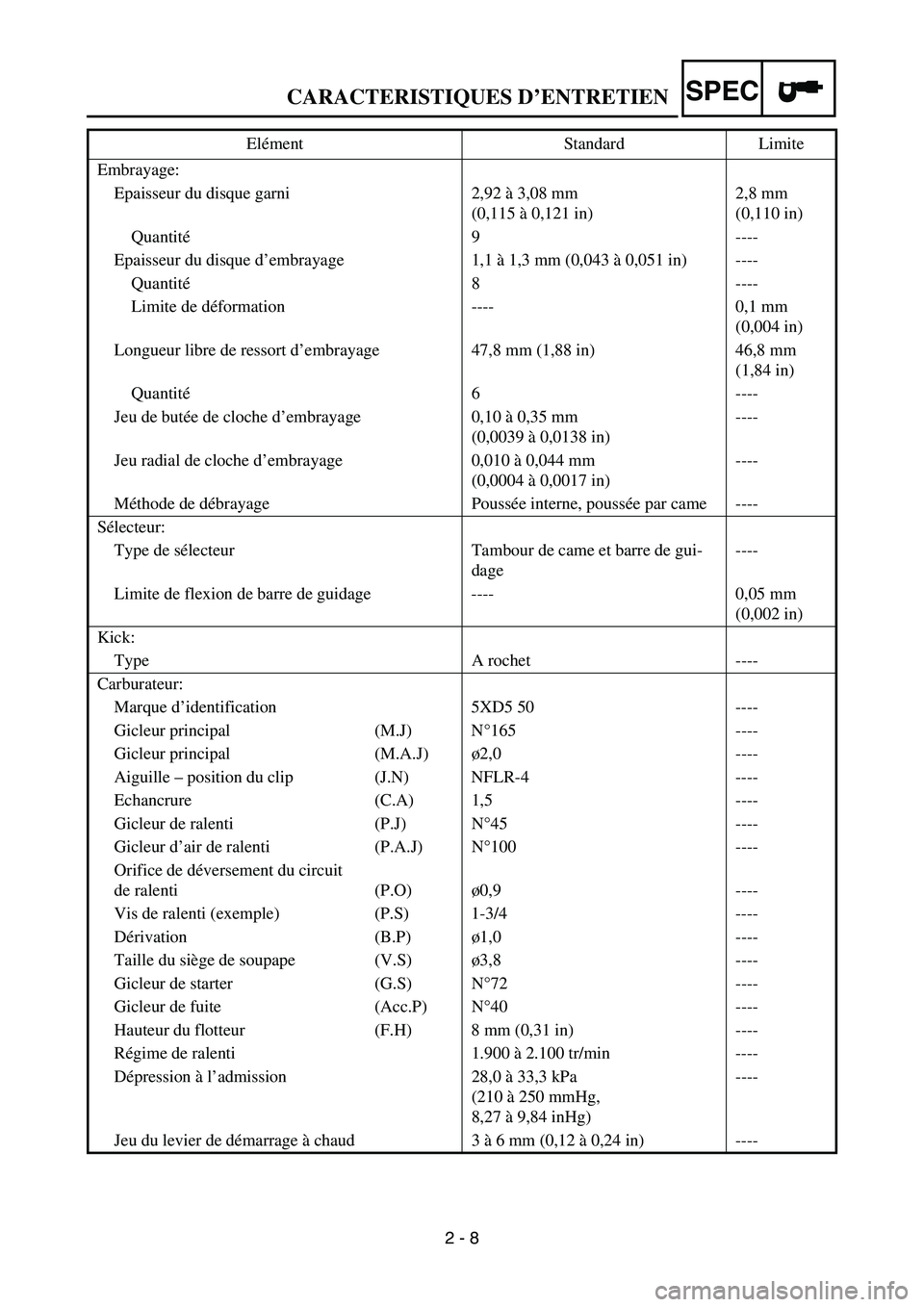

SPECCARACTERISTIQUES D’ENTRETIEN
Embrayage:
Epaisseur du disque garni 2,92 à 3,08 mm
(0,115 à 0,121 in)2,8 mm
(0,110 in)
Quantité9 ----
Epaisseur du disque d’embrayage 1,1 à 1,3 mm (0,043 à 0,051 in) ----
Quantité8 ----
Limite de déformation ---- 0,1 mm
(0,004 in)
Longueur libre de ressort d’embrayage 47,8 mm (1,88 in) 46,8 mm
(1,84 in)
Quantité6 ----
Jeu de butée de cloche d’embrayage 0,10 à 0,35 mm
(0,0039 à 0,0138 in)----
Jeu radial de cloche d’embrayage 0,010 à 0,044 mm
(0,0004 à 0,0017 in)----
Méthode de débrayage Poussée interne, poussée par came ----
Sélecteur:
Type de sélecteur Tambour de came et barre de gui-
dage----
Limite de flexion de barre de guidage ---- 0,05 mm
(0,002 in)
Kick:
Type A rochet ----
Carburateur:
Marque d’identification 5XD5 50 ----
Gicleur principal (M.J) N°165 ----
Gicleur principal (M.A.J)ø2,0 ----
Aiguille – position du clip (J.N) NFLR-4 ----
Echancrure (C.A) 1,5 ----
Gicleur de ralenti (P.J) N°45 ----
Gicleur d’air de ralenti (P.A.J) N°100 ----
Orifice de déversement du circuit
de ralenti (P.O)ø0,9 ----
Vis de ralenti (exemple) (P.S) 1-3/4 ----
Dérivation (B.P)ø1,0 ----
Taille du siège de soupape (V.S)ø3,8 ----
Gicleur de starter (G.S) N°72 ----
Gicleur de fuite (Acc.P) N°40 ----
Hauteur du flotteur (F.H) 8 mm (0,31 in) ----
Régime de ralenti 1.900 à 2.100 tr/min ----
Dépression à l’admission 28,0 à 33,3 kPa
(210 à 250 mmHg,
8,27 à 9,84 inHg)----
Jeu du levier de démarrage à chaud 3 à 6 mm (0,12 à 0,24 in) ---- Elément Standard Limite

2 - 9
SPECCARACTERISTIQUES D’ENTRETIEN
Système de graissage:
Type de filtre à huile Papier ----
Type de pompe à huile Type trochoïde ----
Jeu entre rotors “A”0,12 mm ou moins
(0,0047 in ou moins)0,20 mm
(0,008 in)
Jeu entre rotors “B”0,09 à 0,17 mm
(0,0035 à 0,0067 in)0,24 mm
(0,009 in)
Jeu latéral 0,03 à 0,10 mm
(0,0012 à 0,0039 in)0,17 mm
(0,007 in)
Pression de réglage du clapet de dérivation 40 à 80 kPa (0,4 à 0,8 kg/cm
2,
5,69 à 11,38 psi)----
Refroidissement:
Taille du faisceau de radiateur
Largeur 117,8 mm (4,6 in) ----
Hauteur 260 mm (10,2 in) ----
Epaisseur 32 mm (1,26 in) ----
Pression d’ouverture du bouchon de radiateur 110 kPa (1,1 kg/cm
2, 15,6 psi) ----
Capacité du radiateur (totale) 0,71 L (0,62 Imp qt, 0,75 US qt) ----
Pompe à eau
Type Pompe centrifuge à aspiration uni-
que---- Elément Standard Limite

2 - 10
SPECCARACTERISTIQUES D’ENTRETIEN
Elément Standard

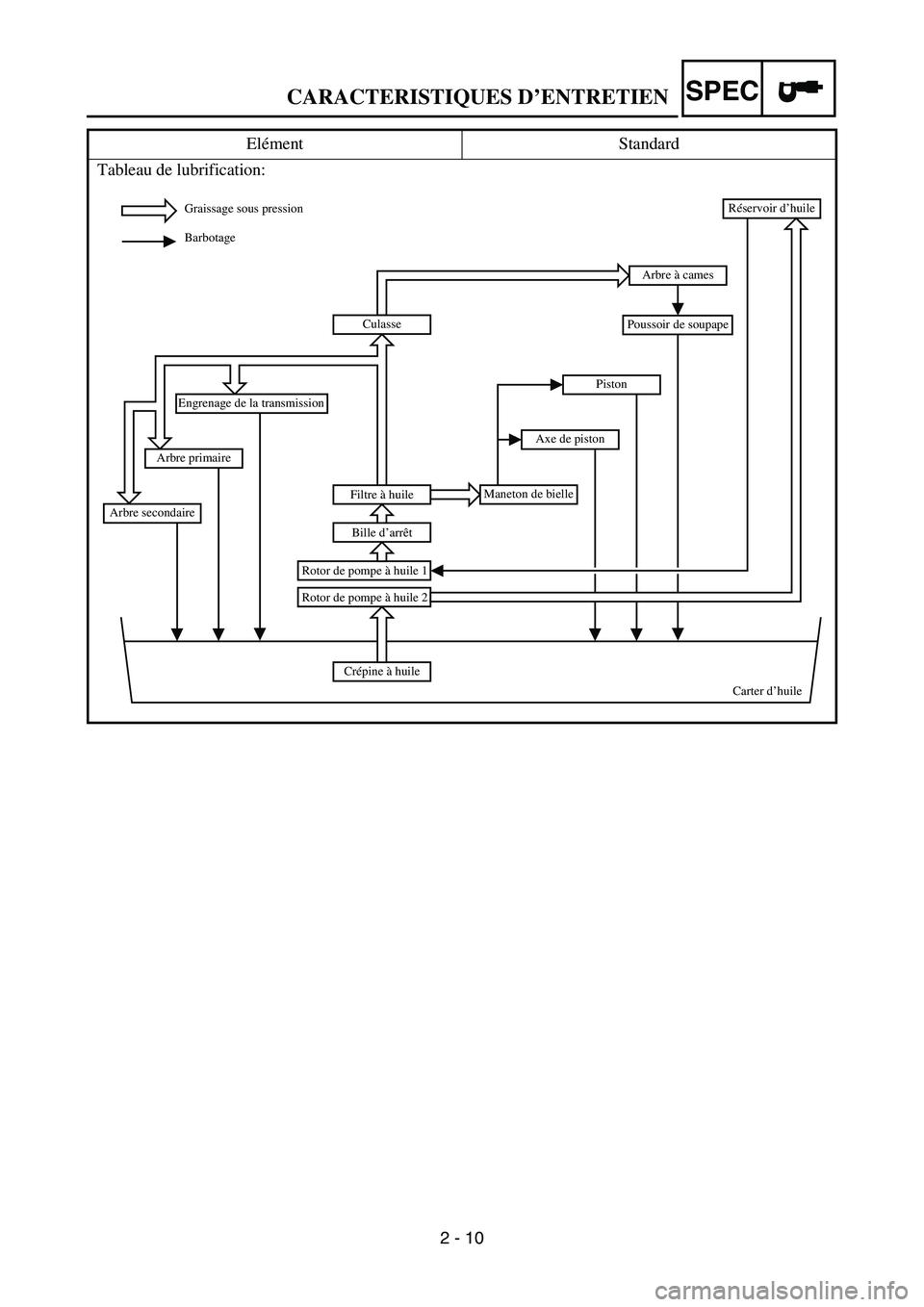

Tableau de lubrification:
Graissage sous pression
Barbotage
Crépine à huile
Carter d’huile
Rotor de pompe à huile 1
Rotor de pompe à huile 2
Réservoir d’huile
Filtre à huile
Bille d’arrêt
Culasse
Maneton de bielleAxe de pistonPiston
Arbre secondaireArbre primaireEngrenage de la transmission
Arbre à cames
Poussoir de soupape

2 - 11
SPECCARACTERISTIQUES D’ENTRETIEN

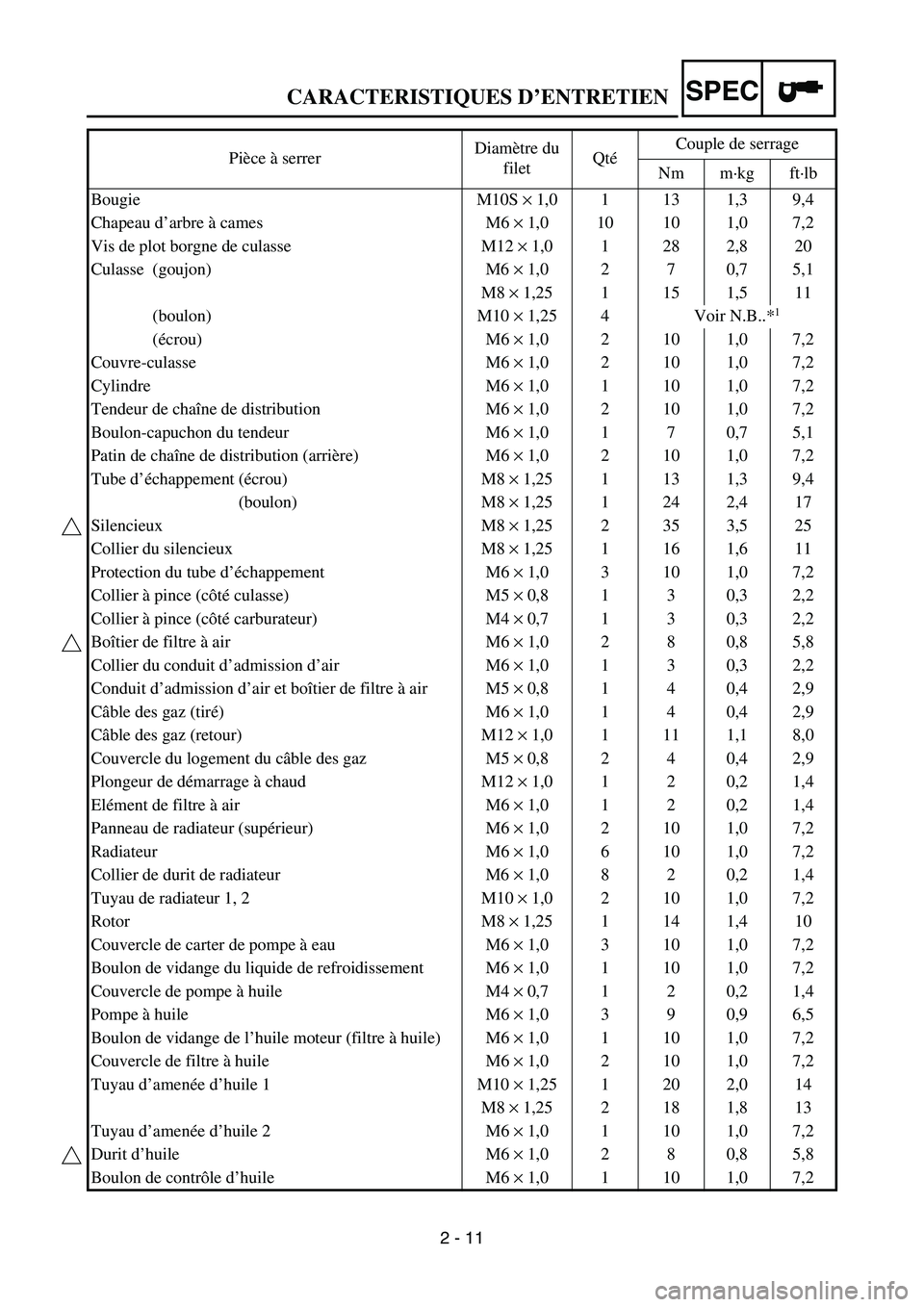

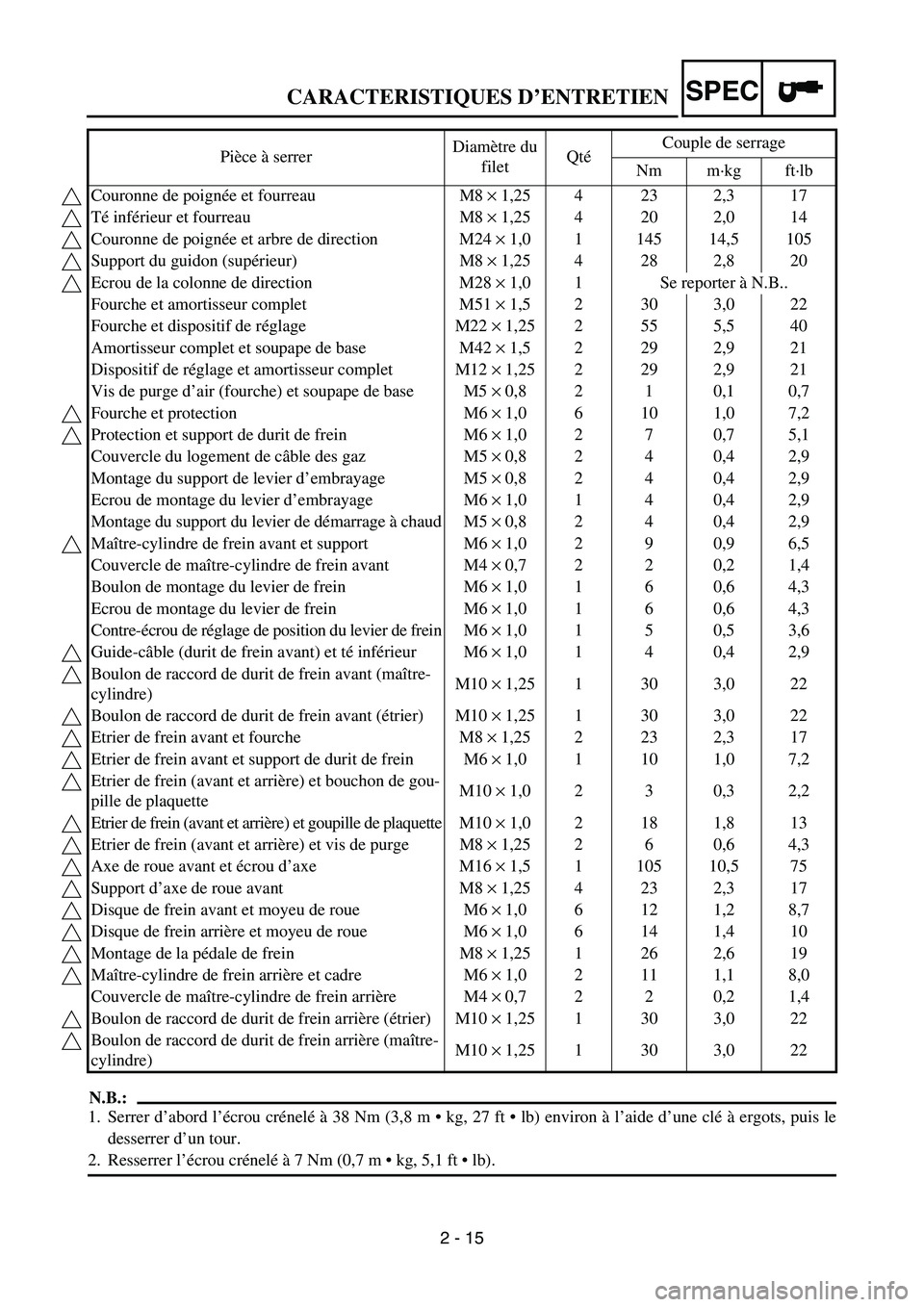

Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb
Bougie M10S × 1,0 1 13 1,3 9,4
Chapeau d’arbre à cames M6 × 1,0 10 10 1,0 7,2
Vis de plot borgne de culasse M12 × 1,0 1 28 2,8 20
Culasse (goujon) M6 × 1,0 2 7 0,7 5,1
M8 × 1,25 1 15 1,5 11
(boulon) M10 × 1,25 4 Voir N.B..*
1
(écrou) M6 × 1,0 2 10 1,0 7,2
Couvre-culasse M6 × 1,0 2 10 1,0 7,2
Cylindre M6 × 1,0 1 10 1,0 7,2
Tendeur de chaîne de distribution M6 × 1,0 2 10 1,0 7,2
Boulon-capuchon du tendeur M6 × 1,0 1 7 0,7 5,1
Patin de chaîne de distribution (arrière) M6 × 1,0 2 10 1,0 7,2
Tube d’échappement (écrou) M8 × 1,25 1 13 1,3 9,4
(boulon) M8 × 1,25 1 24 2,4 17
Silencieux M8 × 1,25 2 35 3,5 25
Collier du silencieux M8 × 1,25 1 16 1,6 11
Protection du tube d’échappement M6 × 1,0 3 10 1,0 7,2
Collier à pince (côté culasse) M5 × 0,8 1 3 0,3 2,2
Collier à pince (côté carburateur) M4 × 0,7 1 3 0,3 2,2
Boîtier de filtre à air M6 × 1,0 2 8 0,8 5,8
Collier du conduit d’admission d’air M6 × 1,0 1 3 0,3 2,2
Conduit d’admission d’air et boîtier de filtre à air M5 × 0,8 1 4 0,4 2,9
Câble des gaz (tiré)M6 × 1,0 1 4 0,4 2,9
Câble des gaz (retour) M12 × 1,0 1 11 1,1 8,0
Couvercle du logement du câble des gaz M5 × 0,8 2 4 0,4 2,9
Plongeur de démarrage à chaud M12 × 1,0 1 2 0,2 1,4
Elément de filtre à air M6 × 1,0 1 2 0,2 1,4
Panneau de radiateur (supérieur) M6 × 1,0 2 10 1,0 7,2
Radiateur M6 × 1,0 6 10 1,0 7,2
Collier de durit de radiateur M6 × 1,0 8 2 0,2 1,4
Tuyau de radiateur 1, 2 M10 × 1,0 2 10 1,0 7,2
Rotor M8 × 1,25 1 14 1,4 10
Couvercle de carter de pompe à eau M6 × 1,0 3 10 1,0 7,2
Boulon de vidange du liquide de refroidissement M6 × 1,0 1 10 1,0 7,2
Couvercle de pompe à huile M4 × 0,7 1 2 0,2 1,4
Pompe à huile M6 × 1,0 3 9 0,9 6,5
Boulon de vidange de l’huile moteur (filtre à huile) M6 × 1,0 1 10 1,0 7,2
Couvercle de filtre à huile M6 × 1,0 2 10 1,0 7,2
Tuyau d’amenée d’huile 1 M10 × 1,25 1 20 2,0 14
M8 × 1,25 2 18 1,8 13
Tuyau d’amenée d’huile 2 M6 × 1,0 1 10 1,0 7,2
Durit d’huile M6 × 1,0 2 8 0,8 5,8
Boulon de contrôle d’huile M6 × 1,0 1 10 1,0 7,2

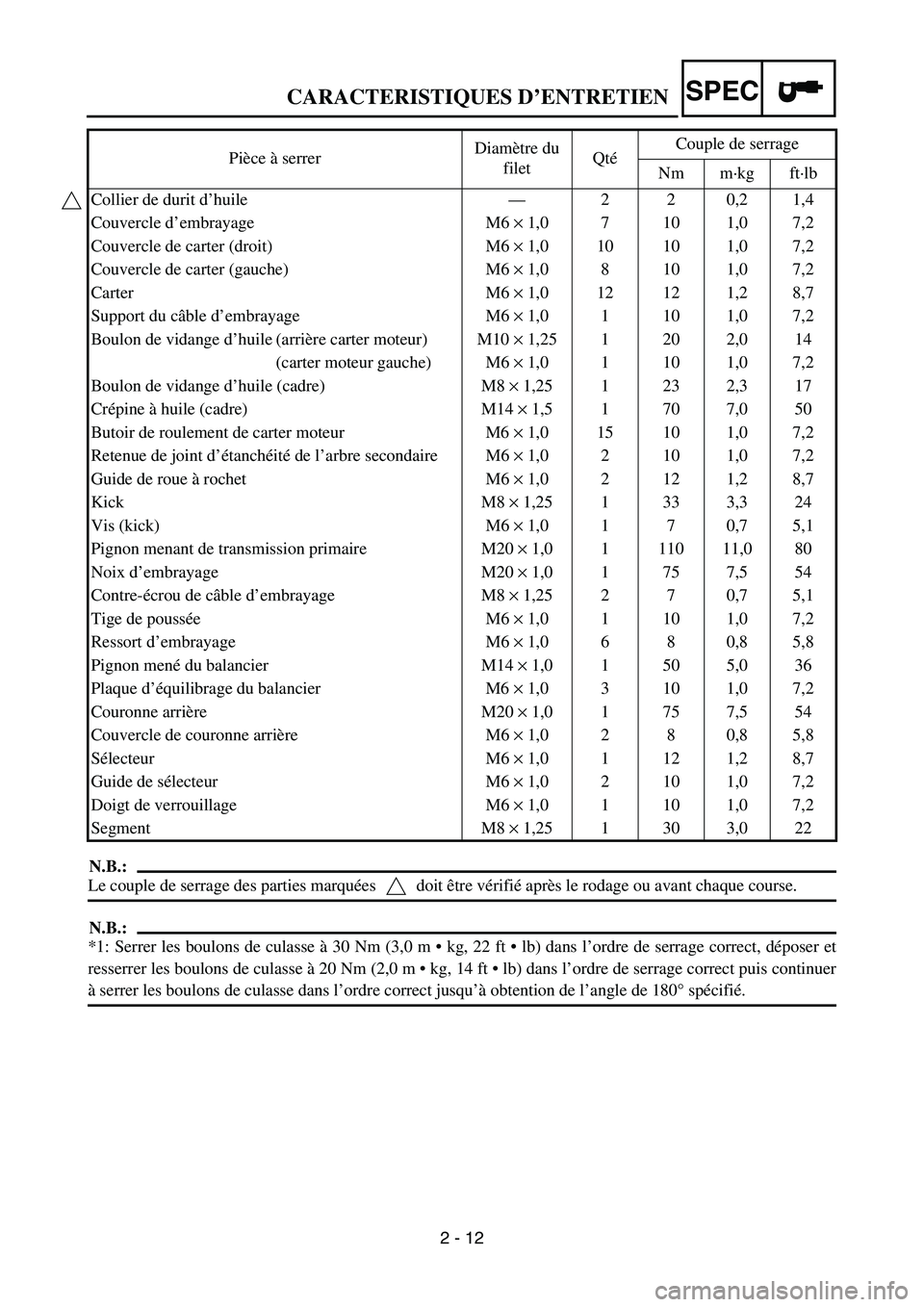

2 - 12
SPECCARACTERISTIQUES D’ENTRETIEN
N.B.:
Le couple de serrage des parties marquées doit être vérifié après le rodage ou avant chaque course.
N.B.:
*1: Serrer les boulons de culasse à 30 Nm (3,0 m  kg, 22 ft  lb) dans l’ordre de serrage correct, déposer et
resserrer les boulons de culasse à 20 Nm (2,0 m  kg, 14 ft  lb) dans l’ordre de serrage correct puis continuer
à serrer les boulons de culasse dans l’ordre correct jusqu’à obtention de l’angle de 180° spécifié. Collier de durit d’huile—220,21,4
Couvercle d’embrayage M6 × 1,0 7 10 1,0 7,2
Couvercle de carter (droit) M6 × 1,0 10 10 1,0 7,2
Couvercle de carter (gauche) M6 × 1,0 8 10 1,0 7,2
Carter M6 × 1,0 12 12 1,2 8,7
Support du câble d’embrayage M6 × 1,0 1 10 1,0 7,2
Boulon de vidange d’huile (arrière carter moteur) M10 × 1,25 1 20 2,0 14
(carter moteur gauche) M6 × 1,0 1 10 1,0 7,2
Boulon de vidange d’huile (cadre) M8 × 1,25 1 23 2,3 17
Crépine à huile (cadre) M14 × 1,5 1 70 7,0 50
Butoir de roulement de carter moteur M6 × 1,0 15 10 1,0 7,2
Retenue de joint d’étanchéité de l’arbre secondaire M6 × 1,0 2 10 1,0 7,2
Guide de roue à rochet M6 × 1,0 2 12 1,2 8,7
Kick M8 × 1,25 1 33 3,3 24
Vis (kick) M6 × 1,0 1 7 0,7 5,1
Pignon menant de transmission primaire M20 × 1,0 1 110 11,0 80
Noix d’embrayage M20 × 1,0 1 75 7,5 54
Contre-écrou de câble d’embrayage M8 × 1,25 2 7 0,7 5,1
Tige de pousséeM6 × 1,0 1 10 1,0 7,2
Ressort d’embrayage M6 × 1,0 6 8 0,8 5,8
Pignon mené du balancier M14 × 1,0 1 50 5,0 36
Plaque d’équilibrage du balancier M6 × 1,0 3 10 1,0 7,2
Couronne arrière M20 × 1,0 1 75 7,5 54
Couvercle de couronne arrière M6 × 1,0 2 8 0,8 5,8
Sélecteur M6 × 1,0 1 12 1,2 8,7
Guide de sélecteur M6 × 1,0 2 10 1,0 7,2
Doigt de verrouillage M6 × 1,0 1 10 1,0 7,2
Segment M8 × 1,25 1 30 3,0 22 Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb

2 - 13
SPECCARACTERISTIQUES D’ENTRETIEN

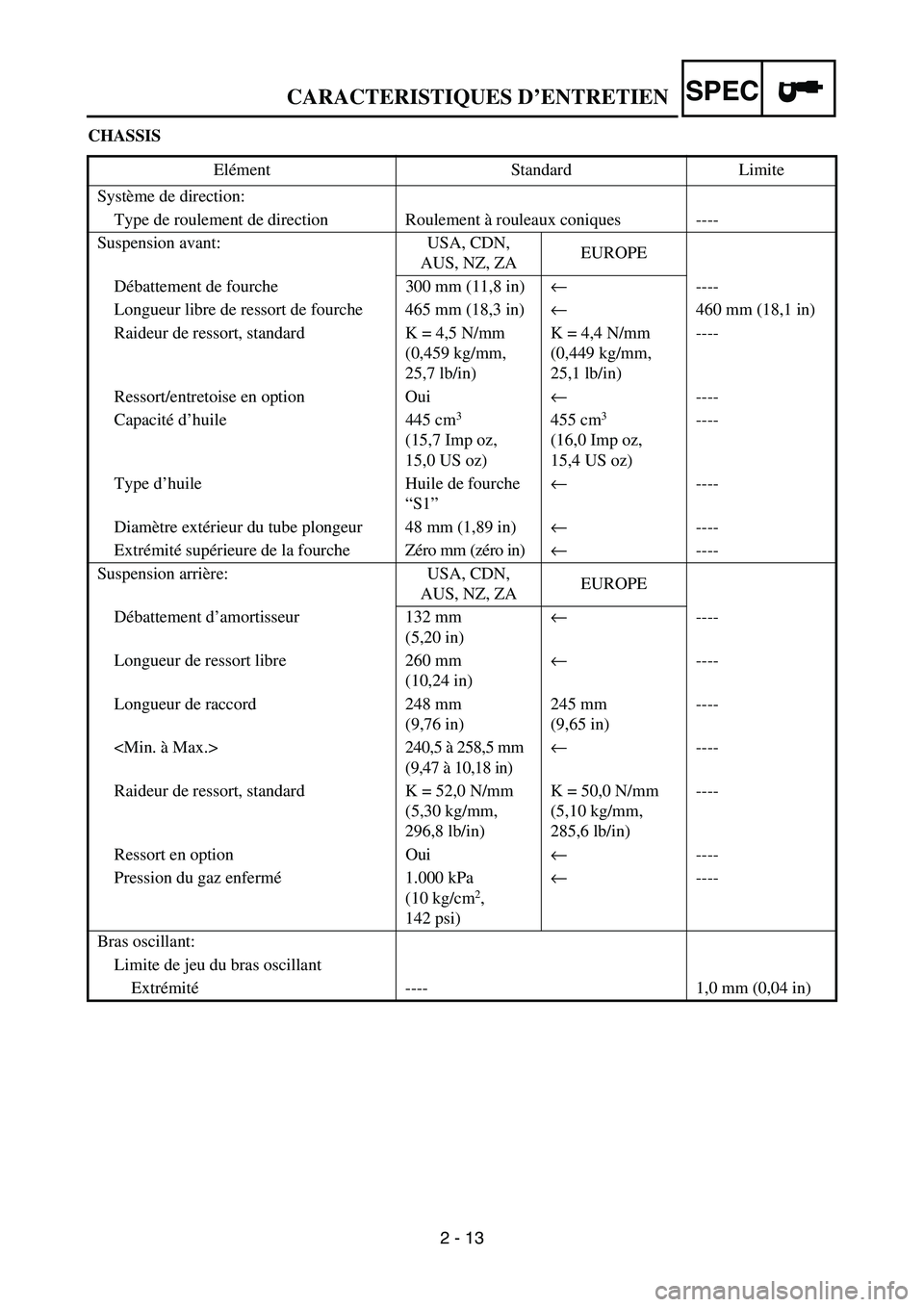

CHASSIS
Elément Standard Limite
Système de direction:
Type de roulement de direction Roulement à rouleaux coniques ----
Suspension avant: USA, CDN,
AUS, NZ, ZAEUROPE
Débattement de fourche 300 mm (11,8 in)← ----
Longueur libre de ressort de fourche 465 mm (18,3 in)← 460 mm (18,1 in)
Raideur de ressort, standard K = 4,5 N/mm
(0,459 kg/mm,
25,7 lb/in)K = 4,4 N/mm
(0,449 kg/mm,
25,1 lb/in)----
Ressort/entretoise en option Oui← ----
Capacité d’huile 445 cm
3
(15,7 Imp oz,
15,0 US oz) 455 cm3
(16,0 Imp oz,
15,4 US oz) ----
Type d’huile Huile de fourche
“S1”← ----
Diamètre extérieur du tube plongeur 48 mm (1,89 in)← ----
Extrémité supérieure de la fourche Zéro mm (zéro in)← ----
Suspension arrière: USA, CDN,
AUS, NZ, ZAEUROPE
Débattement d’amortisseur 132 mm
(5,20 in)← ----
Longueur de ressort libre 260 mm
(10,24 in)← ----
Longueur de raccord 248 mm
(9,76 in)245 mm
(9,65 in)----
240,5 à 258,5 mm
(9,47 à 10,18 in)← ----
Raideur de ressort, standard K = 52,0 N/mm
(5,30 kg/mm,
296,8 lb/in)K = 50,0 N/mm
(5,10 kg/mm,
285,6 lb/in)----
Ressort en option Oui← ----
Pression du gaz enfermé1.000 kPa
(10 kg/cm
2,
142 psi)← ----
Bras oscillant:
Limite de jeu du bras oscillant
Extrémité---- 1,0 mm (0,04 in)

2 - 14
SPECCARACTERISTIQUES D’ENTRETIEN
Roue:
Type de roue avant Roue à rayons ----
Type de roue arrière Roue à rayons ----
Taille/matériau de la jante avant 21 × 1,60/Aluminium ----
Taille/matériau de la jante arrière 19 × 2,15/Aluminium ----
Limite de voilage de la jante:
Radial ---- 2,0 mm (0,08 in)
Latéral ---- 2,0 mm (0,08 in)
Chaîne de transmission:
Type/fabricant DID520DMA2 SDH/DAIDO ----
Nombre de maillons 115 maillons + attache ----
Jeu de la chaîne 48 à 58 mm (1,9 à 2,3 in) ----
Longueur de la chaîne (15 maillons) ---- 242,9 mm
(9,563 in)
Frein à disque avant:
Diamètre extérieur du disque × Epais-
seur250 × 3,0 mm (9,84 × 0,12 in) 250 × 2,5 mm
(9,84 × 0,10 in)
Epaisseur de plaquette 4,4 mm (0,17 in) 1,0 mm (0,04 in)
Diamètre intérieur du maître cylindre 11,0 mm (0,433 in) ----
Diamètre intérieur du cylindre d’étrier 27,0 mm (1,063 in) × 2 ----
Type de liquide de frein DOT n°4 ----
Frein à disque arrière:
Diamètre extérieur du disque × Epais-
seur245 × 4,0 mm (9,65 × 0,16 in) 245 × 3,5 mm
(9,65 × 0,14 in)
Limite de déflexion ---- 0,15 mm (0,006 in)
Epaisseur de plaquette 6,4 mm (0,25 in) 1,0 mm (0,04 in)
Diamètre intérieur du maître cylindre 11,0 mm (0,433 in) ----
Diamètre intérieur du cylindre d’étrier 25,4 mm (1,000 in) × 1 ----
Type de liquide de frein DOT n°4 ----
Levier et pédale de frein:
Position du levier de frein 95 mm (3,74 in) ----
Hauteur de la pédale de frein
(distance verticale au-dessus du som-
met du repose-pied)5 mm (0,20 in) ----
Garde du levier d’embrayage (à l’extré-
mité du levier)8 à 13 mm (0,31 à 0,51 in) ----
Jeu de la poignée des gaz 3 à 5 mm (0,12 à 0,20 in) ---- Elément Standard Limite

2 - 15
SPECCARACTERISTIQUES D’ENTRETIEN
N.B.:
1. Serrer d’abord l’écrou crénelé à 38 Nm (3,8 m  kg, 27 ft  lb) environ à l’aide d’une clé à ergots, puis le
desserrer d’un tour.
2. Resserrer l’écrou crénelé à 7 Nm (0,7 m  kg, 5,1 ft  lb). Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb
Couronne de poignée et fourreau M8 × 1,25 4 23 2,3 17
Té inférieur et fourreau M8 × 1,25 4 20 2,0 14
Couronne de poignée et arbre de direction M24 × 1,0 1 145 14,5 105
Support du guidon (supérieur) M8 × 1,25 4 28 2,8 20
Ecrou de la colonne de direction M28 × 1,0 1 Se reporter à N.B..
Fourche et amortisseur complet M51 × 1,5 2 30 3,0 22
Fourche et dispositif de réglage M22 × 1,25 2 55 5,5 40
Amortisseur complet et soupape de base M42 × 1,5 2 29 2,9 21
Dispositif de réglage et amortisseur complet M12 × 1,25 2 29 2,9 21
Vis de purge d’air (fourche) et soupape de base M5 × 0,8 2 1 0,1 0,7
Fourche et protection M6 × 1,0 6 10 1,0 7,2
Protection et support de durit de frein M6 × 1,0 2 7 0,7 5,1
Couvercle du logement de câble des gaz M5 × 0,8 2 4 0,4 2,9
Montage du support de levier d’embrayage M5 × 0,8 2 4 0,4 2,9
Ecrou de montage du levier d’embrayage M6 × 1,0 1 4 0,4 2,9
Montage du support du levier de démarrage à chaud M5 × 0,8 2 4 0,4 2,9
Maître-cylindre de frein avant et support M6 × 1,0 2 9 0,9 6,5
Couvercle de maître-cylindre de frein avant M4 × 0,7 2 2 0,2 1,4
Boulon de montage du levier de frein M6 × 1,0 1 6 0,6 4,3
Ecrou de montage du levier de frein M6 × 1,0 1 6 0,6 4,3
Contre-écrou de réglage de position du levier de frein M6 × 1,0 1 5 0,5 3,6
Guide-câble (durit de frein avant) et té inférieur M6 × 1,0 1 4 0,4 2,9
Boulon de raccord de durit de frein avant (maître-
cylindre)M10 × 1,25 1 30 3,0 22
Boulon de raccord de durit de frein avant (étrier) M10 × 1,25 1 30 3,0 22
Etrier de frein avant et fourche M8 × 1,25 2 23 2,3 17
Etrier de frein avant et support de durit de frein M6 × 1,0 1 10 1,0 7,2
Etrier de frein (avant et arrière) et bouchon de gou-
pille de plaquetteM10 × 1,0 2 3 0,3 2,2
Etrier de frein (avant et arrière) et goupille de plaquette M10 × 1,0 2 18 1,8 13
Etrier de frein (avant et arrière) et vis de purge M8 × 1,25 2 6 0,6 4,3
Axe de roue avant et écrou d’axe M16 × 1,5 1 105 10,5 75
Support d’axe de roue avant M8 × 1,25 4 23 2,3 17
Disque de frein avant et moyeu de roue M6 × 1,0 6 12 1,2 8,7
Disque de frein arrière et moyeu de roue M6 × 1,0 6 14 1,4 10
Montage de la pédale de frein M8 × 1,25 1 26 2,6 19
Maître-cylindre de frein arrière et cadre M6 × 1,0 2 11 1,1 8,0
Couvercle de maître-cylindre de frein arrière M4 × 0,7 2 2 0,2 1,4
Boulon de raccord de durit de frein arrière (étrier) M10 × 1,25 1 30 3,0 22
Boulon de raccord de durit de frein arrière (maître-
cylindre)M10 × 1,25 1 30 3,0 22
