FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
Questo indica riserva. Con la leva del rubi-
netto benzina in questa posizione, è dispo-
nibile il carburante di riserva. Mettere la leva
del rubinetto benzina in questa posizione se
il carburante finisce durante la guida. Quan-
do questo si verifica, effettuare il rifornimen-
to il più presto possibile e ricordarsi di
riportare la leva del rubinetto benzina su
“ON”!
HAU13620
Pomello dello starter
(arricchitore) “” Per l’avviamento a freddo, il motore richiede
una miscela più ricca di aria e carburante
che viene fornita dallo starter (arricchitore).
Spostare il pomello in direzione (a) per atti-
vare lo starter (arricchitore).
Spostare il pomello in direzione (b) per di-
sattivare lo starter (arricchitore).ATTENZIONE:
HCA10990
Non utilizzare lo starter (arricchitore) per
più di 3 minuti, in quanto il tubo dello
scarico potrebbe scolorirsi per il calore
eccessivo. Inoltre, l’uso prolungato dello
starter (arricchitore) provoca ritardi di
combustione. Se questo accade, disatti-vare lo starter (arricchitore).
HAU14191
Selle Sella passeggero
Per togliere la sella passeggeroTogliere il dado e la rondella, e poi estrarre
la sella passeggero tirandola verso l’alto.
Per installare la sella passeggero1. Inserire le sporgenze sul lato anteriore
della sella passeggero nei supporti
come illustrato nella figura e poi mette-
re la sella nella sua posizione origina-
ria.
2. Installare la rondella e il dado, e poi
serrare il dado alla coppia di serraggio
secondo specifica.
1. Pomello starter (arricchitore) “”
1. Dado
2. Rondella
U5SCHRH0.book Page 11 Tuesday, March 22, 2005 5:49 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
Sella pilota
Per togliere la sella pilota1. Togliere la sella passeggero.
2. Togliere il bullone e poi estrarre la sella
pilota tirandola verso l’alto.Per installare la sella pilota
1. Inserire la sporgenza sul lato anteriore
della sella pilota nel supporto come il-
lustrato in figura, mettere la sella nella
sua posizione originaria e poi installare
il bullone.2. Installare la sella passeggero.
NOTA:Verificare che le selle siano fissate salda-mente prima di utilizzare il mezzo. Coppia di serraggio:
Dado sella passeggero:
21 Nm (2.1 m·kgf, 15 ft·lbf)
1. Supporto della sella
2. Sporgenza
1. Bullone
1. Supporto della sella
2. Sporgenza
U5SCHRH0.book Page 12 Tuesday, March 22, 2005 5:49 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
HAU14281
Portacasco Per aprire il portacasco, inserire la chiave
nella serratura e poi girarla come illustrato
nella figura.
Per chiudere il portacasco, metterlo nella
sua posizione originaria e poi togliere la
chiave.
AVVERTENZA
HWA10160
Non guidare mai con un casco aggancia-
to al portacasco: il casco potrebbe urta-
re altri oggetti, causando la perdita di
controllo del mezzo, il che può risultarein un incidente.
HAU14481
Scomparto portaoggetti Lo scomparto portaoggetti si trova sul lato
sinistro del veicolo.
Per aprire lo scomparto portaoggetti
1. Spostare il coperchietto della serratu-
ra, inserire la chiave nella serratura e
girarla in senso orario.
2. Tirare in fuori il coperchio dello scom-
parto portaoggetti come illustrato nella
figura.Per chiudere lo scomparto portaoggetti
1. Riportare il coperchio dello scomparto
portaoggetti nella sua posizione origi-
naria, come illustrato nella figura.
2. Girare la chiave in senso antiorario,
sfilarla e poi chiudere il coperchietto
della serratura.
1. Portacasco
2. Sbloccare.
1. Coperchio dello scomparto portaoggetti
2. Coperchietto della serratura dello scomparto
portaoggetti
3. Serratura dello scomparto portaoggetti
1. Scomparto portaoggetti
2. Coperchio dello scomparto portaoggetti
U5SCHRH0.book Page 13 Tuesday, March 22, 2005 5:49 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
HAU14860

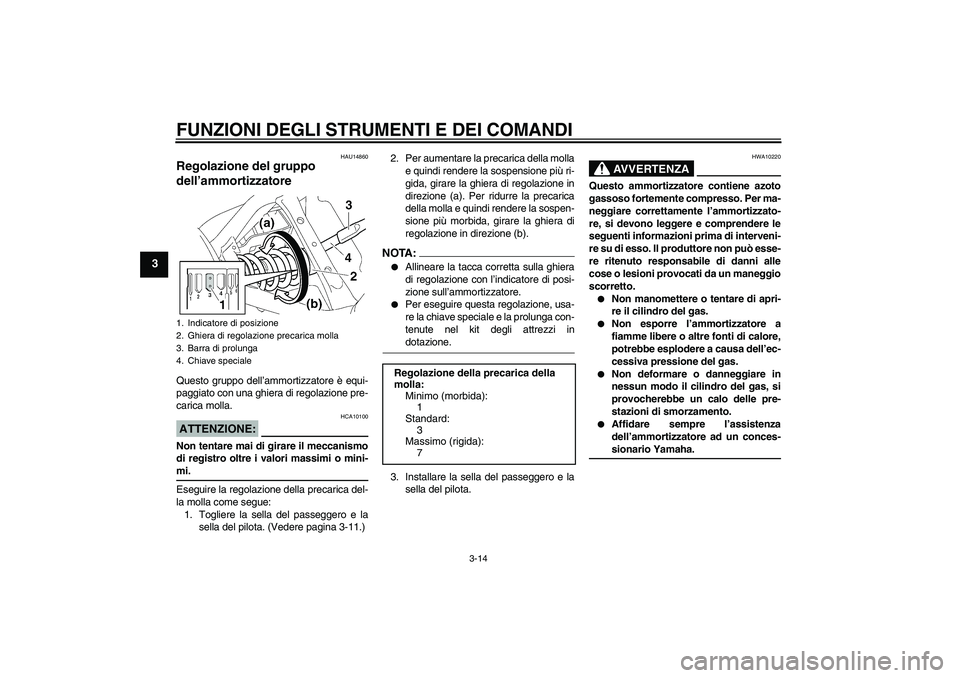

Regolazione del gruppo
dell’ammortizzatore Questo gruppo dell’ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla.ATTENZIONE:
HCA10100
Non tentare mai di girare il meccanismo
di registro oltre i valori massimi o mini-mi.
Eseguire la regolazione della precarica del-
la molla come segue:
1. Togliere la sella del passeggero e la
sella del pilota. (Vedere pagina 3-11.)2. Per aumentare la precarica della molla
e quindi rendere la sospensione più ri-
gida, girare la ghiera di regolazione in
direzione (a). Per ridurre la precarica
della molla e quindi rendere la sospen-
sione più morbida, girare la ghiera di
regolazione in direzione (b).
NOTA:

Allineare la tacca corretta sulla ghiera
di regolazione con l’indicatore di posi-
zione sull’ammortizzatore.


Per eseguire questa regolazione, usa-
re la chiave speciale e la prolunga con-
tenute nel kit degli attrezzi indotazione.
3. Installare la sella del passeggero e la
sella del pilota.
AVVERTENZA
HWA10220
Questo ammortizzatore contiene azoto
gassoso fortemente compresso. Per ma-
neggiare correttamente l’ammortizzato-
re, si devono leggere e comprendere le
seguenti informazioni prima di interveni-
re su di esso. Il produttore non può esse-
re ritenuto responsabile di danni alle
cose o lesioni provocati da un maneggio
scorretto.

Non manomettere o tentare di apri-
re il cilindro del gas.


Non esporre l’ammortizzatore a
fiamme libere o altre fonti di calore,
potrebbe esplodere a causa dell’ec-
cessiva pressione del gas.


Non deformare o danneggiare in
nessun modo il cilindro del gas, si
provocherebbe un calo delle pre-
stazioni di smorzamento.


Affidare sempre l’assistenza
dell’ammortizzatore ad un conces-sionario Yamaha.
1. Indicatore di posizione
2. Ghiera di regolazione precarica molla
3. Barra di prolunga
4. Chiave speciale
Regolazione della precarica della
molla:
Minimo (morbida):
1
Standard:
3
Massimo (rigida):
7
U5SCHRH0.book Page 14 Tuesday, March 22, 2005 5:49 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
HAU15150
Attacchi per le cinghie dei
bagagli Su ciascun poggiapiedi del passeggero c’è
un attacco per le cinghie dei bagagli.
HAU15300
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTA:L’interruttore incorporato nel cavalletto late-
rale fa parte dell’impianto d’interruzione del
circuito di accensione, che interrompe l’ac-
censione in determinate situazioni (vedere
più avanti per spiegazioni sull’impianto d’in-terruzione del circuito di accensione).
AVVERTENZA
HWA10240
Non si deve utilizzare il motociclo con il
cavalletto laterale abbassato, o se non
può essere alzato correttamente (oppure
se non rimane alzato), altrimenti il caval-
letto laterale potrebbe toccare il terreno
e distrarre il pilota, con conseguente
possibilità di perdere il controllo del
mezzo. Il sistema d’interruzione circuito
accensione Yamaha è stato progettato
per far adempiere al pilota la responsabi-
lità di alzare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si prega di controllare questo sistemaregolarmente come descritto di seguito
e di farlo riparare da un concessionario
Yamaha se non funziona correttamente.
1. Attacco cinghia portabagagli
U5SCHRH0.book Page 15 Tuesday, March 22, 2005 5:49 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
HAU15311
Impianto d’interruzione del
circuito di accensione L’impianto d’interruzione del circuito di ac-
censione (comprendente l’interruttore del
cavalletto laterale, l’interruttore della frizio-
ne e l’interruttore del folle) ha le seguenti
funzioni:

Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, con
la leva frizione non tirata.


Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora abbas-
sato.


Spegnere il motore a marcia innestata
e con il cavalletto laterale abbassato.

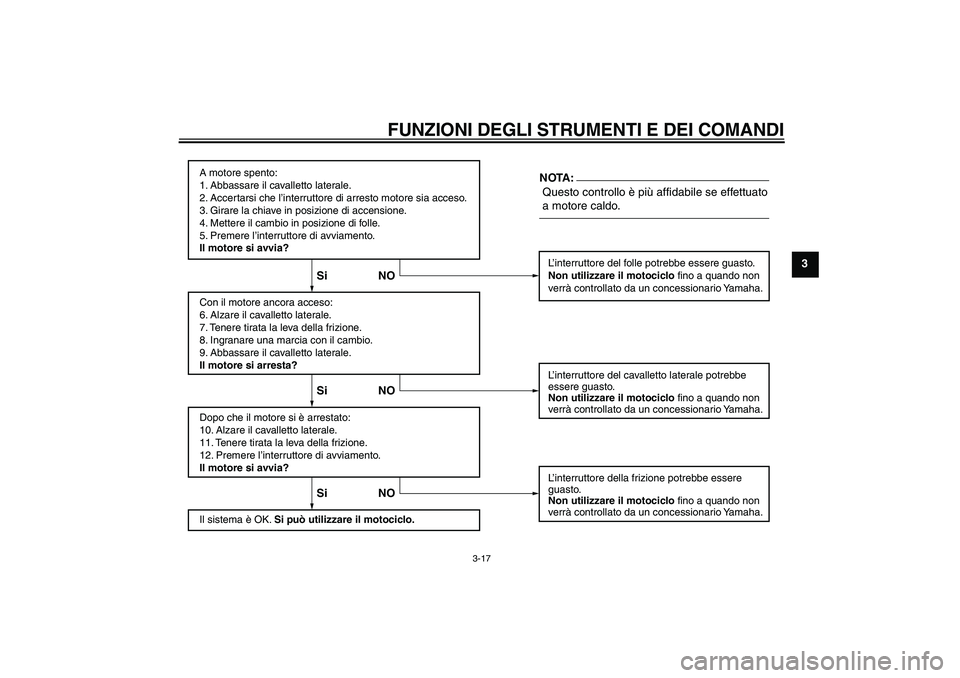

Controllare periodicamente il funzionamen-
to dell’impianto d’interruzione del circuito di
accensione in conformità alla seguente pro-
cedura:AVVERTENZA
HWA10250
Se si nota una disfunzione, fare control-
lare il sistema da un concessionarioYamaha prima di utilizzare il mezzo.U5SCHRH0.book Page 16 Tuesday, March 22, 2005 5:49 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3
A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore di arresto motore sia acceso.
3. Girare la chiave in posizione di accensione.
4. Mettere il cambio in posizione di folle.
5. Premere l’interruttore di avviamento.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva della frizione.
8. Ingranare una marcia con il cambio.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva della frizione.
12. Premere l’interruttore di avviamento.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il motociclo.
Questo controllo è più affidabile se effettuato
a motore caldo.L’interruttore del folle potrebbe essere guasto.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
L’interruttore del cavalletto laterale potrebbe
essere guasto.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
L’interruttore della frizione potrebbe essere
guasto.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO Si NONOTA:
