2005 YAMAHA VX ESP

3-62
ESD
3. Den Motor starten und das Wasserfahrzeug
betreiben, um jegliche Wasserrückstände aus
dem Motorraum zu entfernen. (Falls der Motor
nicht startet, siehe Seite 5-16, “Abschleppen
des Wasserfahrzeugs”, oder Seite 5-18,
“Überflutetes Wasserfahrzeug”.)
@ Den Motor nach dem nächsten Start nicht mit
Vollgas betreiben, bevor er wenigstens eine
Minute lang betrieben worden ist. Ein Wasser-
überschuß in der Bilge könnte in den Motor
spritzen und ernsthafte Schäden verursachen.
@
HINWEIS:@ Um das Wasser so schnell wie möglich aus dem
Motorraum zu entfernen, das Wasserfahrzeug so
gerade wie möglich und mindestens 2 Minuten
lang über Gleitgeschwindigkeit betreiben.
@
3. Arranque el motor y haga funcionar la moto
de agua para evacuar toda el agua que pueda
quedar en la cámara del motor. (Si el motor
no arranca, consulte “Remolque de la moto
de agua” en la página 5-16 o “Hundimiento
de la moto de agua” en la página 5-18).
@ Durante al menos un minuto después de vol-
ver a ponerlo en marcha, no revolucione el
motor al máximo. El exceso de agua en la sen-
tina puede salpicar el motor y provocar gra-
ves averías en este.
@
NOTA:@ Para evacuar eficazmente el agua de la cámara
del motor, navegue en línea recta y a velocidad
de planeo durante un mínimo de 2 minutos.
@
UF1K80A0.book Page 62 Monday, November 29, 2004 4:23 PM

3-64
ESD
GJU19960
Wenden des Wasserfahrzeugs
Die Kontrolle über die Steuerung hängt von ei-
ner Kombination von Faktoren ab, und zwar von
der Stellung der Lenkergriffe und wieviel Gas ge-
geben wird.
Wasser, das durch das Einlaßsieb hereingeso-
gen wird, wird durch das Flügelrad in der Strahl-
pumpe unter Druck gesetzt. Während das unter
Druck gesetzte Wasser aus der Pumpe durch die
Strahlschubdüse ausgestoßen wird, erzeugt sie
den Druck mit dem das Wasserfahrzeug bewegt
und gesteuert wird. Je höher die Motorgeschwin-
digkeit ist, desto größer ist der erzeugte Druck.
Die Stärke des Strahlschubs, zusammen mit
der Stellung der Lenkergriffe bestimmt, wie scharf
Sie wenden.
A. Geben Sie mehr Gas, wird der Druck ver-
stärkt. Deshalb wird das Wasserfahrzeug
schärfer wenden.
B. Geben Sie weniger Gas, wird der Druck ver-
mindert. Deshalb wird das Wasserfahrzeug
sanfter wenden.
C. Vollständiges Wegnehmen des Gases hat nur
minimale Schubkraft zur Folge. Wenn Sie mit
einer höheren Geschwindigkeit als der Lang-
samstlaufgeschwindigkeit fahren, werden Sie
sehr schnell einen Abfall der Lenkbarkeit fest-
stellen, sobald Sie kein Gas mehr geben. Sie
können unmittelbar nach dem Weggehen
vom Gas immer noch etwas Wendevermögen
haben, aber sobald der Motor langsamer
wird, wird das Wasserfahrzeug nicht länger
auf Lenkerbewegungen reagieren, bis Sie
wieder Gas geben oder Langsamstlaufge-
schwindigkeit erreicht haben.
Bei Langsamstlaufgeschwindigkeit kann das
Wasserfahrzeug durch die Lenkerstellung al-
lein allmählich gewendet werden, indem nur
der im Leerlauf verfügbare Schub verwendet
wird.
D. Wird der Motor während der Fahrt abgeschal-
tet, gibt es keinen Schub. Das Wasserfahr-
zeug wird geradeaus fahren, auch wenn die
Lenkergriffe gedreht werden.
Zum Lenken brauchen Sie Gas.
SJU19960
Gobierno de la moto de agua
El gobierno depende de la combinación de la
posición del manillar y del gas que se aplique.
El rotor de la bomba de chorro presuriza el
agua aspirada por la rejilla de admisión. Cuando
el agua presurizada es expulsada de la bomba
por la tobera de propulsión, crea el empuje nece-
sario para mover y gobernar la moto de agua.
Cuanto mayor sea el régimen del motor, tanto
mayor será el empuje generado.
El empuje del chorro más la posición del ma-
nillar determinan el radio de la virada.
A. Más gas produce más empuje, por lo que la
moto de agua virará en un radio menor.
B. Menos gas produce menos empuje, por lo
que la moto de agua virará de forma más
progresiva.
C. Si se suelta completamente el acelerador, el
empuje será mínimo. Si está navegando a
una velocidad superior a la mínima, al soltar
el acelerador se reducirá rápidamente la go-
bernabilidad. Seguirá teniendo alguna capa-
cidad para virar inmediatamente después de
soltar el acelerador pero, una vez el motor
haya bajado de revoluciones, la moto de agua
no responderá a la acción del manillar hasta
que acelere de nuevo o adquiera la velocidad
mínima.
A la velocidad mínima, la moto de agua pue-
de virar progresivamente sólo por la acción
del manillar y con el empuje mínimo dispo-
nible al ralentí.
D. Si se para el motor durante la navegación,
deja de producirse empuje alguno. La moto
de agua avanzará en línea recta aunque se
gire el manillar.
Para gobernar necesita gas.
UF1K80A0.book Page 64 Monday, November 29, 2004 4:23 PM

3-66
ESD
@
Den Gashebel nicht loslassen, wenn Sie
versuchen von Hindernissen wegzusteu-
ern—Sie brauchen Gas zum Steuern. Ein
Zusammenstoß könnte zu ernsthaften Ver-
letzungen oder zum Tod führen.

Bei Betrieb mit höherer Geschwindigkeit,
sollten Sie allmähliche Wendungen vollzie-
hen oder langsamer werden, bevor Sie wen-
den. Scharfe Wendungen bei hoher Ge-
schwindigkeit könnten das Wasserfahrzeug
seitlich wegschlittern oder schleudern las-
sen und den Fahrer und die Mitfahrer über
Bord werfen, was Verletzung zur Folge ha-
ben könnte.
@
Dieses Modell ist mit dem Yamaha Engine Ma-
nagement System (YEMS) ausgestattet, welches
ein “Off-Throttle”-Steuerungssystem (OTS) mit
einschließt. Es wird bei Gleitgeschwindigkeit akti-
viert, falls Sie das Wasserfahrzeug steuern wol-
len, nachdem der Gashebel freigegeben worden
ist (siehe Bedingung C oben). Das OTS-System
unterstützt die Wendung, indem es dem Wasser-
fahrzeug weiterhin Schubkraft verleiht, während
es abbremst. Sie können jedoch schärfer wen-
den, wenn Sie Gas geben und dabei die Lenker-
griffe drehen. Das OTS-System wird unterhalb
von Gleitgeschwindigkeit nicht aktiviert oder wenn
der Motor abgestellt ist. Sobald der Motor langsa-
mer wird, wendet das Wasserfahrzeug nicht mehr
aufgrund von Lenkerbewegung, bis wieder Gas
gegeben wird oder Langsamstlaufgeschwingig-
keit erreicht worden ist.
@
No suelte el acelerador cuando trate de evi-
tar objetos—para gobernar necesita gas.
Una colisión puede provocar lesiones gra-
ves o mortales.

Cuando navegue a velocidades altas, vire
progresivamente o reduzca la marcha antes
de virar. Las viradas cerradas a alta veloci-
dad pueden provocar el derrapaje de la
moto de agua o el giro sobre si misma, lan-
zando al piloto y a los tripulantes por la
borda, con el consiguiente riesgo de lesio-
nes.
@
Este modelo incorpora el sistema Yamaha de
gestión del motor (YEMS) que incluye el siste-
ma de gobierno sin gas (OTS). Dicho sistema se
activa a velocidad de planeo, cuando se intenta
virar después de soltar el acelerador (ver condi-
ción C más arriba). El sistema OTS sigue sumi-
nistrando algo de empuje que permitirá virar
mientras la moto de agua desacelera; no obstan-
te, podrá efectuar una virada más cerrada si da
gas al girar el manillar. El sistema OTS no fun-
ciona a velocidades inferiores a la de planeo o
cuando el motor está parado. Cuando el motor
reduzca la marcha, la moto de agua dejará de res-
ponder al manillar hasta que acelere de nuevo o
alcance la velocidad mínima.
UF1K80A0.book Page 66 Monday, November 29, 2004 4:23 PM

3-68
ESD
GJU18501
Anhalten des Wasserfahrzeugs
Das Wasserfahrzeug ist nicht mit einem sepa-
raten Bremssystem ausgestattet. Es wird durch
den Wasserwiderstand angehalten, wenn der
Gashebel losgelassen wird. Aus der Höchstge-
schwindigkeit kommt das Wasserfahrzeug nach
ungefähr 100 m (330 ft) zum Stillstand, nachdem
das Gas weggenommen und der Motor abge-
schaltet worden ist; allerdings können Faktoren
wie das Gesamtgewicht, die Bedingungen der
Wasseroberfläche und die Windrichtung die Län-
ge dieser Strecke beeinflussen. Das Wasserfahr-
zeug verlangsamt sich unmittelbar nach dem Los-
lassen des Gashebels, gleitet aber noch eine
Weile dahin, bevor es vollständig stehenbleibt.
Wenn Sie sich nicht sicher sind, ob Sie rechtzeitig
anhalten können, bevor Sie auf ein Hindernis sto-
ßen, geben Sie Gas und drehen Sie in eine ande-
re Richtung ab.
@
Einen ausreichenden Anhalteweg vorse-
hen.

Frühzeitig handeln, um Kollisionen zu ver-
meiden. Jederzeit bedenken, daß Wasser-
fahrzeuge und Boote keine Bremsen haben.

Stets defensiv und mit angemessener Ge-
schwindigkeit fahren; außerdem einen si-
cheren Abstand zu Personen, Gegenstän-
den und anderen Wasserfahrzeugen
wahren, damit immer Zeit zum Anhalten
bleibt.

Beim Drosseln den Motor nicht abschalten,
damit die Motorkraft gegebenenfalls zur
Ve r fügung steht, um einem Boot oder ande-
ren Hindernis ausweichen zu können.

Nur VX110 Deluxe:
Zum Drosseln oder Anhalten des Wasser-
fahrzeugs nicht auf Rückwärtsfahrt um-
schalten, denn dies könnte dazu führen,
daß der Fahrer die Kontrolle verliert, über
Bord geschleudert wird oder gegen den
Lenker aufprallt.
@
SJU18501
Parada de la moto de agua
La moto de agua no dispone de un sistema in-
dependiente de frenos. Se detiene por la resisten-
cia del agua cuando se suelta la manilla del ace-
lerador. Desde la velocidad máxima, la moto de
agua se detiene por completo en aproximada-
mente 100 m (330 ft) una vez se ha soltado el
acelerador o se ha parado el motor, aunque esta
distancia puede variar en función de numerosos
factores como son el peso bruto, el estado de la
superficie del agua y la dirección del viento. La
velocidad se reducirá tan pronto se suelte la ma-
nilla del acelerador, pero la moto de agua seguirá
avanzando cierta distancia antes de detenerse por
completo. Si no está seguro de poder parar a
tiempo antes de golpear un obstáculo, aplique
gas y vire en otra dirección.
@
Prevea la distancia adecuada para detener-
se.

Actúe con tiempo para evitar colisiones.
Recuerde que las motos de agua y demás
embarcaciones no tienen frenos.

Pilote a la defensiva a velocidades seguras y
manténgase a una distancia prudente de
personas, objetos y otras motos de agua de
forma que tenga tiempo para parar.

No pare el motor cuando reduzca la veloci-
dad, por si necesita la fuerza del motor
para evitar a una embarcación o un obstá-
culo que se encuentre en su derrota.

VX110 Deluxe:
No utilice marcha atrás para reducir la ve-
locidad o para detener la moto de agua; po-
dría perder el control, salir despedido o
golpearse contra el manillar.
@
UF1K80A0.book Page 68 Monday, November 29, 2004 4:23 PM

3-72
ESD
GJU12541
Rückwärtsfahrt
(nur VX110 Deluxe)
Die Rückwärtsfahrtstellung kann eingesetzt
werden, um sich langsam aus Engpässen her-
auszumanövrieren. Die Rückwärtsstellung darf
nur bei langsamen Manövern wie dem Anlegen
zum Drosseln oder Anhalten verwendet werden.
Erst wenn der Motor im Leerlauf dreht, auf
Rückwär tsfahrt schalten und langsam Gas ge-
ben. Vor dem Umschalten auf Rückwärtsfahrt si-
cherstellen, daß keine Schwimmer oder anderen
Hindernisse den Weg versperren.
GJU12550
Betrieb in rauhem Gewässer
Der Aufprall beim Landen, nach einem Sprung
kann sowohl das Wasserfahrzeug als auch den
Fahrer und die Mitfahrer in Mitleidenschaft ziehen.
Der Fahrer könnte sich seinen/ihren Brustkorb
oder das Kinn am Rumpf oder am Lenker des
Wasserfahrzeugs stoßen und sich verletzen. Be-
treiben Sie das Wasserfahrzeug nicht mit Ihrem
Kinn direkt oberhalb der Lenkergriffe oder mit Ih-
ren Füßen außerhalb des Wasserfahrzeugs. Be-
trieb in rauhem Gewässer oder Springen über
Wellen kann auch Risse am Rumpf des Wasser-
fahrzeugs verursachen und Innenteile beschädi-
gen. Vermeiden Sie es, in rauhen Gewässern
oder bei schlechten Wetterbedingungen zu fah-
ren.
SJU12541
Marcha atrás en vías navegables
(VX110 Deluxe)
La marcha atrás puede utilizarse para manio-
brar a baja velocidad cuando se deben evitar obs-
táculos muy próximos que no se pueden rodear.
La marcha atrás puede utilizarse para reducir la
velocidad o parar únicamente en las maniobras a
baja velocidad, por ejemplo al atracar.
Cuando el motor esté al ralentí, dé atrás y ace-
lere de forma gradual. Verifique que no haya
obstáculos o personas por la popa antes de dar
atrás.
SJU12550
Navegación con mala mar
La fuerza de un pantocazo después de un salto
puede representar un fuerte impacto, tanto para
la moto de agua como para el piloto y los tripu-
lantes. El piloto puede golpearse el pecho o la
mandíbula contra el carenado de la moto de agua
o el manillar y lesionarse. No pilote con el men-
tón justo por encima del manillar o con los pies
fuera de la moto de agua. La navegación con
mala mar o el salto de olas puede asimismo da-
ñar la moto de agua o sus piezas internas. Evite
navegar con mala mar o con mal tiempo.
UF1K80A0.book Page 72 Monday, November 29, 2004 4:23 PM

3-74
ESD
GJU10841

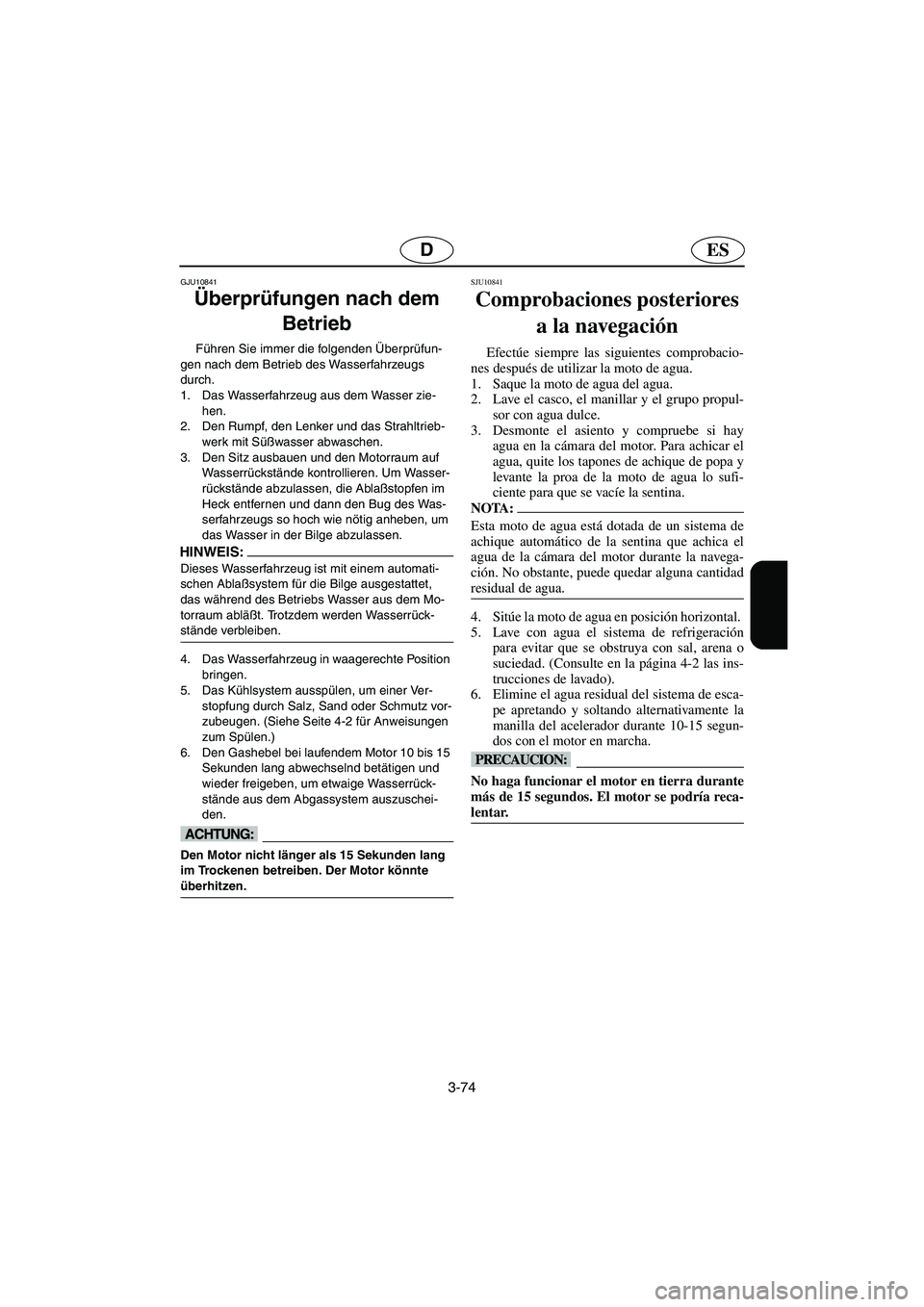

Überprüfungen nach dem
Betrieb
Führen Sie immer die folgenden Überprüfun-
gen nach dem Betrieb des Wasserfahrzeugs
durch.
1. Das Wasserfahrzeug aus dem Wasser zie-
hen.
2. Den Rumpf, den Lenker und das Strahltrieb-
werk mit Süßwasser abwaschen.
3. Den Sitz ausbauen und den Motorraum auf
Wasserrückstände kontrollieren. Um Wasser-
rückstände abzulassen, die Ablaßstopfen im
Heck entfernen und dann den Bug des Was-
serfahrzeugs so hoch wie nötig anheben, um
das Wasser in der Bilge abzulassen.
HINWEIS:@ Dieses Wasserfahrzeug ist mit einem automati-
schen Ablaßsystem für die Bilge ausgestattet,
das während des Betriebs Wasser aus dem Mo-
torraum abläßt. Trotzdem werden Wasserrück-
stände verbleiben.
@
4. Das Wasserfahrzeug in waagerechte Position
bringen.
5. Das Kühlsystem ausspülen, um einer Ver-
stopfung durch Salz, Sand oder Schmutz vor-
zubeugen. (Siehe Seite 4-2 für Anweisungen
zum Spülen.)
6. Den Gashebel bei laufendem Motor 10 bis 15
Sekunden lang abwechselnd betätigen und
wieder freigeben, um etwaige Wasserrück-
stände aus dem Abgassystem auszuschei-
den.
@ Den Motor nicht länger als 15 Sekunden lang
im Trockenen betreiben. Der Motor könnte
überhitzen.
@
SJU10841
Comprobaciones posteriores
a la navegación
Efectúe siempre las siguientes comprobacio-
nes después de utilizar la moto de agua.
1. Saque la moto de agua del agua.
2. Lave el casco, el manillar y el grupo propul-
sor con agua dulce.
3. Desmonte el asiento y compruebe si hay
agua en la cámara del motor. Para achicar el
agua, quite los tapones de achique de popa y
levante la proa de la moto de agua lo sufi-
ciente para que se vacíe la sentina.
NOTA:@ Esta moto de agua está dotada de un sistema de
achique automático de la sentina que achica el
agua de la cámara del motor durante la navega-
ción. No obstante, puede quedar alguna cantidad
residual de agua.
@
4. Sitúe la moto de agua en posición horizontal.
5. Lave con agua el sistema de refrigeración
para evitar que se obstruya con sal, arena o
suciedad. (Consulte en la página 4-2 las ins-
trucciones de lavado).
6. Elimine el agua residual del sistema de esca-
pe apretando y soltando alternativamente la
manilla del acelerador durante 10-15 segun-
dos con el motor en marcha.
@ No haga funcionar el motor en tierra durante
más de 15 segundos. El motor se podría reca-
lentar.
@
UF1K80A0.book Page 74 Monday, November 29, 2004 4:23 PM

ESD
4
GJU10860

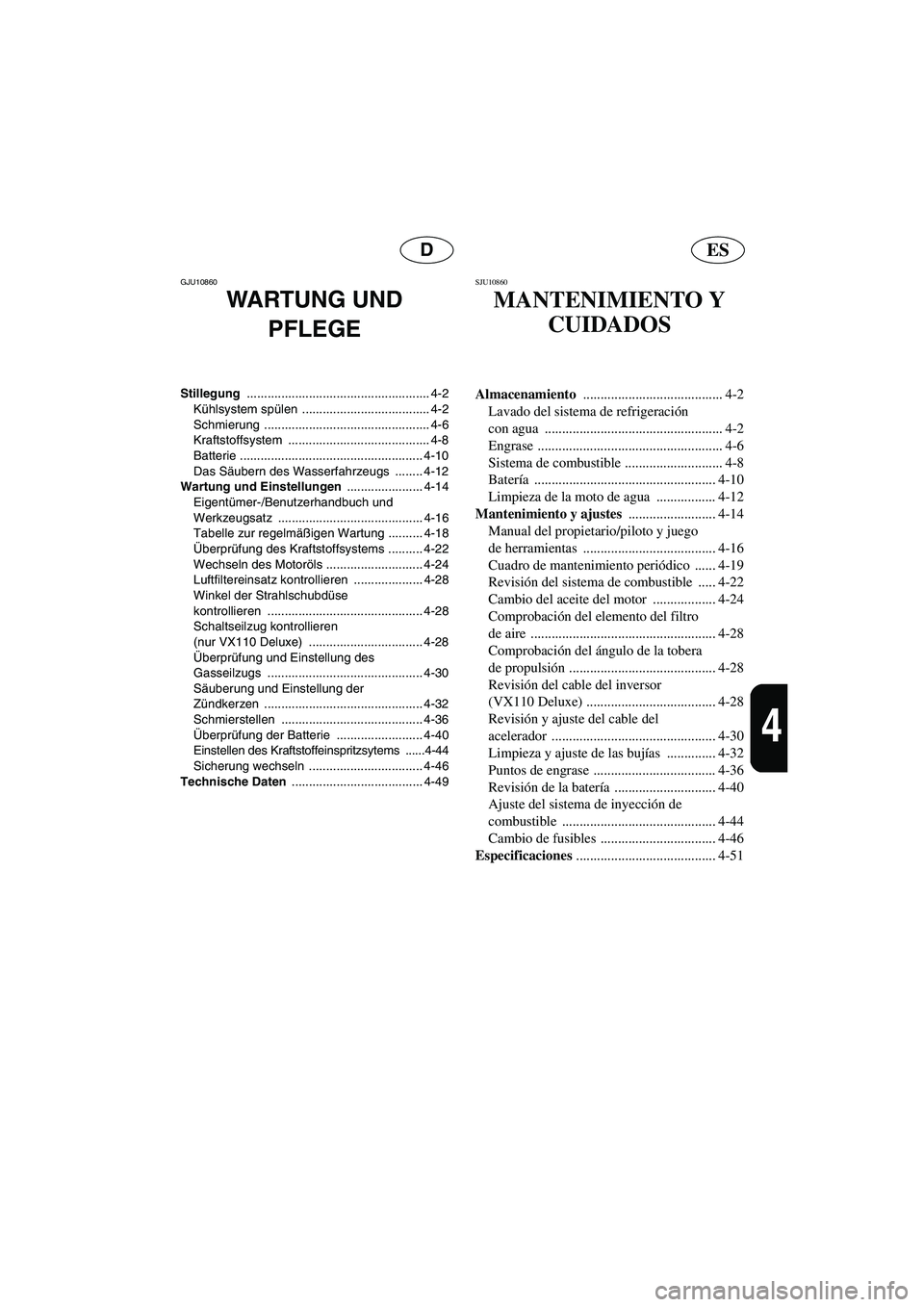

WARTUNG UND
PFLEGE
Stillegung ..................................................... 4-2
Kühlsystem spülen ..................................... 4-2
Schmierung ................................................ 4-6
Kraftstoffsystem ......................................... 4-8
Batterie ..................................................... 4-10
Das Säubern des Wasserfahrzeugs ........ 4-12
Wartung und Einstellungen ...................... 4-14
Eigentümer-/Benutzerhandbuch und
Werkzeugsatz .......................................... 4-16
Tabelle zur regelmäßigen Wartung .......... 4-18
Überprüfung des Kraftstoffsystems .......... 4-22
Wechseln des Motoröls ............................ 4-24
Luftfiltereinsatz kontrollieren .................... 4-28
Winkel der Strahlschubdüse
kontrollieren ............................................. 4-28
Schaltseilzug kontrollieren
(nur VX110 Deluxe) ................................. 4-28
Überprüfung und Einstellung des
Gasseilzugs ............................................. 4-30
Säuberung und Einstellung der
Zündkerzen .............................................. 4-32
Schmierstellen ......................................... 4-36
Überprüfung der Batterie ......................... 4-40
Einstellen des Kraftstoffeinspritzsytems ......4-44
Sicherung wechseln ................................. 4-46
Technische Daten ...................................... 4-49
SJU10860
MANTENIMIENTO Y
CUIDADOS
Almacenamiento
........................................ 4-2
Lavado del sistema de refrigeración
con agua ................................................... 4-2
Engrase ..................................................... 4-6
Sistema de combustible ............................ 4-8
Batería .................................................... 4-10
Limpieza de la moto de agua ................. 4-12
Mantenimiento y ajustes
......................... 4-14
Manual del propietario/piloto y juego
de herramientas ...................................... 4-16
Cuadro de mantenimiento periódico ...... 4-19
Revisión del sistema de combustible ..... 4-22
Cambio del aceite del motor .................. 4-24
Comprobación del elemento del filtro
de aire ..................................................... 4-28
Comprobación del ángulo de la tobera
de propulsión .......................................... 4-28
Revisión del cable del inversor
(VX110 Deluxe) ..................................... 4-28
Revisión y ajuste del cable del
acelerador ............................................... 4-30
Limpieza y ajuste de las bujías .............. 4-32
Puntos de engrase ................................... 4-36
Revisión de la batería ............................. 4-40
Ajuste del sistema de inyección de
combustible ............................................ 4-44
Cambio de fusibles ................................. 4-46
Especificaciones
........................................ 4-51
UF1K80A0.book Page 2 Monday, November 29, 2004 4:23 PM

4-6
ESD
GJU21270
Schmierung
@ Keinen entzündlichen Rostschutz auf die Mo-
toroberflächen sprühen, während der Motor
heiß ist. Das Sprühmittel bzw. das Treibgas
könnten Feuer fangen.
@
1. Den Sitz ausbauen. (Siehe Seite 2-10 für An-
weisungen zum Aus- und Einbau des Sitzes.)
2. Die Schlauchschellen-Schraube lockern 1

und den Lufteinlaßkanal lösen 2
.
3. Ein Rostschutzmittel 3
3 Sekunden lang in
die Einlaßöffnung sprühen.
4. Den Lufteinlaßkanal anschließen und die
Schlauchschellen-Schraube festziehen.
5. Den Motor an einem gut belüfteten Ort star-
ten und 15 Sekunden lang im Leerlauf betrei-
ben.
@ Den Motor nicht länger als 15 Sekunden lang
betreiben. Der Motor könnte überhitzen.
@
6. Sämtliche Seilzüge einschließlich Gasseilzug
und Steuerseilzug schmieren.
HINWEIS:@ Die Seilzüge mit Marinefett druckschmieren, so
daß etwaige Feuchtigkeit zwischen Seilzug und
Seilzughülle ausgeschieden wird.
@
7. Die auf Seite 4-36 aufgezählten “Schmierstel-
len” des Wasserfahrzeugs schmieren.
SJU21270
Engrase
@ No aplique productos antioxidantes inflama-
bles en aerosol sobre la superficie del motor
cuando este esté caliente. La sustancia del ae-
rosol o los propelentes pueden inflamarse.
@
1. Desmonte el asiento. (Consulte en la página
2-10 las instrucciones de desmontaje y mon-
taje de los asientos).
2. Afloje el tornillo de la abrazadera 1
y suelte
el conducto de admisión de aire 2
.
3. Aplique un aerosol antioxidante en la abertu-
ra de admisión 3
durante 3 segundos.
4. Acople el conducto de admisión de aire y
apriete el tornillo de la abrazadera.
5. Arranque el motor en un lugar bien ventilado
y déjelo al ralentí durante 15 segundos.
@ No haga funcionar el motor durante más de
15 segundos. El motor se podría recalentar.
@
6. Engrase todos los cables, como el del acele-
rador y el de la dirección.
NOTA:@ Utilice un aplicador adecuado de grasa marina
para engrasar a presión los cables y eliminar toda
humedad entre el cable interior y el exterior.
@
7. Engrase los puntos de la moto de agua espe-
cificados en la página 4-36.
UF1K80A0.book Page 6 Monday, November 29, 2004 4:23 PM
