SPEC
2- 35
1Klammer
2Kupplungsschalterleitung
3Motorstoppschalterleitung
4Bremsschlauch (Bremsseilzug für die TT-
R125E)
5Kupplungsseilzug
6Gasseilzug
7Hauptschalterleitung
8Startschalterleitung
ÅDie Kupplungsschalterleitung und Motorstopp-
schalterleitung auf 3 Rasten festziehen.
ıDen Bremsschlauch (Bremsseilzug für die TT-
R125E) vor dem Nummernschild und durch die
Seilzugführung verlegen.
ÇDen Kupplungsseilzug hinter dem Nummern-
schild verlegen.
ÎBeginnend an der Vorderseite die Hauptschal-
terleitung, den Kupplungsseilzug und die Start-
schalterleitung in dieser Reihenfolge verlegen.
‰Die Startschalterleitung hinter dem Starterseil-
zug verlegen.
ÏDie Hauptschalterleitung rechts von der Num-
mernschild-Strebe verlegen.
ÌDie Gasseilzugeinsteller-Abdeckung und Start-
schalterleitung mit den Enden des Plastiksperr-
bands nach unten weisend befestigen.
ÓDie Starterschalterleitung auf 3 Rasten festzie-
hen.
ÈDie Startschalterleitung in der Mitte des Brems-
Hauptzylinderbügels verlegen. (nur TT-
R125LWE)
ÔDie Motorstoppschalterleitung in der Mitte des
Kupplungschalters verlegen. 1Bride
2Fil de commutateur d’embrayage
3Fil de coupe-circuit du moteur
4Flexible de frein (câble de frein pour le modèle TT-
R125E)
5Câble d’embrayage
6Câble d’accélérateur
7Fil de commutateur principal
8Fil de commutateur de démarrage
ÅAttacher le fil de commutateur d’embrayage et le fil
de coupe-circuit du moteur à 3 crans.
ıFaire passer le flexible de frein (câble de frein pour le
modèle TT-R125E) devant la plaque minéralogique
et dans le guide de câble.
ÇFaire passer le câble d’embrayage à l’arrière de la
plaque minéralogique.
ÎEn commençant par la partie avant, faire passer dans
cet ordre le fil du commutateur principal, le câble
d’embrayage et le fil de commutateur de démarrage.
‰Faire passer le fil du commutateur de démarrage à
l’arrière du câble de démarreur.
ÏFaire passer le fil du commutateur principal à la
droite du montant de plaque minéralogique.
ÌAttacher le couvercle du réglage du câble d’accéléra-
teur et le fil du commutateur de démarrage avec une
attache en plastique, extrémités vers le bas.
ÓAttacher le fil du commutateur de démarrage à 3
crans.
ÈFaire passer le fil de commutateur de démarrage au
milieu du support du maître-cylindre de frein. (TT-
R125LWE seulement)
ÔFaire passer le fil de coupe-circuit du moteur au
milieu du support d’embrayage.
CHEMINEMENT DES CÂBLES
KABELFÜHRUNG

4 - 4
ENG

CARBURETOR
EC468000
CARBURETOR DISASSEMBLY
Extent of removal:
1
Carburetor disassembly
Extent of removal Order Part name Q’ty Remarks
CARBURETOR DISASSEMBLY
1
Throttle cable 1
2
Throttle valve 1 Refer to “REMOVAL POINTS”.
3
Jet needle set 1
4
Carburetor top cover 1
5
Starter plunger 1
6
Float chamber 1
7
Float pivot pin 1
8
Float 1
9
Needle valve 1
0
Main jet washer 1
A
Needle valve seat holder 1
B
Needle valve seat 1
C
Main jet 1
D
Main jet nozzle 1
E
Pilot jet 1
F
Pilot air jet 1 1
G
Pilot air jet 2 1
H
Pilot air screw 1 Refer to “REMOVAL POINTS”.
I
Throttle stop screw 1
J
Coasting enricher 1
1

4 - 56
ENGKICK AXLE AND SHIFT SHAFT
Shift shaft
1. Install:
Shift shaft 1
NOTE:
Apply the lithium soap base grease on the oil
seal lip of the left crankcase side.
Hook the spring ends onto the stopper 2.
Kick axle assembly
1. Install:
Kickstarter segment gear 1
Plain washer 2
Torsion spring 3
On kick axle 4.
NOTE:
Make sure the stopper a of the torsion spring
fits into the hole b on the kick axle.
2. Install:
Spring guide 1
NOTE:
Slide the spring guide into the kick axle, make
sure the groove a in the spring guide fits on
the stopper of the torsion spring.
3. Install:
Kick axle assembly 1
NOTE:
Apply the engine oil on the kick axle.
Slide the kick axle assembly into the crank-
case, make sure the clip 2 and kick axle
stopper b fit into their home positions a, c.
4. Hook:
Torsion spring 1
NOTE:
Turn the torsion spring clockwise and hook
into the proper hole a in the crankcase.

4 - 64
ENG
3. Install the starter clutch 1 on the rotor 2.
NOTE:
Install the starter clutch with its plate portion
a facing the rotor.
Insert the plate portion of the starter clutch
so that it is flush with the surface of contact
b with the rotor.
12 b
a
4. Tighten:
Bolt (starter clutch)
NOTE:
Caulk a the end of the starter clutch holding
bolt near its outer diameter to serve as a stop-
per.
a
T R..30 Nm (3.0 m · kg, 22 ft · lb)
5. Install:
Starter wheel gear 1
Woodruff key 2
Rotor 3
NOTE:
Clean the tapered portion of the crankshaft
and the magneto hub.
When installing the magneto rotor, make
sure the woodruff key is properly seated in
the key way of the crankshaft.
Apply the engine oil on the starter wheel
gear inner circumference.
6. Install:
Plain washer 1
Nut (magneto) 2
NOTE:
Tighten the nut (magneto) while holding the
magneto with a sheave holder 3.
Sheave holder:
YS-1880-A/90890-01701
2
1
3
E
T R..80 Nm (8.0 m · kg, 58 ft · lb)
CDI MAGNETO AND STARTER CLUTCH
(TT-R125E/TT-R125LWE)

CHAS
5 - 42
LENKER
TT-R125

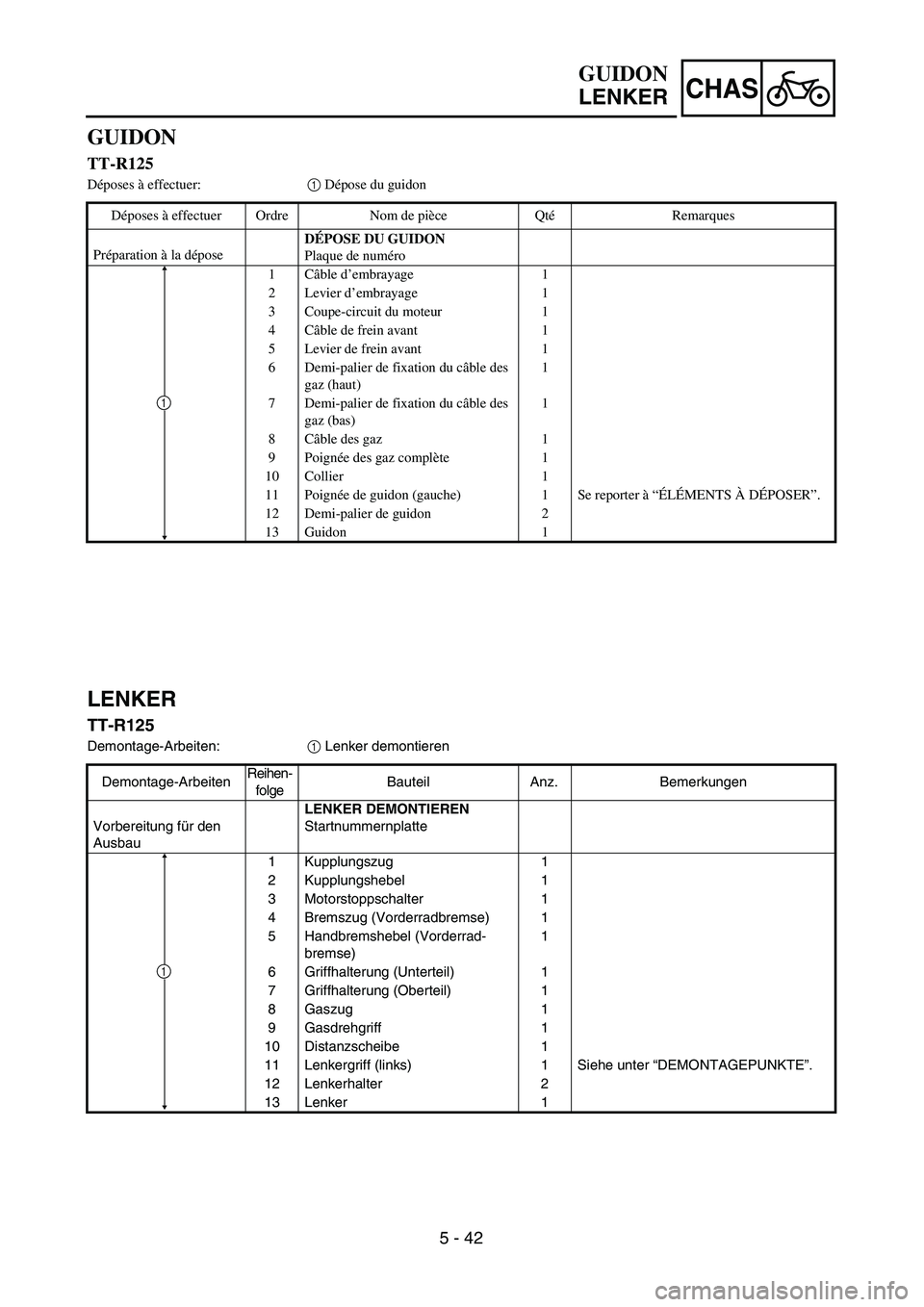

Demontage-Arbeiten:1 Lenker demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung für den
AusbauLENKER DEMONTIEREN
Startnummernplatte
1 Kupplungszug 1
2 Kupplungshebel 1
3 Motorstoppschalter 1
4 Bremszug (Vorderradbremse) 1
5 Handbremshebel (Vorderrad-
bremse)1
6 Griffhalterung (Unterteil) 1
7 Griffhalterung (Oberteil) 1
8 Gaszug 1
9 Gasdrehgriff 1
10 Distanzscheibe 1
11 Lenkergriff (links) 1 Siehe unter “DEMONTAGEPUNKTE”.
12 Lenkerhalter 2
13 Lenker 1
1
GUIDON
TT-R125
Déposes à effectuer:1 Dépose du guidon
Déposes à effectuer Ordre Nom de pièce QtéRemarques
Préparation à la déposeDÉPOSE DU GUIDON
Plaque de numéro
1Câble d’embrayage 1
2 Levier d’embrayage 1
3 Coupe-circuit du moteur 1
4Câble de frein avant 1
5 Levier de frein avant 1
6 Demi-palier de fixation du câble des
gaz (haut)1
7 Demi-palier de fixation du câble des
gaz (bas)1
8Câble des gaz 1
9 Poignée des gaz complète 1
10 Collier 1
11 Poignée de guidon (gauche) 1 Se reporter à “ÉLÉMENTS À DÉPOSER”.
12 Demi-palier de guidon 2
13 Guidon 1
1
GUIDON
LENKER

5 - 43
CHASHANDLEBAR
TT-R125E
Extent of removal:1 Handlebar removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalHANDLEBAR REMOVAL
Number plate
1 Clutch cable 1
2 Clutch lever 1
3 Engine stop switch 1
4 Front brake cable 1
5 Start switch 1
6 Front brake lever 1
7 Grip cap (lower) 1
8 Grip cap (upper) 1
9 Throttle cable 1
10 Throttle grip assembly 1
11 Collar 1
12 Handlebar grip (left) 1 Refer to “REMOVAL POINTS”.
13 Main switch 1
14 Handlebar holder 2
15 Handlebar 1
1

CHAS
5 - 43 TT-R125E
Demontage-Arbeiten:1 Lenker demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung für den
AusbauLENKER DEMONTIEREN
Startnummernplatte
1 Kupplungszug 1
2 Kupplungshebel 1
3 Motorstoppschalter 1
4 Bremszug (Vorderradbremse) 1
5 Startschalter 1
6 Handbremshebel (Vorderrad-
bremse)1
7 Griffhalterung (Unterteil) 1
8 Griffhalterung (Oberteil) 1
9 Gaszug 1
10 Gasdrehgriff 1
11 Distanzhülse 1
12 Lenkergriff (links) 1 Siehe unter “DEMONTAGEPUNKTE”.
13 Zündschalter 1
14 Lenkerhalter 2
15 Lenker 1
1
TT-R125E
Organisation de la dépose:1 Dépose du guidon
Organisation de la dépose Ordre Nom de pièce QtéRemarques
Préparation à la déposeDÉPOSE DU GUIDON
Plaque de numéro
1Câble d’embrayage 1
2 Levier d’embrayage 1
3 Coupe-circuit du moteur 1
4Câble de frein avant 1
5 Contacteur de démarrage 1
6 Levier de frein avant 1
7 Demi-palier de fixation du câble des
gaz (haut)1
8 Demi-palier de fixation du câble des
gaz (bas)1
9Câble des gaz 1
10 Poignée des gaz complète 1
11 Entretoise épaulée1
12 Poignée de guidon (gauche) 1 Se reporter à la section “ÉLÉMENTS À
DÉPOSER”.
13 Coupe-circuit principal 1
14 Demi-palier de guidon 2
15 Guidon 1
1
GUIDON
LENKER

CHAS
5 - 44 TT-R125LW
Déposes à effectuer:1 Dépose du guidon
Déposes à effectuer Ordre Nom de pièce QtéRemarques
Préparation à la déposeDÉPOSE DU GUIDON
Plaque de numéro
1Câble d’embrayage 1
2 Levier d’embrayage 1
3 Coupe-circuit du moteur 1
4Maître cylindre de frein 1 Se reporter à “ÉLÉMENTS À DÉPOSER”.
5Demi-palier de fixation du câble des
gaz1
6 Support du câble des gaz 1
7Câble des gaz 1
8 Poignée des gaz complète 1
9 Entretoise épaulée1
10 Poignée de guidon (gauche) 1 Se reporter à “ÉLÉMENTS À DÉPOSER”.
11 Demi-palier supérieur de guidon 2
12 Guidon 1
1
TT-R125LW
Demontage-Arbeiten:1 Lenker demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung für den
AusbauLENKER DEMONTIEREN
Startnummernplatte
1 Kupplungszug 1
2 Kupplungshebel 1
3 Motorstoppschalter 1
4 Hauptbremszylinder 1 Siehe unter “DEMONTAGEPUNKTE”.
5 Griffhalterung (Unterteil) 1
6 Griffhalterung (Oberteil) 1
7 Gaszug 1
8 Gasdrehgriff 1
9 Distanzscheibe 1
10 Lenkergriff (links) 1 Siehe unter “DEMONTAGEPUNKTE”.
11 Lenkerhalter 2
12 Lenker 1
1
GUIDON
LENKER
