2005 YAMAHA KODIAK 450 Manuale de Empleo (in Spanish)

10-14
Sistema de arranque Arrancador eléctrico y de retroceso
Sistema de lubricación Sumidero húmedo
Aceite de motor:
Tipo
Clasificación del aceite de motor
recomendadoServicio API tipo SE, SF, SG o superior Modelo YFM450FA
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATENCION:
Para evitar que el embrague patine (puesto que el
aceite del motor también lubrica el embrague), no
mezcle ningún aditivo químico. No utilice aceites con
la especificación Diesel “CD” o aceites con una cali-
dad superior a la especificada. Además, no utilice
aceites con la etiqueta “ENERGY CONSERVING II
(AHORRO DE ENERGÍA II)” o superior.
U1D960.book Page 14 Thursday, June 24, 2004 2:51 PM

10-15

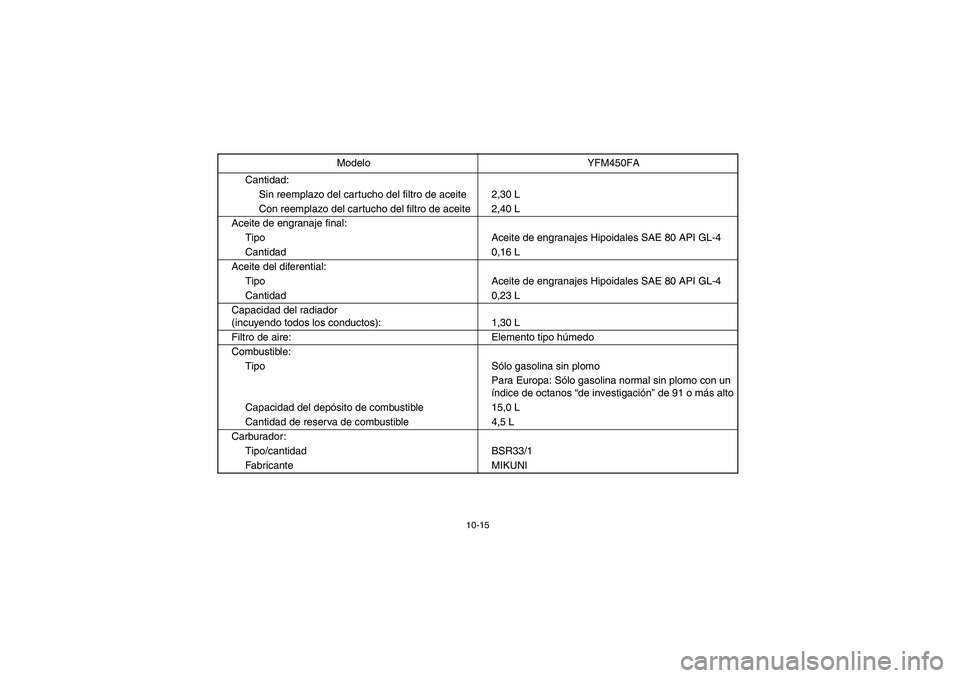

Cantidad:
Sin reemplazo del cartucho del filtro de aceite 2,30 L
Con reemplazo del cartucho del filtro de aceite 2,40 L
Aceite de engranaje final:
Tipo Aceite de engranajes Hipoidales SAE 80 API GL-4
Cantidad 0,16 L
Aceite del diferential:
Tipo Aceite de engranajes Hipoidales SAE 80 API GL-4
Cantidad 0,23 L
Capacidad del radiador
(incuyendo todos los conductos): 1,30 L
Filtro de aire: Elemento tipo húmedo
Combustible:
Tipo Sólo gasolina sin plomo
Para Europa: Sólo gasolina normal sin plomo con un
índice de octanos “de investigación” de 91 o más alto
Capacidad del depósito de combustible 15,0 L
Cantidad de reserva de combustible 4,5 L
Carburador:
Tipo/cantidad BSR33/1
Fabricante MIKUNIModelo YFM450FA
U1D960.book Page 15 Thursday, June 24, 2004 2:51 PM

10-16

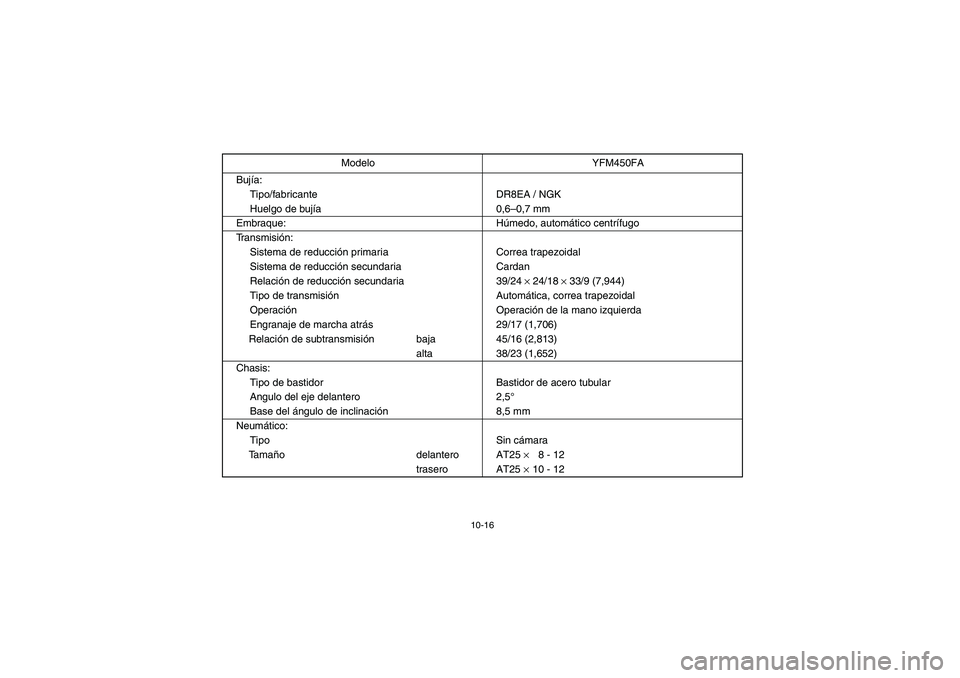

Bujía:
Tipo/fabricante DR8EA / NGK
Huelgo de bujía0,6–0,7 mm
Embraque: Húmedo, automático centrífugo
Transmisión:
Sistema de reducción primaria Correa trapezoidal
Sistema de reducción secundaria Cardan
Relación de reducción secundaria 39/24
× 24/18
× 33/9 (7,944)
Tipo de transmisión Automática, correa trapezoidal
Operación Operación de la mano izquierda
Engranaje de marcha atrás 29/17 (1,706)
Relación de subtransmisión baja 45/16 (2,813)
alta 38/23 (1,652)
Chasis:
Tipo de bastidor Bastidor de acero tubular
Angulo del eje delantero 2,5°
Base del ángulo de inclinación8,5 mm
Neumático:
Tipo Sin cámara
Ta m año delantero AT25
× 8 - 12
trasero AT25
×10 - 12 Modelo YFM450FA
U1D960.book Page 16 Thursday, June 24, 2004 2:51 PM

10-17
Freno:
Delantero tipo Freno de discos dobles
operaciónOperación con mano derecha
Trasero tipo Freno de disco sencillo
operaciónOperación con mano izquierda y pie derecho
Suspensión:
Suspensión delantero Doble horquilla
Suspensión trasero Doble horquilla
Amortiguador:
Amortiguador delantero Resorte en espiral / amortiguador de aceite
Amortiguador trasero Resorte en espiral / amortiguador de aceite
Trayectoria de la rueda:
Trayectoria de la rueda delantero 160,0 mm
Trayectoria de la rueda trasero 180,0 mm
Sistema eléctrico:
Sistema de encendido DC-C.D.I.
Sistema de generador Magneto de A.C.
Tipo de batería YTX20L-BS
Capacidad de la batería voltage 12 V 18,0 Ah
Tipo del faro: Bombilla de criptonModelo YFM450FA
U1D960.book Page 17 Thursday, June 24, 2004 2:51 PM

10-18

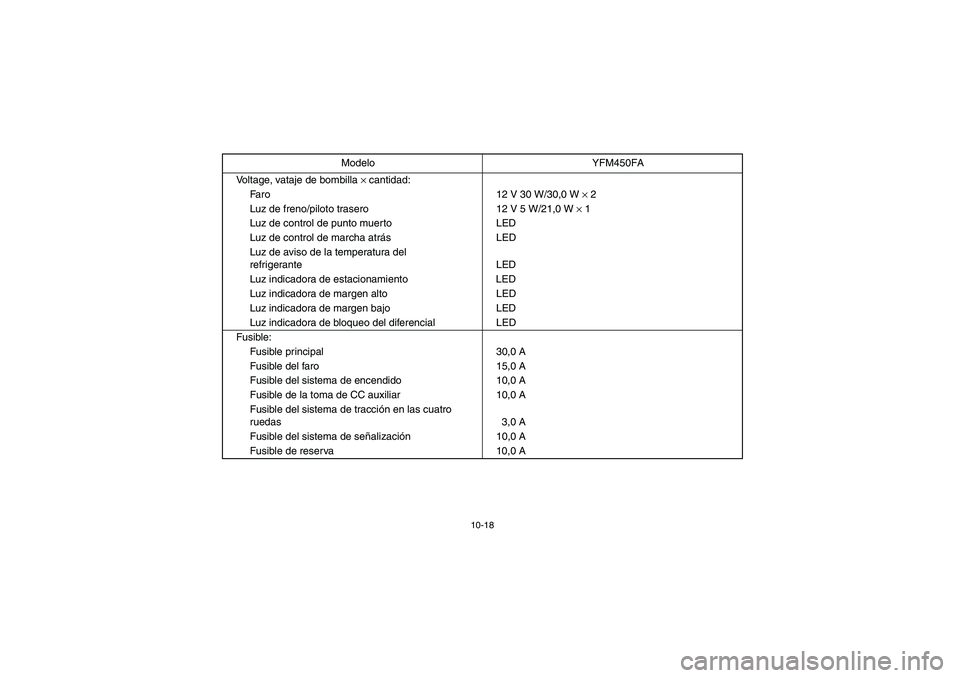

Voltage, vataje de bombilla
× cantidad:
Faro 12 V 30 W/30,0 W
× 2
Luz de freno/piloto trasero 12 V 5 W/21,0 W
× 1
Luz de control de punto muerto LED
Luz de control de marcha atrásLED
Luz de aviso de la temperatura del
refrigerante LED
Luz indicadora de estacionamiento LED
Luz indicadora de margen alto LED
Luz indicadora de margen bajo LED
Luz indicadora de bloqueo del diferencial LED
Fusible:
Fusible principal 30,0 A
Fusible del faro 15,0 A
Fusible del sistema de encendido 10,0 A
Fusible de la toma de CC auxiliar 10,0 A
Fusible del sistema de tracción en las cuatro
ruedas 3,0 A
Fusible del sistema de señalización10,0 A
Fusible de reserva 10,0 AModelo YFM450FA
U1D960.book Page 18 Thursday, June 24, 2004 2:51 PM

11-1
EBU01070
