2005 YAMAHA GP1300R ESP

4-42
ESD
GJU18250
Auswechseln der Sicherung
Die Sicherung befindet sich im
Elektrokasten1
.
Um die Sicherung auszuwechseln:
1. Die Kappe 2
abnehmen.
2. Die Sicherung 4
mit einer
Ersatzsicherung5
der richtigen Amperezahl
ersetzen, unter Einsatz des Spezialwerk-
zeugs 3
, auf der Rückseite der Kappe.
@ Keine Sicherungen höherer Stromstärke, als
die empfohlene, verwenden. Ersetzen einer Si-
cherung mit unpassender Stärke, kann am
elektrischen System weitreichenden Schaden
und möglicherweise Feuer verursachen.
@
GJU11120
Ablassen der Öleinspritzpumpe
Falls der Öltank vollständig leer geworden,
oder irgendeine Schlauchverbindung getrennt
worden ist, muß die Ölpumpe abgelassen wer-
den, um richtigen Ölfluß sicherzustellen.
Falls ein Ablassen der Ölpumpe erforderlich
ist, lassen Sie dies von einem Yamaha Vertrags-
händler durchführen. Amperezahl der Sicherungen:
20 A (Hauptnetz)
3 A (Messer)
3 A (Bilgenpumpe)
SJU18250
Cambio de fusible
El fusible se encuentra en la caja de compo-
nentes eléctricos 1
.
Para cambiar el fusible:
1. Quite la tapa 2
.
2. Cambie el fusible 4
por el fusible de re-
puesto 5
del amperaje correcto, con la he-
rramienta especial 3
que se encuentra en el
reverso de la tapa.
@ No utilice fusibles de mayor amperaje que el
recomendado. La sustitución de un fusible
por otro de un amperaje incorrecto puede
provocar daños extensos en el sistema eléctri-
co y posiblemente un incendio.
@
SJU11120
Purga de la bomba de inyección
de aceite
Si el depósito de aceite se ha vaciado por
completo o se ha desconectado algún tubo de la
bomba de aceite, ésta deberá purgarse para ase-
gurar el caudal correcto de aceite.
Si es necesario, haga purgar la bomba de acei-
te en un concesionario Yamaha. Amperaje de los fusibles:
20 A (principal)
3 A (visor)
3 A (bomba de la sentina)
UF1G82A0.book Page 42 Tuesday, October 5, 2004 9:56 AM

4-47
ES
SJU13590
Especificaciones
SPC-*** MODELO
ELEMENTOUnidad GP1300R
CAPACIDAD DE LA MOTO DE AGUA
Número máximo de plazas Número de ocupantes 2
Carga máxima kg (lb) 160 (353)
DIMENSIONES
Eslora mm (in) 2.930 (115,4)
Manga mm (in) 1.150 (45,3)
Puntal mm (in) 1.020 (40,2)
Peso en seco kg (lb) 297 (655)
PRESTACIONES
Potencia máxima kW (PS) a r/min 125,0 (170) @ 7.000
Consumo máximo de combustible L/h (US gal/h, Imp gal/h) 57,0 (15,1, 12,5)
Autonomía a todo gas hr. 1,05
Ralentír/min 1.250–1.450
MOTOR
Tipo de motor 2 tiempos
Número de cilindros 3
Cilindrada del motor
cm
3 (cu in)1.297 (79,1)
Diámetro y carrera mm (in) 84 ×
78 (3,31 ×
3,07)
Relación de compresión6,0:1
Sistema de engrase Inyección de aceite variable
Sistema de refrigeración Refrigeración por agua
Sistema de arranque Motor de arranque eléctrico
Sistema de encendido CDI digital
Bujía BR8ES-11 (NGK)
Distancia entre electrodos mm (in) 1,0–1,1 (0,039–0,043)
Capacidad de la batería V-AH 12-19
Sistema de carga Magneto del volante
GRUPO PROPULSOR
Sistema de propulsión Bomba de chorro
Tipo de bomba de chorro Flujo axial, una etapa
Giro del rotor En el sentido contrario al de las agujas del reloj
(visto desde atrás)
TransmisiónTransmisión directa del motor
Ángulo de la tobera de propulsión Grado 23 + 23
Ángulo de trimado de la tobera Grado -10, -5, 0, 5, 10
COMBUSTIBLE Y ACEITE
Combustible recomendado Gasolina normal sin plomo
Octanaje mínimo PON
RON86
90
Aceite de motor recomendadoÚnicamente YAMALUBE 2-W
Capacidad del depósito de combustible
Total L (US gal, Imp gal) 60 (15,9, 13,2)
Capacidad del depósito de aceite L (US gal, Imp gal) 5,5 (1,5, 1,2)
UF1G82A0.book Page 47 Tuesday, October 5, 2004 9:56 AM

5-5
D
Motor läuft
unregelmäßig oder
würgt abKraftstoff Aufgebraucht So bald wie möglich tanken 3-8
Alt, verunreinigt Vom Yamaha-Händler
auszuführen4-22
Kraftstofftank Ansammlung von Wasser
oder SchmutzVom Yamaha-Händler
auszuführen4-22
Zündkerze Verunreinigt, defekt Erneuern 4-28
Falscher Wärmewert Erneuern 4-28
Falscher
ElektrodenabstandEinstellen
4-28
Zündkerzenstek-
kerLocker Sachgemäß anschließen 4-28
Rissig, beschädigt Erneuern—
Kabelverbindun-
genLose Verbindung Festziehen, sachgemäß
anschließen—
Kraftstoff-
EinspritzsystemEinspritzdüsen fehlerhaft
oder verstopftVom Yamaha-Händler
auszuführen—
Warnleuchte oder -
anzeige blinktKraftstoffstand Aufgebraucht So bald wie möglich tanken 3-8
Motorölstand Aufgebraucht Sofort nachfüllen 3-10
Ölfilter verstopft Vom Yamaha-Händler
auszuführen—
Motor überhitzt Strahldüseneinlaß
verstopftReinigen
5-12
Wassertemperaturfühler
defektVom Yamaha-Händler
auszuführen2-24
Batteriespan-
nung niedrigBatterie entladen Laden 4-36
Batteriekabelanschluß
lockerSachgemäß anschließen
4-36
Abgastempera-
turAbgastemperatur zu hoch Motor abkühlen lassen
2-26
Motorwarnanzei-
ge kontrollierenSensor defekt Vom Yamaha-Händler
auszuführen— PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF1G82A0.book Page 5 Tuesday, October 5, 2004 9:56 AM

5-9
ES

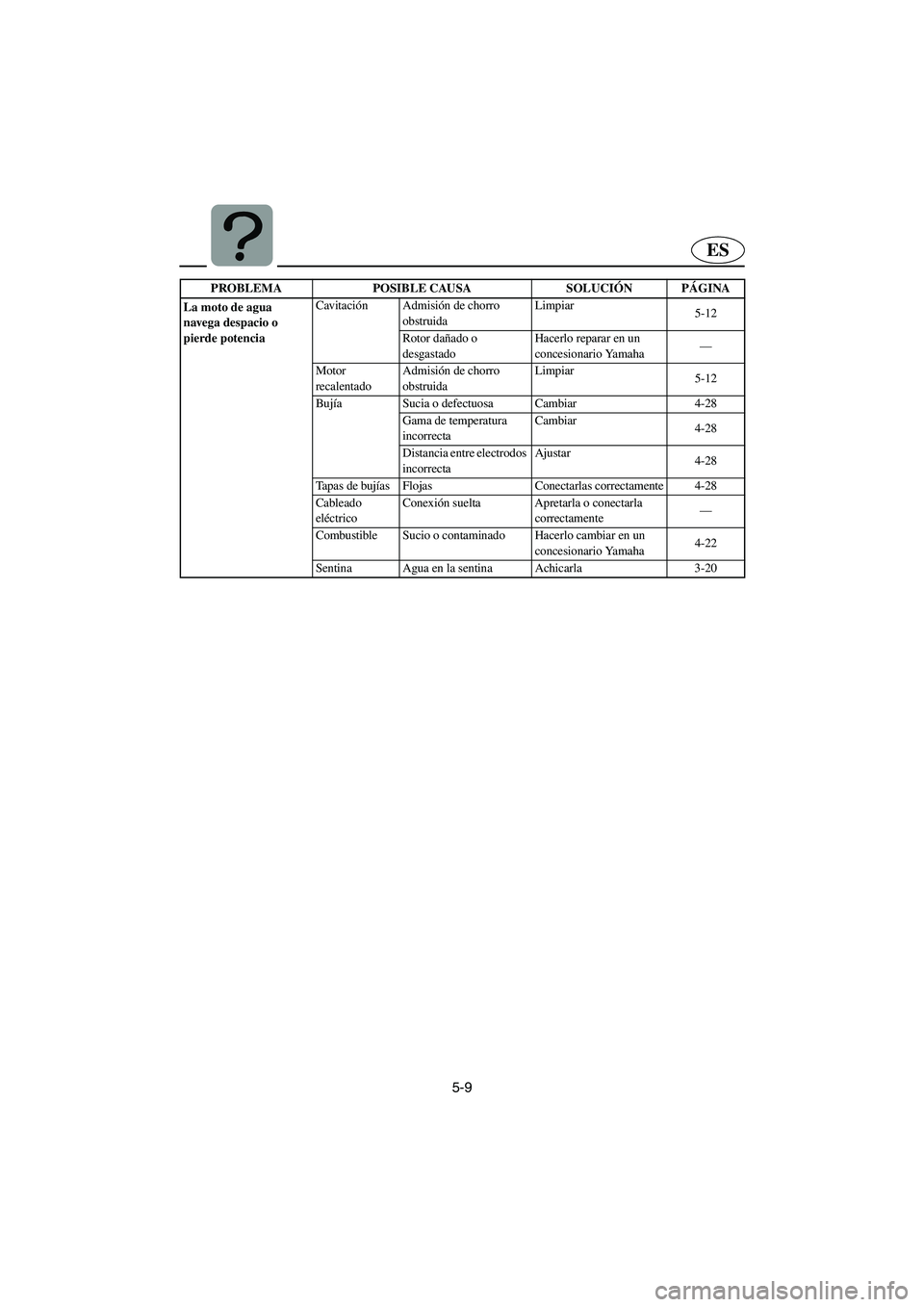

La moto de agua
navega despacio o
pierde potenciaCavitaciónAdmisión de chorro
obstruidaLimpiar
5-12
Rotor dañado o
desgastadoHacerlo reparar en un
concesionario Yamaha—
Motor
recalentadoAdmisión de chorro
obstruidaLimpiar
5-12
Bujía Sucia o defectuosa Cambiar 4-28
Gama de temperatura
incorrectaCambiar
4-28
Distancia entre electrodos
incorrectaAjustar
4-28
Tapas de bujías Flojas Conectarlas correctamente 4-28
Cableado
eléctricoConexión suelta Apretarla o conectarla
correctamente—
Combustible Sucio o contaminado Hacerlo cambiar en un
concesionario Yamaha4-22
Sentina Agua en la sentina Achicarla 3-20 PROBLEMA POSIBLE CAUSA SOLUCIÓNPÁGINA
UF1G82A0.book Page 9 Tuesday, October 5, 2004 9:56 AM

5-14
ESD
2. Alle Algen oder Verschmutzungen um die An-
triebswelle, das Flügelrad, Pumpengehäuse
und die Strahlschubdüse herum, beseitigen.
Falls Verschmutzungen schwer zu entfernen
sind, wenden Sie sich an Ihren Yamaha Was-
serfahrzeughändler.
@ Vermeiden Sie stets Ihr Wasserfahrzeug in Ge-
bieten zu fahren, in denen viele Algen wach-
sen. Ist eine Fahrt durch veralgte Gebiete un-
umgänglich, betreiben Sie den Motor
abwechselnd mit halber Geschwindigkeit und
dann mit Vollgas. Algen neigen dazu, sich bei
gleichbleibender Geschwindigkeit und bei
Langsamstlaufgeschwindigkeit anzusammeln.
Verstopfen Algen den Düseneinlaß oder den
Flügelradbereich, und bewirkt dies Hohlraum-
bildung, folgen Sie den obigen Reinigungsver-
fahren.
@
GJU18440
Überbrücken der Batterie
Ist die Batterie des Wasserfahrzeug ver-
braucht, kann der Motor mit einer 12-Volt Batterie
und Überbrückungskabeln gestartet werden.
@ Batteriesäure ist giftig und gefährlich und
kann ernsthafte Verbrennungen usw. verursa-
chen. Batteriesäure enthält Schwefelsäure.
Kontakt mit Haut, Augen oder Kleidung ver-
meiden.
Gegenmaßnahmen
Äußerlich: Mit Wasser spülen.
Innerlich: Große Mengen Wasser oder Milch
trinken. Daraufhin Bittererde (Magnesia), ge-
schlagene rohe Eier oder Pflanzenöl einneh-
men. Sofort den Arzt rufen.
Augen: 15 Minuten lang mit Wasser ausspülen
und sofort den Arzt rufen.
Batterien erzeugen explosive Gase ab. Fun-
ken, offenes Feuer, Zigaretten usw. außer
Reichweite halten. Wird die Batterie in einem
abgeschlossenen Raum verwendet oder gela-
den, stellen Sie sicher, daß er gut belüftet ist.
Tragen Sie bei Arbeiten in der Nähe von Batte-
rien immer einen Augenschutz.
AUSSERHALB DER REICHWEITE VON KIN-
DERN HALTEN.
@
2. Elimine las algas o residuos alrededor del eje
de transmisión, el rotor, la carcasa de la bom-
ba y la tobera de propulsión.
Si resulta difícil eliminar los residuos, con-
sulte a su concesionario Yamaha.
@ Evite siempre navegar en lugares con una
fuerte presencia de algas. Si resulta inevitable
navegar en lugares con fuerte presencia de al-
gas, hágalo alternativamente a gas parcial y a
todo gas. Las algas tienden a acumularse más
cuando se navega a velocidad constante y al
ralentí. Si las algas obstruyen la admisión o el
rotor y provocan cavitación, realice la opera-
ción de limpieza descrita anteriormente.
@
SJU18440
Puentear la batería
Si se ha descargado la batería de la moto de
agua, puede arrancarse el motor con otra batería
de 12 voltios y cables puente.
@ El electrólito de la batería es tóxico y peligro-
so, provoca quemaduras graves, etc. Contiene
ácido sulfúrico. Evite todo contacto con la
piel, los ojos o la ropa.
Antídotos
Externo: Lavar con agua.
Interno: Ingerir grandes cantidades de agua o
leche. Seguidamente ingerir magnesia, huevo
batido o aceite vegetal. Llamar a un médico
inmediatamente.
Ojos: Lavar con agua durante 15 minutos y
acudir rápidamente al médico.
Las baterías producen gases explosivos. Man-
tenga bien alejadas las chispas, llamas, ciga-
rrillos, etc. Si va a utilizar o cargar la batería
en un espacio cerrado, verifique que esté bien
ventilado. Protéjase siempre los ojos cuando
trabaje cerca de una batería.
MANTÉNGALA FUERA DEL ALCANCE
DE LOS NIÑOS.
@
UF1G82A0.book Page 14 Tuesday, October 5, 2004 9:56 AM

5-16
ESD
GJU18820
Anschließen der Überbrückungskabel
1. Das Plus-Überbrückungskabel (+) 1
an die
Pluspole (+) von beiden Batterien anschlie-
ßen.
2. Das eine Ende des Minus-Überbrückungska-
bels (–) 2
an den Minuspol (–) der der Zu-
satzbatterie 3
anschließen.
3. Das andere Ende des Minuskabels (–) an die
ungestrichene Schraube auf dem Zylinder-
kopf anschließen.
@ Das Ende des Überbrückungskabels nicht an
den Minuspol (–) der Batterie des Wasserfahr-
zeugs anschließen! Sicherstellen, daß alle
Verbindungen gut und richtig sitzen, bevor Sie
versuchen den Motor zu starten. Jegliche fal-
sche Verbindung kann das elektrische System
beschädigen.
@
4. Den Motor starten und dann die Kabel abneh-
men, wobei die obigen Schritte in umgekehr-
ter Reihenfolge durchzuführen sind.
@
Den Startschalter niemals drücken, wäh-
rend der Motor läuft.

Den Startschalter nicht länger als
5 Sekunden lang gedrückt halten, andern-
falls wird sich die Batterie entladen und der
Motor wird nicht starten. Auch könnte der
Startermotor beschädigt werden. Falls der
Motor nicht innerhalb von 5 Sekunden star-
tet, den Startschalter loslassen,
15 Sekunden lang warten und dann noch-
mals probieren.
@
SJU18820
Conexión de los cables puente
1. Conecte el cable positivo (+) 1
a los termi-
nales positivos (+) de ambas baterías.
2. Conecte un extremo del cable puente negati-
vo (–) al terminal 2
negativo (–) de la bate-
ría auxiliar 3
.
3. Conecte el otro extremo del cable negativo (–)
al perno sin pintar de la culata.
@ ¡No conecte el extremo del cable al terminal
negativo (–) de la batería de la moto de agua!
Verifique que todas las conexiones sean firmes
y correctas antes de intentar arrancar el mo-
tor. Una conexión incorrecta puede averiar el
sistema eléctrico.
@
4. Arranque el motor y seguidamente desconec-
te los cables en el orden inverso.
@
No pulse nunca el interruptor de arranque
cuando el motor esté en marcha.

No accione el interruptor de arranque du-
rante más de 5 segundos, de lo contrario la
batería se descargará y el motor no arran-
cará. Además, el motor de arranque puede
averiarse. Si el motor no arranca en
5 segundos, suelte el interruptor de arran-
que e inténtelo de nuevo después de
15 segundos.
@
UF1G82A0.book Page 16 Tuesday, October 5, 2004 9:56 AM

5-19
F
FJU19020
Scooter nautique submergé
Si le véhicule est submergé ou rempli d’eau,
procédez comme suit et consultez votre conces-
sionnaire Yamaha aussi vite que possible. Le
non-respect de ces consignes peut provoquer de
graves dommages au moteur!
En cas d’urgence:
1.Échouez le véhicule et enlevez les bouchons
de vidange de poupe pour évacuer l’eau du
compartiment moteur. (Cf. page 3-19 pour
des instructions plus détaillées.)
Déposer les bouchons des compartiments de
rangement pour en évacuer l’eau.
2. Replacez les bouchons de vidange de poupe.
3. Faites réviser le véhicule par un concession-
naire Yamaha le plus rapidement possible.
UF1G82A0.book Page 19 Tuesday, October 5, 2004 9:56 AM

6-2
F
J
Jauge de carburant ........................................ 2-31
L
Liste de vérification des contrôles
préalables...................................................... 3-11
Lubrification ................................................... 4-5
M
Manette des gaz ............................................ 2-13
Manuel de l’utilisateur et trousse à outils..... 4-15
N
Navigation avec un passager ........................ 3-49
Navigation sur eau agitée ............................. 3-69
Nettoyage de l’entrée de la tuyère et
de la turbine .................................................. 5-11
Nettoyage du scooter nautique ..................... 4-11
Nettoyage et réglage des bougies ................. 4-27
Numéro de série du moteur ............................ 1-1
Numéro d’identification de la coque (HIN) ... 1-1
Numéro d’identification primaire (PRI-ID) ... 1-1
Numéros d’identification................................ 1-1
P
Panneau d’affichage multifonction .............. 2-29
Poignée ......................................................... 2-21
Points de contrôle préalables ........................ 3-15
Points de lubrification .................................. 4-31
Précautions ................................................... 1-29
Procédures d’urgence ................................... 5-11
Proue abaissée .............................................. 2-21
Proue relevée ................................................ 2-21
Purge de la pompe d’injection d’huile ......... 4-41
Q
Quitter le scooter .......................................... 3-41
R
Raccordement des câbles volants ................. 5-15
Recherche des pannes..................................... 5-1
Réglage du flotteur réglable Yamaha
(YAS) ........................................................... 4-43
Réglage du système d’injection de
carburant ....................................................... 4-39
Règles de navigation .................................... 1-15
Règles de sécurité nautique .......................... 1-35
Règles d’utilisation....................................... 1-19
Remorquage du scooter nautique ................. 5-17
Remplacement du fusible ............................. 4-41
Remplissage du réservoir d’essence............... 3-7Remplissage du réservoir d’huile................... 3-9
Réservoir de carburant ................................. 4-21
Réservoir d’huile .......................................... 4-23
Restrictions relatives aux personnes
habilitées à piloter le scooter nautique ......... 1-13
Rinçage du système de refroidissement ......... 4-1
Rodage du moteur ........................................ 3-33
S
Scooter nautique chaviré.............................. 3-59
Scooter nautique submergé.......................... 5-19
Sélecteur QSTS
(système de réglage rapide de l’assiette)...... 2-19
Séparateur d’eau........................................... 3-17
Siège ............................................................... 2-9
Sortie témoin d’eau de
refroidissement .................................... 2-15, 3-31
Spécifications ............................................... 4-45
Système d’alimentation .................................. 4-5
Système d’avertissement de surchauffe
du moteur ..................................................... 2-23
Système d’avertissement de température
de l’échappement ......................................... 2-25
Système de direction ........................... 2-17, 3-25
Système de réglage rapide de l’assiette
(QSTS) ......................................................... 3-27
Systèmes d’alimentation et d’huile .............. 3-17
Système Yamaha de gestion du moteur
(Yamaha Engine Management System,
YEMS) ......................................................... 2-27
T
Tableau de dépannage .................................... 5-1
Tableau d’entretien périodique .................... 4-17
Transport ...................................................... 3-75
Tuyère .......................................................... 3-29
U
Utilisation des commandes et autres
fonctions ......................................................... 2-9
Utilisation de votre scooter nautique ........... 3-43
Utilisez votre scooter nautique de manière
responsable ................................................... 1-37
V
Vérification du régime embrayé.................. 4-39
UF1G82A0.book Page 2 Tuesday, October 5, 2004 9:56 AM
