ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
6

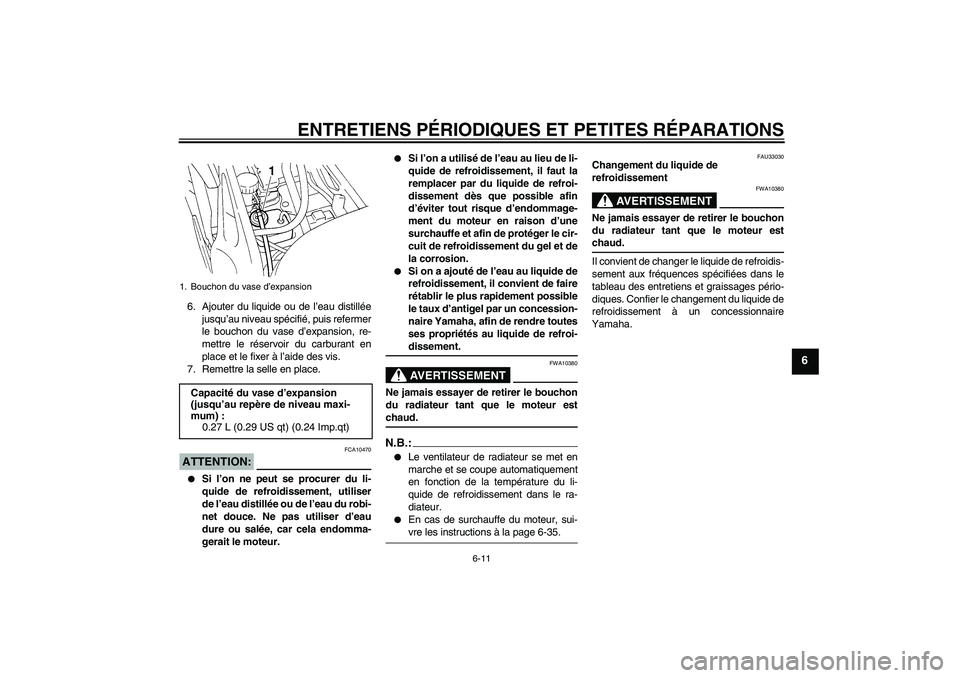

6. Ajouter du liquide ou de l’eau distillée
jusqu’au niveau spécifié, puis refermer
le bouchon du vase d’expansion, re-
mettre le réservoir du carburant en
place et le fixer à l’aide des vis.
7. Remettre la selle en place.ATTENTION:
FCA10470


Si l’on ne peut se procurer du li-
quide de refroidissement, utiliser
de l’eau distillée ou de l’eau du robi-
net douce. Ne pas utiliser d’eau
dure ou salée, car cela endomma-
gerait le moteur.


Si l’on a utilisé de l’eau au lieu de li-
quide de refroidissement, il faut la
remplacer par du liquide de refroi-
dissement dès que possible afin
d’éviter tout risque d’endommage-
ment du moteur en raison d’une
surchauffe et afin de protéger le cir-
cuit de refroidissement du gel et de
la corrosion.


Si on a ajouté de l’eau au liquide de
refroidissement, il convient de faire
rétablir le plus rapidement possible
le taux d’antigel par un concession-
naire Yamaha, afin de rendre toutes
ses propriétés au liquide de refroi-dissement.AVERTISSEMENT
FWA10380
Ne jamais essayer de retirer le bouchon
du radiateur tant que le moteur estchaud.N.B.:

Le ventilateur de radiateur se met en
marche et se coupe automatiquement
en fonction de la température du li-
quide de refroidissement dans le ra-
diateur.


En cas de surchauffe du moteur, sui-vre les instructions à la page 6-35.
FAU33030
Changement du liquide de
refroidissement
AVERTISSEMENT
FWA10380
Ne jamais essayer de retirer le bouchon
du radiateur tant que le moteur estchaud.
Il convient de changer le liquide de refroidis-
sement aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Confier le changement du liquide de
refroidissement à un concessionnaire
Yamaha.
1. Bouchon du vase d’expansionCapacité du vase d’expansion
(jusqu’au repère de niveau maxi-
mum) :
0.27 L (0.29 US qt) (0.24 Imp.qt)
U1B3F1F0.book Page 11 Tuesday, July 6, 2004 11:18 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
6
FAU34422

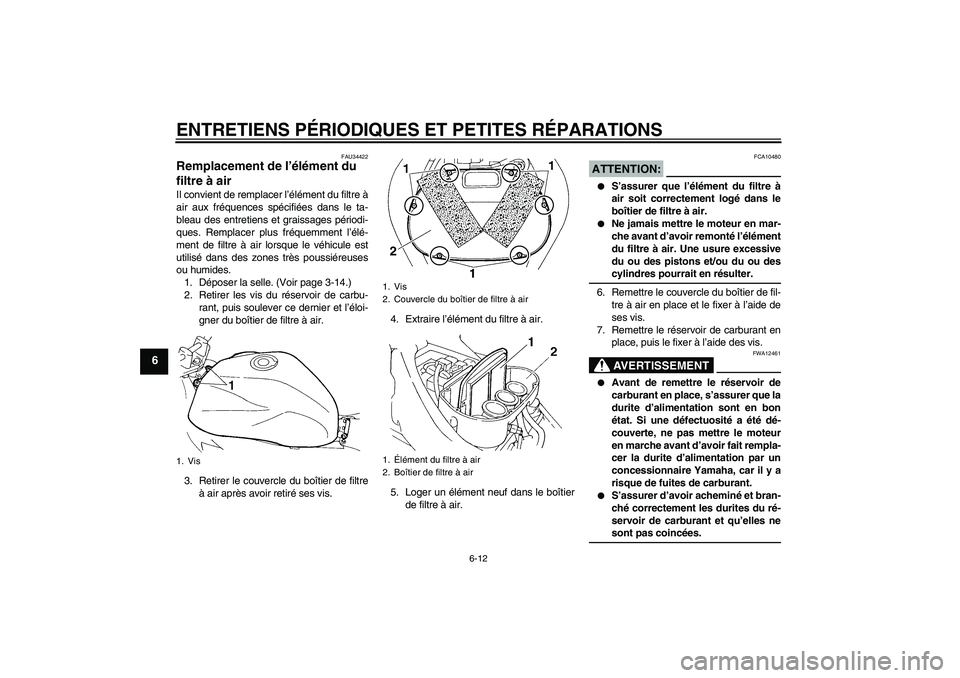

Remplacement de l’élément du
filtre à air Il convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Remplacer plus fréquemment l’élé-
ment de filtre à air lorsque le véhicule est
utilisé dans des zones très poussiéreuses
ou humides.
1. Déposer la selle. (Voir page 3-14.)
2. Retirer les vis du réservoir de carbu-
rant, puis soulever ce dernier et l’éloi-
gner du boîtier de filtre à air.
3. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.4. Extraire l’élément du filtre à air.
5. Loger un élément neuf dans le boîtier
de filtre à air.
ATTENTION:
FCA10480


S’assurer que l’élément du filtre à
air soit correctement logé dans le
boîtier de filtre à air.


Ne jamais mettre le moteur en mar-
che avant d’avoir remonté l’élément
du filtre à air. Une usure excessive
du ou des pistons et/ou du ou descylindres pourrait en résulter.
6. Remettre le couvercle du boîtier de fil-
tre à air en place et le fixer à l’aide de
ses vis.
7. Remettre le réservoir de carburant en
place, puis le fixer à l’aide des vis.AVERTISSEMENT
FWA12461


Avant de remettre le réservoir de
carburant en place, s’assurer que la
durite d’alimentation sont en bon
état. Si une défectuosité a été dé-
couverte, ne pas mettre le moteur
en marche avant d’avoir fait rempla-
cer la durite d’alimentation par un
concessionnaire Yamaha, car il y a
risque de fuites de carburant.


S’assurer d’avoir acheminé et bran-
ché correctement les durites du ré-
servoir de carburant et qu’elles nesont pas coincées.
1. Vis
1. Vis
2. Couvercle du boîtier de filtre à air
1.Élément du filtre à air
2. Boîtier de filtre à air
U1B3F1F0.book Page 12 Tuesday, July 6, 2004 11:18 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-13
6
AVERTISSEMENT
FWA12471
Bien veiller à remettre les durites à leurplace d’origine comme illustré.
8. Remettre la selle en place.
FAU34300

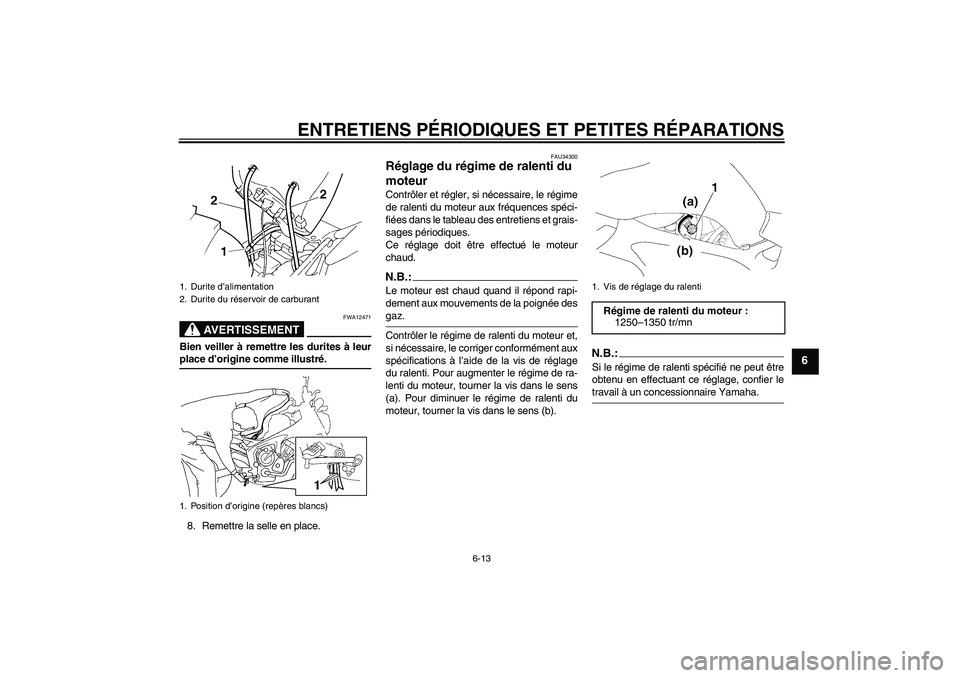

Réglage du régime de ralenti du
moteur Contrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.
Ce réglage doit être effectué le moteur
chaud.N.B.:Le moteur est chaud quand il répond rapi-
dement aux mouvements de la poignée desgaz.
Contrôler le régime de ralenti du moteur et,
si nécessaire, le corriger conformément aux
spécifications à l’aide de la vis de réglage
du ralenti. Pour augmenter le régime de ra-
lenti du moteur, tourner la vis dans le sens
(a). Pour diminuer le régime de ralenti du
moteur, tourner la vis dans le sens (b).
N.B.:Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier letravail à un concessionnaire Yamaha.
1. Durite d’alimentation
2. Durite du réservoir de carburant
1. Position d’origine (repères blancs)
1. Vis de réglage du ralenti
Régime de ralenti du moteur :
1250–1350 tr/mn
U1B3F1F0.book Page 13 Tuesday, July 6, 2004 11:18 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-14
6
FAU21380

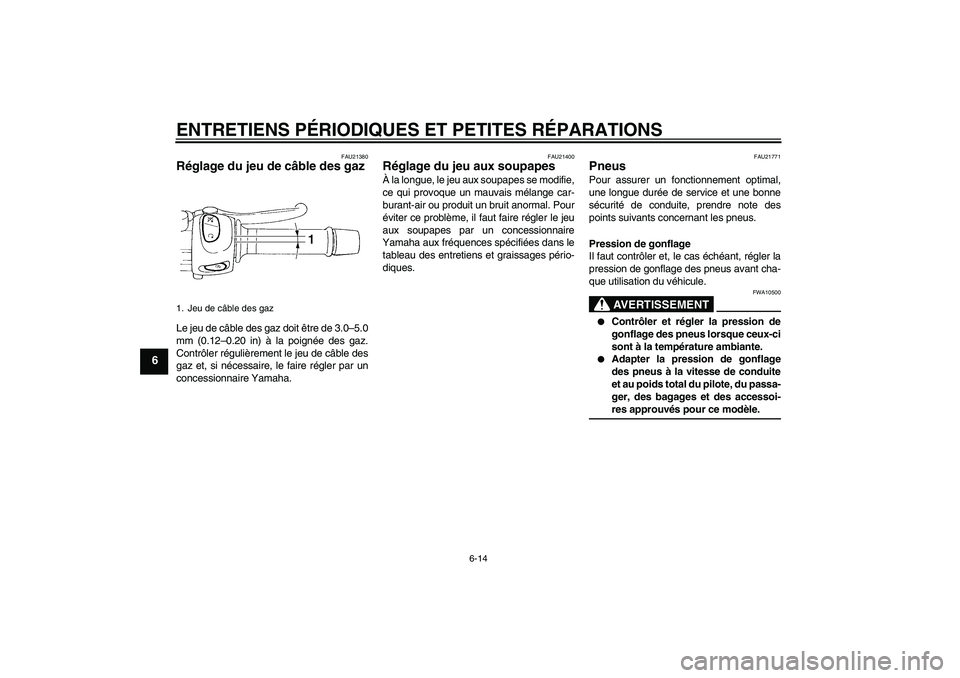

Réglage du jeu de câble des gaz Le jeu de câble des gaz doit être de 3.0–5.0
mm (0.12–0.20 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et, si nécessaire, le faire régler par un
concessionnaire Yamaha.
FAU21400
Réglage du jeu aux soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU21771
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10500


Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.


Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-res approuvés pour ce modèle.
1. Jeu de câble des gazU1B3F1F0.book Page 14 Tuesday, July 6, 2004 11:18 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
6
AVERTISSEMENT
FWA11020
Toute charge influe énormément sur la
maniabilité, la puissance de freinage, le
rendement ainsi que la sécurité de con-
duite de la moto. Il importe donc de res-
pecter les consignes de sécurité qui sui-
vent.

NE JAMAIS SURCHARGER LA
MOTO. Une surcharge risque d’abî-
mer les pneus, de faire perdre lecontrôle et d’être à l’origine d’un ac-
cident grave. S’assurer que le poids
total du pilote, passager, des baga-
ges et accessoires ne dépasse pas
la limite de charge de ce véhicule.


Ne pas transporter d’objet mal fixé
qui pourrait se détacher.


Attacher soigneusement les baga-
ges les plus lourds près du centre
de l a moto et répartir le poids égale-
ment de chaque côté.


Régler la suspension et la pression
de gonflage des pneus en fonction
de la charge.


Contrôler l’état des pneus et la
pression de gonflage avant chaquedépart.

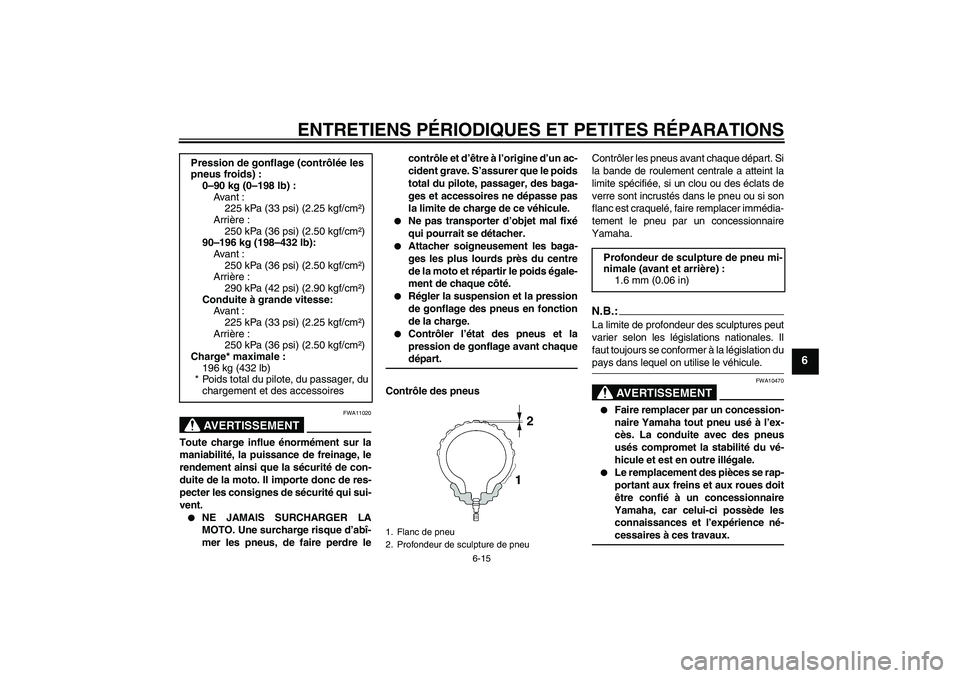

Contrôle des pneusContrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.:La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation dupays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10470


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-cessaires à ces travaux. Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb) :
Avant :
225 kPa (33 psi) (2.25 kgf/cm²)
Arrière :
250 kPa (36 psi) (2.50 kgf/cm²)
90–196 kg (198–432 lb):
Avant :
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière :
290 kPa (42 psi) (2.90 kgf/cm²)
Conduite à grande vitesse:
Avant :
225 kPa (33 psi) (2.25 kgf/cm²)
Arrière :
250 kPa (36 psi) (2.50 kgf/cm²)
Charge* maximale :
196 kg (432 lb)
* Poids total du pilote, du passager, du
chargement et des accessoires
1. Flanc de pneu
2. Profondeur de sculpture de pneu
Profondeur de sculpture de pneu mi-
nimale (avant et arrière) :
1.6 mm (0.06 in)
U1B3F1F0.book Page 15 Tuesday, July 6, 2004 11:18 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
6
Renseignements sur les pneus
Cette moto est équipée de roues coulées et
de pneus sans chambre à air munis d’une
valve.
AVERTISSEMENT
FWA10480


Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route.


Après avoir subi de nombreux
tests, les pneus cités ci-après ont
été homologués par Yamaha Motor
Co., Ltd. pour ce modèle.


Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.


Afin d’éviter tout dégonflement des
pneus lors de la conduite à grande
vitesse, utiliser exclusivement les
valves et obus de valve repris ci-après.
AVERTISSEMENT
FWA10600
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui sui-
vent.

Remplacer les pneus exclusive-
ment par des pneus de type spéci-
fié. D’autres pneus risquent d’écla-
ter lors de la conduite à très grande
vitesse.


Avant d’être légèrement usés, des
pneus neufs peuvent adhérer relati-
vement mal à certains revêtements
de route. Il ne faut donc pas rouler à
très grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.


Faire “chauffer” les pneus avant de
rouler à grande vitesse.


Toujours adapter la pression de
gonflage aux conditions de con-duite.
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
Pneu avant :
Taille :
120/70 ZR17M/C (58W)
Fabricant/modèle :
BRIDGESTONE/BT020F GG
DUNLOP/D252F
Pneu arrière :
Taille :
180/55 ZR17M/C (73W)
Fabricant/modèle :
BRIDGESTONE/BT020R GG
DUNLOP/D252
AVANT et ARRIÈRE :
Valve de gonflage :
TR412
Obus de valve :
#9000A (d’origine)
U1B3F1F0.book Page 16 Tuesday, July 6, 2004 11:18 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6
FAU21960

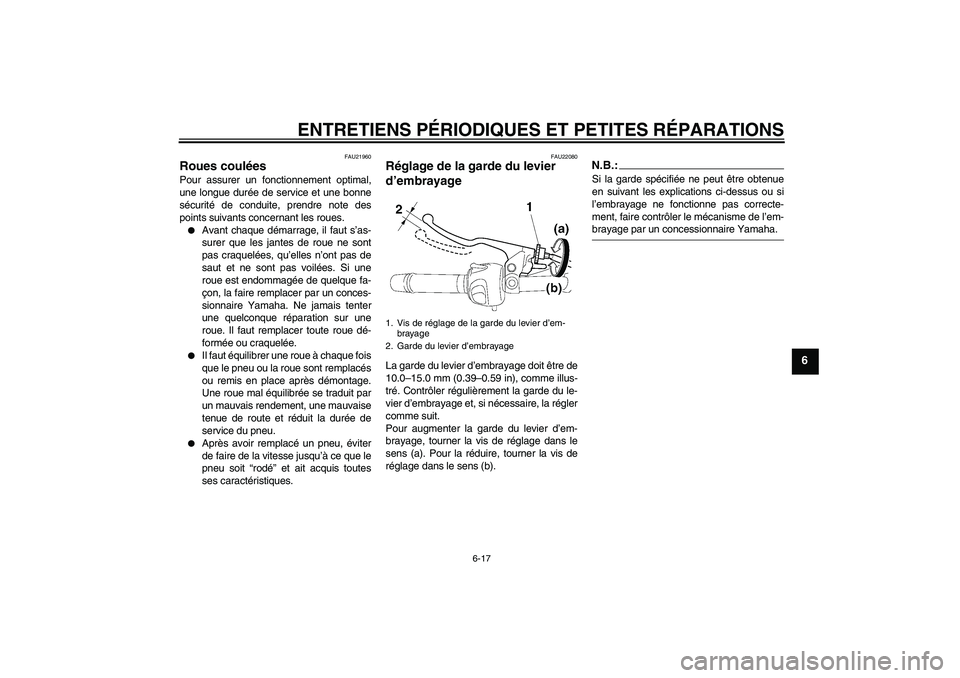

Roues coulées Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.


Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAU22080
Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de
10.0–15.0 mm (0.39–0.59 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage dans le
sens (a). Pour la réduire, tourner la vis de
réglage dans le sens (b).
N.B.:Si la garde spécifiée ne peut être obtenue
en suivant les explications ci-dessus ou si
l’embrayage ne fonctionne pas correcte-
ment, faire contrôler le mécanisme de l’em-brayage par un concessionnaire Yamaha.
1. Vis de réglage de la garde du levier d’em-
brayage
2. Garde du levier d’embrayage
U1B3F1F0.book Page 17 Tuesday, July 6, 2004 11:18 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
6
FAU36500
Réglage du contacteur de feu
stop sur frein arrière Le contacteur de feu stop sur frein arrière
est actionné par la pédale de frein, et lors-
que son réglage est correct, le feu stop s’al-
lume juste avant que le freinage ne fasse ef-
fet. Si nécessaire, confier le réglage du
contacteur de feu stop à un concession-
naire Yamaha.
FAU22390
Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU22420
Plaquettes de frein avant
Sur chaque plaquette de frein avant figure
une rainure d’indication d’usure. Les rainu-
res permettent de contrôler l’usure des pla-
quettes sans devoir démonter le frein. Con-
trôler l’usure des plaquettes en vérifiant les
rainures. Si une plaquette de frein est usée
au point que sa rainure a presque disparu,
faire remplacer la paire de plaquettes par un
concessionnaire Yamaha.
FAU22500
Plaquettes de frein arrière
S’assurer du bon état des plaquettes de
frein arrière et mesurer l’épaisseur des gar-
nitures. Si une plaquette de frein est en-
dommagée ou si l’épaisseur d’une garniture
est inférieure à 1.0 mm (0.04 in), faire rem-
placer la paire de plaquettes par un conces-
sionnaire Yamaha.
1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage du contacteur de feu stop
sur frein arrière
1. Rainure d’indication d’usure de plaquette de
frein
1.Épaisseur de la garniture
U1B3F1F0.book Page 18 Tuesday, July 6, 2004 11:18 AM
