2005 YAMAHA AEROX50 Manuale duso (in Italian)

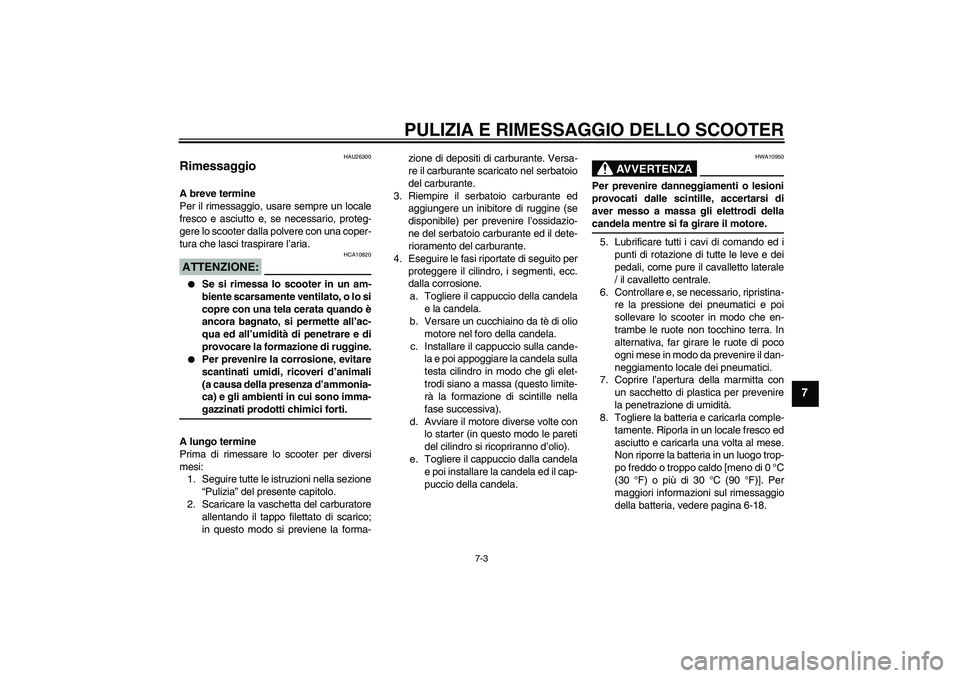

PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-3
7
HAU26300
Rimessaggio A breve termine
Per il rimessaggio, usare sempre un locale
fresco e asciutto e, se necessario, proteg-
gere lo scooter dalla polvere con una coper-
tura che lasci traspirare l’aria.ATTENZIONE:
HCA10820


Se si rimessa lo scooter in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.


Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammonia-
ca) e gli ambienti in cui sono imma-gazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare lo scooter per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.
2. Scaricare la vaschetta del carburatore
allentando il tappo filettato di scarico;
in questo modo si previene la forma-zione di depositi di carburante. Versa-
re il carburante scaricato nel serbatoio
del carburante.
3. Riempire il serbatoio carburante ed
aggiungere un inibitore di ruggine (se
disponibile) per prevenire l’ossidazio-
ne del serbatoio carburante ed il dete-
rioramento del carburante.
4. Eseguire le fasi riportate di seguito per
proteggere il cilindro, i segmenti, ecc.
dalla corrosione.
a. Togliere il cappuccio della candela
e la candela.
b. Versare un cucchiaino da tè di olio
motore nel foro della candela.
c. Installare il cappuccio sulla cande-
la e poi appoggiare la candela sulla
testa cilindro in modo che gli elet-
trodi siano a massa (questo limite-
rà la formazione di scintille nella
fase successiva).
d. Avviare il motore diverse volte con
lo starter (in questo modo le pareti
del cilindro si ricopriranno d’olio).
e. Togliere il cappuccio dalla candela
e poi installare la candela ed il cap-
puccio della candela.
AVVERTENZA
HWA10950
Per prevenire danneggiamenti o lesioni
provocati dalle scintille, accertarsi di
aver messo a massa gli elettrodi dellacandela mentre si fa girare il motore.
5. Lubrificare tutti i cavi di comando ed i
punti di rotazione di tutte le leve e dei
pedali, come pure il cavalletto laterale
/ il cavalletto centrale.
6. Controllare e, se necessario, ripristina-
re la pressione dei pneumatici e poi
sollevare lo scooter in modo che en-
trambe le ruote non tocchino terra. In
alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
7. Coprire l’apertura della marmitta con
un sacchetto di plastica per prevenire
la penetrazione di umidità.
8. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un luogo trop-
po freddo o troppo caldo [meno di 0 °C
(30 °F) o più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-18.

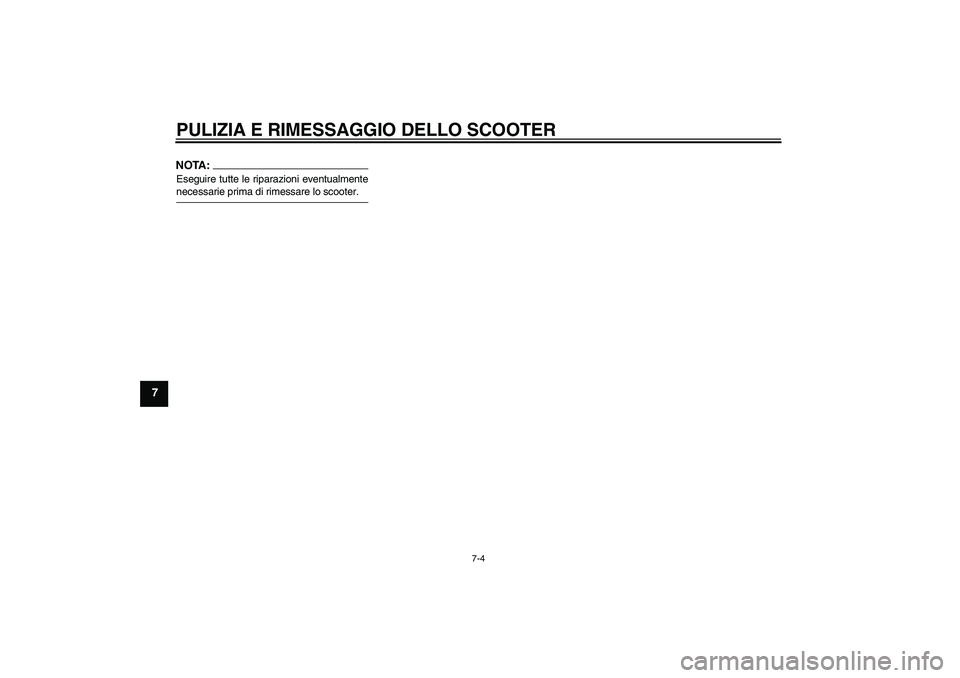

PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-4
7
NOTA:Eseguire tutte le riparazioni eventualmentenecessarie prima di rimessare lo scooter.

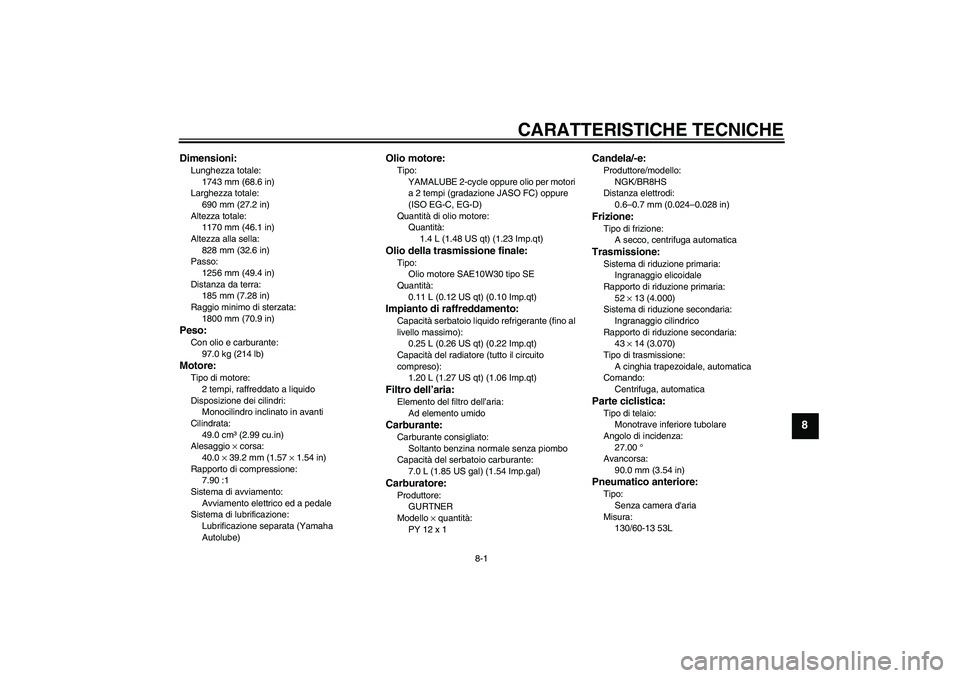

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
1743 mm (68.6 in)
Larghezza totale:
690 mm (27.2 in)
Altezza totale:
1170 mm (46.1 in)
Altezza alla sella:
828 mm (32.6 in)
Passo:
1256 mm (49.4 in)
Distanza da terra:
185 mm (7.28 in)
Raggio minimo di sterzata:
1800 mm (70.9 in)Peso:Con olio e carburante:
97.0 kg (214 lb)Motore:Tipo di motore:
2 tempi, raffreddato a liquido
Disposizione dei cilindri:
Monocilindro inclinato in avanti
Cilindrata:
49.0 cm³ (2.99 cu.in)
Alesaggio × corsa:
40.0 × 39.2 mm (1.57 × 1.54 in)
Rapporto di compressione:
7.90 :1
Sistema di avviamento:
Avviamento elettrico ed a pedale
Sistema di lubrificazione:
Lubrificazione separata (Yamaha
Autolube)
Olio motore:Tipo:
YAMALUBE 2-cycle oppure olio per motori
a 2 tempi (gradazione JASO FC) oppure
(ISO EG-C, EG-D)
Quantità di olio motore:
Quantità:
1.4 L (1.48 US qt) (1.23 Imp.qt)Olio della trasmissione finale:Tipo:
Olio motore SAE10W30 tipo SE
Quantità:
0.11 L (0.12 US qt) (0.10 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
1.20 L (1.27 US qt) (1.06 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Ad elemento umidoCarburante:Carburante consigliato:
Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
7.0 L (1.85 US gal) (1.54 Imp.gal)Carburatore:Produttore:
GURTNER
Modello × quantità:
PY 12 x 1
Candela/-e:Produttore/modello:
NGK/BR8HS
Distanza elettrodi:
0.6–0.7 mm (0.024–0.028 in)Frizione:Tipo di frizione:
A secco, centrifuga automaticaTrasmissione:Sistema di riduzione primaria:
Ingranaggio elicoidale
Rapporto di riduzione primaria:
52 × 13 (4.000)
Sistema di riduzione secondaria:
Ingranaggio cilindrico
Rapporto di riduzione secondaria:
43 × 14 (3.070)
Tipo di trasmissione:
A cinghia trapezoidale, automatica
Comando:
Centrifuga, automaticaParte ciclistica:Tipo di telaio:
Monotrave inferiore tubolare
Angolo di incidenza:
27.00 °
Avancorsa:
90.0 mm (3.54 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
130/60-13 53L

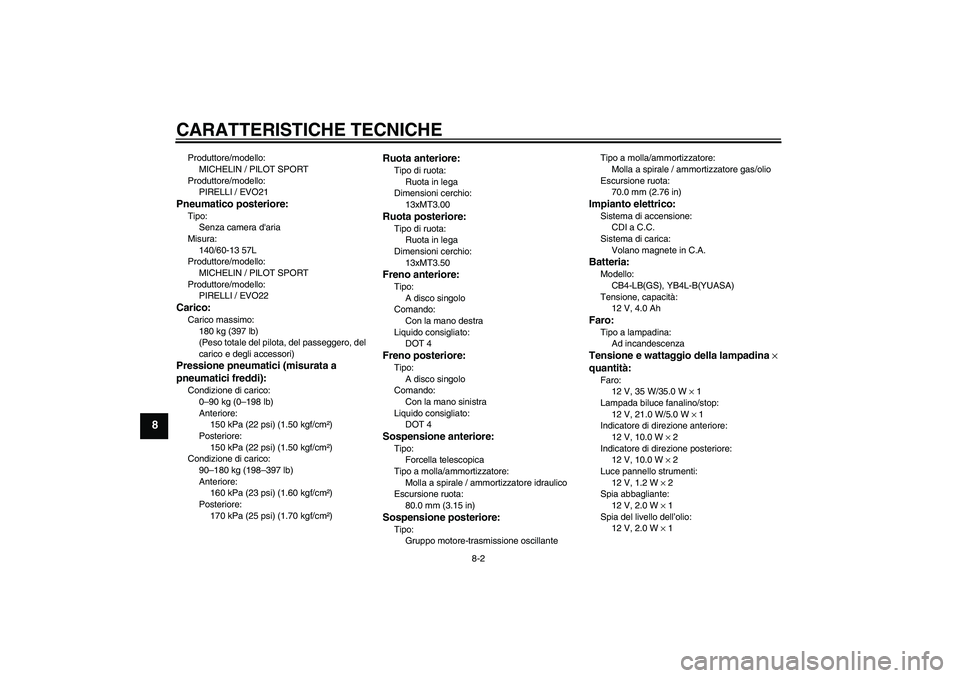

CARATTERISTICHE TECNICHE
8-2
8
Produttore/modello:
MICHELIN / PILOT SPORT
Produttore/modello:
PIRELLI / EVO21Pneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
140/60-13 57L
Produttore/modello:
MICHELIN / PILOT SPORT
Produttore/modello:
PIRELLI / EVO22Carico:Carico massimo:
180 kg (397 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
150 kPa (22 psi) (1.50 kgf/cm²)
Posteriore:
150 kPa (22 psi) (1.50 kgf/cm²)
Condizione di carico:
90–180 kg (198–397 lb)
Anteriore:
160 kPa (23 psi) (1.60 kgf/cm²)
Posteriore:
170 kPa (25 psi) (1.70 kgf/cm²)
Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
13xMT3.00Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
13xMT3.50Freno anteriore:Tipo:
A disco singolo
Comando:
Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singolo
Comando:
Con la mano sinistra
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
80.0 mm (3.15 in)Sospensione posteriore:Tipo:
Gruppo motore-trasmissione oscillanteTipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
70.0 mm (2.76 in)
Impianto elettrico:Sistema di accensione:
CDI a C.C.
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
CB4-LB(GS), YB4L-B(YUASA)
Tensione, capacità:
12 V, 4.0 AhFaro:Tipo a lampadina:
Ad incandescenzaTensione e wattaggio della lampadina ×
quantità:Faro:
12 V, 35 W/35.0 W × 1
Lampada biluce fanalino/stop:
12 V, 21.0 W/5.0 W × 1
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce pannello strumenti:
12 V, 1.2 W × 2
Spia abbagliante:
12 V, 2.0 W × 1
Spia del livello dell’olio:
12 V, 2.0 W × 1

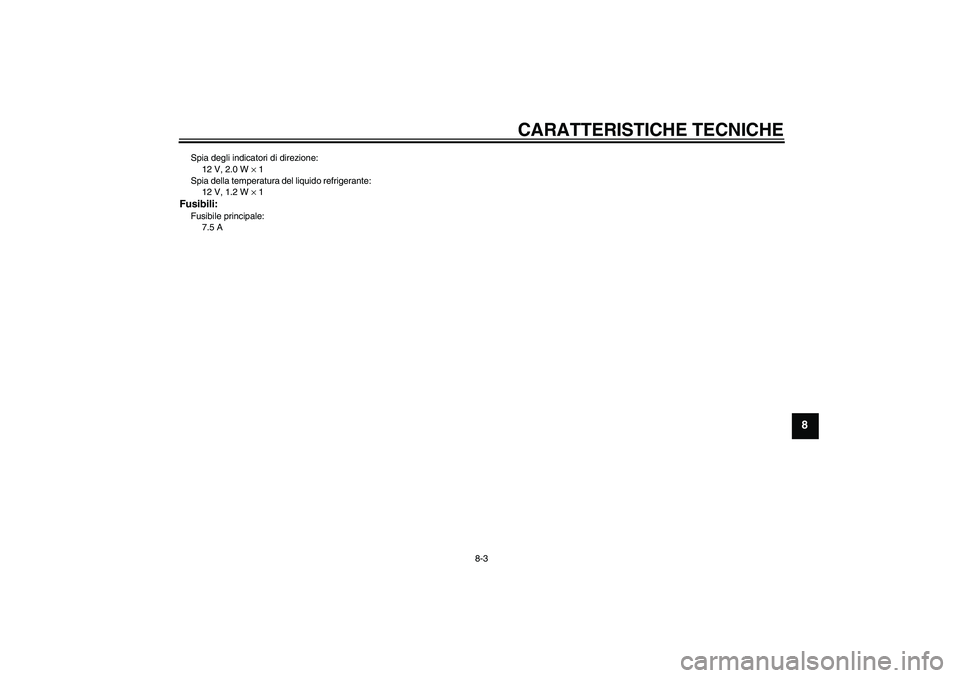

CARATTERISTICHE TECNICHE
8-3
8
Spia degli indicatori di direzione:
12 V, 2.0 W × 1
Spia della temperatura del liquido refrigerante:
12 V, 1.2 W × 1Fusibili:Fusibile principale:
7.5 A

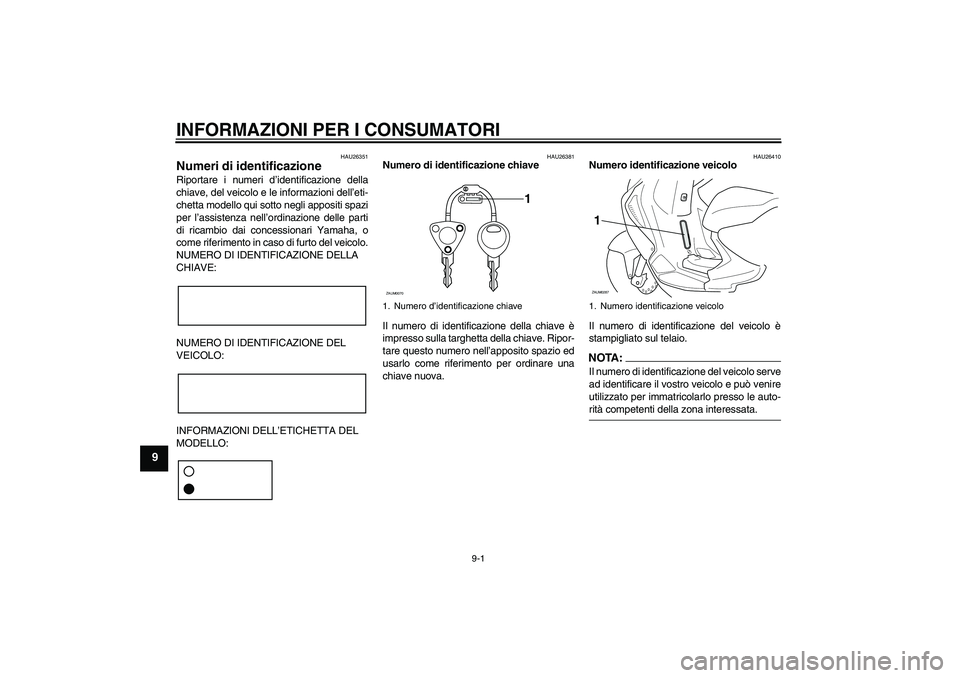

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351
Numeri di identificazione Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26410
Numero identificazione veicolo
Il numero di identificazione del veicolo è
stampigliato sul telaio.NOTA :
Il numero di identificazione del veicolo serve
ad identificare il vostro veicolo e può venire
utilizzato per immatricolarlo presso le auto-rità competenti della zona interessata.
1. Numero d’identificazione chiave
1
ZAUM0070
1. Numero identificazione veicolo1ZAUM0287

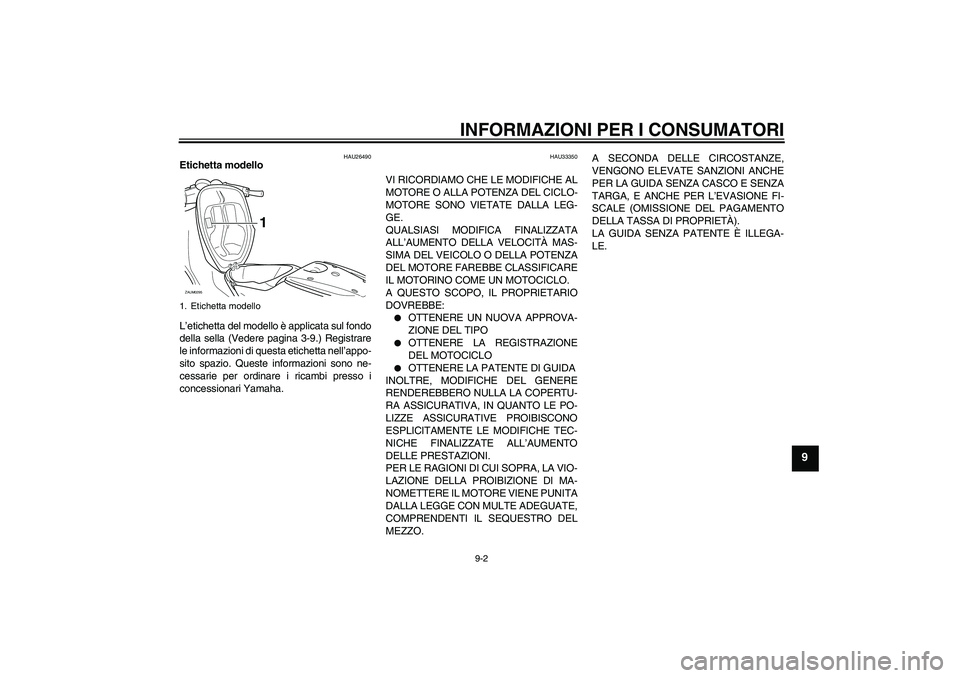

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU26490
Etichetta modello
L’etichetta del modello è applicata sul fondo
della sella (Vedere pagina 3-9.) Registrare
le informazioni di questa etichetta nell’appo-
sito spazio. Queste informazioni sono ne-
cessarie per ordinare i ricambi presso i
concessionari Yamaha.
HAU33350
VI RICORDIAMO CHE LE MODIFICHE AL
MOTORE O ALLA POTENZA DEL CICLO-
MOTORE SONO VIETATE DALLA LEG-
GE.
QUALSIASI MODIFICA FINALIZZATA
ALL’AUMENTO DELLA VELOCITÀ MAS-
SIMA DEL VEICOLO O DELLA POTENZA
DEL MOTORE FAREBBE CLASSIFICARE
IL MOTORINO COME UN MOTOCICLO.
A QUESTO SCOPO, IL PROPRIETARIO
DOVREBBE:

OTTENERE UN NUOVA APPROVA-
ZIONE DEL TIPO


OTTENERE LA REGISTRAZIONE
DEL MOTOCICLO


OTTENERE LA PATENTE DI GUIDA
INOLTRE, MODIFICHE DEL GENERE
RENDEREBBERO NULLA LA COPERTU-
RA ASSICURATIVA, IN QUANTO LE PO-
LIZZE ASSICURATIVE PROIBISCONO
ESPLICITAMENTE LE MODIFICHE TEC-
NICHE FINALIZZATE ALL’AUMENTO
DELLE PRESTAZIONI.
PER LE RAGIONI DI CUI SOPRA, LA VIO-
LAZIONE DELLA PROIBIZIONE DI MA-
NOMETTERE IL MOTORE VIENE PUNITA
DALLA LEGGE CON MULTE ADEGUATE,
COMPRENDENTI IL SEQUESTRO DEL
MEZZO.A SECONDA DELLE CIRCOSTANZE,
VENGONO ELEVATE SANZIONI ANCHE
PER LA GUIDA SENZA CASCO E SENZA
TARGA, E ANCHE PER L’EVASIONE FI-
SCALE (OMISSIONE DEL PAGAMENTO
DELLA TASSA DI PROPRIETÀ).
LA GUIDA SENZA PATENTE È ILLEGA-
LE.
1. Etichetta modello
1
ZAUM0295

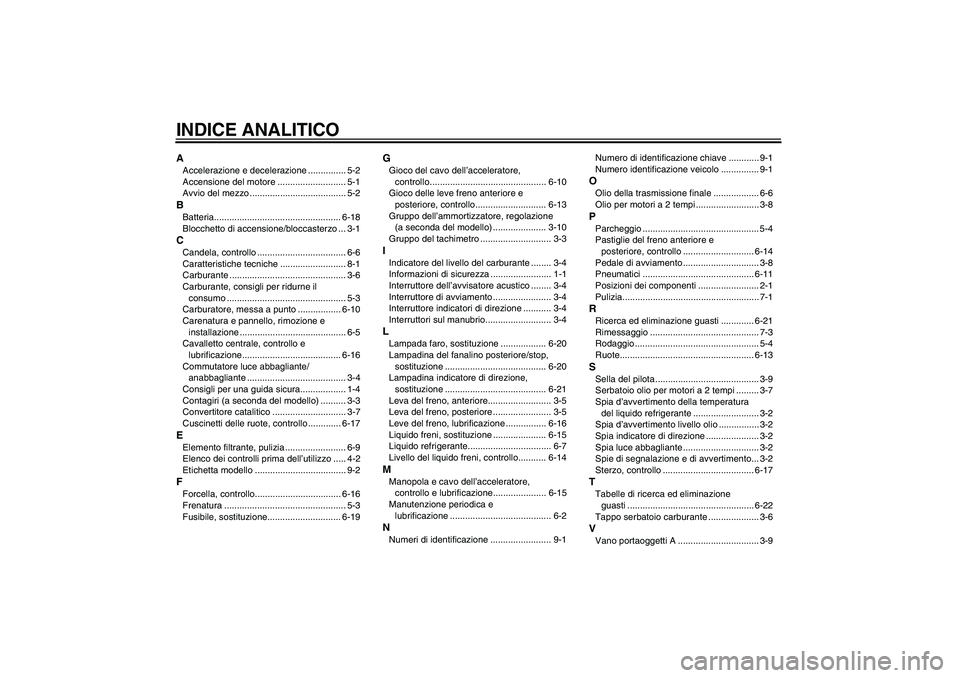

INDICE ANALITICOAAccelerazione e decelerazione ............... 5-2
Accensione del motore ........................... 5-1
Avvio del mezzo ...................................... 5-2BBatteria.................................................. 6-18
Blocchetto di accensione/bloccasterzo ... 3-1CCandela, controllo ................................... 6-6
Caratteristiche tecniche .......................... 8-1
Carburante .............................................. 3-6
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Carburatore, messa a punto ................. 6-10
Carenatura e pannello, rimozione e
installazione .......................................... 6-5
Cavalletto centrale, controllo e
lubrificazione....................................... 6-16
Commutatore luce abbagliante/
anabbagliante ....................................... 3-4
Consigli per una guida sicura.................. 1-4
Contagiri (a seconda del modello) .......... 3-3
Convertitore catalitico ............................. 3-7
Cuscinetti delle ruote, controllo ............. 6-17EElemento filtrante, pulizia ........................ 6-9
Elenco dei controlli prima dell’utilizzo ..... 4-2
Etichetta modello .................................... 9-2FForcella, controllo.................................. 6-16
Frenatura ................................................ 5-3
Fusibile, sostituzione............................. 6-19
GGioco del cavo dell’acceleratore,
controllo.............................................. 6-10
Gioco delle leve freno anteriore e
posteriore, controllo............................ 6-13
Gruppo dell’ammortizzatore, regolazione
(a seconda del modello) ..................... 3-10
Gruppo del tachimetro ............................ 3-3IIndicatore del livello del carburante ........ 3-4
Informazioni di sicurezza ........................ 1-1
Interruttore dell’avvisatore acustico ........ 3-4
Interruttore di avviamento ....................... 3-4
Interruttore indicatori di direzione ........... 3-4
Interruttori sul manubrio.......................... 3-4LLampada faro, sostituzione .................. 6-20
Lampadina del fanalino posteriore/stop,
sostituzione ........................................ 6-20
Lampadina indicatore di direzione,
sostituzione ........................................ 6-21
Leva del freno, anteriore......................... 3-5
Leva del freno, posteriore ....................... 3-5
Leve del freno, lubrificazione ................ 6-16
Liquido freni, sostituzione ..................... 6-15
Liquido refrigerante................................. 6-7
Livello del liquido freni, controllo........... 6-14MManopola e cavo dell’acceleratore,
controllo e lubrificazione..................... 6-15
Manutenzione periodica e
lubrificazione ........................................ 6-2NNumeri di identificazione ........................ 9-1Numero di identificazione chiave ............ 9-1
Numero identificazione veicolo ............... 9-1
OOlio della trasmissione finale .................. 6-6
Olio per motori a 2 tempi ......................... 3-8PParcheggio .............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-14
Pedale di avviamento .............................. 3-8
Pneumatici ............................................ 6-11
Posizioni dei componenti ........................ 2-1
Pulizia...................................................... 7-1RRicerca ed eliminazione guasti ............. 6-21
Rimessaggio ........................................... 7-3
Rodaggio ................................................. 5-4
Ruote..................................................... 6-13SSella del pilota ......................................... 3-9
Serbatoio olio per motori a 2 tempi ......... 3-7
Spia d’avvertimento della temperatura
del liquido refrigerante .......................... 3-2
Spia d’avvertimento livello olio ................ 3-2
Spia indicatore di direzione ..................... 3-2
Spia luce abbagliante .............................. 3-2
Spie di segnalazione e di avvertimento... 3-2
Sterzo, controllo .................................... 6-17TTabelle di ricerca ed eliminazione
guasti .................................................. 6-22
Tappo serbatoio carburante .................... 3-6VVano portaoggetti A ................................ 3-9
