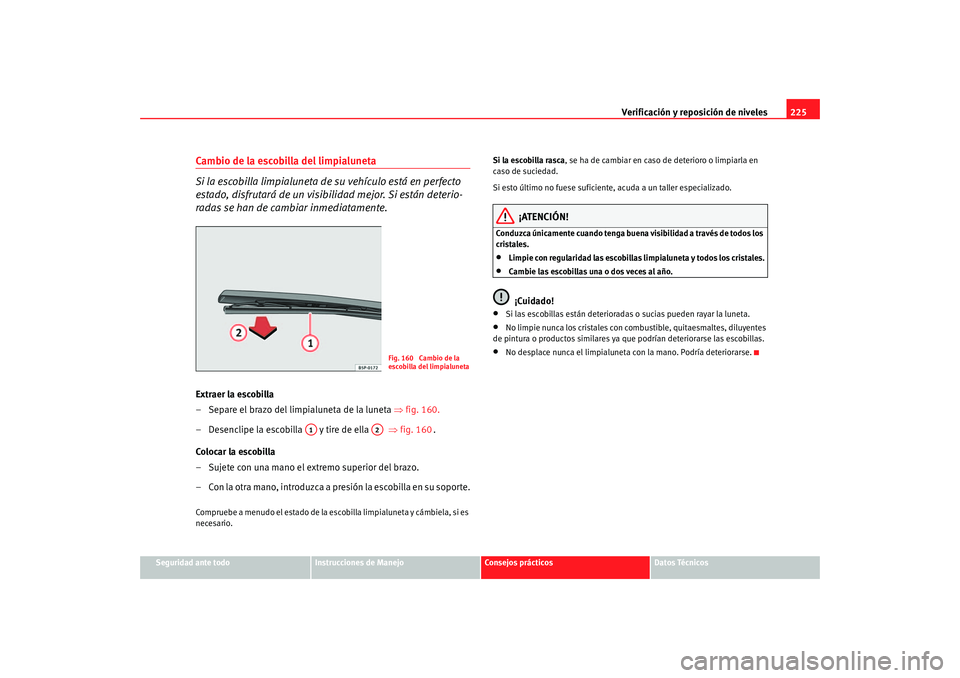

2005 Seat Altea ESP

Verificación y reposición de niveles225
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Cambio de la escobilla del limpialuneta
Si la escobilla limpialuneta de su vehículo está en perfecto
estado, disfrutará de un visibilidad mejor. Si están deterio-
radas se han de cambiar inmediatamente.Extraer la escobilla
– Separe el brazo del limp ialuneta de la luneta ⇒ fig. 160.
– Desenclipe la escobilla y tire de ella .
⇒ fig. 160
Colocar la escobilla
– Sujete con una mano el extremo superior del brazo.
– Con la otra mano, introduzca a presión la escobilla en su soporte.Compruebe a menudo el estado de la escobilla limpialuneta y cámbiela, si es
necesario. Si la escobilla rasca
, se ha de cambiar en caso de deterioro o limpiarla en
caso de suciedad.
Si esto último no fuese suficiente, acuda a un taller especializado.
¡ATENCIÓN!
Conduzca únicamente cuando tenga buena visibilidad a través de todos los
cristales.•
Limpie con regularidad las escobillas limpialuneta y todos los cristales.
•
Cambie las escobillas una o dos veces al año.¡Cuidado!
•
Si las escobillas están deterioradas o sucias pueden rayar la luneta.
•
No limpie nunca los cristales con combustible, quitaesmaltes, diluyentes
de pintura o productos similares ya que podrían deteriorarse las escobillas.
•
No desplace nunca el limpialuneta con la mano. Podría deteriorarse.
Fig. 160 Cambio de la
escobilla del limpialuneta
A1
A2
Espanyol altea Seite 225 Mittwoch, 28. September 2005 12:57 12

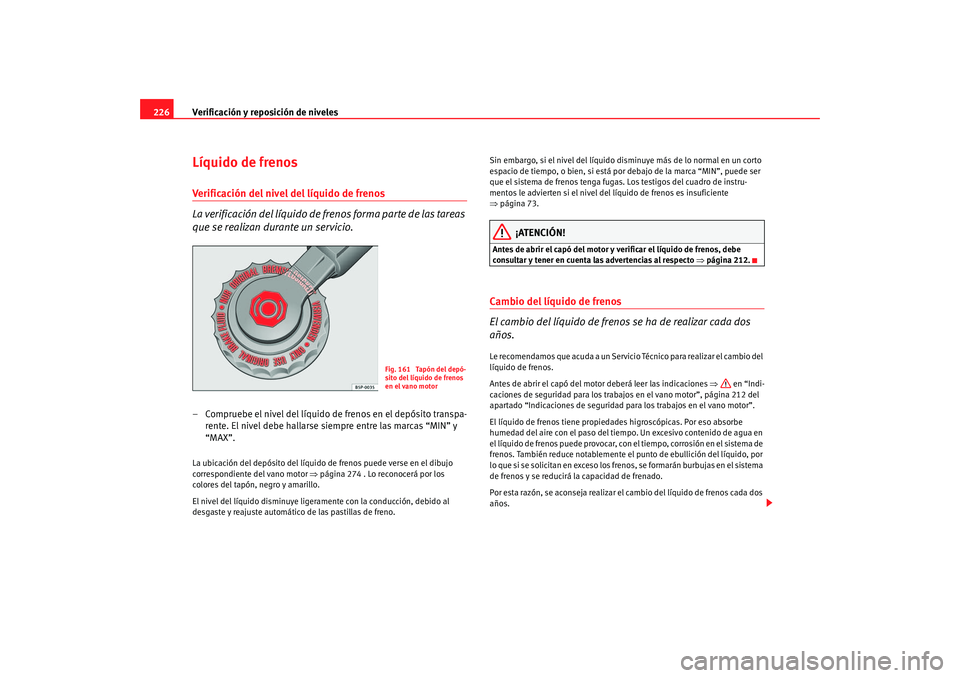

Verificación y reposición de niveles
226Líquido de frenosVerificación del nivel del líquido de frenos
La verificación del líquido de fr enos forma parte de las tareas
que se realizan durante un servicio.– Compruebe el nivel del líquido de frenos en el depósito transpa-
rente. El nivel debe hallarse siempre entre las marcas “MIN” y
“MAX”.La ubicación del depósito del líquido de frenos puede verse en el dibujo
correspondiente del vano motor ⇒página 274 . Lo reconocerá por los
colores del tapón, negro y amarillo.
El nivel del líquido disminuye ligeramente con la conducción, debido al
desgaste y reajuste automático de las pastillas de freno. Sin embargo, si el nivel del líquido disminuye más de lo normal en un corto
espacio de tiempo, o bien, si está por debajo de la marca “MIN”, puede ser
que el sistema de frenos tenga fugas. Los testigos del cuadro de instru-
mentos le advierten si el nivel del líquido de frenos es insuficiente
⇒
página 73.
¡ATENCIÓN!
Antes de abrir el capó del motor y verificar el líquido de frenos, debe
consultar y tener en cuenta las advertencias al respecto ⇒página 212.Cambio del líquido de frenos
El cambio del líquido de frenos se ha de realizar cada dos
años.Le recomendamos que acuda a un Servicio Técnico para realizar el cambio del
líquido de frenos.
Antes de abrir el capó del moto r deberá leer las indicaciones ⇒ en “Indi-
caciones de seguridad para los trabajos en el vano motor”, página 212 del
apartado “Indicaciones de seguridad pa ra los trabajos en el vano motor”.
El líquido de frenos tiene propiedades higroscópicas. Por eso absorbe
humedad del aire con el paso del tiempo. Un excesivo contenido de agua en
el líquido de frenos puede provocar, con el tiempo, corrosión en el sistema de
frenos. También reduce notablemente el punto de ebullición del líquido, por
lo que si se solicitan en exceso los frenos, se formarán burbujas en el sistema
de frenos y se reducirá la capacidad de frenado.
Por esta razón, se aconseja realizar el cambio del líquido de frenos cada dos
años.
Fig. 161 Tapón del depó-
sito del líquido de frenos
en el vano motor
Espanyol altea Seite 226 Mittwoch, 28. September 2005 12:57 12

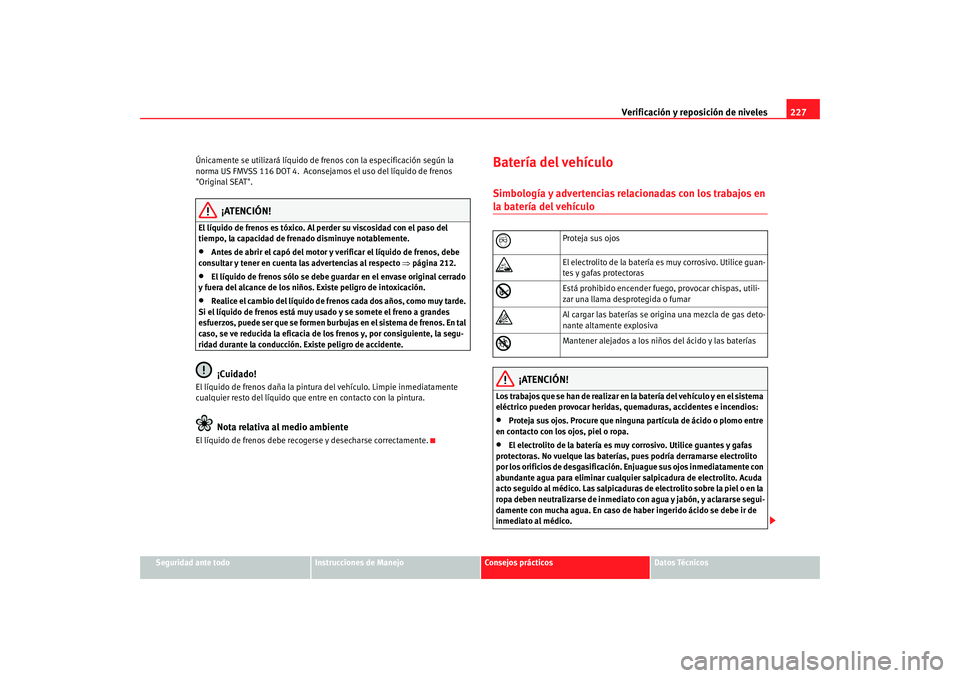

Verificación y reposición de niveles227
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Únicamente se utilizará líquido de frenos con la especificación según la
norma US FMVSS 116 DOT 4. Aconsejamos el uso del líquido de frenos
"Original SEAT".
¡ATENCIÓN!
El líquido de frenos es tóxico. Al perder su viscosidad con el paso del
tiempo, la capacidad de frenado disminuye notablemente.•
Antes de abrir el capó del motor y verificar el líquido de frenos, debe
consultar y tener en cuenta las advertencias al respecto ⇒página 212.
•
El líquido de frenos sólo se debe guardar en el envase original cerrado
y fuera del alcance de los niños. Existe peligro de intoxicación.
•
Realice el cambio del líquido de frenos cada dos años, como muy tarde.
Si el líquido de frenos está muy usado y se somete el freno a grandes
esfuerzos, puede ser que se formen burbujas en el sistema de frenos. En tal
caso, se ve reducida la eficacia de los frenos y, por consiguiente, la segu-
ridad durante la conducción. Existe peligro de accidente.¡Cuidado!
El líquido de frenos daña la pintura del vehículo. Limpie inmediatamente
cualquier resto del líquido que entre en contacto con la pintura.
Nota relativa al medio ambiente
El líquido de frenos debe reco gerse y desecharse correctamente.
Batería del vehículoSimbología y advertencias rela cionadas con los trabajos en la batería del vehículo
¡ATENCIÓN!
Los trabajos que se han de realizar en la batería del vehículo y en el sistema
eléctrico pueden provocar heridas, quemaduras, accidentes e incendios:•
Proteja sus ojos. Procure que ninguna partícula de ácido o plomo entre
en contacto con los ojos, piel o ropa.
•
El electrolito de la batería es muy corrosivo. Utilice guantes y gafas
protectoras. No vuelque las baterías, pues podría derramarse electrolito
por los orificios de desgasificación. Enjuague sus ojos inmediatamente con
abundante agua para eliminar cualquier salpicadura de electrolito. Acuda
acto seguido al médico. Las salpicaduras de electrolito sobre la piel o en la
ropa deben neutralizarse de inmediat o con agua y jabón, y aclararse segui-
damente con mucha agua. En caso de haber ingerido ácido se debe ir de
inmediato al médico.

Proteja sus ojos

El electrolito de la batería es muy corrosivo. Utilice guan-
tes y gafas protectoras

Está prohibido encender fuego, provocar chispas, utili-
zar una llama desprotegida o fumar

Al cargar las baterías se origina una mezcla de gas deto-
nante altamente explosiva

Mantener alejados a los niños del ácido y las baterías
Espanyol altea Seite 227 Mittwoch, 28. September 2005 12:57 12

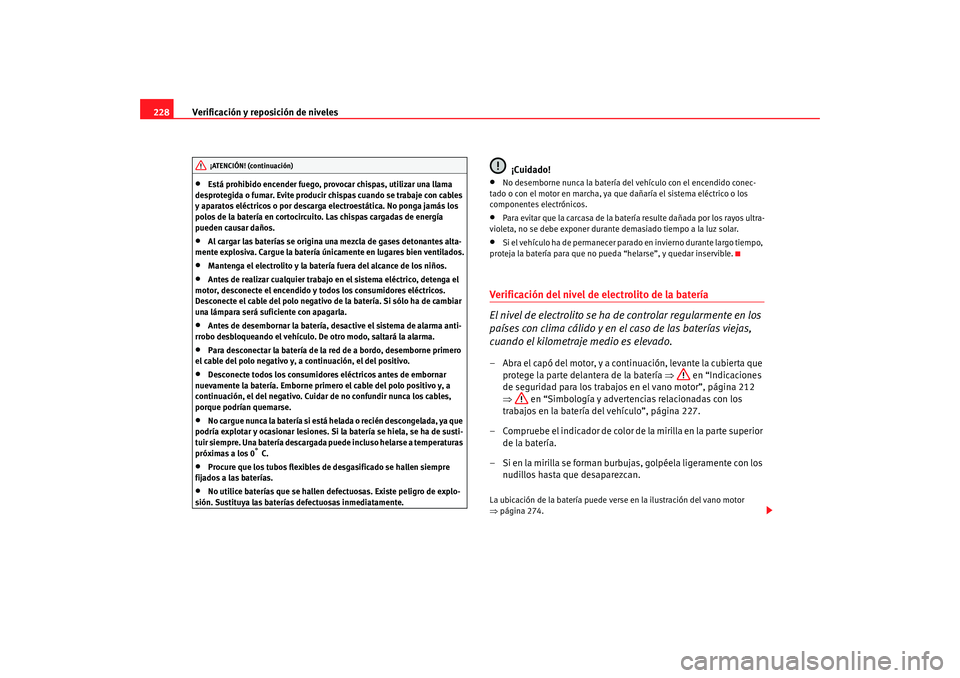

Verificación y reposición de niveles
228•
Está prohibido encender fuego, provocar chispas, utilizar una llama
desprotegida o fumar. Evite producir chispas cuando se trabaje con cables
y aparatos eléctricos o por descarga electroestática. No ponga jamás los
polos de la batería en cortocircuito. Las chispas cargadas de energía
pueden causar daños.
•
Al cargar las baterías se origina una mezcla de gases detonantes alta-
mente explosiva. Cargue la batería únicamente en lugares bien ventilados.
•
Mantenga el electrolito y la batería fuera del alcance de los niños.
•
Antes de realizar cualquier trabajo en el sistema eléctrico, detenga el
motor, desconecte el encendido y todos los consumidores eléctricos.
Desconecte el cable del polo negativo de la batería. Si sólo ha de cambiar
una lámpara será suficiente con apagarla.
•
Antes de desembornar la batería, desactive el sistema de alarma anti-
rrobo desbloqueando el vehículo. De otro modo, saltará la alarma.
•
Para desconectar la batería de la red de a bordo, desemborne primero
el cable del polo negativo y, a continuación, el del positivo.
•
Desconecte todos los consumidores eléctricos antes de embornar
nuevamente la batería. Emborne primero el cable del polo positivo y, a
continuación, el del negativo. Cuidar de no confundir nunca los cables,
porque podrían quemarse.
•
No cargue nunca la batería si está helada o recién descongelada, ya que
podría explotar y ocasionar lesiones. Si la batería se hiela, se ha de susti-
tuir siempre. Una batería descargada puede incluso helarse a temperaturas
próximas a los 0
° C.
•
Procure que los tubos flexibles de desgasificado se hallen siempre
fijados a las baterías.
•
No utilice baterías que se hallen defectuosas. Existe peligro de explo-
sión. Sustituya las baterías defectuosas inmediatamente.
¡Cuidado!
•
No desemborne nunca la batería del vehículo con el encendido conec-
tado o con el motor en marcha, ya qu e dañaría el sistema eléctrico o los
componentes electrónicos.
•
Para evitar que la carcasa de la batería resulte dañada por los rayos ultra-
violeta, no se debe exponer durante demasiado tiempo a la luz solar.
•
Si el vehículo ha de permanecer parado en invierno durante largo tiempo,
proteja la batería para que no pueda “helarse”, y quedar inservible.
Verificación del nivel de electrolito de la batería
El nivel de electrolito se ha de controlar regularmente en los
países con clima cálido y en el caso de las baterías viejas,
cuando el kilometraje medio es elevado.– Abra el capó del motor, y a continuación, levante la cubierta que
protege la parte delantera de la batería ⇒ en “Indicaciones
de seguridad para los trabajos en el vano motor”, página 212
⇒ en “Simbología y advertencias relacionadas con los
trabajos en la batería del vehículo”, página 227.
– Compruebe el indicador de color de la mirilla en la parte superior de la batería.
– Si en la mirilla se forman burbujas, golpéela ligeramente con los nudillos hasta que desaparezcan.La ubicación de la batería puede verse en la ilustración del vano motor
⇒página 274.
¡ATENCIÓN! (continuación)
Espanyol altea Seite 228 Mittwoch, 28. September 2005 12:57 12

Verificación y reposición de niveles229
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
El indicador de la mirilla (“ojo mágico
”, situado en la parte superior de la
batería, cambia de color en función de l estado de carga o del nivel de elec-
trolito de la batería.
Si el indicador de la mirilla es transparente o amarillo claro, significa que el
nivel de ácido de la batería está bajo. Si es así, haga revisar la batería en un
taller especializado.
Los indicadores de color verde o negro ay udan a la diagnosis de la batería en
el taller.
Carga o cambio de la batería
La batería no necesita mantenimiento y se verifica regular-
mente durante los servicios. Para realizar cualquier trabajo
en la batería del vehículo, se necesitan conocimientos y útiles
especiales.Si con frecuencia realiza recorridos cortos y el vehículo permanece parado
durante largo tiempo, se recomienda verificar la batería del vehículo, incluso
fuera de los intervalos de servicios, en un taller especializado.
Si tiene problemas al arrancar, debido a un estado de carga insuficiente de la
batería, puede ser que tenga algún defect o. Si es así, le recomendamos que
acuda a un Servicio Técnico para que verifique el estado de la batería, y la
cargue o la sustituya.
Carga de la batería
Acuda a un taller especializado para que carguen la batería, el modelo de
batería que incorpora su vehículo emplea una tecnología especial, que
requiere una carga de tensión limitada.
Cambio de la batería
La batería del vehículo ha sido diseñada en función de su ubicación y cuenta
con elementos de seguridad. Las baterías Originales SEAT cumplen con todos los requisitos de manteni-
miento, rendimiento y seguridad que exige su vehículo.
¡ATENCIÓN!
•
Recomendamos el uso de baterías exentas de mantenimiento, cíclicas
y de estanqueidad permanente según las normas T 825 06 y VW 7 50 73.
La versión de la norma es la de agosto de 2001 o posterior.
•
Antes de realizar cualquier trabajo en las baterías, tenga en cuenta las
advertencias al respecto ⇒ en “Simbología y advertencias relacio-
nadas con los trabajos en la batería del vehículo”, página 227 .Nota relativa al medio ambiente
La batería contiene sustancias tóxicas, como pueden ser ácido sulfúrico y
plomo. Por este motivo, se debe desecha r según la normativa sobre la protec-
ción del medio ambiente y no arrojarse nunca a la basura doméstica.RuedasObservaciones generalesPara evitar desperfectos
– Al subir un bordillo o similar, hágalo despacio y en ángulo recto.
– Evite que los neumáticos se ensucien de aceite, grasa o combus- tible.
– Compruebe con regularidad si los neumáticos están dañados (pinchazos, cortes, grietas o abolladuras). Retire cualquier
objeto extraño del perfil del neumático.
Espanyol altea Seite 229 Mittwoch, 28. September 2005 12:57 12

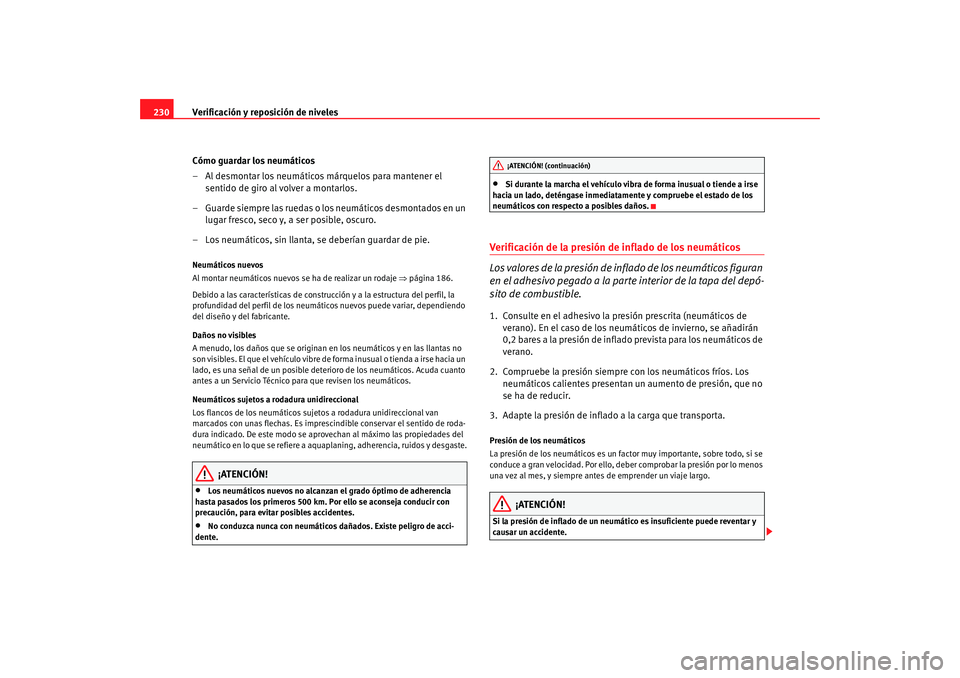

Verificación y reposición de niveles
230
Cómo guardar los neumáticos
– Al desmontar los neumáticos márquelos para mantener el sentido de giro al volver a montarlos.
– Guarde siempre las ruedas o los neumáticos desmontados en un lugar fresco, seco y, a ser posible, oscuro.
– Los neumáticos, sin llanta, se deberían guardar de pie.Neumáticos nuevos
Al montar neumáticos nuevos se ha de realizar un rodaje ⇒página 186.
Debido a las características de construcción y a la estructura del perfil, la
profundidad del perfil de los neumáticos nuevos puede variar, dependiendo
del diseño y del fabricante.
Daños no visibles
A menudo, los daños que se originan en los neumáticos y en las llantas no
son visibles. El que el vehículo vibre de forma inusual o tienda a irse hacia un
lado, es una señal de un posible deterioro de los neumáticos. Acuda cuanto
antes a un Servicio Técnico para que revisen los neumáticos.
Neumáticos sujetos a rodadura unidireccional
Los flancos de los neumáticos sujetos a rodadura unidireccional van
marcados con unas flechas. Es imprescindible conservar el sentido de roda-
dura indicado. De este modo se aprovechan al máximo las propiedades del
neumático en lo que se refiere a aquaplaning, adherencia, ruidos y desgaste.
¡ATENCIÓN!
•
Los neumáticos nuevos no alcanzan el grado óptimo de adherencia
hasta pasados los primeros 500 km. Por ello se aconseja conducir con
precaución, para evitar posibles accidentes.
•
No conduzca nunca con neumáticos dañados. Existe peligro de acci-
dente.
•
Si durante la marcha el vehículo vibra de forma inusual o tiende a irse
hacia un lado, deténgase inmediatamente y compruebe el estado de los
neumáticos con respecto a posibles daños.
Verificación de la presión de inflado de los neumáticos
Los valores de la presión de in flado de los neumáticos figuran
en el adhesivo pegado a la parte interior de la tapa del depó-
sito de combustible.1. Consulte en el adhesivo la presión prescrita (neumáticos de
verano). En el caso de los neum áticos de invierno, se añadirán
0,2 bares a la presión de inflado prevista para los neumáticos de
verano.
2. Compruebe la presión siempre con los neumáticos fríos. Los neumáticos calientes presentan un aumento de presión, que no
se ha de reducir.
3. Adapte la presión de inflado a la carga que transporta.Presión de los neumáticos
La presión de los neumáticos es un fa ctor muy importante, sobre todo, si se
conduce a gran velocidad. Por ello, deber comprobar la presión por lo menos
una vez al mes, y siempre antes de emprender un viaje largo.
¡ATENCIÓN!
Si la presión de inflado de un neumático es insuficiente puede reventar y
causar un accidente.
¡ATENCIÓN! (continuación)
Espanyol altea Seite 230 Mittwoch, 28. September 2005 12:57 12

Verificación y reposición de niveles231
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•
Los neumáticos con presión insuficiente se ven sometidos a mayor
trabajo de flexión a grandes velocidades. Como consecuencia, se calientan
en exceso, provocando un desprendimiento de la banda de rodadura e
incluso un reventón. Mantenga siempre la presión indicada.
•
La presión demasiado baja o alta reduce la vida útil de los neumáticos,
además de tener un efecto negativo sobre el comportamiento de marcha
del vehículo, aumentando el riesgo de sufrir un accidente.Nota relativa al medio ambiente
Si la presión de los neumáticos es insuficiente, aumenta el consumo de
combustible.
Vida útil de los neumáticos
La vida útil de los neumáticos depende de la presión de
inflado, del modo de conducir y de un montaje correcto.
¡ATENCIÓN! (continuación)
Fig. 162 Indicadores de
desgaste del perfil del
neumáticoFig. 163 Esquema para el
cambio de ruedas
Espanyol altea Seite 231 Mittwoch, 28. September 2005 12:57 12

Verificación y reposición de niveles
232Indicadores de desgaste
En la base del perfil de los neumáticos originales se encuentran unos “indi-
cadores de desgaste” de 1,6 mm de altura ⇒fig. 162 , ordenados transver-
salmente con respecto a la dirección de marcha. Estos indicadores, entre 6 y
8 según la marca, van repartidos a distancias iguales por todo el perímetro.
Su posición viene indicada por unas señales en los flancos del neumático
(p. ej., las letras “TWI” o símbolos). Si el perfil es de 1,6 mm, midiendo desde
el fondo de las acanaladuras que hay al lado de los indicadores de desgaste,
el neumático ha alcanzado el límite de profundidad mínimo autorizado. Los
neumáticos deben cambiarse. En otros países pueden regir otros valores
⇒ .
Presión de los neumáticos
Si la presión del inflado es incorrecta puede producirse un desgaste excesivo
o incluso un reventón del neumático. Por ello, es conveniente comprobar la
presión al menos una vez al mes ⇒página 230.
Modo de conducir
La conducción rápida en las curvas, los acelerones y frenazos bruscos
aumentan el desgaste de los neumáticos.
Intercambio de ruedas
Si los neumáticos de las ruedas delanteras han sufrido mucho más el
desgaste, es recomendable intercambiar las ruedas delanteras y traseras
según el esquema ⇒página 231, fig. 163 . Actuando de este modo se
consigue que la vida útil de todos los neumáticos sea aproximadamente la
misma.
Equilibrado de las ruedas
Las ruedas de un vehículo nuevo están equilibradas. Sin embargo, debido a
diferentes circunstancias durante la conducción, se puede originar un
desequilibrio, que se pone de ma nifiesto cuando el volante vibra.
Como el desequilibrio implica también un mayor desgaste de la dirección, de
la suspensión y de los neumáticos, habrá que equilibrar las ruedas de nuevo. Además, la rueda debe volver a equilibrarse después de montar un neumá-
tico nuevo.
Fallos en la alineación de las ruedas
Si el tren de rodaje está mal ajustado, no sólo aumenta el desgaste de los
neumáticos, sino que se reduce también la seguridad en la conducción. Si el
desgaste es considerable, acuda a un Servicio Técnico para que revisen la
alineación.
¡ATENCIÓN!
Si revienta un neumático durante la marcha, existe peligro de accidente.•
Los neumáticos se deberán cambiar, a más tardar, cuando se desgasten
los indicadores de desgaste. De lo contrario existe peligro de accidente.
Con neumáticos gastados, particularmente cuando se conduce a altas velo-
cidades sobre piso mojado, disminuye la adherencia. Además, el peligro de
que el vehículo “flote” (aquaplaning) es mayor.
•
Los neumáticos con presión insuficiente se ven sometidos a mayor
trabajo de flexión a grandes velocidades. Por ello se calientan en exceso.
Como consecuencia se puede desprender la banda de rodadura e incluso
puede reventar el neumático, con el consiguiente peligro de accidente.
Mantenga siempre la presión indicada.
•
Si el desgaste de los neumáticos es considerable, acuda a un Servicio
Técnico para que ajusten el tren de rodaje.
•
Evite que los neumáticos entren en contacto con productos químicos
como aceite, combustible o líquido de frenos.
•
Haga cambiar inmediatamente las llantas o neumáticos defectuosos.Nota relativa al medio ambiente
Si la presión de los neumáticos es insuficiente, aumenta el consumo de
combustible.
Espanyol altea Seite 232 Mittwoch, 28. September 2005 12:57 12
