2005 Peugeot Partner VP Manual do proprietário (in Portuguese)

12 -
01-02-2005
13
-
01-02-2005

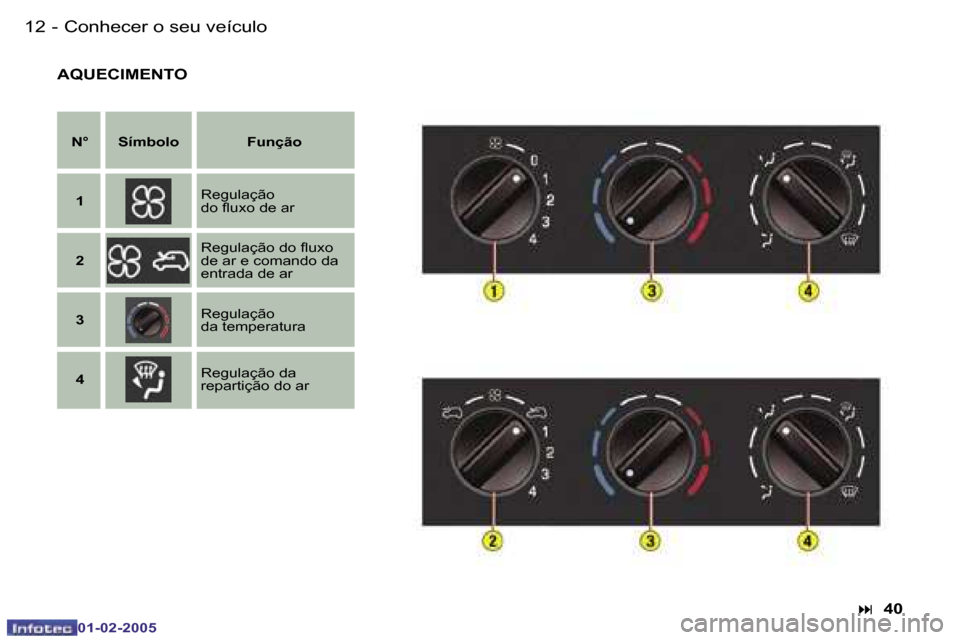

AQUECIMENTO
N° Símbolo Função
1 Regulação
do luxo de ar
2 Regulação do luxo
de ar e comando da
entrada de ar
3 Regulação
da temperatura
4 Regulação da
repartição do ar
:
40
Conhecer o seu veículo

12 -
01-02-2005
13
-
01-02-2005

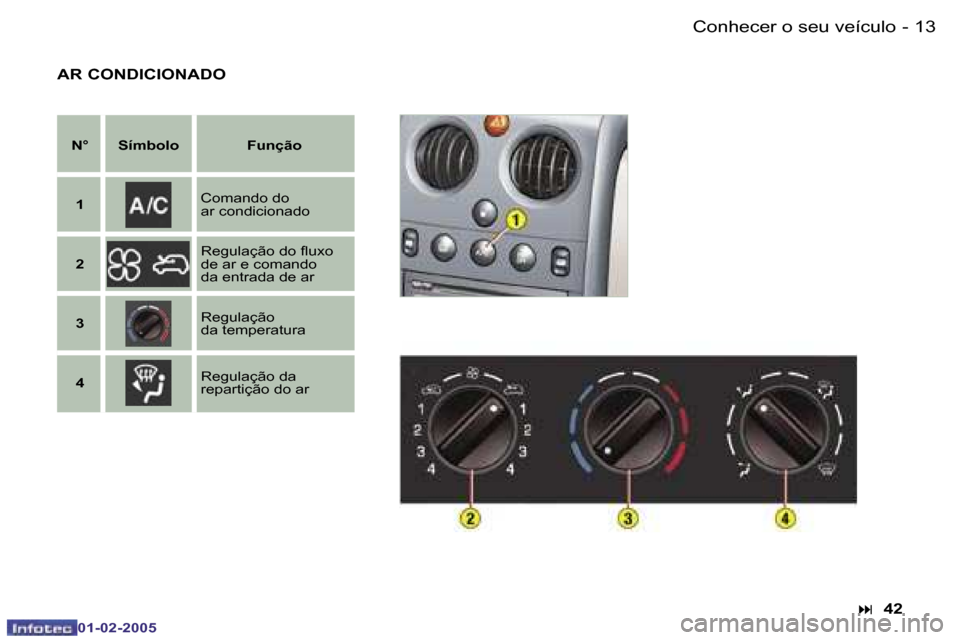

AR CONDICIONADO
: 42
N° Símbolo Função
1 Comando do
ar condicionado
2 Regulação do luxo
de ar e comando
da entrada de ar
3 Regulação
da temperatura
4 Regulação da
repartição do ar
Conhecer o seu veículo

14 -
01-02-2005
15
-
01-02-2005

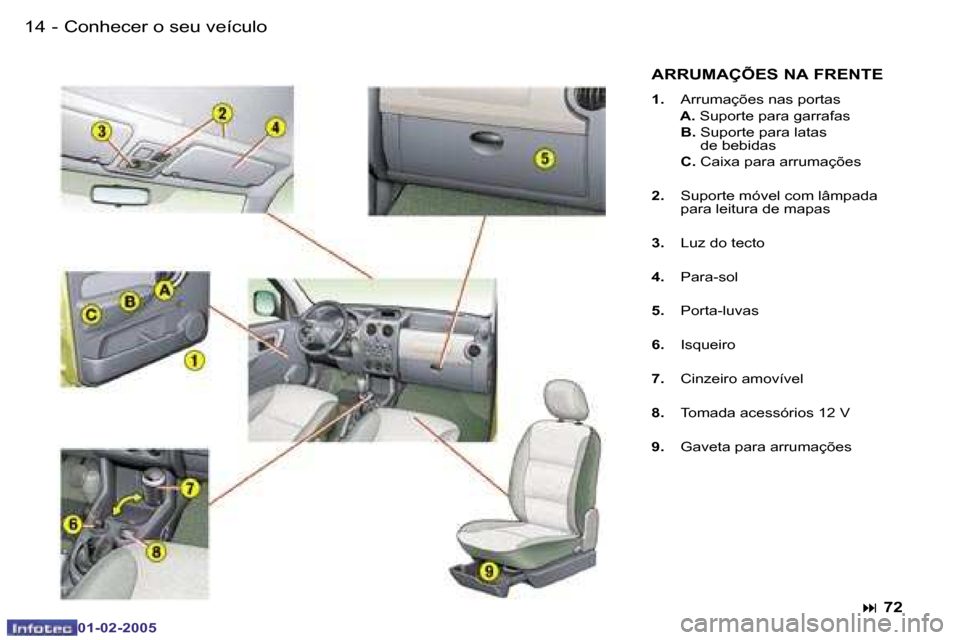

ARRUMAÇÕES NA FRENTE
1. Arrumações nas portas
A. Suporte para garrafas
B. Suporte para latas
de bebidas
C. Caixa para arrumações
2. Suporte móvel com lâmpada
para leitura de mapas
3. Luz do tecto
4. Para-sol
5. Porta-luvas
6. Isqueiro
7. Cinzeiro amovível
8. Tomada acessórios 12 V
9. Gaveta para arrumações
: 72
Conhecer o seu veículo

14 -
01-02-2005
15
-
01-02-2005

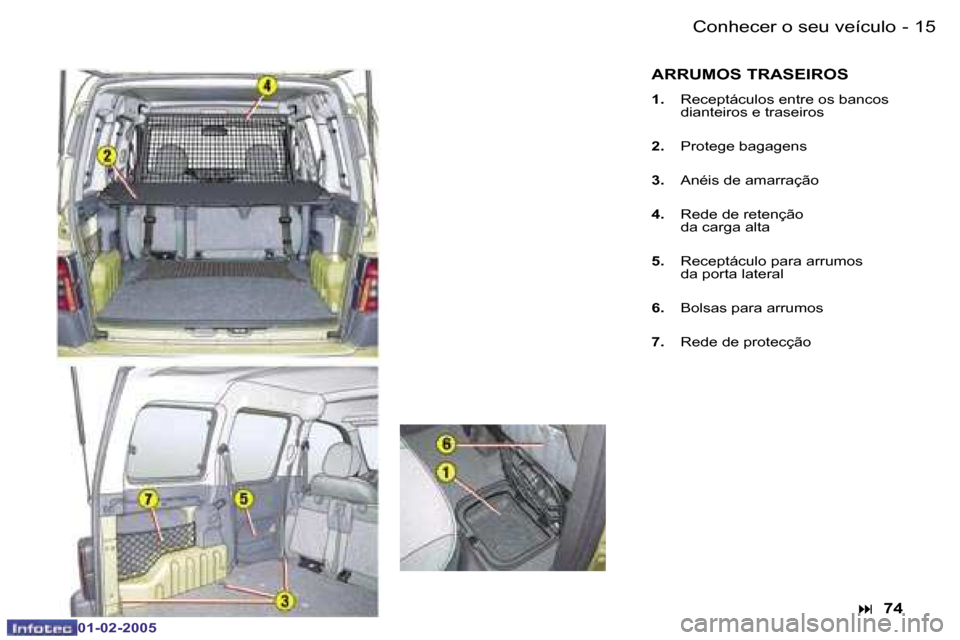

ARRUMOS TRASEIROS
1. Receptáculos entre os bancos
dianteiros e traseiros
2. Protege bagagens
3. Anéis de amarração
4. Rede de retenção
da carga alta
5. Receptáculo para arrumos
da porta lateral
6. Bolsas para arrumos
7. Rede de protecção
: 74
Conhecer o seu veículo

16 -
01-02-2005
O ABASTECIMENTO DO DEPÓSITO DE COMBUSTÍVEL
O abastecimento deve ser efectuado
com o motor parado.
F Introduzir a chave no tampão e
rodar para a esquerda.
F Retirar o tampão.
Uma indicação no tampão assinala o
tipo de combustível a utilizar.
Quando atestar completamente o
depósito de combustível, não insistir
para além do terceiro corte da pistola
de enchimento porque poderia pro-
vocar uma anomalia no seu veículo.
A capacidade do reservatório é de
cerca de 55 litros para os motores
a gasolina e 60 litros para os mo-
tores a Diesel. Observação:
Enquanto o tampão do
reservatório estiver retirado, a porta
lateral corrediça do lado direito não
se pode abrir.
Luz avisadora de
nível mínimo de
combustível
Quando a luz avisadora se acender,
restam cerca de 50 km de autonomia.
ABERTURA DO CAPOT DO
MOTOR
Pelo interior: puxar o comando
situado à esquerda sob o painel de
instrumentos.
Pelo exterior: levantar o comando,
levantar o capot e ixá-lo com o equi-
librador para o manter aberto.
: 63 : 62
Conhecer o seu veículo

O controlo de funcionamento e os ecrãs
18 -
01-02-2005
19
O controlo de funcionamento e os ecrãs
-
01-02-2005

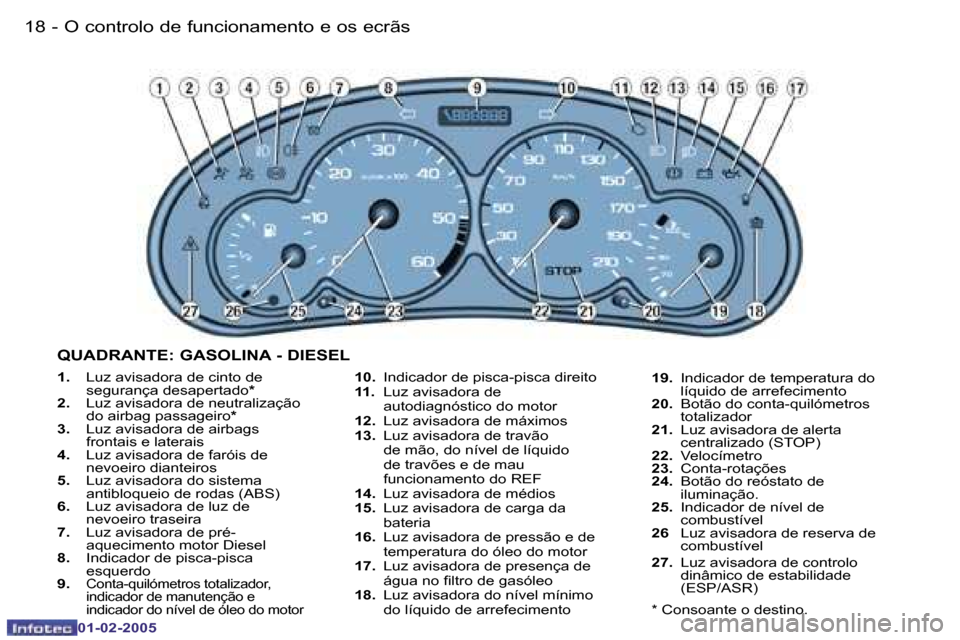

1. Luz avisadora de cinto de
segurança desapertado *
2. Luz avisadora de neutralização
do airbag passageiro *
3. Luz avisadora de airbags
frontais e laterais
4. Luz avisadora de faróis de
nevoeiro dianteiros
5. Luz avisadora do sistema
antibloqueio de rodas (ABS)
6. Luz avisadora de luz de
nevoeiro traseira
7. Luz avisadora de pré-
aquecimento motor Diesel
8. Indicador de pisca-pisca
esquerdo
9.
Conta-quilómetros totalizador,
indicador de manutenção e
indicador do nível de óleo do motor
10. Indicador de pisca-pisca direito
11. Luz avisadora de
autodiagnóstico do motor
12. Luz avisadora de máximos
13. Luz avisadora de travão
de mão, do nível de líquido
de travões e de mau
funcionamento do REF
14. Luz avisadora de médios
15. Luz avisadora de carga da
bateria
16. Luz avisadora de pressão e de
temperatura do óleo do motor
17. Luz avisadora de presença de
água no iltro de gasóleo
18. Luz avisadora do nível mínimo
do líquido de arrefecimento 19.
Indicador de temperatura do
líquido de arrefecimento
20. Botão do conta-quilómetros
totalizador
21. Luz avisadora de alerta
centralizado (STOP)
22. Velocímetro
23. Conta-rotações
24. Botão do reóstato de
iluminação.
25. Indicador de nível de
combustível
26 Luz avisadora de reserva de
combustível
27. Luz avisadora de controlo
dinâmico de estabilidade
(ESP/ASR)
QUADRANTE: GASOLINA - DIESEL
* Consoante o destino.

O controlo de funcionamento e os ecrãs
18 -
01-02-2005
19
O controlo de funcionamento e os ecrãs
-
01-02-2005
O CONTROLO DE
FUNCIONAMENTO
Uma luz de alerta permanente-
mente acesa ou piscando com o
motor em marcha, indica um de-
feito de funcionamento do órgão
correspondente. O acender de
certas luzes avisadoras pode ser
acompanhado por um sinal sono-
ro e por uma mensagem no ecrã
multifunções. Não descure este
aviso e consulte o mais rapida-
mente possível um Representante
Autorizado PEUGEOT.
Se o avisador de alerta centraliza-
do, STOP, se acender com o veículo
em circulação, a paragem é impera-
tiva. Parar o veículo nas melhores
condições de segurança.
Luz avisadora de
alerta centralizado
(STOP)
Funciona simultaneamente com a
luz avisadora: - "pressão e temperatura do óleo do
motor",
- "nível mínimo do líquido de arrefe- cimento",
- "travão de estacionamento",
- "nível mínimo do líquido dos travões"
- "defeito no sistema electrónico de travagem".
- Acoplado com o indicador "tempe- ratura do líquido de arrefecimento".
A paragem é obrigatória se piscar
com o motor em funcionamento.
Consultar um Representante Auto-
rizado PEUGEOT. Luz avisadora
de pressão e de
temperatura do óleo do
motor
Funciona simultaneamente com a
luz avisadora de alerta centralizado
(STOP).
A paragem é obrigatória.
Indica:
- uma pressão de óleo insuiciente assinalada pela mensagem "Pres-
são insuiciente óleo motor" no
ecrã multifunções.
- uma falta de óleo no sistema de lubriicação. Completar o nível;
- uma temperatura do óleo muito elevada. Para baixar a temperatura
do óleo, reduzir a velocidade.
O acender da luz avisadora é acom-
panhado por um sinal sonoro.
Consultar um Representante Autori-
zado PEUGEOT.
Luz avisadora de nível
mínimo do líquido de
arrefecimento do motor
diesel
Acoplado com a luz avisadora de alerta
centralizado (STOP).
Acende ao ligar o contacto durante
alguns segundos.
O acender desta luz avisadora é acom-
panhado por um sinal sonoro e pela
mensagem "Completar o nível de
água motor" no ecrã multifunções:
A paragem é obrigatória.
Esperar o arrefecimento do motor para
completar o nível.
O circuito de arrefecimento está sob pressão.
Luz avisadora de travão
de estacionamento, de
nível mínimo do líquido
de travões e de defeito
no sistema de Repartição
Electrónica de Travagem (REF)
Em conjunto com a luz avisadora de
alerta centralizada (STOP).
Acende cada vez que ligar a ignição.
O acender desta luz avisadora é
acompanhado por um sinal sonoro e
por uma mensagem no ecrã multifun-
ções indicando a causa do alerta:
- "Esquecimento travão de mão"
se este está apertado ou mal desa-
pertado,
- "Nível insuiciente do líquido de
travões" no caso de uma diminuição
excessiva do líquido dos travões (se
a luz avisadora permanecer acesa
mesmo com o travão desapertado);
- "Anomalia travagem" , aparece si-
multâneamente com a luz avisadora
ABS, indicando um mau funciona-
mento do defeito do sistema de re-
partição electrónica de travagem.
A paragem é obrigatória
Consultar um Representante Auto-
rizado PEUGEOT.
Em caso de necessidade e para
evitar quaisquer riscos de quei-
maduras
, desenroscar o tampão
duas voltas para diminuir a pressão.
Quando a pressão diminuir, retirar o
tampão e completar o nível.
Consultar um Representante Auto-
rizado PEUGEOT.

O controlo de funcionamento e os ecrãs
20 -
01-02-2005
21
O controlo de funcionamento e os ecrãs
-
01-02-2005
Luz avisadora do
sistema de controlo
dinâmico de
estabilidade (ESP/ASR)
Acende durante alguns segundos cada
vez que se liga a ignição.
Consultar um Representante Autorizado
PEUGEOT, se a luz do interruptor ESP/
ASR pisca, acompanhado por um sinal
sonoro e pela mensagem "ESP/ASR
fora de serviço" no ecrã multifunções e
se esta luz avisadora permanece acesa
ou acende com o motor em funciona-
mento e o veículo em andamento.
Com o motor em funcionamento e o ve-
ículo em andamento, pisca no caso de
activação do sistema.
Acende com luz ixa aquando da sua
neutralização.
Luz avisadora de carga
da bateria
Acende cada vez que ligar
a ignição durante alguns
segundos.
O acender desta luz avisadora, com
o motor ligado, acompanhado por
um sinal sonoro e pela mensagem
"Anomalia carga bateria" no ecrã
multifunções indicam seja:
- um funcionamento defeituoso no circuito de carga,
- terminais da bateria ou do motor de arranque desapertados,
- correia do alternador rebentada ou frouxa,
- alternador defeituoso.
Consultar um Representante Auto-
rizado PEUGEOT.
Luz avisadora do
sistema de despoluição
Acende sempre que se liga
a ignição durante alguns se-
gundos.
O acendimento com o motor a fun-
cionar, acompanhado por um sinal
sonoro e pela mensagem no ecrã
multifunções: - "Anomalia anti-poluição" , assi-
nala um mau funcionamento do
sistema de despoluição.
- "
Anomalia catalisador" indica
um mau funcionamento do sistema
deinjecção ou de ignição. Há risco
de destruição do catalisador (motor
a gasolina exclusivamente).
Consultar um Representante Autori-
zado PEUGEOT.
Luz avisadora de
pré-aquecimento motor
Diesel
Esperar a extinção da luz avisadora
antes de arrancar.
Se a temperatura for suiciente, a luz
avisadora acende durante menos de
um segundo e pode arrancar imedia-
tamente.
Luz avisadora de
nível mínimo de
combustível
Acende cada vez que ligar a ignição
durante alguns segundos.
Com o motor ligado, é acompanhada
por um sinal sonoro e pela mensa-
gem "Nível combustível baixo" no
ecrã multifunções.
O seu piscar acoplado com o ponteiro
do indicador de nível de combustível
no mínimo, indicam um mau funciona-
mento da sonda de combustível.
Ao primeiro acendimento indica que
restam cerca de 50 km de auto-
nomia. (Capacidade do depósito:
cerca de 55 litros para os motores a
gasolina, e 60 litros para os motores
a Diesel).
Luz avisadora do
sistema antibloqueio
de rodas (ABS)
Acende-se durante alguns segundos
sempre que se liga a ignição.
Quando a luz avisadora permane-
ce acesa ou acende para além de
12 km/h, indica um mau funciona-
mento do sistema ABS.
O veículo conserva, contudo, uma
travagem clássica com assistência.
O acendimento desta luz avisadora,
acompanhado por um sinal sonoro e
pela mensagem "Anomalia ABS"
no ecrã multifunções, indica uma
anomalia no sistema ABS.
Consultar um Ponto Serviço PEUGEOT.
