2005 Peugeot 407 Manuale del proprietario (in Italian)

172 -
14-02-2005
Quando si effettua un traino
con il motore fermo, il ser-
vosterzo e il servofreno non
funzionano più.
TRAINO DELLA VETTURA
Senza sollevamento
(4 ruote al suolo)

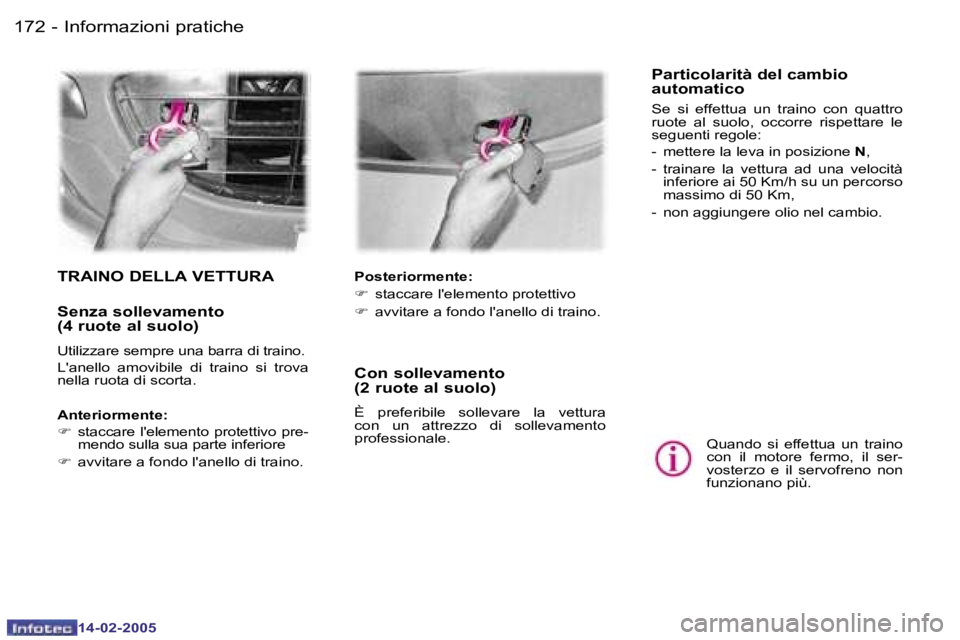

Utilizzare sempre una barra di traino.
L'anello amovibile di traino si trova
nella ruota di scorta.
Anteriormente:
F staccare l'elemento protettivo pre-
mendo sulla sua parte inferiore
F avvitare a fondo l'anello di traino.
Posteriormente:
F staccare l'elemento protettivo
F avvitare a fondo l'anello di traino.
Particolarità del cambio
automatico
Se si effettua un traino con quattro
ruote al suolo, occorre rispettare le
seguenti regole:
- mettere la leva in posizione
N,
- trainare la vettura ad una velocità inferiore ai 50 Km/h su un percorso
massimo di 50 Km,
- non aggiungere olio nel cambio.
Con sollevamento
(2 ruote al suolo)
È preferibile sollevare la vettura
con un attrezzo di sollevamento
professionale.
Informazioni pratiche

173
-
14-02-2005
SOSTITUZIONE DI UN
FUSIBILE
Le scatole dei fusibili si trovano nel-
la parte inferiore del cruscotto (lato
conducente), nel vano motore (lato
sinistro) e nel rivestimento sinistro
del bagagliaio.
Fusibili del cruscotto
Per accedere ai fusibili, aprire il
coperchio del vano lato conducente.
Ribaltare la scatola dei fusibili.
Smontaggio e montaggio di
un fusibile
Prima di sostituire un fusibile, è ne-
cessario sapere qual è la causa del
guasto e rimediarvi. I numeri dei
fusibili sono indicati sulla scatola dei
fusibili.
Sostituire sempre un fusibile guasto
con un fusibile dello stesso amperag-
gio (e dello stesso colore).
Utilizzare la pinza speciale che
si trova sul supporto accanto alla
scatola dei fusibili. Questo supporto
contiene anche i fusibili di ricambio.
Caratteristiche tecniche

176 -
14-02-2005
177
-
14-02-2005

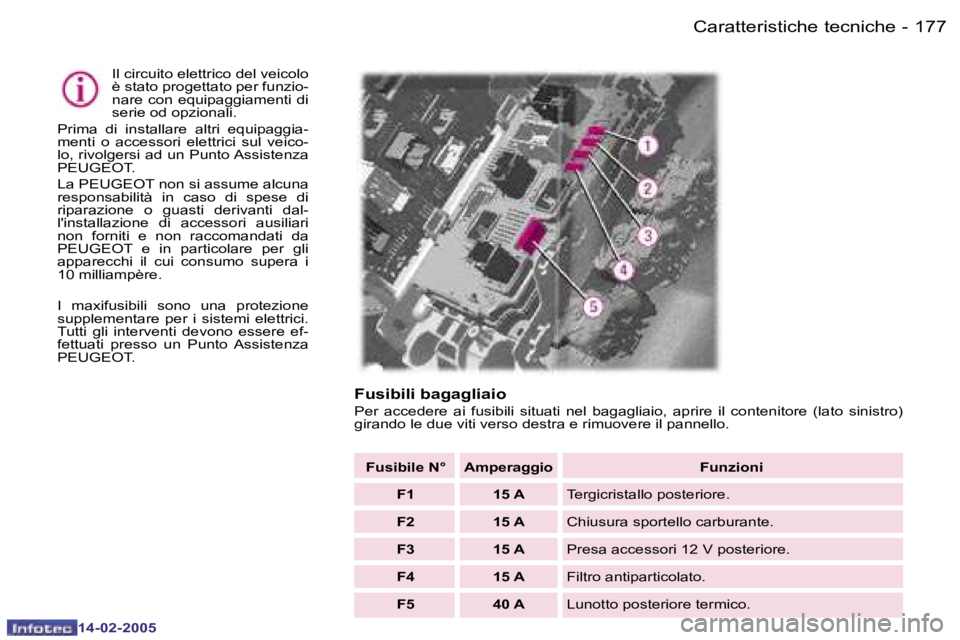

Fusibili bagagliaio
Per accedere ai fusibili situati nel bagagliaio, aprire il co
ntenitore (lato sinistro)
girando le due viti verso destra e rimuovere il pannello.
Il circuito elettrico del veicolo
è stato progettato per funzio-
nare con equipaggiamenti di
serie od opzionali.
Prima di installare altri equipaggia-
menti o accessori elettrici sul veico-
lo, rivolgersi ad un Punto Assistenza
PEUGEOT.
La PEUGEOT non si assume alcuna
responsabilità in caso di spese di
riparazione o guasti derivanti dal-
l'installazione di accessori ausiliari
non forniti e non raccomandati da
PEUGEOT e in particolare per gli
apparecchi il cui consumo supera i
10 milliampère.
I maxifusibili sono una protezione
supplementare per i sistemi elettrici.
Tutti gli interventi devono essere ef-
fettuati presso un Punto Assistenza
PEUGEOT.
Fusibile N° Amperaggio FunzioniF1 15 A Tergicristallo posteriore.
F2 15 A Chiusura sportello carburante.
F3 15 A Presa accessori 12 V posteriore.
F4 15 A Filtro antiparticolato.
F5 40 A Lunotto posteriore termico.
Caratteristiche tecniche

176 -
14-02-2005
177
-
14-02-2005

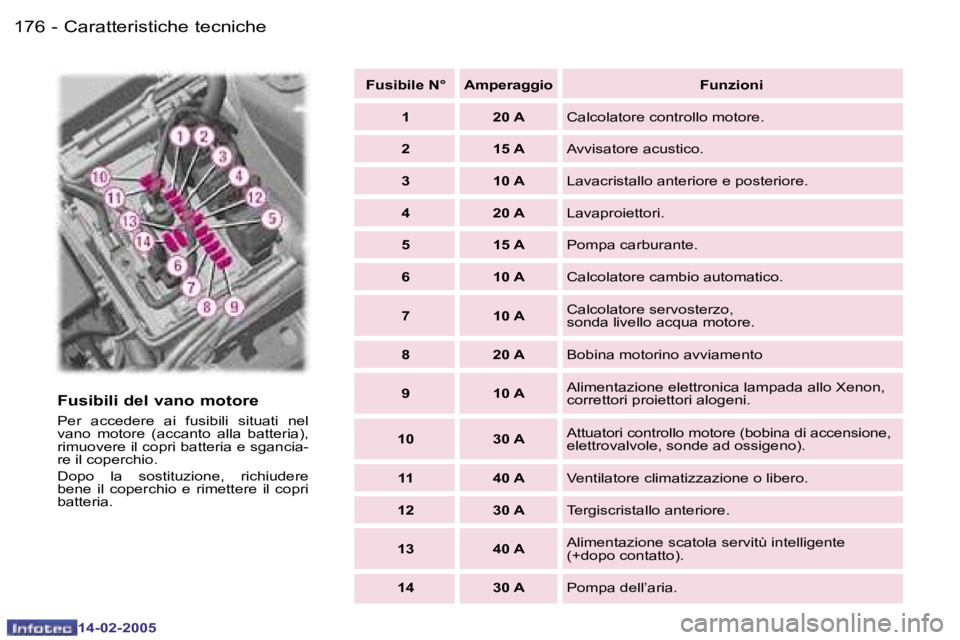

Fusibili del vano motore
Per accedere ai fusibili situati nel
vano motore (accanto alla batteria),
rimuovere il copri batteria e sgancia-
re il coperchio.
Dopo la sostituzione, richiudere
bene il coperchio e rimettere il copri
batteria. Fusibile N° Amperaggio Funzioni
1 20 A Calcolatore controllo motore.
2 15 A Avvisatore acustico.
3 10 A Lavacristallo anteriore e posteriore.
4 20 A Lavaproiettori.
5 15 A Pompa carburante.
6 10 A Calcolatore cambio automatico.
7 10 A Calcolatore servosterzo,
sonda livello acqua motore.
8 20 A Bobina motorino avviamento
9 10 A Alimentazione elettronica lampada allo Xenon,
correttori proiettori alogeni.
10 30 A Attuatori controllo motore (bobina di accensione,
elettrovalvole, sonde ad ossigeno).
11 40 A Ventilatore climatizzazione o libero.
12 30 A Tergiscristallo anteriore.
13 40 A Alimentazione scatola servitù intelligente
(+dopo contatto).
14 30 A Pompa dell’aria.
Caratteristiche tecniche

173
-
14-02-2005
SOSTITUZIONE DI UN
FUSIBILE
Le scatole dei fusibili si trovano nel-
la parte inferiore del cruscotto (lato
conducente), nel vano motore (lato
sinistro) e nel rivestimento sinistro
del bagagliaio.

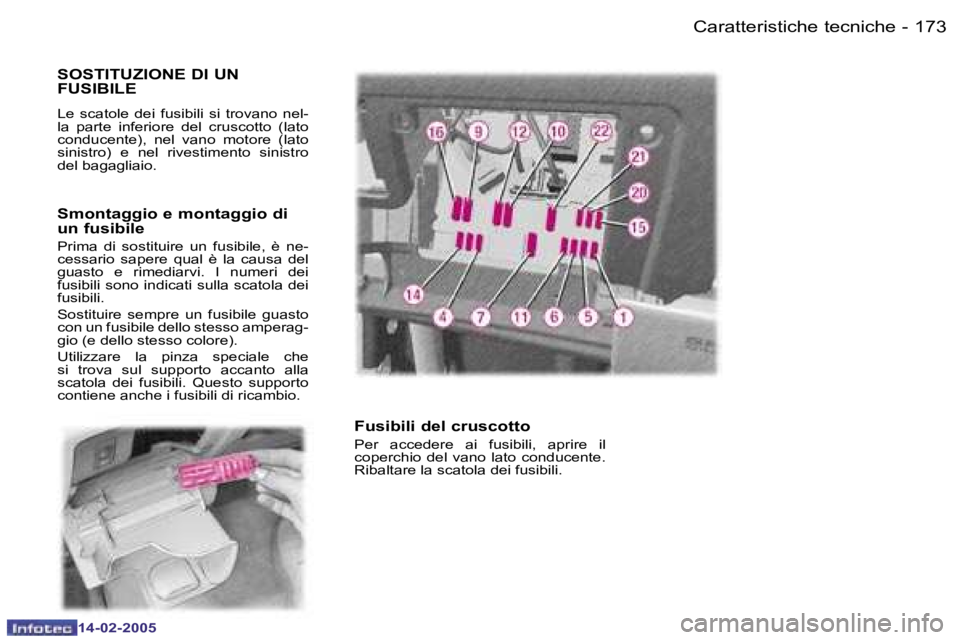

Fusibili del cruscotto
Per accedere ai fusibili, aprire il
coperchio del vano lato conducente.
Ribaltare la scatola dei fusibili.
Smontaggio e montaggio di
un fusibile
Prima di sostituire un fusibile, è ne-
cessario sapere qual è la causa del
guasto e rimediarvi. I numeri dei
fusibili sono indicati sulla scatola dei
fusibili.
Sostituire sempre un fusibile guasto
con un fusibile dello stesso amperag-
gio (e dello stesso colore).
Utilizzare la pinza speciale che
si trova sul supporto accanto alla
scatola dei fusibili. Questo supporto
contiene anche i fusibili di ricambio.
Caratteristiche tecniche

174 -
14-02-2005
175
-
14-02-2005

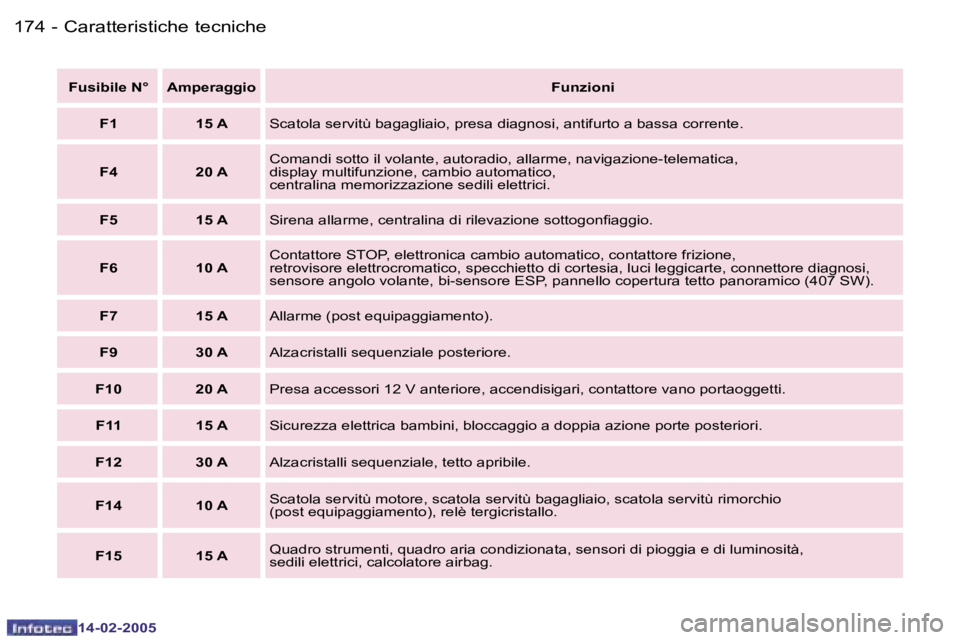

Fusibile N° Amperaggio
Funzioni
F1 15 A Scatola servitù bagagliaio, presa diagnosi, antifurto a bassa corrente.
F4 20 A Comandi sotto il volante, autoradio, allarme, navigazione-te
lematica,
display multifunzione, cambio automatico,
centralina memorizzazione sedili elettrici.
F5 15 A Sirena allarme, centralina di rilevazione sottogoniaggio.
F6 10 A Contattore STOP, elettronica cambio automatico, contattore fri
zione,
retrovisore elettrocromatico, specchietto di cortesia, luci leggicarte , connettore diagnosi,
sensore angolo volante, bi-sensore ESP, pannello copertura tetto panoramico (407 SW).
F7 15 A Allarme (post equipaggiamento).
F9 30 A Alzacristalli sequenziale posteriore.
F10 20 A Presa accessori 12 V anteriore, accendisigari, contattore vano portaog getti.
F11 15 A Sicurezza elettrica bambini, bloccaggio a doppia azione porte p osteriori.
F12 30 A Alzacristalli sequenziale, tetto apribile.
F14 10 A Scatola servitù motore, scatola servitù bagagliaio, scatola servitù
rimorchio
(post equipaggiamento), relè tergicristallo.
F15 15 A Quadro strumenti, quadro aria condizionata, sensori di pioggia
e di luminosità,
sedili elettrici, calcolatore airbag.
Caratteristiche tecniche

174 -
14-02-2005
175
-
14-02-2005

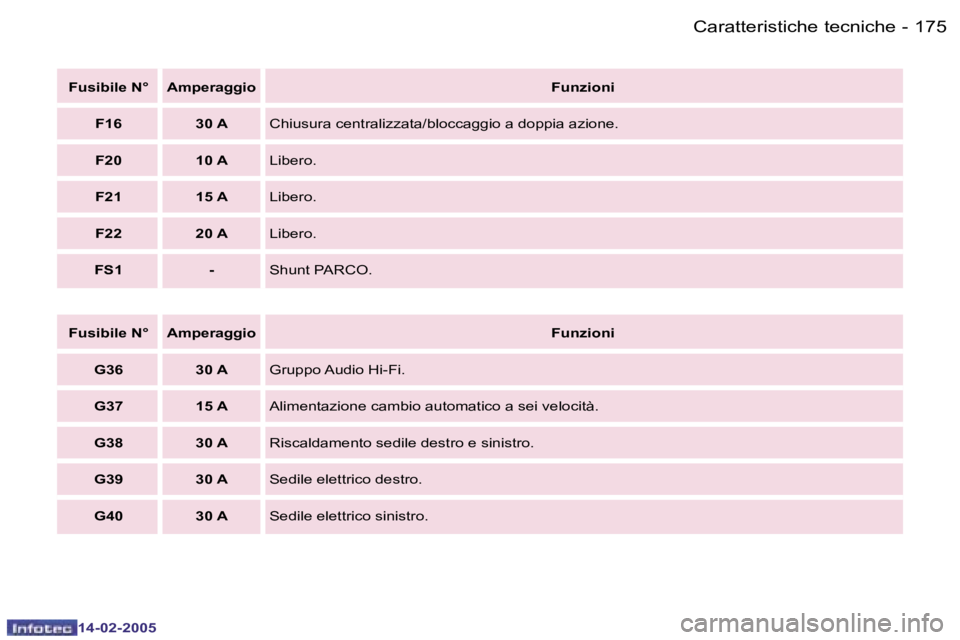

Fusibile N° Amperaggio
Funzioni
G36 30 A Gruppo Audio Hi-Fi.
G37 15 A Alimentazione cambio automatico a sei velocità.
G38 30 A Riscaldamento sedile destro e sinistro.
G39 30 A Sedile elettrico destro.
G40 30 A Sedile elettrico sinistro.
Fusibile N° Amperaggio
Funzioni
F16 30 A Chiusura centralizzata/bloccaggio a doppia azione.
F20 10 A Libero.
F21 15 A Libero.
F22 20 A Libero.
FS1 - Shunt PARCO.
Caratteristiche tecniche

178 -
14-02-2005
179
-
14-02-2005
1 - Serbatoio servosterzo.
2 - Serbatoio liquido di
raffreddamento motore
(vaso di espansione).
3 - Riempimento olio motore.
4 - Recipiente liquido freni.
5 - Filtro dell'aria.
6 - Asta dell'olio.
7 - Riempimento lavacristallo e lavaproiettori*.
MOTORI A BENZINA
Importante: se si deve smontare/rimontare il copri motore, manipolarlo delicat a-
mente per non danneggiare le clip di issaggio.
Veriicare i livelli!
* Secondo il paese di destinazione.
Caratteristiche tecniche
