2005 Peugeot 307 CC Manual del propietario (in Spanish)

Las revisiones128 -
01-03-2005
129Las revisiones-
01-03-2005
1. Depósito de dirección asistida.
2. Depósito de lavaparabrisas y de
lavafaros*.
3. Depósito del líquido de
refrigeración. 4.
Depósito del líquido de frenos.
5. Batería.
6.
Caja de fusibles. 7.
Filtro de aire.
8. Varilla de nivel de aceite motor.
9. Depósito del aceite motor.
EL MOTOR GASOLINA 2 LITROS 16V
* Según destino.

Las revisiones130 -
01-03-2005
131Las revisiones-
01-03-2005

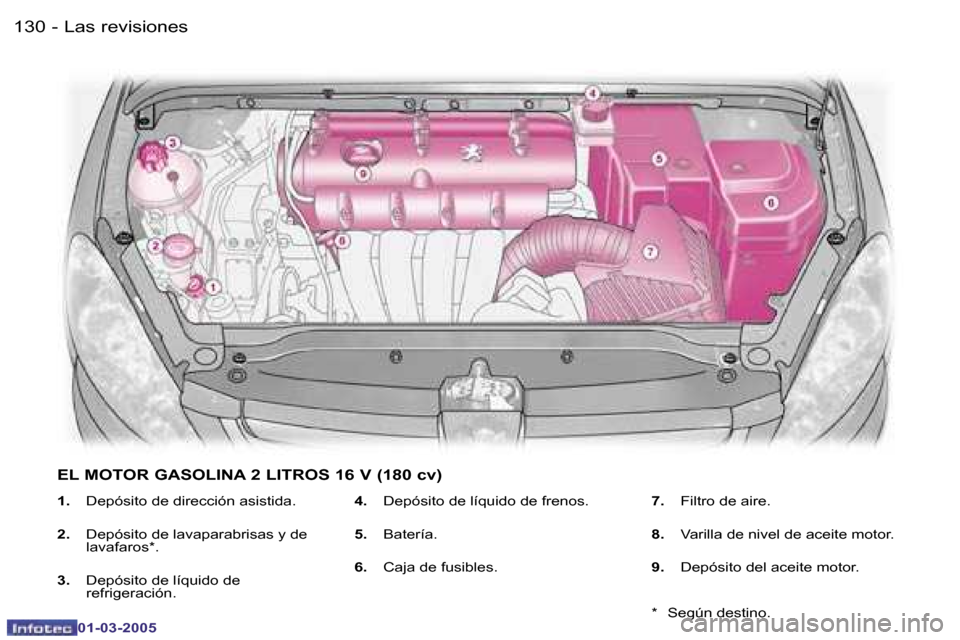

EL MOTOR GASOLINA 2 LITROS 16 V (180 cv)
1. Depósito de dirección asistida.
2. Depósito de lavaparabrisas y de
lavafaros*.
3. Depósito de líquido de
refrigeración. 4.
Depósito de líquido de frenos.
5. Batería.
6. Caja de fusibles. 7.
Filtro de aire.
8. Varilla de nivel de aceite motor.
9. Depósito del aceite motor.
* Según destino.

Las revisiones130 -
01-03-2005
131Las revisiones-
01-03-2005
LA REVISIÓN DE LOS
NIVELES
Nivel de aceite
Realice este control con regularidad
y añada aceite entre dos cambios (el
consumo máximo es de 0,5 l a los
1 000 km.).
La comprobación se realiza con el
vehículo en horizontal, motor frío,
con el indicador de nivel de aceite del

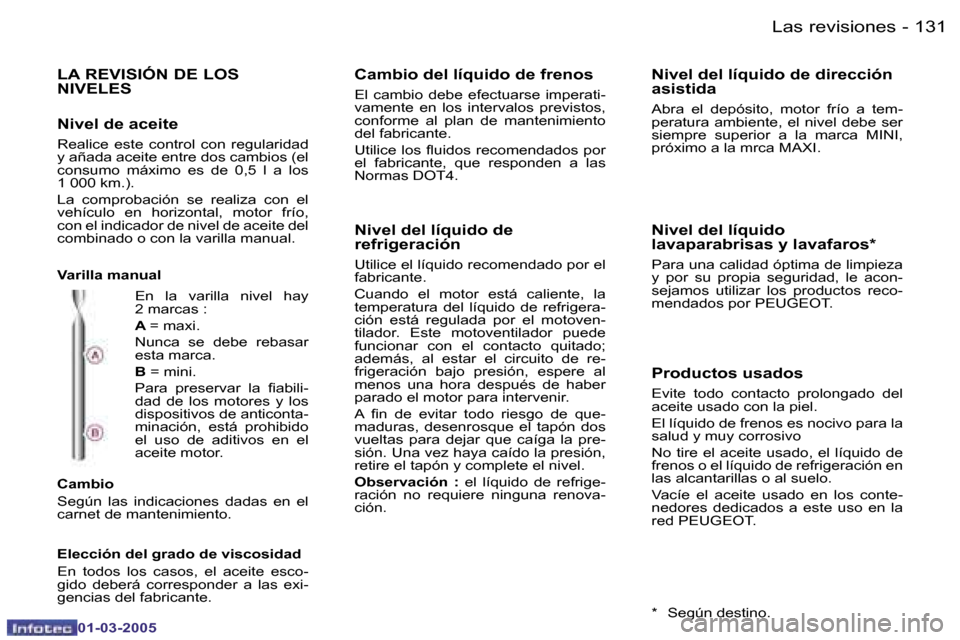

combinado o con la varilla manual.En la varilla nivel hay
2 marcas :
A = maxi.
Nunca se debe rebasar
esta marca.
B = mini.
Para preservar la iabili-
dad de los motores y los
dispositivos de anticonta-
minación, está prohibido
el uso de aditivos en el
aceite motor.
Cambio
Según las indicaciones dadas en el
carnet de mantenimiento.
Nivel del líquido de dirección
asistida
Abra el depósito, motor frío a tem-
peratura ambiente, el nivel debe ser
siempre superior a la marca MINI,
próximo a la mrca MAXI.
Varilla manual
Nivel del líquido de
refrigeración
Utilice el líquido recomendado por el
fabricante.
Cuando el motor está caliente, la
temperatura del líquido de refrigera-
ción está regulada por el motoven-
tilador. Este motoventilador puede
funcionar con el contacto quitado;
además, al estar el circuito de re-
frigeración bajo presión, espere al
menos una hora después de haber
parado el motor para intervenir.
A in de evitar todo riesgo de que-
maduras, desenrosque el tapón dos
vueltas para dejar que caíga la pre-
sión. Una vez haya caído la presión,
retire el tapón y complete el nivel.
Observación : el líquido de refrige-
ración no requiere ninguna renova-
ción.
Nivel del líquido
lavaparabrisas y lavafaros*
Para una calidad óptima de limpieza
y por su propia seguridad, le acon-
sejamos utilizar los productos reco-
mendados por PEUGEOT.
Productos usados
Evite todo contacto prolongado del
aceite usado con la piel.
El líquido de frenos es nocivo para la
salud y muy corrosivo
No tire el aceite usado, el líquido de
frenos o el líquido de refrigeración en
las alcantarillas o al suelo.
Vacíe el aceite usado en los conte-
nedores dedicados a este uso en la
red PEUGEOT.
* Según destino.
Cambio del líquido de frenos
El cambio debe efectuarse imperati-
vamente en los intervalos previstos,
conforme al plan de mantenimiento
del fabricante.
Utilice los luidos recomendados por
el fabricante, que responden a las
Normas DOT4.
Elección del grado de viscosidad
En todos los casos, el aceite esco-
gido deberá corresponder a las exi-
gencias del fabricante.

Las revisiones132 -
01-03-2005
LOS CONTROLES
Batería
Antes de que llegue el invierno, haga
que le comprueben la batería en un
Punto de Servicio PEUGEOT.
Caja de cambios manual
Sin cambio de aceite. Haga que le
controlen el nivel según el plan de
mantenimiento del fabricante.
Filtro de aire y iltro
habitáculo
Haga que le sustituyan de manera
periódica los elementos iltrantes.
Si el entorno lo requiere, duplique
sus sustituciones.
Pastillas de frenos
El desgaste de los frenos depende
del estilo de conducción, en especial
para los vehículos que se utilizan en
ciudad, en cortos recorridos.
Puede ser necesario que le controlen
el estado de los frenos, inclusive
entre las revisiones del vehículo.
Freno de estacionamiento
Un recorrido demasiado grande del
freno de estacionamiento o la cons-
tatación de una pérdida de eicacia
de este sistema impone un reglaje
inclusive entre dos revisiones.
Haga que le revisen este sistema en
un Punto de Servicio PEUGEOT.
Filtro de aceite
Sustituya periódicamente el cartucho
según las recomendaciones del plan
de mantenimiento. Para efectuar la comprobación
de los principales niveles y el
control de ciertos elementos,
conforme al plan de manteni-
miento del fabricante, remítase
a las páginas que corresponden
a la motorización de su vehículo
en el carnet de mantenimiento.
Utilice exclusivamente los
productos recomendados
por PEUGEOT o productos
de calidad y características
equivalentes.
Con el in de optimizar el funciona-
miento de órganos tan importantes
como la dirección asistida y el circui-
to de frenos, PEUGEOT selecciona y
propone productos especíicos.
A in de no dañar los órganos eléctri-
cos, está totalmente prohibido usar
el lavada a alta presión del comparti-
mento motor.

133Las informaciones prácticas-
01-03-2005
Utillaje a su disposición
Los utillajes siguientes están dentro
de una caja soporte, implantada en
el centro de la rueda de repuesto.
1. Llave desmonta ruedas.
2. Gato con manivela.
3. Guía de centraje.
4. Llave especial para tornillos
antirrobo.
5. Anillo amovible de remolcado.
6. Útil "tapones" de tornillos de
ruedas de aluminio.
Unos dibujos grabados en la caja
soporte indican el emplazamiento de
los utillajes. Desmontaje de la rueda
F
Ponga una cala 3 si fuese nece-
sario debajo la rueda diagonal-
mente opuesta a la que se va a
sustituir.
F Quite el embellecedor con la ayu-
da de la llave desmonta ruedas 1
tirando a nivel del paso de la vál-
vula.
F Desbloquee los tornillos de rueda
(para los vehículos equipados
con ruedas de aluminio, retire
previamente los embellecedores
cromados ; ver apartado "Particu-
laridades ligadas a las ruedas de
aluminio").
EL CAMBIO DE UNA RUEDA
Estacionamiento del vehículo
F En la medida de lo posible, inmo-
vilice el vehículo sobre suelo hori-
zontal, estable y no deslizante.
F Eche el freno de estacionamiento,
quite el contacto y meta la prime-
ra velocidad o la marcha atrás
(posición P para la caja de cam-
bios automática).
Acceso a la rueda de repuesto y
al gato en el maletero
F Ponerse en posición coupé.
F Quitar la red de sujeción de
maletas.
F Levante la moqueta de maletero
con la ayuda de la empuñadura
y enganche los cordones en los
dos ganchos situados debajo de
la junta de maletero.

Las informaciones prácticas134 -
01-03-2005
135Las informaciones prácticas-
01-03-2005

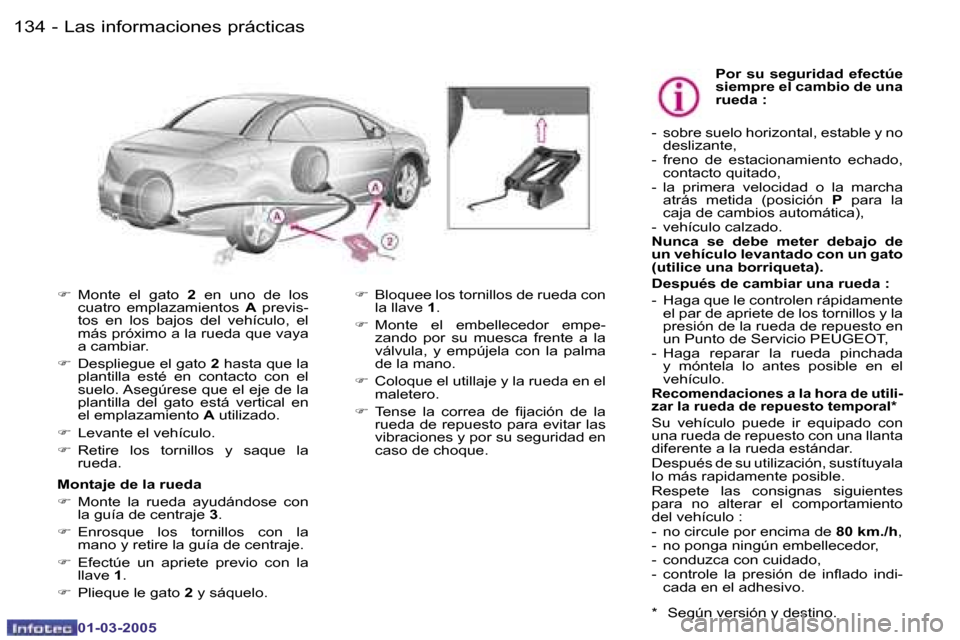

F Monte el gato 2 en uno de los
cuatro emplazamientos A previs-
tos en los bajos del vehículo, el
más próximo a la rueda que vaya
a cambiar.
F Despliegue el gato 2 hasta que la
plantilla esté en contacto con el
suelo. Asegúrese que el eje de la
plantilla del gato está vertical en
el emplazamiento A utilizado.
F Levante el vehículo.
F Retire los tornillos y saque la
rueda. F
Bloquee los tornillos de rueda con
la llave 1.
F Monte el embellecedor empe-
zando por su muesca frente a la
válvula, y empújela con la palma
de la mano.
F Coloque el utillaje y la rueda en el
maletero.
F Tense la correa de ijación de la
rueda de repuesto para evitar las
vibraciones y por su seguridad en
caso de choque. Por su seguridad efectúe
siempre el cambio de una
rueda :
- sobre suelo horizontal, estable y no deslizante,
- freno de estacionamiento echado, contacto quitado,
- la primera velocidad o la marcha atrás metida (posición P para la
caja de cambios automática),
- vehículo calzado.
Nunca se debe meter debajo de
un vehículo levantado con un gato
(utilice una borriqueta).
Después de cambiar una rueda :
- Haga que le controlen rápidamente el par de apriete de los tornillos y la
presión de la rueda de repuesto en
un Punto de Servicio PEUGEOT,
- Haga reparar la rueda pinchada y móntela lo antes posible en el
vehículo.
Recomendaciones a la hora de utili-
zar la rueda de repuesto temporal*
Su vehículo puede ir equipado con
una rueda de repuesto con una llanta
diferente a la rueda estándar.
Después de su utilización, sustítuyala
lo más rapidamente posible.
Respete las consignas siguientes
para no alterar el comportamiento
del vehículo :
- no circule por encima de 80 km./h,
- no ponga ningún embellecedor,
- conduzca con cuidado,
- controle la presión de inlado indi- cada en el adhesivo.
Montaje de la rueda
F
Monte la rueda ayudándose con
la guía de centraje 3.
F Enrosque los tornillos con la
mano y retire la guía de centraje.
F Efectúe un apriete previo con la
llave 1.
F Plieque le gato 2 y sáquelo.
* Según versión y destino.

Las informaciones prácticas134 -
01-03-2005
135Las informaciones prácticas-
01-03-2005
Particularidades ligadas a las
ruedas de aluminio

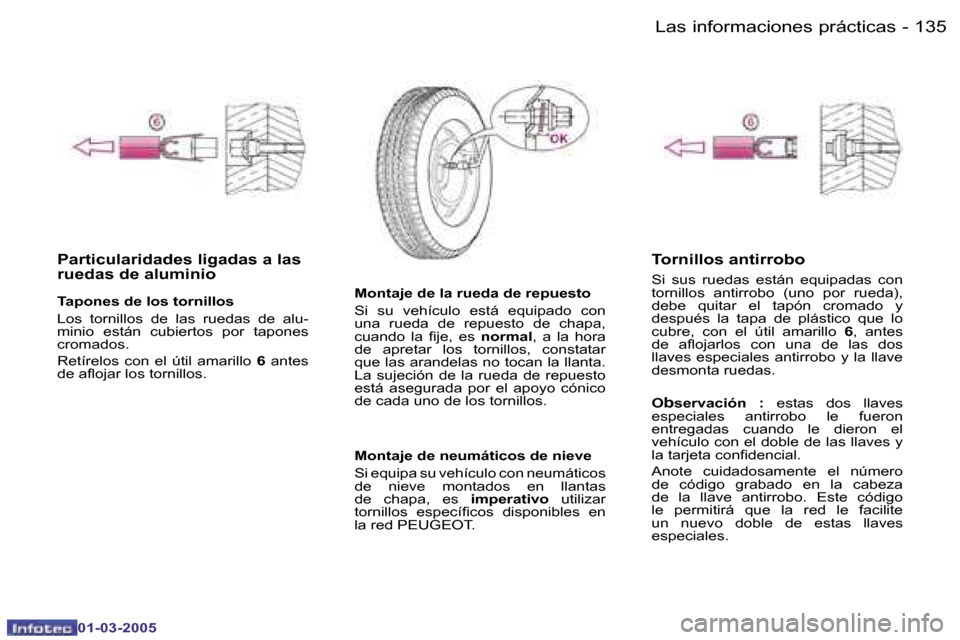

Tapones de los tornillos
Los tornillos de las ruedas de alu-
minio están cubiertos por tapones
cromados.
Retírelos con el útil amarillo 6 antes
de alojar los tornillos. Montaje de la rueda de repuesto
Si su vehículo está equipado con
una rueda de repuesto de chapa,
cuando la ije, es
normal, a la hora
de apretar los tornillos, constatar
que las arandelas no tocan la llanta.
La sujeción de la rueda de repuesto
está asegurada por el apoyo cónico
de cada uno de los tornillos.
Tornillos antirrobo
Si sus ruedas están equipadas con
tornillos antirrobo (uno por rueda),
debe quitar el tapón cromado y
después la tapa de plástico que lo
cubre, con el útil amarillo 6, antes
de alojarlos con una de las dos
llaves especiales antirrobo y la llave
desmonta ruedas.
O
bservación : estas dos llaves
especiales antirrobo le fueron
entregadas cuando le dieron el
vehículo con el doble de las llaves y
la tarjeta conidencial.
Anote cuidadosamente el número
de código grabado en la cabeza
de la llave antirrobo. Este código
le permitirá que la red le facilite
un nuevo doble de estas llaves
especiales.
Montaje de neumáticos de nieve
Si equipa su vehículo con neumáticos
de nieve montados en llantas
de chapa, es
imperativo utilizar
tornillos especíicos disponibles en
la red PEUGEOT.

Las informaciones prácticas136 -
01-03-2005
137Las informaciones prácticas-
01-03-2005

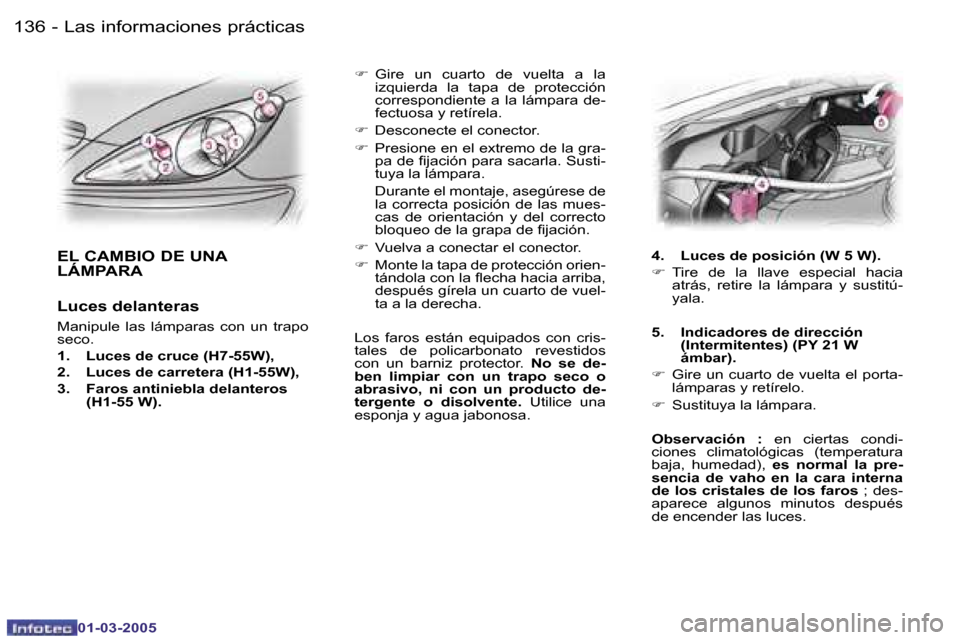

F Gire un cuarto de vuelta a la
izquierda la tapa de protección
correspondiente a la lámpara de-
fectuosa y retírela.
F Desconecte el conector.
F Presione en el extremo de la gra-
pa de ijación para sacarla. Susti-
tuya la lámpara.
Durante el montaje, asegúrese de la correcta posición de las mues-
cas de orientación y del correcto
bloqueo de la grapa de ijación.
F Vuelva a conectar el conector.
F Monte la tapa de protección orien-
tándola con la lecha hacia arriba,
después gírela un cuarto de vuel-
ta a la derecha.
Los faros están equipados con cris-
tales de policarbonato revestidos
con un barniz protector. No se de-
ben limpiar con un trapo seco o
abrasivo, ni con un producto de-
tergente o disolvente. Utilice una
esponja y agua jabonosa. 4. Luces de posición (W 5 W).
F
Tire de la llave especial hacia
atrás, retire la lámpara y sustitú-
yala.
5. Indicadores de dirección (Intermitentes) (PY 21 W
ámbar).
F Gire un cuarto de vuelta el porta-
lámparas y retírelo.
F Sustituya la lámpara.
Observación : en ciertas condi-
ciones climatológicas (temperatura
baja, humedad), es normal la pre-
sencia de vaho en la cara interna
de los cristales de los faros ; des-
aparece algunos minutos después
de encender las luces.
EL CAMBIO DE UNA
LÁMPARA
Luces delanteras
Manipule las lámparas con un trapo
seco.
1. Luces de cruce (H7-55W),
2. Luces de carretera (H1-55W),
3. Faros antiniebla delanteros (H1-55 W).
