23
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRTZUR BEACHTUNGDer Zeiger kann
sich dem roten Bereich aufgrund von Be-
dingungen mit ungünstigen Begleiter-
scheinungen wie Fahrt mit niedriger Ge-
schwindigkeit, bergauf, voll beladen
oder mit Anhänger in Umgebungen mit
hoher Temperatur nähern.
ANZEIGE FÜR DEN DRUCK
DES TURBOLADERS
(Dieselversionen) Abb. 19
Der Zeiger gibt den Druckwert des Tur-
boladers an.
NULLSTELLER DER
TAGESKILOMETER Abb. 20
Zum Nullstellen der Tageskilometer für
einige Zeit die Taste Adrücken.
MANUELLE
HELLIGKEITSEINSTELLUNG
DER RHEOSTAT-
BEDIENELEMENTE
Diese Funktion ermöglicht es, (auf 8 Stu-
fen) die Helligkeitsintensität der Gra-
fik/Display der Instrumententafel, des Dis-
plays des Autoradios (wo vorgesehen),
des Displays der Klimaanlage, des Displays
des Radionavigationssystems (wo vorge-
sehen) und der Grafik der Bordinstru-
mente (Kraftstoffstandanzeige, Anzeige
der Motoröltemperatur (Benzinversionen)
oder Anzeige für den Druck des Turbola-
ders (Dieselversionen) und Anzeige der
Motorkühlflüssigkeit) einzustellen. Zur Ein-
stellung kurz die Taste +auf dem linken
Hebel drücken, um die Helligkeit zu er-
höhen oder die Taste –drücken, um sie
zu verringern: Auf dem Display erscheinen

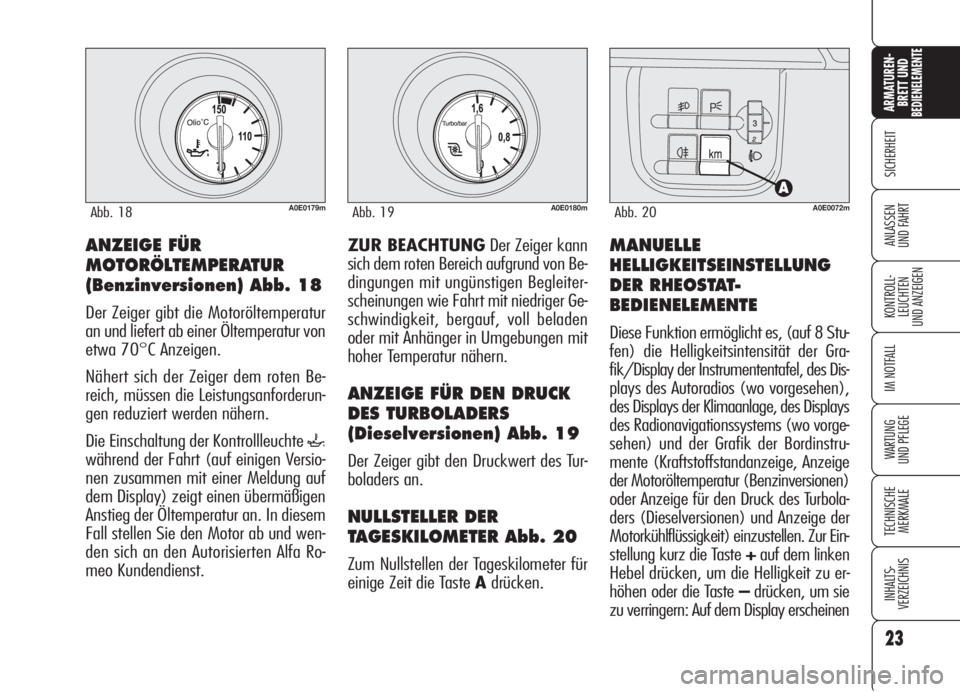

ANZEIGE FÜR
MOTORÖLTEMPERATUR
(Benzinversionen) Abb. 18
Der Zeiger gibt die Motoröltemperatur
an und liefert ab einer Öltemperatur von
etwa 70°C Anzeigen.
Nähert sich der Zeiger dem roten Be-
reich, müssen die Leistungsanforderun-
gen reduziert werden nähern.
Die Einschaltung der Kontrollleuchte
`
während der Fahrt (auf einigen Versio-
nen zusammen mit einer Meldung auf
dem Display) zeigt einen übermäßigen
Anstieg der Öltemperatur an. In diesem
Fall stellen Sie den Motor ab und wen-
den sich an den Autorisierten Alfa Ro-
meo Kundendienst.
A0E0179mAbb. 18A0E0180mAbb. 19A0E0072mAbb. 20

33
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
Um von der Standardbildschirmseite auf die Navigation zu wechseln, die Taste MENUkurz drücken. Um innerhalb des Menüs zu
surfen, die Tasten +o–drücken. Bei fahrendem Fahrzeug ist es aus Sicherheitsgründen möglich, nur zum reduzierten Menü zu ge-
langen (Einstellung „Tempolimit“). Bei stehendem Fahrzeug ist es möglich, zum erweiterten Menü zu gelangen. Bei Vorhandensein
des Radionavigationssystems ist es möglich, nur folgende Funktionen einzustellen: „Tempolimit“, „Einstellung der Empfindlichkeit
des Dämmerungssensors“ (wo vorgesehen) und „Erneute Aktivierung des Summers wegen Meldung S.B.R.“ (wo vorgesehen). Die
anderen Funktionen werden auf dem Display des Radionavigationssystems angezeigt, mit dem sie auch eingestellt werden können.
Abb. 26
WARNTÖNESERVICEBEENDENLICHTSENSOR .RESET TRIP B
UHR
MODUS 12/24
DATUM
RADIO ANZ.
KOFFERRAUM
FAHRERTÜR
TÜRBLOCK.
EINHEITEN TASTENTÖNE
SPRACHEGESCHW.LIM.
A0E0218d

92
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRTTürverriegelung/-
entriegelung von innen
Die Taste
q(Abb. 89) drücken, um
alle Türen zu ver-/entriegeln.
Die Taste ist mit einer kreisförmigen Led
versehen, die den Zustand (Türen ver-
oder entriegelt) des Fahrzeugs anzeigt.
Wenn die Türen verriegelt sind, ist die
Led eingeschaltet. In diesem Fall erfolgt
durch erneuten Druck der Taste die Zen-
tralentriegelung aller Türen und die Aus-
schaltung der Led. Bei abgezogenem
Schlüssel erlischt die Led nach etwa 2
Minuten. Wenn die Türen entriegelt sind,
ist die Led ausgeschaltet, und ein Druck
der Taste löst die Zentralverriegelung al-
ler Türen aus. Die Türverriegelung wird
nur aktiviert, wenn alle Türen korrekt
geschlossen sind.

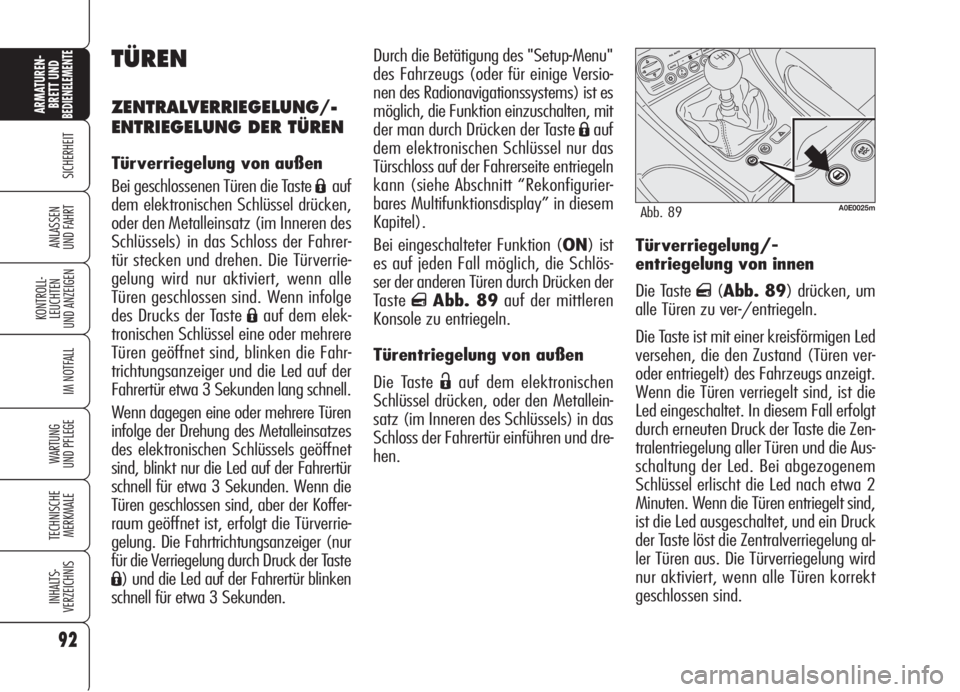

TÜREN
ZENTRALVERRIEGELUNG/-
ENTRIEGELUNG DER TÜREN
Türverriegelung von außen
Bei geschlossenen Türen die Taste
Áauf
dem elektronischen Schlüssel drücken,
oder den Metalleinsatz (im Inneren des
Schlüssels) in das Schloss der Fahrer-
tür stecken und drehen. Die Türverrie-
gelung wird nur aktiviert, wenn alle
Türen geschlossen sind. Wenn infolge
des Drucks der Taste
Áauf dem elek-
tronischen Schlüssel eine oder mehrere
Türen geöffnet sind, blinken die Fahr-
trichtungsanzeiger und die Led auf der
Fahrertür etwa 3 Sekunden lang schnell.
Wenn dagegen eine oder mehrere Türen
infolge der Drehung des Metalleinsatzes
des elektronischen Schlüssels geöffnet
sind, blinkt nur die Led auf der Fahrertür
schnell für etwa 3 Sekunden. Wenn die
Türen geschlossen sind, aber der Koffer-
raum geöffnet ist, erfolgt die Türverrie-
gelung. Die Fahrtrichtungsanzeiger (nur
für die Verriegelung durch Druck der Taste
Á) und die Led auf der Fahrertür blinken
schnell für etwa 3 Sekunden.
A0E0025mAbb. 89
Durch die Betätigung des "Setup-Menu"
des Fahrzeugs (oder für einige Versio-
nen des Radionavigationssystems) ist es
möglich, die Funktion einzuschalten, mit
der man durch Drücken der Taste
Áauf
dem elektronischen Schlüssel nur das
Türschloss auf der Fahrerseite entriegeln
kann (siehe Abschnitt “Rekonfigurier-
bares Multifunktionsdisplay” in diesem
Kapitel).
Bei eingeschalteter Funktion (ON) ist
es auf jeden Fall möglich, die Schlös-
ser der anderen Türen durch Drücken der
Taste
qAbb. 89auf der mittleren
Konsole zu entriegeln.
Türentriegelung von außen
Die Taste
Ëauf dem elektronischen
Schlüssel drücken, oder den Metallein-
satz (im Inneren des Schlüssels) in das
Schloss der Fahrertür einführen und dre-
hen.

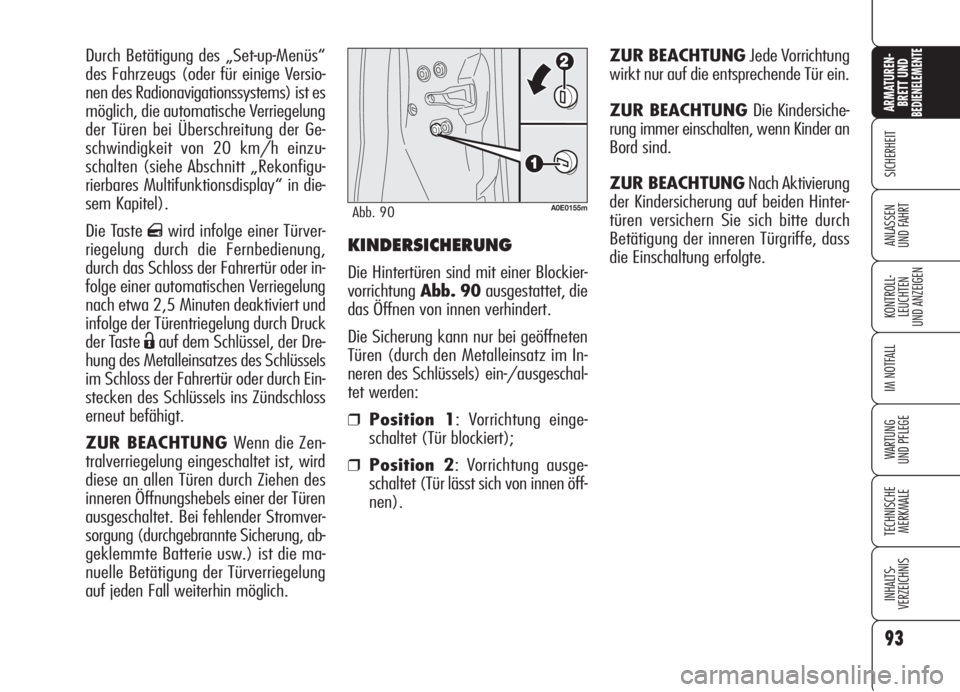

KINDERSICHERUNG
Die Hintertüren sind mit einer Blockier-
vorrichtungAbb. 90 ausgestattet, die
das Öffnen von innen verhindert.
Die Sicherung kann nur bei geöffneten
Türen (durch den Metalleinsatz im In-
neren des Schlüssels) ein-/ausgeschal-
tet werden:
❒Position 1: Vorrichtung einge-
schaltet (Tür blockiert);
❒Position 2: Vorrichtung ausge-
schaltet (Tür lässt sich von innen öff-
nen).ZUR BEACHTUNGJede Vorrichtung
wirkt nur auf die entsprechende Tür ein.
ZUR BEACHTUNG Die Kindersiche-
rung immer einschalten, wenn Kinder an
Bord sind.
ZUR BEACHTUNGNach Aktivierung
der Kindersicherung auf beiden Hinter-
türen versichern Sie sich bitte durch
Betätigung der inneren Türgriffe, dass
die Einschaltung erfolgte.
93
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
Durch Betätigung des „Set-up-Menüs“
des Fahrzeugs (oder für einige Versio-
nen des Radionavigationssystems) ist es
möglich, die automatische Verriegelung
der Türen bei Überschreitung der Ge-
schwindigkeit von 20 km/h einzu-
schalten (siehe Abschnitt „Rekonfigu-
rierbares Multifunktionsdisplay“ in die-
sem Kapitel).
Die Taste
qwird infolge einer Türver-
riegelung durch die Fernbedienung,
durch das Schloss der Fahrertür oder in-
folge einer automatischen Verriegelung
nach etwa 2,5 Minuten deaktiviert und
infolge der Türentriegelung durch Druck
der Taste
Ëauf dem Schlüssel, der Dre-
hung des Metalleinsatzes des Schlüssels
im Schloss der Fahrertür oder durch Ein-
stecken des Schlüssels ins Zündschloss
erneut befähigt.
ZUR BEACHTUNG Wenn die Zen-
tralverriegelung eingeschaltet ist, wird
diese an allen Türen durch Ziehen des
inneren Öffnungshebels einer der Türen
ausgeschaltet. Bei fehlender Stromver-
sorgung (durchgebrannte Sicherung, ab-
geklemmte Batterie usw.) ist die ma-
nuelle Betätigung der Türverriegelung
auf jeden Fall weiterhin möglich.
A0E0155mAbb. 90

97
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRTDer nicht vollständige Verschluss des Kof-
ferraums wird auf einigen Versionen
durch das
´Aufleuchten der Warnlam-
pe auf der Instrumententafel angezeigt,
bei anderen Versionen dagegen er-
scheint das Symbol
Rund eine Mel-
dung auf dem Display (siehe das Kapi-
tel “Warnleuchten und Anzeigen”).
ÖFFNEN VON INNEN
Druck auf die Taste A, Abb. 93auf
der vorderen Deckenleuchte.
Die Taste A, Abb. 93wird nach einem
Türverriegelungsvorgang:
❒durch Druck der Taste Áauf dem
elektronischen Schlüssel;
❒durch Drehen des Metalleinsatzes
des Schlüssels im Schloss der Fah-
rertür;
❒ca. 2,5 Minuten nach automatischer
Türverriegelung ausgeschlossen.
Die Öffnung des Kofferraums wird durch
die seitlichen Gasstoßdämpfer unter-
stützt.
Bei Öffnung des Kofferraums leuchtet
die Innenleuchte auf, die bei Verschluss
automatisch wieder ausgeht. Sollte ver-
gessen werden, den Kofferraum zu
schließen, so geht das Innenlicht auto-
matisch nach einigen Minuten aus.

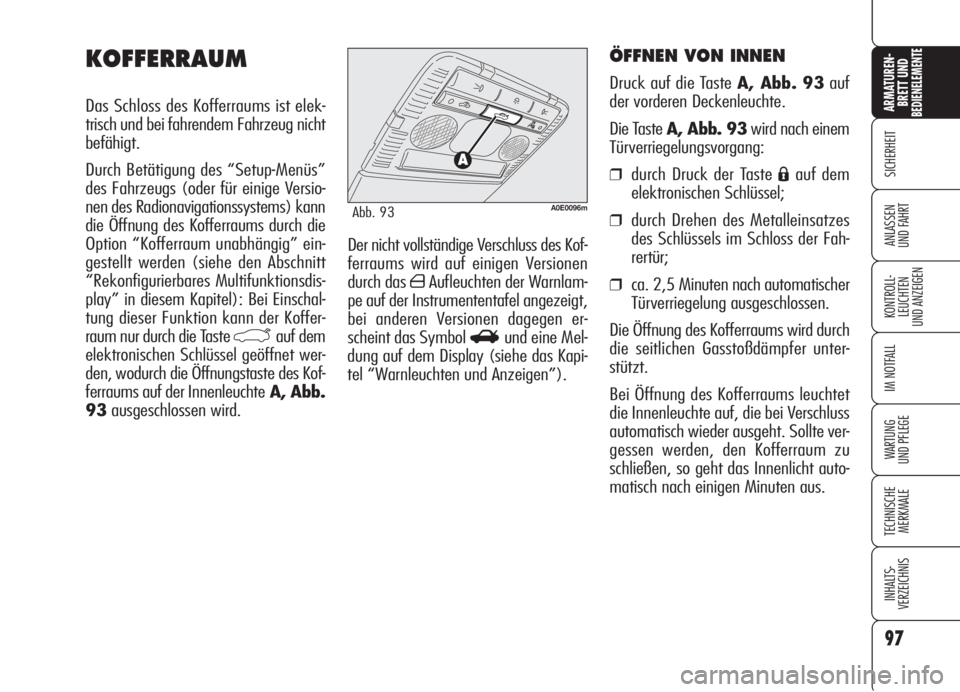

KOFFERRAUM
Das Schloss des Kofferraums ist elek-
trisch und bei fahrendem Fahrzeug nicht
befähigt.
Durch Betätigung des “Setup-Menüs”
des Fahrzeugs (oder für einige Versio-
nen des Radionavigationssystems) kann
die Öffnung des Kofferraums durch die
Option “Kofferraum unabhängig” ein-
gestellt werden (siehe den Abschnitt
“Rekonfigurierbares Multifunktionsdis-
play” in diesem Kapitel): Bei Einschal-
tung dieser Funktion kann der Koffer-
raum nur durch die Taste
`auf dem
elektronischen Schlüssel geöffnet wer-
den, wodurch die Öffnungstaste des Kof-
ferraums auf der InnenleuchteA, Abb.
93ausgeschlossen wird.
A0E0096mAbb. 93

211
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

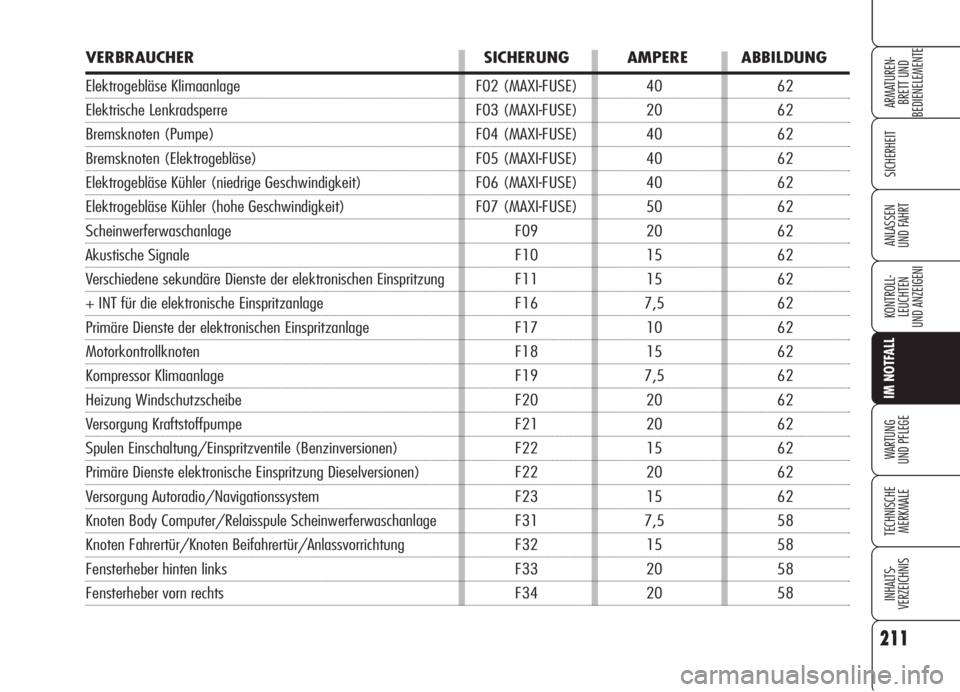

VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Elektrogebläse Klimaanlage F02 (MAXI-FUSE) 40 62
Elektrische Lenkradsperre F03 (MAXI-FUSE) 20 62
Bremsknoten (Pumpe) F04 (MAXI-FUSE) 40 62
Bremsknoten (Elektrogebläse) F05 (MAXI-FUSE) 40 62
Elektrogebläse Kühler (niedrige Geschwindigkeit) F06 (MAXI-FUSE) 40 62
Elektrogebläse Kühler (hohe Geschwindigkeit) F07 (MAXI-FUSE) 50 62
Scheinwerferwaschanlage F09 20 62
Akustische Signale F10 15 62
Verschiedene sekundäre Dienste der elektronischen Einspritzung F11 15 62
+ INT für die elektronische Einspritzanlage F16 7,5 62
Primäre Dienste der elektronischen Einspritzanlage F17 10 62
Motorkontrollknoten F18 15 62
Kompressor Klimaanlage F19 7,5 62
Heizung Windschutzscheibe F20 20 62
Versorgung Kraftstoffpumpe F21 20 62
Spulen Einschaltung/Einspritzventile (Benzinversionen) F22 15 62
Primäre Dienste elektronische Einspritzung Dieselversionen) F22 20 62
Versorgung Autoradio/Navigationssystem F23 15 62
Knoten Body Computer/Relaisspule Scheinwerferwaschanlage F31 7,5 58
Knoten Fahrertür/Knoten Beifahrertür/Anlassvorrichtung F32 15 58
Fensterheber hinten links F33 20 58
Fensterheber vorn rechts F34 20 58

213
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Zigarettenanzünder vorn auf der mittleren Konsole F44 10 58
Steuergerät Schiebedach (Zelt) F45 20 58
Schiebedach F46 20 58
Linker vorderer Fensterheber F47 20 58
Rechter vorderer Fensterheber/
Steuergerät Beifahrertür F48 30 58
Navigationssystem F49 7,5 58
Steuerelektronik Regensensor F49 7,5 58
Lenkradknoten F49 7,5 58
Schiebedach F49 7,5 58
Tafel mit Bedientasten F49 7,5 58
Steuerelektronik Alarmanlage Raumsensoren F49 7,5 58
Knoten Parksensoren F49 7,5 58
Steuertafel mittlerer Tunnel F49 7,5 58
Beleuchtung Bedienelemente Vordersitze F49 7,5 58
Dienste an der Windschutzscheibe F49 7,5 58
Vorrüstung Handy F39 10 58
Taste START/STOP F49 7,5 58
Airbaganlage F50 7,5 58
Steuergerät Reifendruckkontrollsystem F51 7,5 58
