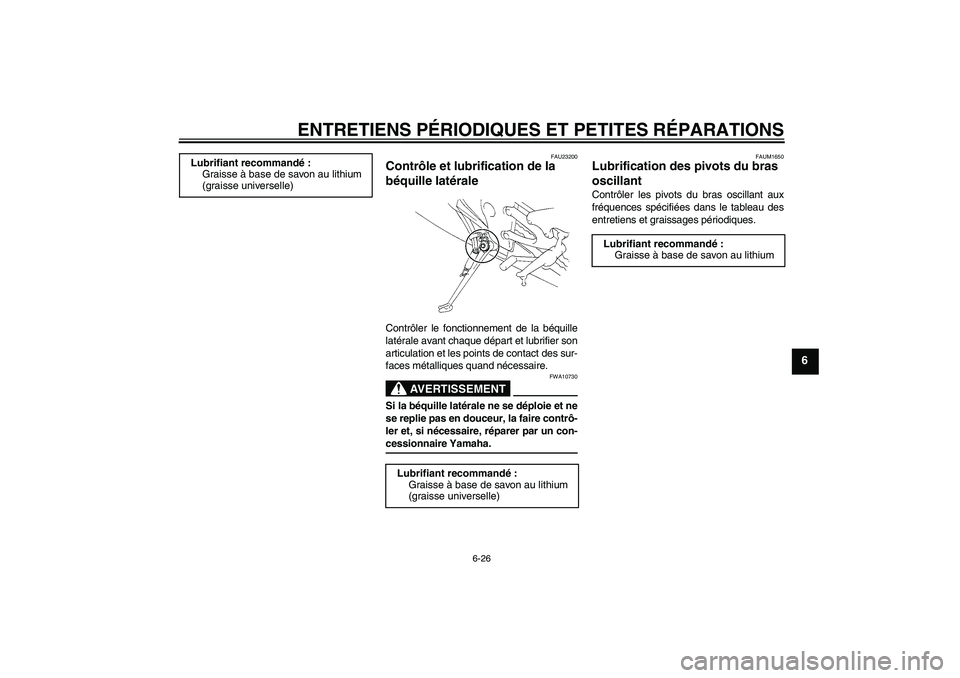

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-26
6
FAU23200
Contrôle et lubrification de la
béquille latérale Contrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des sur-
faces métalliques quand nécessaire.
AVERTISSEMENT
FWA10730
Si la béquille latérale ne se déploie et ne
se replie pas en douceur, la faire contrô-
ler et, si nécessaire, réparer par un con-cessionnaire Yamaha.
FAUM1650
Lubrification des pivots du bras
oscillant Contrôler les pivots du bras oscillant aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques. Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
Lubrifiant recommandé :
Graisse à base de savon au lithium
U5VYF0F0.book Page 26 Tuesday, December 2, 2003 1:21 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-27
6
FAU23271
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
AVERTISSEMENT
FWA10750
Caler solidement la moto pour qu’elle nepuisse se renverser.
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION:
FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer parun concessionnaire Yamaha.
FAU23280
Contrôle de la direction Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Placer une cale sous le moteur afin de
surélever la roue avant.
AVERTISSEMENT
FWA10750
Caler solidement la moto pour qu’elle nepuisse se renverser.
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
U5VYF0F0.book Page 27 Tuesday, December 2, 2003 1:21 PM

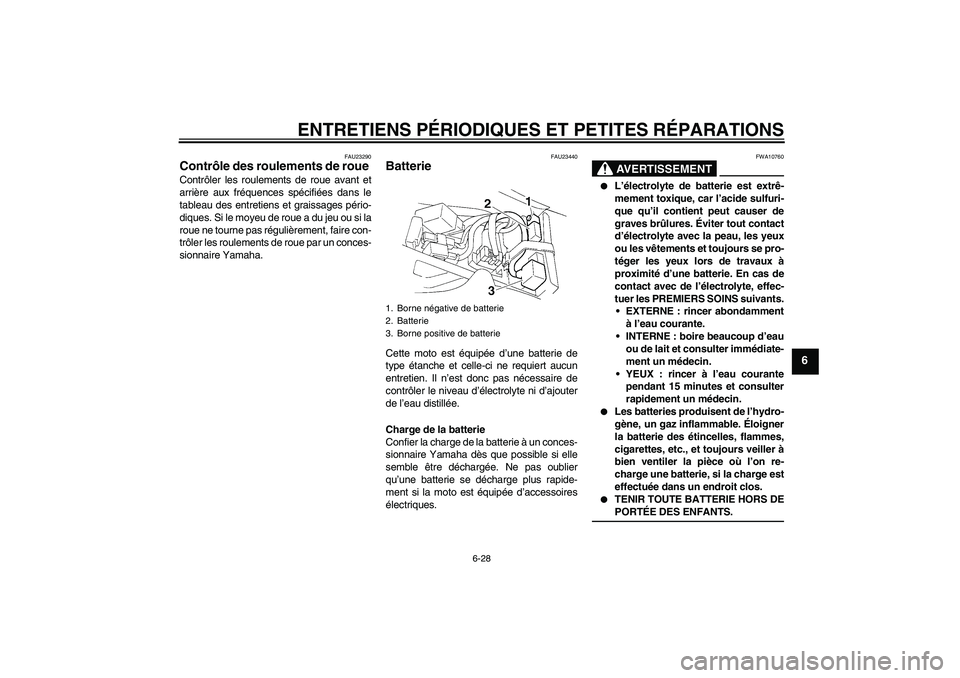

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-28
6
FAU23290
Contrôle des roulements de roue Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire con-
trôler les roulements de roue par un conces-
sionnaire Yamaha.
FAU23440
Batterie Cette moto est équipée d’une batterie de
type étanche et celle-ci ne requiert aucun
entretien. Il n’est donc pas nécessaire de
contrôler le niveau d’électrolyte ni d’ajouter
de l’eau distillée.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si la moto est équipée d’accessoires
électriques.
AVERTISSEMENT
FWA10760


L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.


Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.


TENIR TOUTE BATTERIE HORS DEPORTÉE DES ENFANTS.
1. Borne négative de batterie
2. Batterie
3. Borne positive de batterie
U5VYF0F0.book Page 28 Tuesday, December 2, 2003 1:21 PM

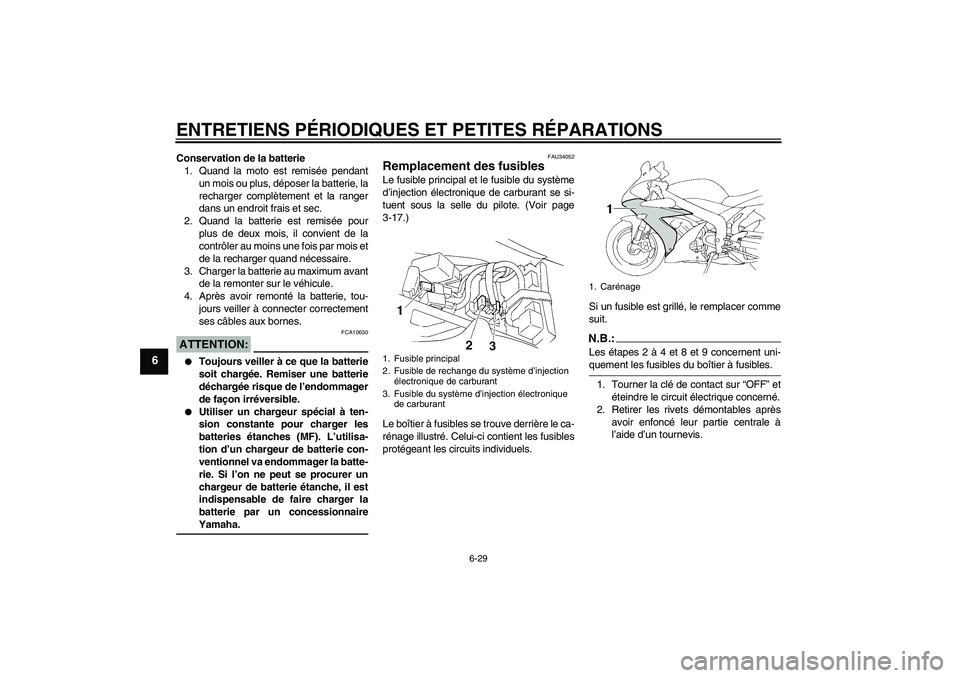

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-29
6
Conservation de la batterie
1. Quand la moto est remisée pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.ATTENTION:
FCA10630


Toujours veiller à ce que la batterie
soit chargée. Remiser une batterie
déchargée risque de l’endommager
de façon irréversible.


Utiliser un chargeur spécial à ten-
sion constante pour charger les
batteries étanches (MF). L’utilisa-
tion d’un chargeur de batterie con-
ventionnel va endommager la batte-
rie. Si l’on ne peut se procurer un
chargeur de batterie étanche, il est
indispensable de faire charger la
batterie par un concessionnaireYamaha.
FAU34052
Remplacement des fusibles Le fusible principal et le fusible du système
d’injection électronique de carburant se si-
tuent sous la selle du pilote. (Voir page
3-17.)
Le boîtier à fusibles se trouve derrière le ca-
rénage illustré. Celui-ci contient les fusibles
protégeant les circuits individuels.Si un fusible est grillé, le remplacer comme
suit.
N.B.:Les étapes 2 à 4 et 8 et 9 concernent uni-quement les fusibles du boîtier à fusibles.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Retirer les rivets démontables après
avoir enfoncé leur partie centrale à
l’aide d’un tournevis.
1. Fusible principal
2. Fusible de rechange du système d’injection
électronique de carburant
3. Fusible du système d’injection électronique
de carburant
1. Carénage
U5VYF0F0.book Page 29 Tuesday, December 2, 2003 1:21 PM

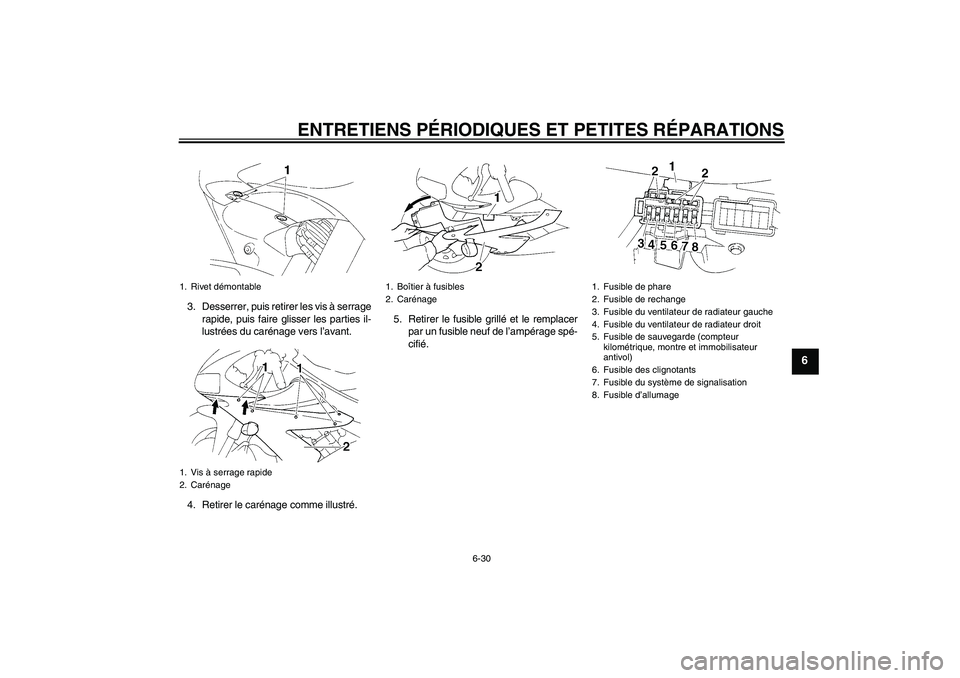

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-30
6
3. Desserrer, puis retirer les vis à serrage
rapide, puis faire glisser les parties il-
lustrées du carénage vers l’avant.
4. Retirer le carénage comme illustré.5. Retirer le fusible grillé et le remplacer
par un fusible neuf de l’ampérage spé-
cifié.1. Rivet démontable
1. Vis à serrage rapide
2. Carénage
1. Boîtier à fusibles
2. Carénage
1. Fusible de phare
2. Fusible de rechange
3. Fusible du ventilateur de radiateur gauche
4. Fusible du ventilateur de radiateur droit
5. Fusible de sauvegarde (compteur
kilométrique, montre et immobilisateur
antivol)
6. Fusible des clignotants
7. Fusible du système de signalisation
8. Fusible d’allumage
U5VYF0F0.book Page 30 Tuesday, December 2, 2003 1:21 PM

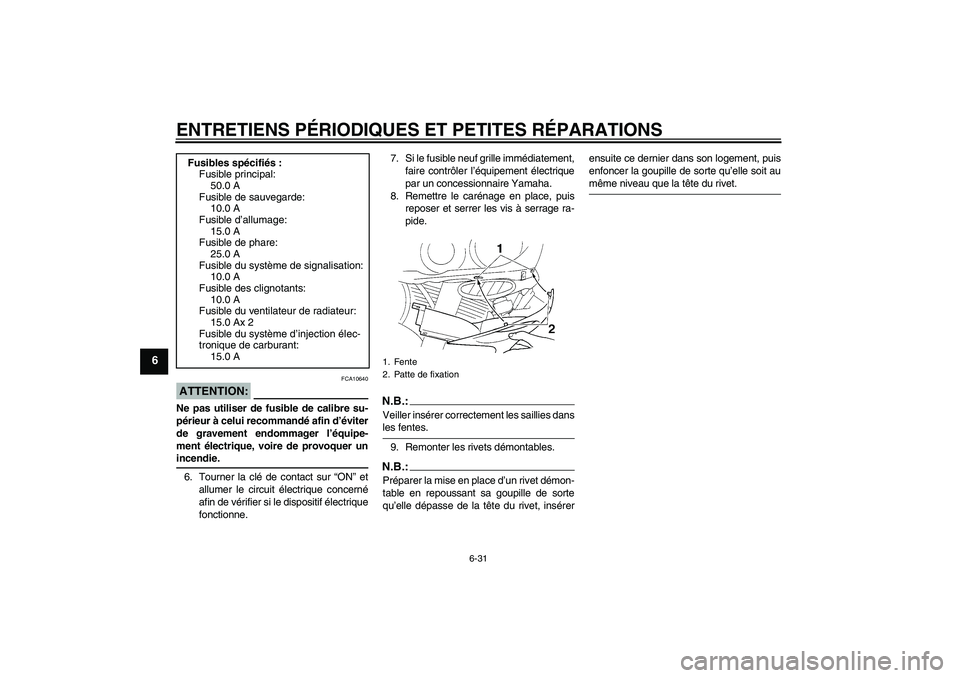

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-31
6
ATTENTION:
FCA10640
Ne pas utiliser de fusible de calibre su-
périeur à celui recommandé afin d’éviter
de gravement endommager l’équipe-
ment électrique, voire de provoquer unincendie.
6. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.7. Si le fusible neuf grille immédiatement,
faire contrôler l’équipement électrique
par un concessionnaire Yamaha.
8. Remettre le carénage en place, puis
reposer et serrer les vis à serrage ra-
pide.
N.B.:Veiller insérer correctement les saillies dansles fentes.
9. Remonter les rivets démontables.N.B.:Préparer la mise en place d’un rivet démon-
table en repoussant sa goupille de sorte
qu’elle dépasse de la tête du rivet, insérerensuite ce dernier dans son logement, puis
enfoncer la goupille de sorte qu’elle soit au
même niveau que la tête du rivet. Fusibles spécifiés :
Fusible principal:
50.0 A
Fusible de sauvegarde:
10.0 A
Fusible d’allumage:
15.0 A
Fusible de phare:
25.0 A
Fusible du système de signalisation:
10.0 A
Fusible des clignotants:
10.0 A
Fusible du ventilateur de radiateur:
15.0 Ax 2
Fusible du système d’injection élec-
tronique de carburant:
15.0 A
1. Fente
2. Patte de fixation
U5VYF0F0.book Page 31 Tuesday, December 2, 2003 1:21 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-32
6
FAU33900
Remplacement d’une ampoule
de phare Ce modèle est équipé de phares à ampoule
de quartz. Si une ampoule de phare grille, la
remplacer comme suit :
Remplacement d’une ampoule de feu de
route
1. Déconnecter la fiche rapide de phare,
puis déposer la protection de l’am-
poule.2. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule défectueuse.
AVERTISSEMENT
FWA10790
Une ampoule de phare devient brûlante
rapidement après avoir été allumée. Il
faut donc tenir tout produit inflammable
à distance et attendre qu’elle ait refroidiavant de la toucher.
3. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.ATTENTION:
FCA10650
Veiller à ne pas endommager les pièces
suivantes :

Ampoule de phare
Ne jamais toucher le verre d’une
ampoule de phare afin de ne pas
laisser de résidus graisseux. La
graisse réduit la transparence du
verre mais aussi la luminosité de
l’ampoule, ainsi que sa durée de
service. Nettoyer soigneusement
toute crasse ou trace de doigts sur
l’ampoule avec un chiffon imbibé
d’alcool ou de diluant pour pein-
ture.


Lentille de phare
Ne pas coller de pellicules colorées
ni autres adhésifs sur la lentille du
phare.
1. Ampoule de feu de route
2. Ampoule de feu de croisement
1. Protection de l’ampoule de phare
2. Fiche rapide de phare
1. Porte-ampoule du phare
U5VYF0F0.book Page 32 Tuesday, December 2, 2003 1:21 PM

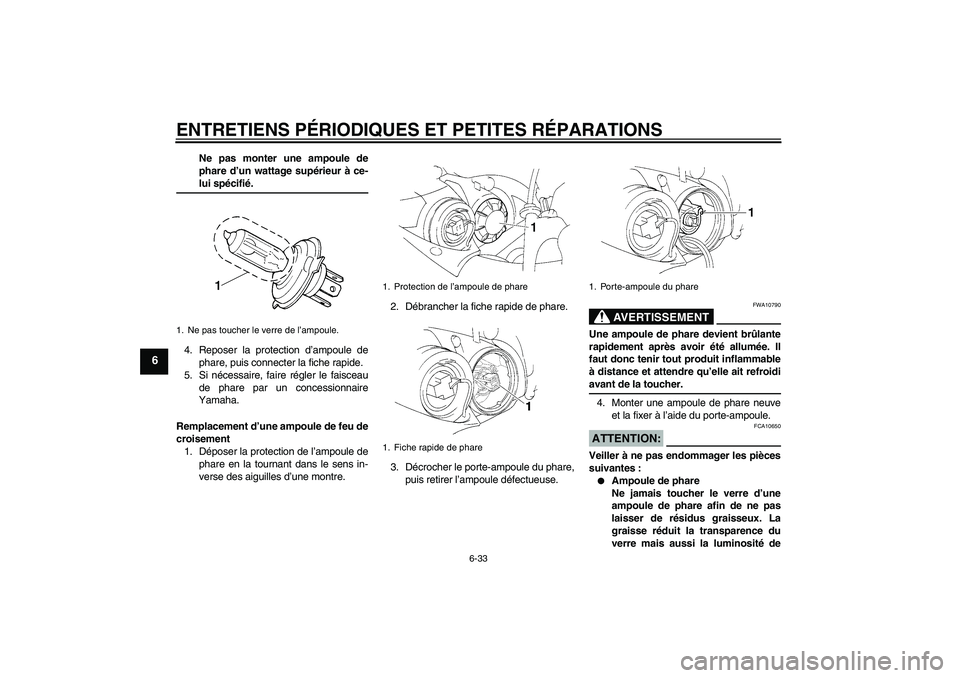

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-33
6
Ne pas monter une ampoule de
phare d’un wattage supérieur à ce-lui spécifié.
4. Reposer la protection d’ampoule de
phare, puis connecter la fiche rapide.
5. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
Remplacement d’une ampoule de feu de
croisement
1. Déposer la protection de l’ampoule de
phare en la tournant dans le sens in-
verse des aiguilles d’une montre.2. Débrancher la fiche rapide de phare.
3. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule défectueuse.
AVERTISSEMENT
FWA10790
Une ampoule de phare devient brûlante
rapidement après avoir été allumée. Il
faut donc tenir tout produit inflammable
à distance et attendre qu’elle ait refroidiavant de la toucher.
4. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.ATTENTION:
FCA10650
Veiller à ne pas endommager les pièces
suivantes :

Ampoule de phare
Ne jamais toucher le verre d’une
ampoule de phare afin de ne pas
laisser de résidus graisseux. La
graisse réduit la transparence du
verre mais aussi la luminosité de
1. Ne pas toucher le verre de l’ampoule.
1. Protection de l’ampoule de phare
1. Fiche rapide de phare
1. Porte-ampoule du phare
U5VYF0F0.book Page 33 Tuesday, December 2, 2003 1:21 PM
